QUAD 33 - DIN-kontakter sökes

[mickecarlsson]

Hej,
Jag har en QUAD-anläggning (QUAD 33, FM3 och 303S) där den 4-poliga chassiekontakten på QUAD 33’an glappar och är trasig. Denna kontakt är utgången som kopplas till QUAD 303S’en och när den glappar skrapar det rejält i den ena högtalaren. Jag har inte lyckats hitta någon i Sverige som har 4-poliga DIN chassi-kontakter på lager.
Är det någon här som har en eller två att undvara?

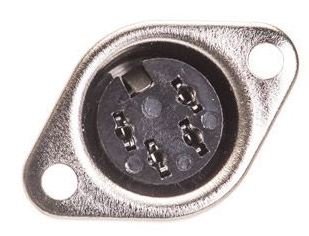

Det är en sådan här jag är ute efter:

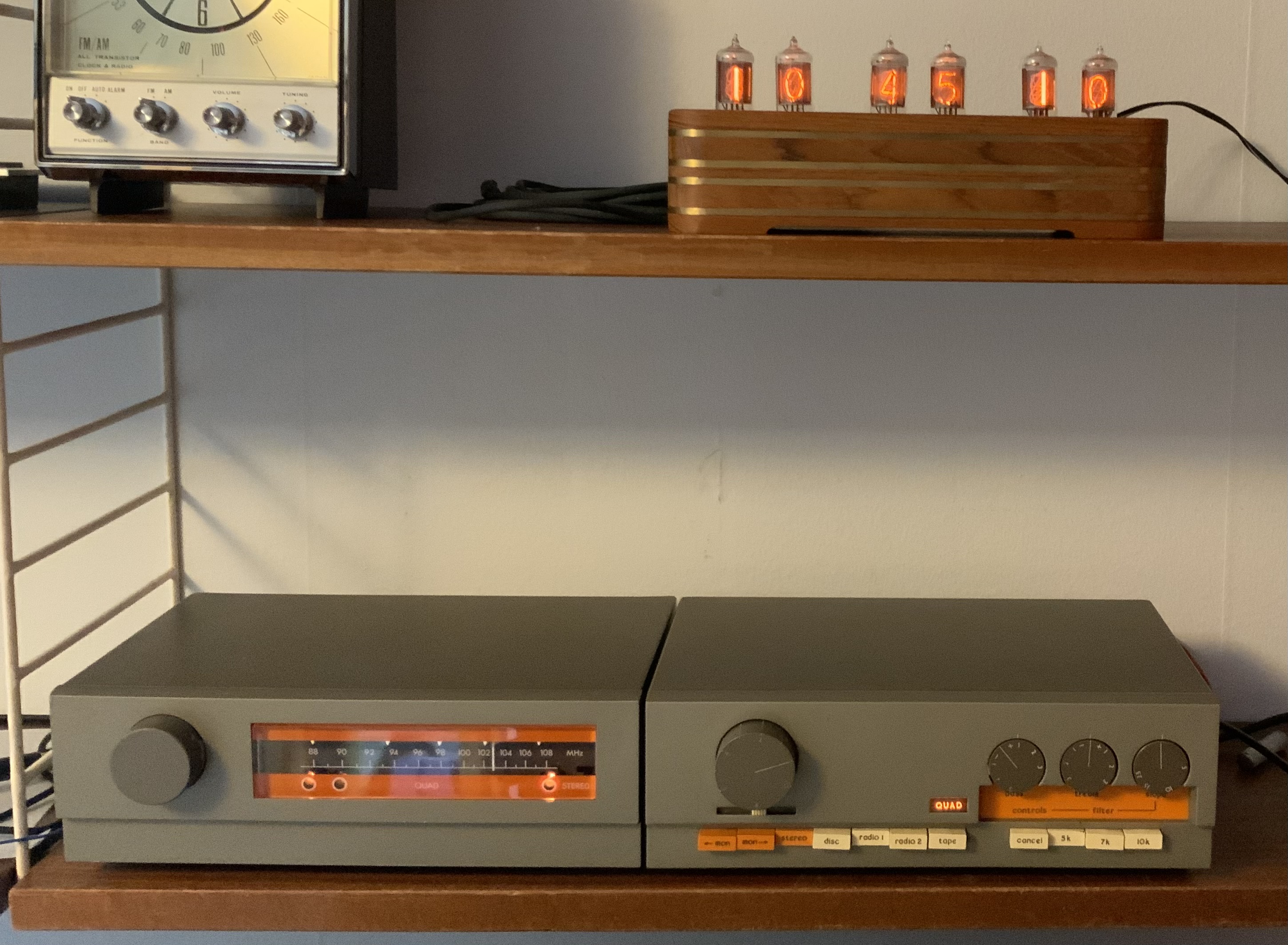

Bild på min anläggning:


[Morello]

Jag köpte det fyrapoliga DIN-kabeldonet på digikey. Kanske saluför de också chassidonet. Har en slik Quad-anläggningen på kontoret.

[Imperial-Blomman]

Snygg Nixie klocka.
Vart har du köpt den?

[mickecarlsson]

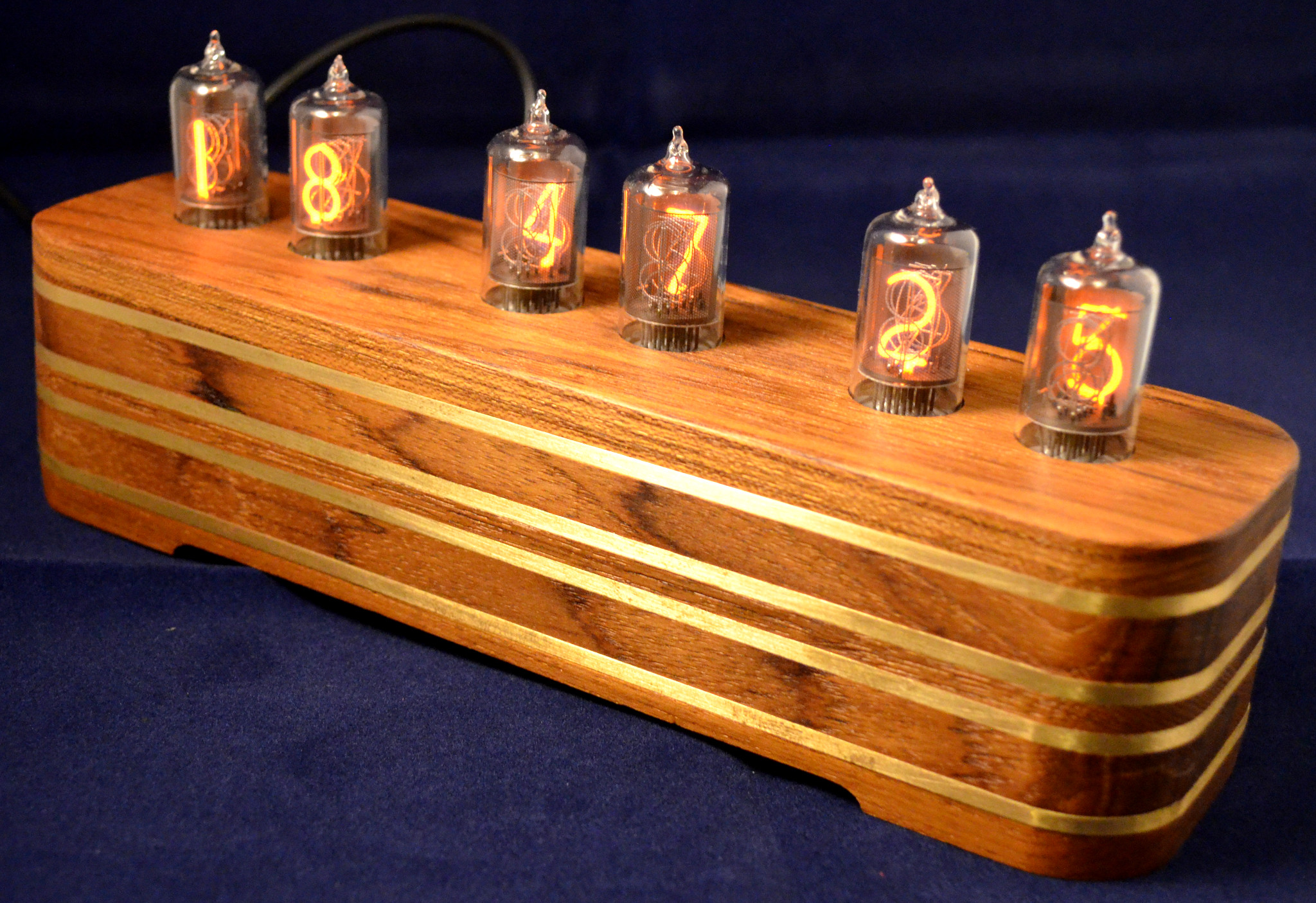

Den har jag byggt själv. Det är 3mm mässing och Teak som jag fräst och skruvat ihop. Rören är ZM1000 och drivningen är ett kit från PV electronics. Byggde den i början av 2019.

[mickecarlsson]

Lite bilder från bygget:

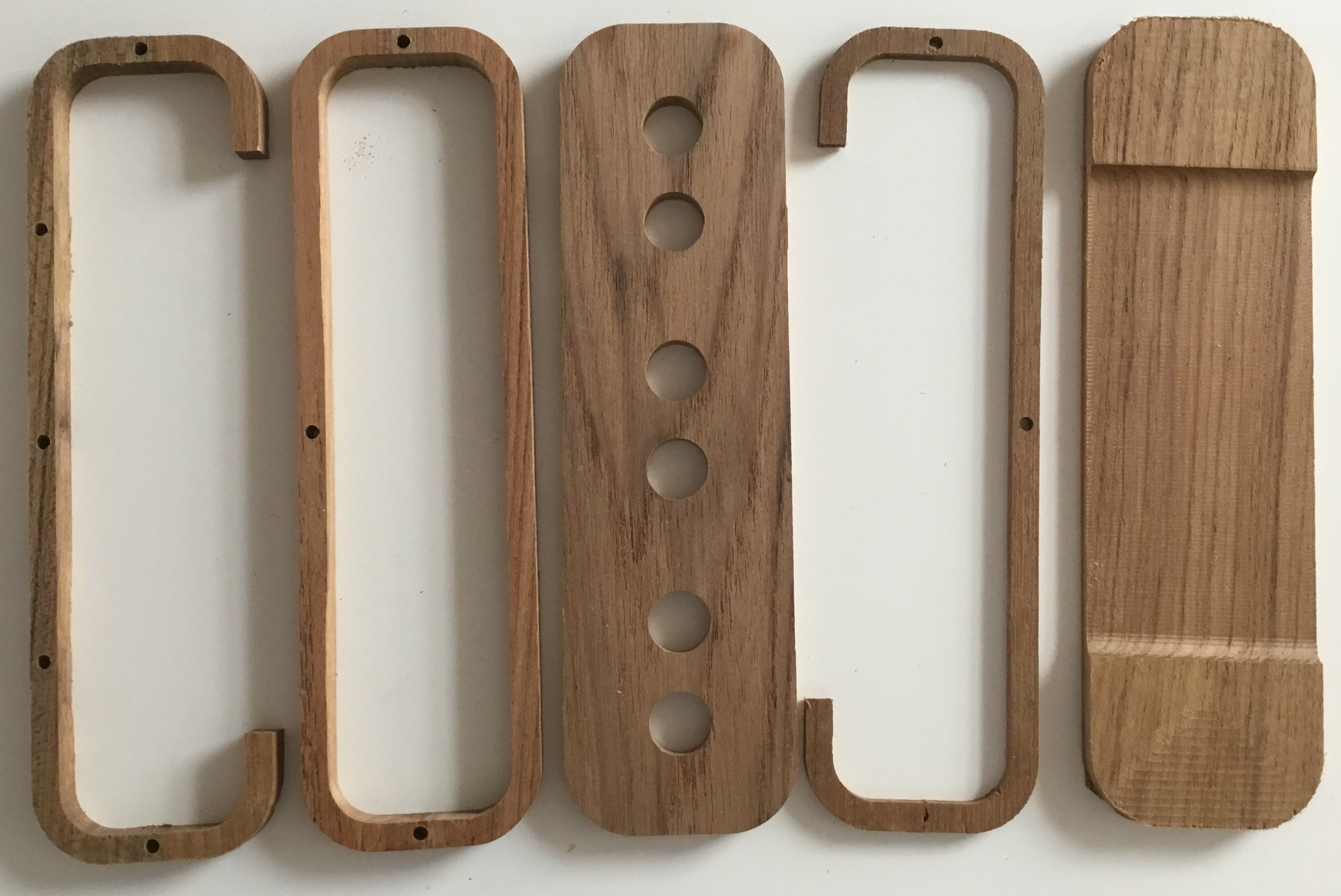

Nixieklocka - fräst - teak.jpg (1.13 MiB) Visad 265 gånger

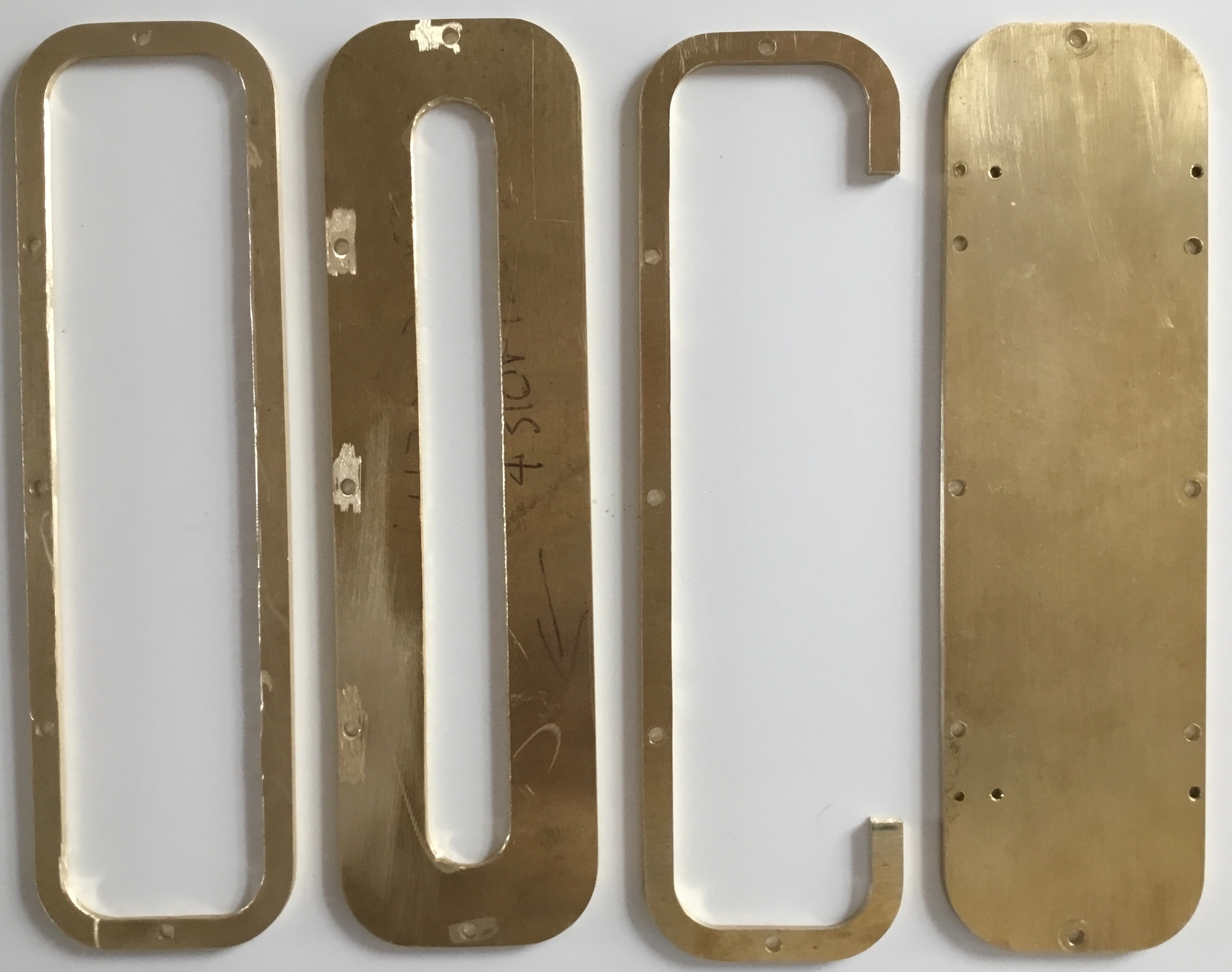

Nixieklocka - fräst.jpg (1.19 MiB) Visad 265 gånger

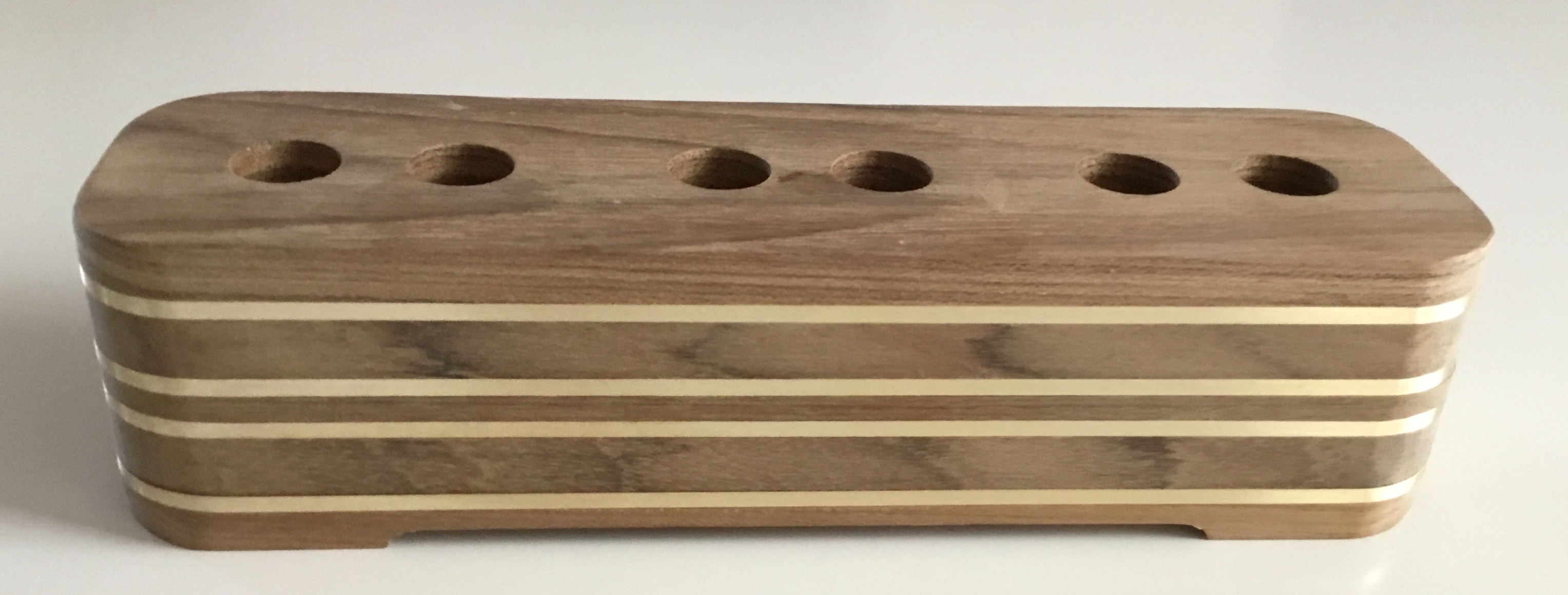

Nixieklocka - framsida.jpg (625.1 KiB) Visad 265 gånger

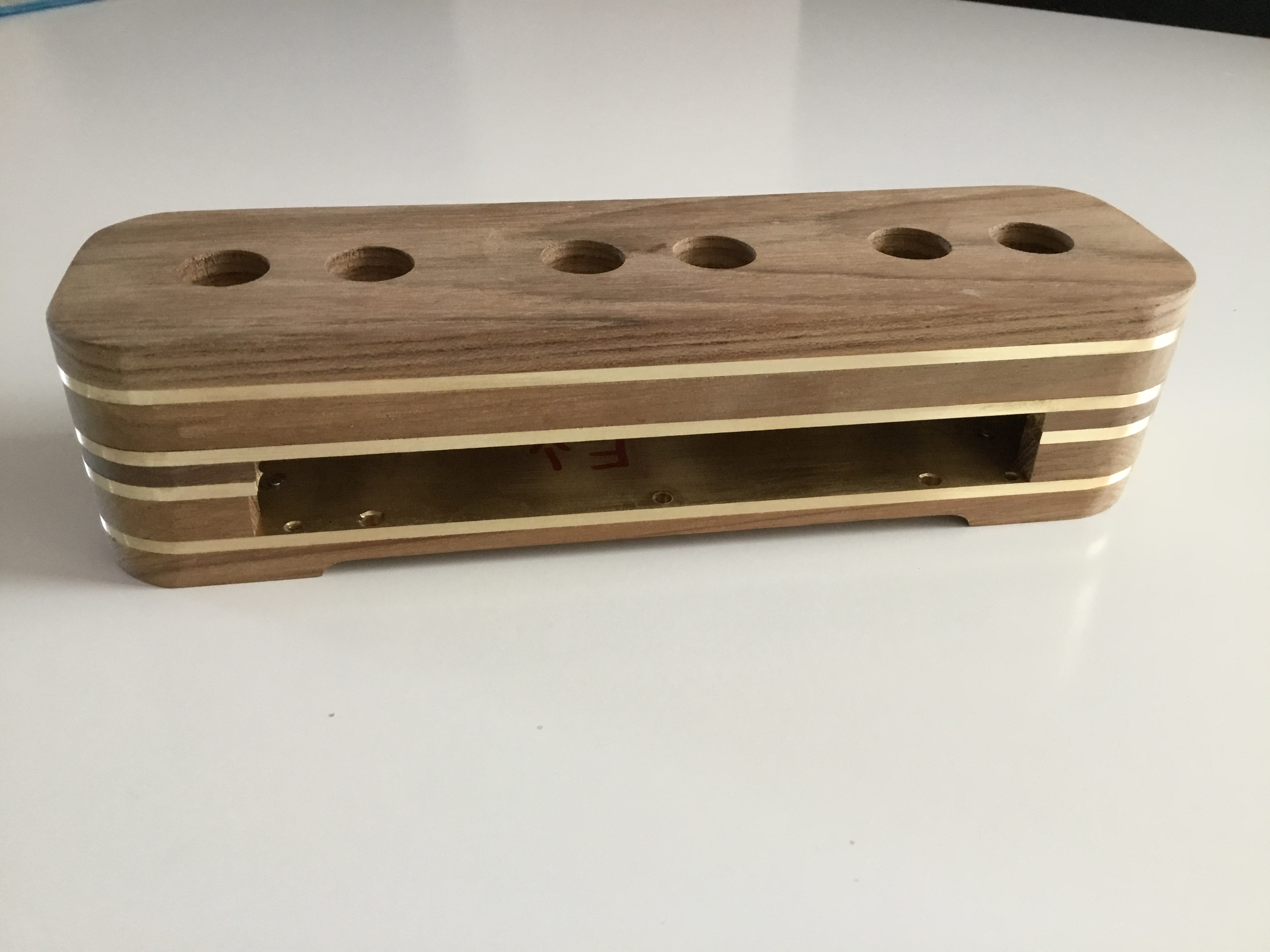

Nixieklocka - baksida.jpg (1.3 MiB) Visad 265 gånger


[mickecarlsson]

Detta är nu löst, kontakterna fanns his DigiKey, artikelnummer: 5405-010304-ND

[Morello]

Jag bytte samtliga e-lytar i försteg, slutsteg och radio samt några trasiga lampor (finns på farnell) och anläggningen har sedan dess fungerat perfekt. Stereoavkodaren i radion var defekt, så den byttes också; hittade kretsen på ebay.

[Imperial-Blomman]

Lite bilder från bygget:

Nixieklocka - fräst - teak.jpg

Nixieklocka - fräst.jpg

Nixieklocka - framsida.jpg

Nixieklocka - baksida.jpg


Kul bygge å den e väldigt snygg.
Ja e svag för Nixie rör.

[mickecarlsson]

Stereoavkodaren i radion var defekt, så den byttes också; hittade kretsen på ebay.

Kollade schemat, det är MC1310 som är stereodekodern, kollade i IC-förrådet, där ligger 10 st
Dock, radion har ”svårt” att låsa till stereo, det får bli byte av elyter i den också.

[RogerGustavsson]

Detta är nu löst, kontakterna fanns his DigiKey, artikelnummer: 5405-010304-ND

Var det inte ett överpris hos Digikey? Det brukar kosta typ 10 kr.

[Morello]

60 kronor för ett kvalitetsdon från Lumberg tycker jag inte är något att orda om.

[RogerGustavsson]

Ser i varje fall stabilare ut än de Quad satt dit.

[HakanC]

Detta är nu löst, kontakterna fanns his DigiKey, artikelnummer: 5405-010304-ND

När behöver du den? För så här står det på sidan hos DigiKey
"Tillverkarens standardleveranstid 10 veckor"
https://www.digikey.se/sv/products/deta ... 4/22154423

[smile]

Fast nu fanns det ju 82 i lager, så det ska nog gå bra?
