Sansui AU-666

[margunlun]

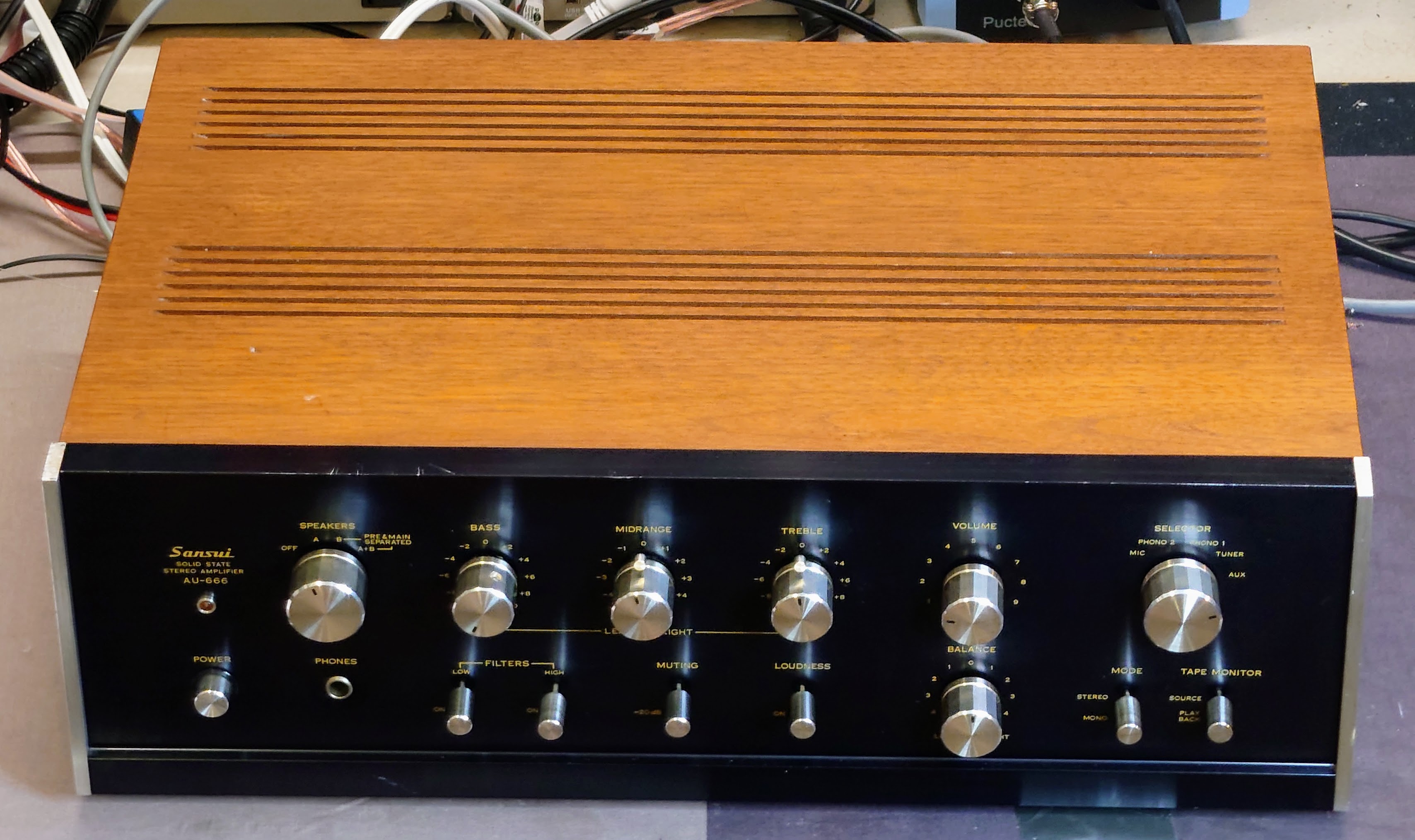

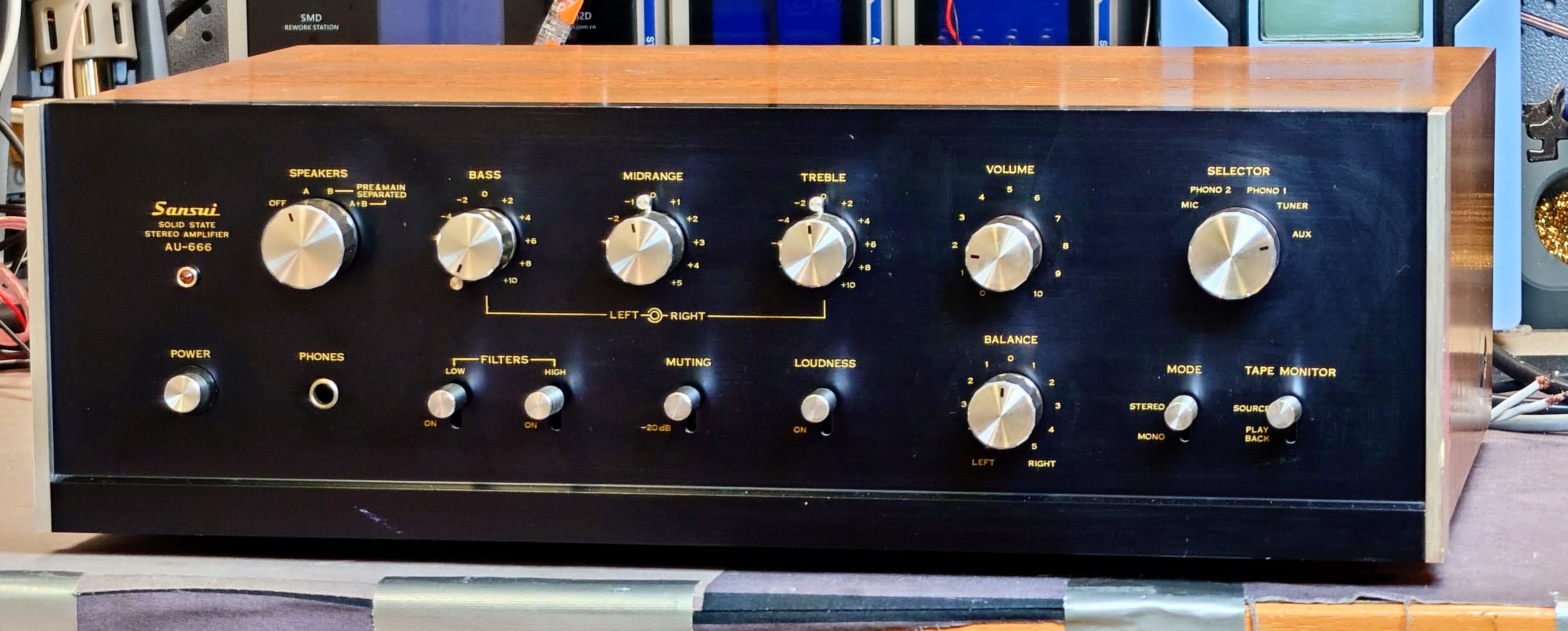

Antar att jag borde ha en bokstavsdiagnos som tycker sport är ganska långtråkigt trots pågående OS Och jag pysslar hellre i garaget en stund än att kolla på TV hela kvällen. Så igår bar jag fram en ganska nyköpt klenod som jag tycker är en av de snyggaste jag har (än). Den är liten, smäcker och för mig väldigt estetiskt tilltalande. Kosmetiskt är det några repor på ovansidan av fronten och såklart något hack i trächassit, men i gott skick.

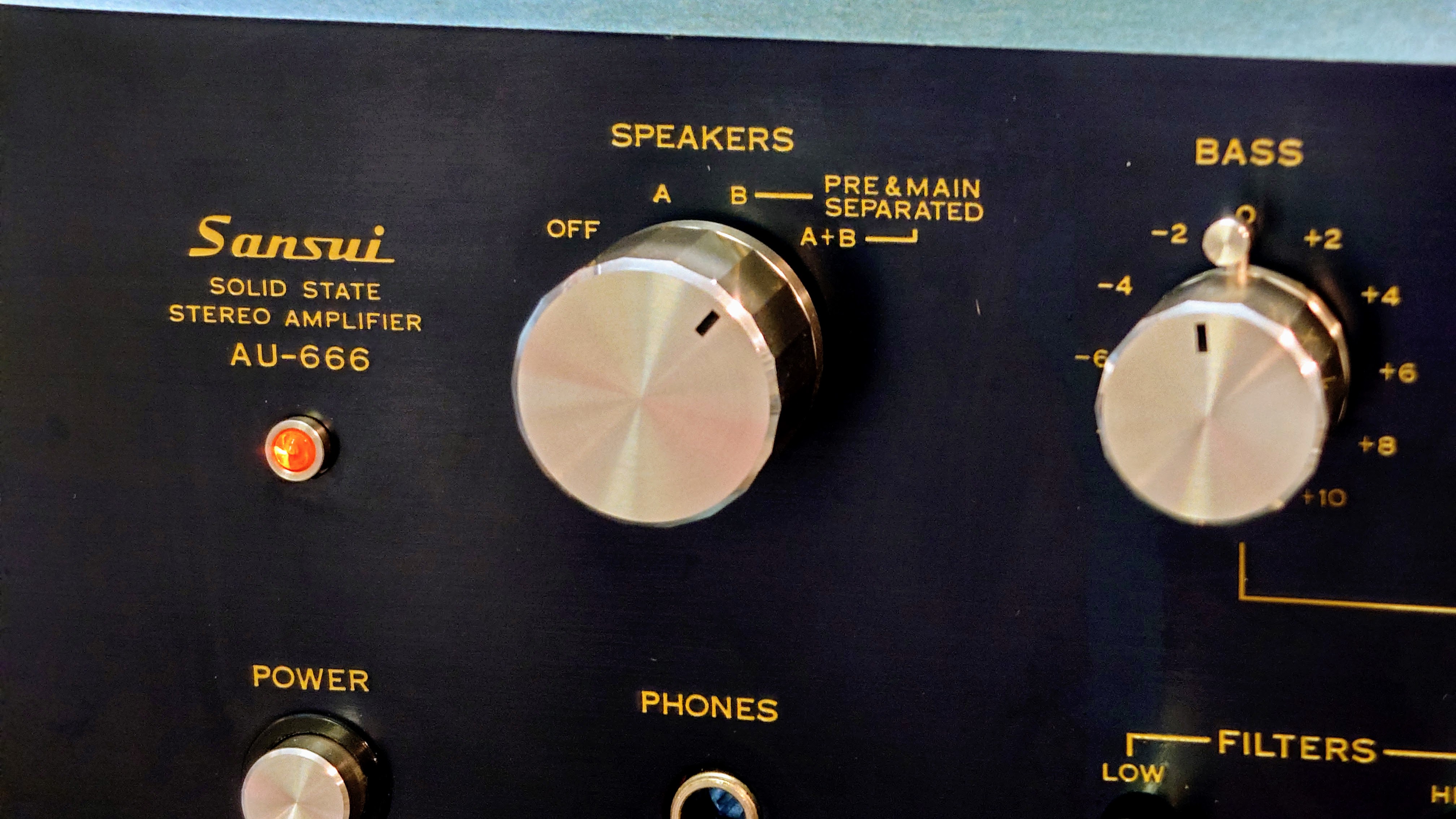

Den låter hyggligt med men jag kunde inte få B-högtalarna att låta igår. Hm, det är spänning dit men inget ljud, krafskrafs-fattarnoll... Man borde såklart läsa manualen först, men det blir oftast inte så. Men det hade räckt med att läsa på fronten Står ju i klartext i versaler "PRE & MAIN SEPARATED". Så en liten bygel på baksidan så var det löst.


Sen justerade jag nollspänningen ut till högtalarna, och försökte justera biasspänningen enligt manualen (faktiskt). Enligt manualen ska man ta bort säkringarna till slutstegen och mäta strömmen över för att kunna justera. Vet inte om det är något fel på min ampèrmeter men jag tyckte inte jag kunde mäta något vettigt. Så idag mätte jag spänningen över effektmotstånden på undersidan istället, och det funkade bra (den står egentligen på sidan så jag kunde ratta på framsidan).


Idag har jag väl mest vänt och vridit på den och försökt få en känsla för var och vad jag vill börja med. Det smäller till rejält när man byter högtalarutgångar så tja, jag började med de enklaste två korten där jag nyss mätte biasspänningen. Två elektrolyter på varje kort är ju en lättsam start. Det sitter några märkliga UFO-formade transistorer på det här kortet (nere till höger). Tror jag väntar med dem för de ser för konstiga ut

[gflar]

Så snygga de där förstärkarna Har själv AU555a som är väldigt lik din och låter i mitt tycke riktigt bra.

[margunlun]

Så snygga de där förstärkarna Har själv AU555a som är väldigt lik din och låter i mitt tycke riktigt bra.

Väldigt stilren och elegant design med sina rattar med lilla knoppen Har du renoverat den nånting? Googlar jag på AU-666 så verkar flera fått stora problem när slutstegen ger upp. Verkar som man behöver vara lite extra försiktig. Och några lite märkliga transistornamn som CDC8002 och XA495, men det finns iaf tips på ersättare. Man skulle ju vilja ha en matchande tuner till också men verkar inte så lätt att hitta, och ganska dyra om man hittar någon.

[gflar]

Så snygga de där förstärkarna Har själv AU555a som är väldigt lik din och låter i mitt tycke riktigt bra.

Väldigt stilren och elegant design med sina rattar med lilla knoppen Har du renoverat den nånting? Googlar jag på AU-666 så verkar flera fått stora problem när slutstegen ger upp. Verkar som man behöver vara lite extra försiktig. Och några lite märkliga transistornamn som CDC8002 och XA495, men det finns iaf tips på ersättare. Man skulle ju vilja ha en matchande tuner till också men verkar inte så lätt att hitta, och ganska dyra om man hittar någon.

Jag har faktiskt två stycken 555a, en av dem är inne på service just nu. Den andra spelar här hemma med ett par Sonab OD11 som är uppgraderade med Satori och T22, låter mycket bra den kombon. Men måste kolla med reparatören, den inlämnade har varit där länge nu.

[margunlun]

Det gick från kul och wow att Sansui har tänkt på service redan från design redan på tidigt 70-tal, till "intressant" ganska snabbt.

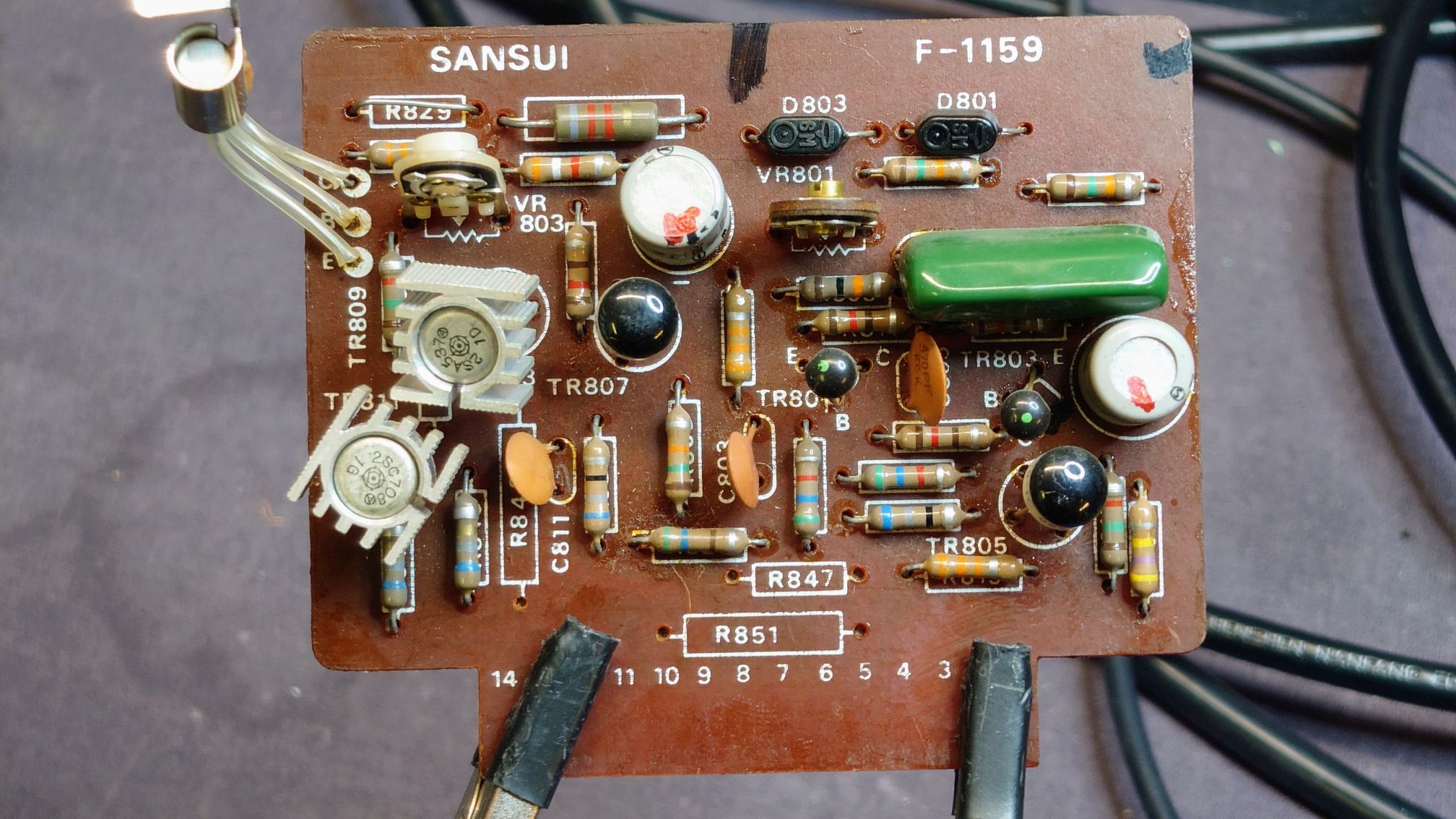

Det här gjorde jag med vänster slutstegskort:
* Lossade temperaturkänsliga transistorn (TR809) från vänster kylblock först och väldigt försiktigt.
* Tvättade kortet på båda sidor med isopropanol för att någon på nätet ansåg att det behövdes pga fluxmedel och torkade av en del gult guck från kortet
* Bytte en 100uF som mätte 207uF
* Lossade en 47uF, som visade sig vara bipolär och därför löddes tillbaka för jag har ingen sån (beställning är gjord).
* Bytte VR801 som justerar nollspänning till högtalarutgången till en 12 varv 5kohm.

Sen satte jag 8ohm-last på vänster högtalarutgång med voltmeter inkopplad, och rattade upp spänningen på variac:en. Omedelbums gick spänningen upp till 2-3000 mV vid bara ca 40V in! Jag fattar inget. Jag dubbelkollade VR801 att den var 5k och att den nya är det och allt stämmer. Lödde efter flera mätningar och tvivel tillbaka orignalet VR801, men spänningen är ändå orimligt hög och går inte att justera. Kortet är hanterat med vita silkesvantar och är absolut inte tappat eller felvänt. Det här var ju "lustigt" Ja, jag bytte sluttransistorerna redan innan för att inte riskera att de går sönder och kortsluter, och det lät bra i båda kanalerna innan jag började peta på vänster slutstegskort. De huvudmisstänkta är D801 och D803 som ingår i att justera nollspänningen, men idag blev jag trött för de ser märkligt konstigt klumpiga ut. De borde gå att ersätta med vanliga 2N4148. Det är ju inte så många transistorer heller på kortet, så de ska inte vara något problem att byta, men man önskar ju förstå vad som just hände.


[margunlun]

Kort uppdatering: Vänster kanal fungerar igen

Vet inte vad som fixade det dock. Jag började med att bada kortet i mer isopropanol och mer gul guck löstes upp (men kortet och mina händer luktar fortfarande flysspyton), men även om flussmedlet är (lätt) konduktivt tycker jag inte det borde påverka det här kortet. Jag kollade alla dioder och transistorer och alla mätte upp ok. Jag bytte den bipolära 47uF elektrolyten och sen bytte jag trimpottarna för bias och nolla till nyköpta 25-varvstrimpotar. Och nu funkar kortet som det ska Så jäkla märkligt men najs såklart. Jag gick raskt vidare till näst sista paret komplementära transistorer, 2SA537/2SC708 och bytte dem till MJE253G/MJE243G (BD140/BD139 kom god tvåa men de kan ha haft för hög hFE), och det låter klart bättre i vänster kanal än i höger (enligt min subjektiva åsikt). Jag vill ju gärna byta ufo-transistorerna också (CDC8002-nånting) för jag gillar inte ufon i min förstärkare, men får se om det en övning för ikväll eller imorgon. Det ÄR lite läskigt att byta transistorer och speciellt odokumenterade sådana, men jag tror verkligen det är nödvändigt om den här fina förstärkaren ska fortsätta fungera en generation till. Nu blir det en kort vända till i garaget, om sambon ändå kollar på sport eller dålig krimserie...


[margunlun]

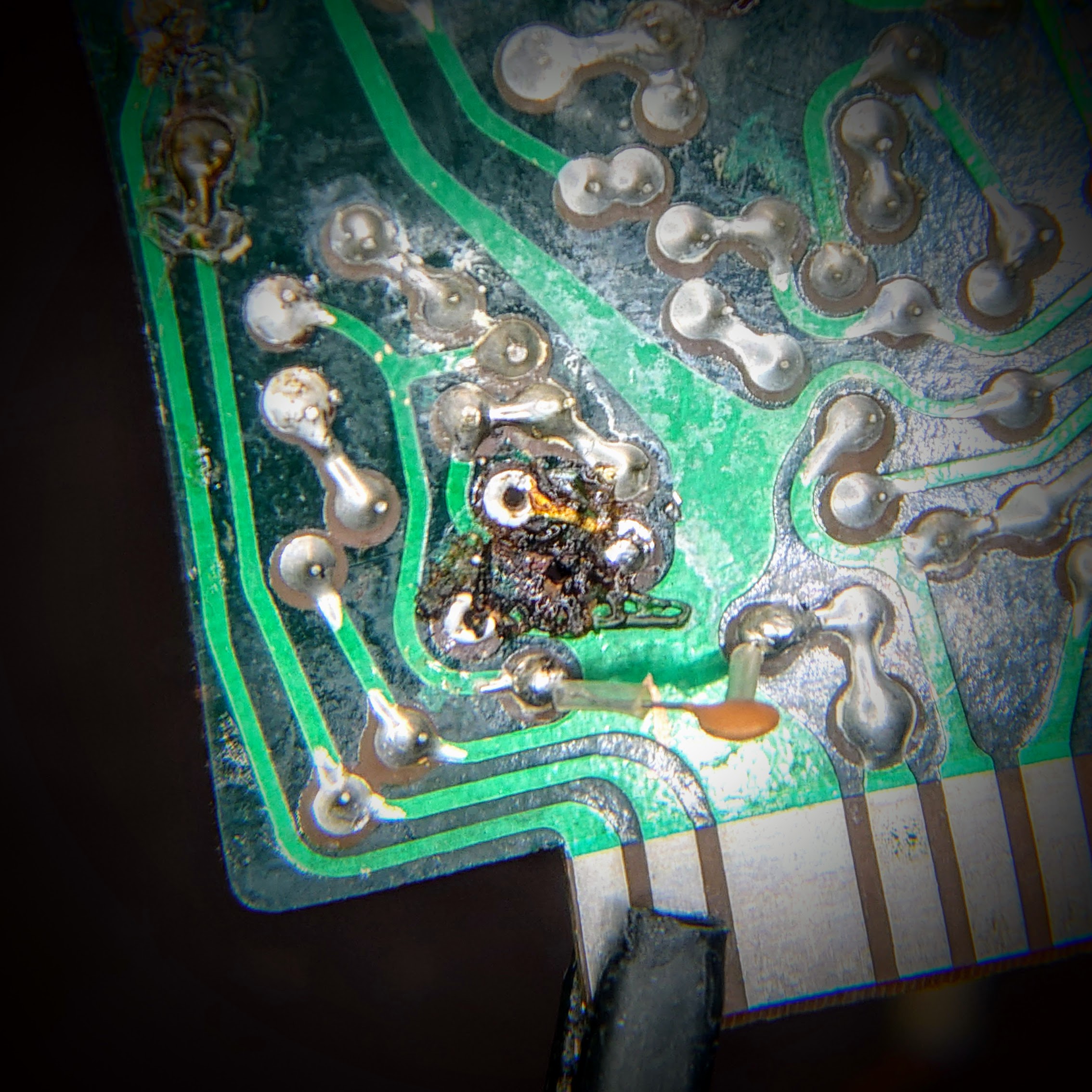

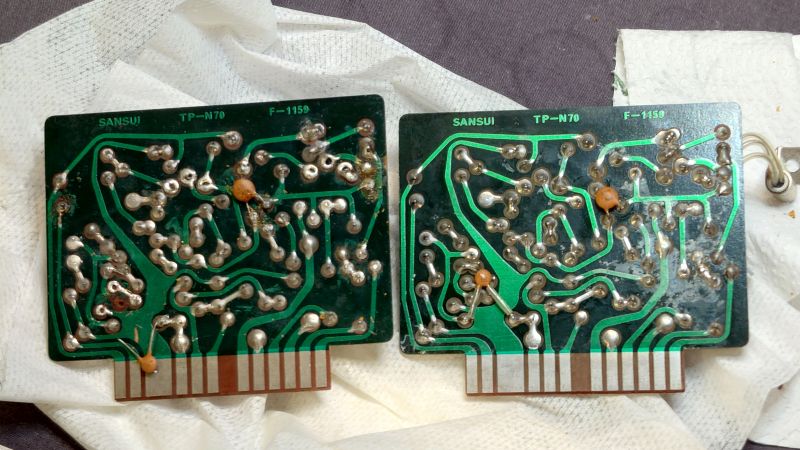

Kort uppdatering II: Fan, det här var ju lite allvarligt. Det ser ut som att flussmedlet har ätit sig in under kretskortet vid ena ufo-transistorn (CDC8000). Jag lossade på transistorn igår men det smälte upp som millimetertjock kådafluss runt om benen. Det gick knappt att se ledningsbanorna för allt klägg. Foliet har t.o.m. lossat från kretskortet och gick av idag när jag städade mer med isopropanol och swabs. Jag kan fortfarande se hur ledarna ska gå så det borde inte vara några problem att återställa, MEN det här flussmedlet är verkligen aggressivt! Jag gissar på att när jag tvättade kortet härom dagen så lossade folien från benet på transistorn, och nollspänningen for till nordpolen. Sen råkade jag väl tvätta och torka så det blev kontakt igen igår och det funkade. Nu badar jag kortet en stund till och ev. om inget annat funkar så får jag ta lite aceton runt de ställen som fortfarande är gula av fluss. Och lika bra att sätta höger slutstegskort i isopropanolbad en stund också. Så det blir kanske inte så mycket lödande idag, suck. Iaf så har jag köpt BC139/140 för att ersätta CDC8000/8001. Tja, jag kan väl sätta in en högtalarterminal på min andra Tonola T60 och slipa och bivaxa den ikväll så den kan komma in i vardagsrummet (det finns en plats för den); det kan vara nog så trevligt

[margunlun]

Kort uppdatering II: Fan, det här var ju lite allvarligt. Det ser ut som att flussmedlet har ätit sig in under kretskortet vid ena ufo-transistorn (CDC8000). Jag lossade på transistorn igår men det smälte upp som millimetertjock kådafluss runt om benen. Det gick knappt att se ledningsbanorna för allt klägg. Foliet har t.o.m. lossat från kretskortet och gick av idag när jag städade mer med isopropanol och swabs. Jag kan fortfarande se hur ledarna ska gå så det borde inte vara några problem att återställa, MEN det här flussmedlet är verkligen aggressivt! Jag gissar på att när jag tvättade kortet härom dagen så lossade folien från benet på transistorn, och nollspänningen for till nordpolen. Sen råkade jag väl tvätta och torka så det blev kontakt igen igår och det funkade. Nu badar jag kortet en stund till och ev. om inget annat funkar så får jag ta lite aceton runt de ställen som fortfarande är gula av fluss. Och lika bra att sätta höger slutstegskort i isopropanolbad en stund också. Så det blir kanske inte så mycket lödande idag, suck. Iaf så har jag köpt BC139/140 för att ersätta CDC8000/8001. Tja, jag kan väl sätta in en högtalarterminal på min andra Tonola T60 och slipa och bivaxa den ikväll så den kan komma in i vardagsrummet (det finns en plats för den); det kan vara nog så trevligt


[margunlun]

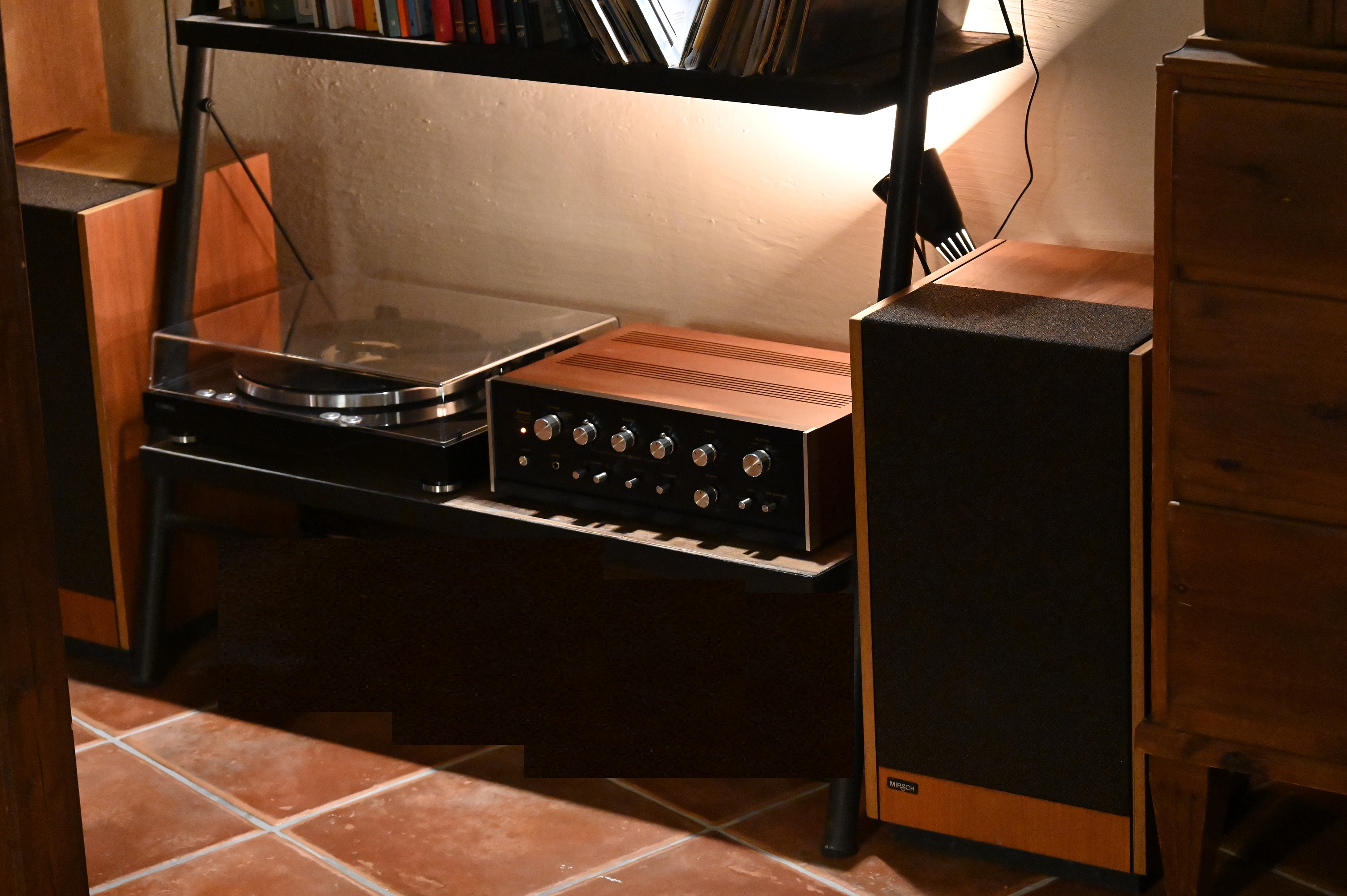

Dagen gick åt för att slipa, vaxa och byta fronttyg på min älskade Tonola T60 som änteligen har fått flytta in i finrummet med sin broder/syster. Antar att "Tonola" var finsnickare för lådorna är väldigt fint gjorda med väldigt vacker fanér Det finns på min att-göra-lista, att fanéra något.
Jag har provat att ha bara beige linnetyg på fronten men det är liiite lamt, så jag köpte ett lite mer "crazy" tyg som jag tycker är roligare (sambon har inte valt). Det passar i vår skånelänga och högtalarna är snygga möbler (snyggare än elementet bakom iaf), tycker jag, som låter fantastiskt i mina öron över hela registret.


[margunlun]

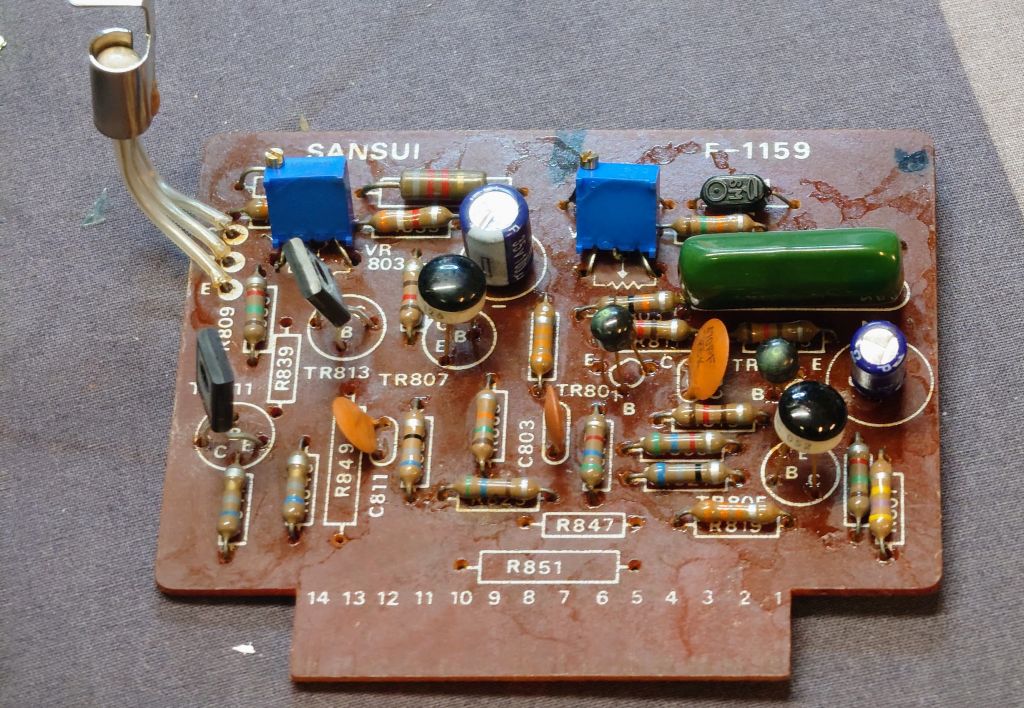

Idag bytte jag resten av transistorerna på vänster slutstegskort. Det var inget större problem att dra benet för transistorn till närmsta lödpunkt där lödfolien lossnat, med en bit krympslang på för isolering. XA495G är bytta till BC640 och CDC8002/8000 till BC139. Sen gjorde jag samma ändringar på höger slutstegskort, som inte alls hade samma mängd flussgugg. Det enda jag inte bytt är transistorerna för temperaturjustering, då de är lite pyssliga att byta och jag tror inte de kommer ställa till med problem än på ett tag. Fast man vet ju aldrig...
Efter det bytte jag filterkondingarna, och då kände jag mig nöjd för dagen Det låter bra i båda kanaler så det var en bra dag!


[margunlun]

Jag har helrenoverat en del förstärkare (mest med radiodel), och jag har trott att man helt enkelt inte kunde göra text på kretskorten före typ 1974. Men på Sansui AU-666 står alla transistorben utmarkerade och + och - på elektrolyter OCH den har enkla kontakter för att kunna lossa på några PCB:er, som t.ex. "Head Amp" som innehåller phono-förstärkaren. En skruv och bara att dra loss. Otroligt imponerande! Dessutom har de satt förstklassiga elektrolyter och bra komponenter i övrigt som inte har behövts bytas sen de byggdes för ~55 år sedan. De har inte tjänat en krona på att ha byggt den så servicevänlig, så de förtjänar verkligen respekt.

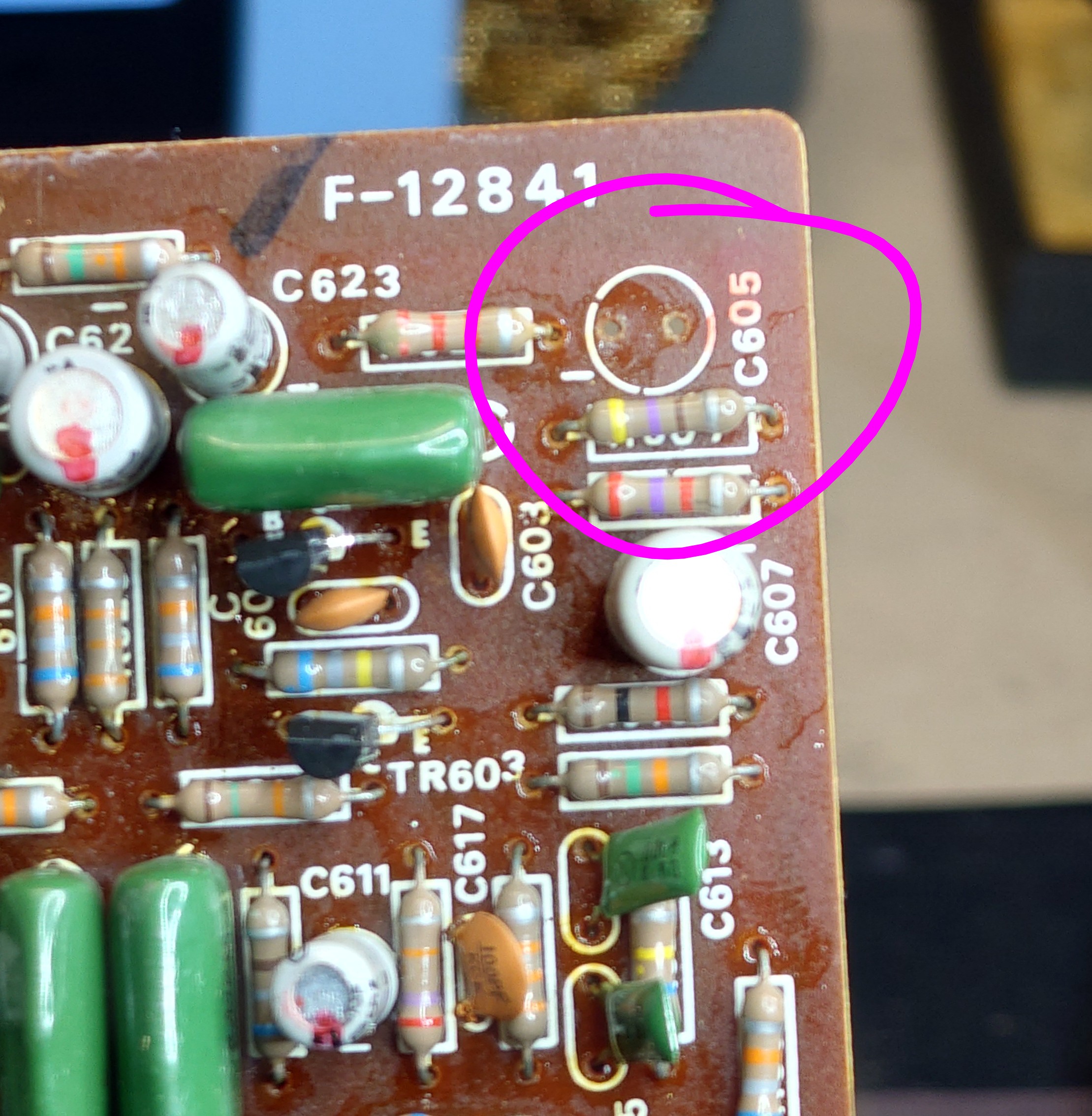

Änyhow, så bytte jag de fyra 2SC871, som behövde avlösning, till KSC1845 för phono-förstärkaren. De gamla funkade än så länge men finns med på listan på måste-bytas-transistorer. Sen bytte jag även elektrolyterna på ena kanalen, och gör resten imorgon. Men ville visa, för de mer oerfarna än mig, varför man ska sätta en liten röd dutt på alla elektrolyter åt samma håll. För ibland blir märkningen fel på PCB:t, som på det här kortet (ursäkta för den oskarpa bilden):


Har man satt en röd dutt på ena sidan, så kan man se hur elektrolyten har suttit och i det här fallet satt den med - åt andra hållet än texten. Nu kunde jag jämföra med andra kanalen och se att den är spegelvänd, annars brukar jag låta benen sitta kvar och mäta vilka ben som har + och - spänning. För man kan ju inte helt 100% veta om den som monterat in elektrolyten satt den fel, eller om texten är fel.

[margunlun]

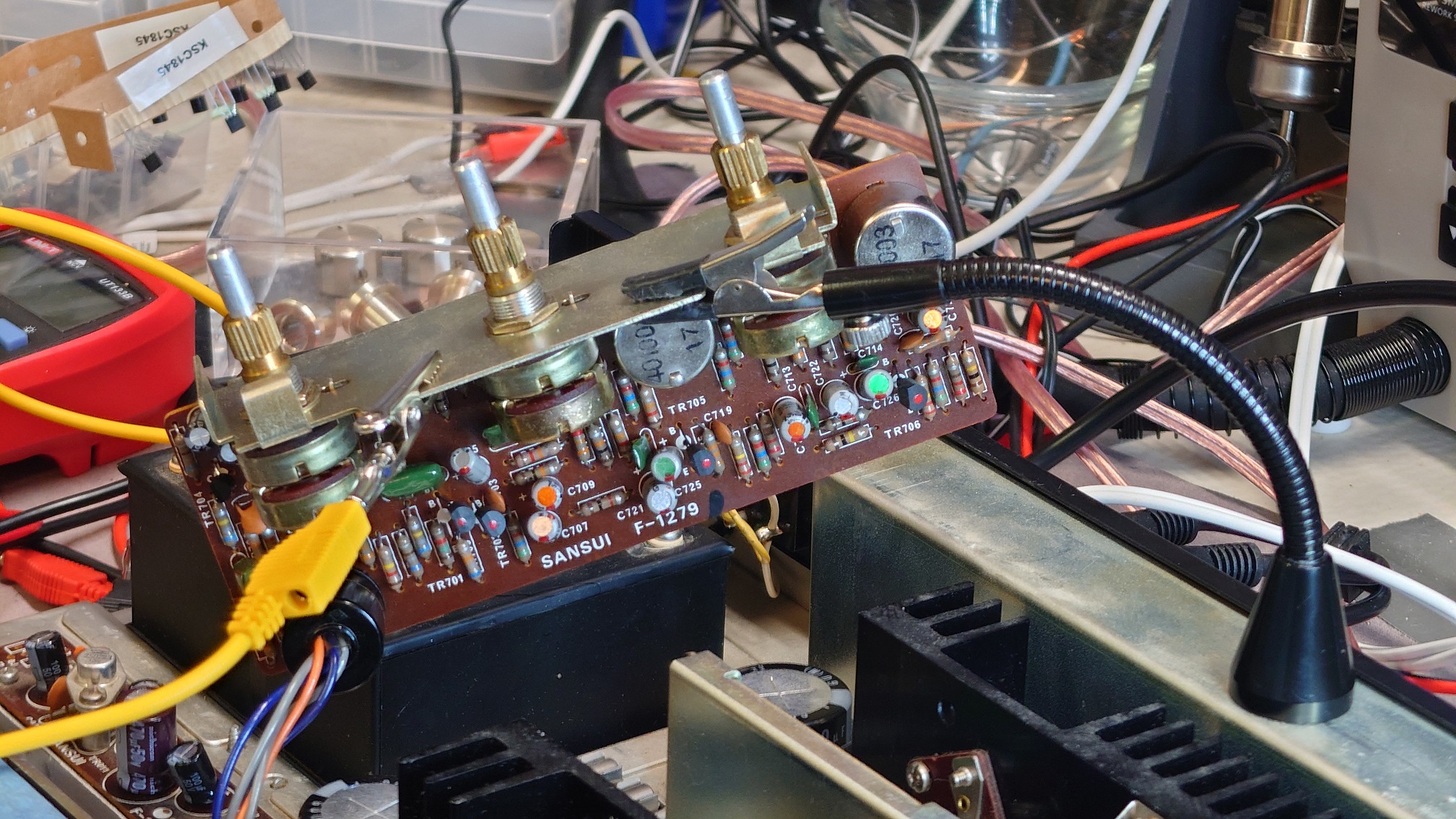

Tja, jag fortsatte en stund igår med resten av elektrolyterna på "head amp" (phono). De var ganska dåliga allihop. Sen provade jag att lossa tone-contro-kortet, och jag fick ännu en glad överraskning från Sansui Man lossar bara rattarna på fronten, och två skruvar som håller fast kortet i chassit. Sen sitter alla sladdar i en kontakt (!) som bara är att dra ur, så är kortet loss!


Det sitter ett gäng 2SC871 som alla ska bytas, och såklart alla elektrolyter. Provade att byta två 2SC871 mot KSC1845 (med hFE närmare 500), samt några elektrolyter, och kunde enkelt koppla in kortet utan att montera det på plats.

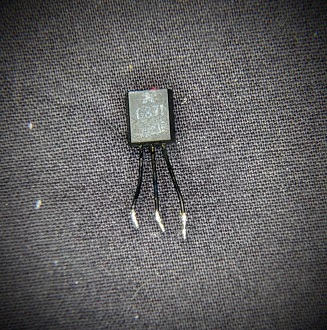

Benen på 2SC871 är kraftigt oxiderade så det hade bara varit en tidsfråga innan de börjat spöka allihop.


[Morello]

Jag förstår inte riktigt varför du byter en massa transistorer om de inte är defekta. Som jag sagt förut tar du apparaten tillbaka till prototypstadiet med massor med merarbete för att validera förändringarna i konstruktionen.

[margunlun]

Jag förstår inte riktigt varför du byter en massa transistorer om de inte är defekta. Som jag sagt förut tar du apparaten tillbaka till prototypstadiet med massor med merarbete för att validera förändringarna i konstruktionen.

Jo jag förstår din synpunkt, men jag delar inte uppfattningen att man har renoverat en förstärkare utan att ha bytt komponenter som man VET snart kommer bli dåliga. Då ska man inte heller byta elektrolyter som är inom 20%, utan sätta tillbaka dem liksom eller? Ska man byta en transistor i taget när de faktiskt blir dåliga tänker du istället för att vara pro-aktiv? Det kommer kosta en massa tid i långa loppet, och går sluttransistorerna så riskerar hela power-supply-steget att rasa med. Vilket skulle leda till stor frustration skulle jag vilja påstå. Sök på 2SC871 på google så får du upp många rekommendationer att dessa ska bytas, och om man inte hittar nya att köpa får man hitta ersättare. Inget konstigt alls, och alla som renoverar gamla förstärkare måste göra det på ungefär samma sätt. Transistorerna på 70-talet, precis som nu, är inga exakta saker heller utan hFE och andra parametrar varierar lite från transistor till transistor, och vilket batch som tillverkats. Det vore en annan sak om man bygger sin förstärkare för hand och inte i fabrik antar jag.

Du får gärna dela med dig av hur du renoverar vintage förstärkare! Jag har säkert massor att lära mig.

[margunlun]

Nu har jag bytt allt jag tycker borde bytas, samt några elektrolyter till som egentligen var ganska ok. Min Sansui AU-666 låter (igen antar jag) som att det är det enklaste i världen att spela musik Det behövs inget rattande på rattarna för att justera ljudet. En pärla.
