Texan U66

Diskussion om äldre men fortfarande intressant HIFI hålls här.

Moderator: Redaktörer

Lasse-

Inlägg: 2619
Blev medlem: 2008-01-15

Texan U66

Inläggav Lasse- » 2009-09-07 21:23

Hej jag skulle bli jätte glad om någon har eller vet vart man kan köpa

bruksanvisning och kretsskjema till förstärkaren

eller om det finns någon stanns på nätet att hämta hem.

jag har köpt en sådan förstärkare begangnad men inte provat

den ännu högtalarsäkringarna är bortkopplade med kopplingstråd

på kretskortet antagligen för ljudkvaliten och nätströmbrytaren fungerar

inte antagligen är den byglad men jag har inte undersökt den.

mvh Lasse

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1459
Blev medlem: 2005-02-18

Inläggav rolfzetterberg » 2009-09-07 22:43

Medan både du och jag väntar på att någon vänlig själ hjälper oss och tar fram ett schema till U66an,så kan du kanske klara dig med originalversionerna av Texan.Jag tror inte att det skiljer så vansinnigt mycket-särskilt inte på slutsteget som du tycks ha problem med-annars skulle den väl inte få heta just Texan.

Schema fanns här på Faktiskt,kanske på Carlssonplanet,även i Radio&Television men finns fortfarande här:
http://www.angelfire.com/sd/paulkemble/sound8h.html
http://skory.gylcomp.hu/25wamp/25wamp.html

Användarvisningsbild
faulhund

Inlägg: 326
Blev medlem: 2009-03-08
Ort: Stockholm

Inläggav faulhund » 2009-09-15 02:53

rolfzetterberg skrev:http://www.angelfire.com/sd/paulkemble/sound8h.html
Ja, precis så där såg schemat i R&T ut, vad jag kan minnas. Jag tycks inte ha sparat det numret, tyvärr.
Att jag kommer ihåg det utan att ha byggt Texan, beror på att jag använde idén för en enklare version av slutsteget i Mini-10. För en köksradio behövdes ju inga 20 W! Då fick HP-filtret, som ju en br-högtalare behöver, också tas om hand av 748an i slutsteget.
Om det är någon här som jag inte har förolämpat i kväll, så ber jag denne om ursäkt. (J. Brahms)

Lasse-

Inlägg: 2619
Blev medlem: 2008-01-15

Inläggav Lasse- » 2009-09-16 21:24

Hej jag var och hämta elektronik böcker på biblioteket idag.

Radio och Television byggsjälv 1974 där finns det en variant

av Texan förstärkaren men det ser inte ut att vara den

kommersiella varianten av förstärkaren i min sitter det

flera op ampar LM 301 6 st i rund kappsel.

mvh Lasse

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1459
Blev medlem: 2005-02-18

Inläggav rolfzetterberg » 2009-09-18 12:17

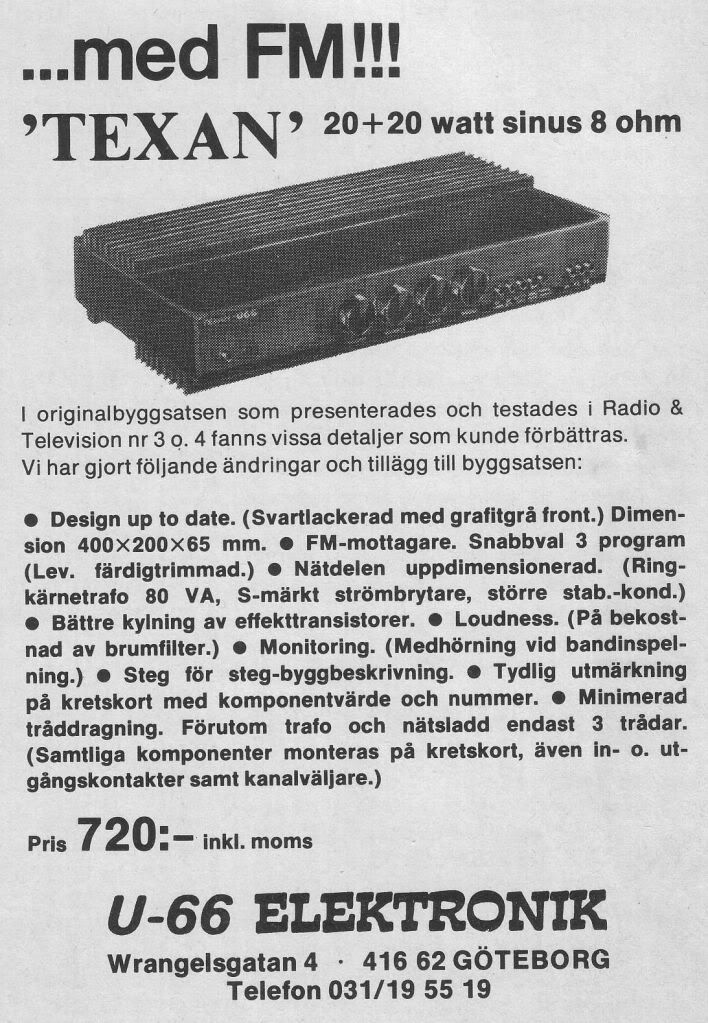

Lasse-

Inlägg: 2619
Blev medlem: 2008-01-15

Inläggav Lasse- » 2009-09-21 19:25

Hej igen den här förstärkaren är i behov av en återställare

trimpotarna som var till frekvensinställningen och sitter på baksidan

två av tre trimpotar var trasiga så dom har jag bytt ut till hela

jag hade sådanna i min poteniometer låda.

Nätströmbrytaren var trasig och inte original utan en tryck-

omkopplare som var fastskruvad på mönsterkortet och med fastlödda

tampar .Den är nu utbytt till en s märkt strömbrytare som är fastlödd

på kortet.Jag har satt två varistorer över strömbrytaren för att

den kanske ska hålla längre .Är det vanligt att strömbrytaren

går sönder på Texan förstärkaren ?Toroider brukar ju dra mycket

ström i start ögonblicket

Sen så har jag bytt ut ellyterna bla 1 uF till nyare typer för dom brukar

ju torka ur när dom blir gammla.

Jag tänkte också byta ut ellyterna i nätdelen 2200uF till 4700 uF

det kan man väll göra det är väll inget fel med det? om man tittar

i Elfa katalogen så går det storleksmässigt att gå och få dit dom

det är ungefär samma storlek det diffar några millimeter.

Sen så blir det att provköra förstärkaren med en vridtrafo

och mäta AC strömmen med min multimeter för att se om förstärkaren

drar onormalt mycket ström för jag vet inte i vilken kondition den

befinner sig i .

mvh Lasse

Lasse-

Inlägg: 2619
Blev medlem: 2008-01-15

Inläggav Lasse- » 2009-10-06 19:43

Hej förstärkaren fungerar nu men det fanns ingen jordning

mellan kretskortet och lådan så jag satt fast ett lödöra i ena

skruven som håller fast mönsterkortet mot distansen i aluminium

profilen och lödde en tamp i den och till dom jördade höljerna

på potentiometrarna.

Lysdioden för stereoindikering fungerar och det finns en stereo

mono omkopplare på fronten i läge mono blir det mono i högtalarna

men lysdioden för stereo lyser fortfarande hur det nu hänger ihop.

Dom två gröna lysdioderna som indikerar kanal balans vill den ena

nästan bara lysa hela tiden .går det att justera på stereo

dekoderkortet http://www.akh.se/audio/decoders/lp1400.htm

så att båda lyser när frekvensinställningen står mitt på inställd kanal?

mvh Lasse

Lasse-

Inlägg: 2619
Blev medlem: 2008-01-15

Inläggav Lasse- » 2009-10-06 19:48

Hej förstärkaren fungerar nu men det fanns ingen jordning

mellan kretskortet och lådan så jag satt fast ett lödöra i ena

skruven som håller fast mönsterkortet mot distansen i aluminium

profilen och lödde en tamp i den och till dom jördade höljerna

på potentiometrarna.

Lysdioden för stereoindikering fungerar och det finns en stereo

mono omkopplare på fronten i läge mono blir det mono i högtalarna

men lysdioden för stereo lyser fortfarande hur det nu hänger ihop.

Dom två gröna lysdioderna som indikerar kanal balans vill den ena

nästan bara lysa hela tiden .går det att justera på stereo

dekoderkortet http://www.akh.se/audio/decoders/lp1400.htm

så att båda lyser när frekvensinställningen står mitt på inställd kanal?

mvh Lasse

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1459
Blev medlem: 2005-02-18

Inläggav rolfzetterberg » 2009-10-08 20:34

Det här med att lysdioden "stereo" lyser även i monoläge kan ev vara original.En del är kopplade så.
Om du har två dioder som ska ställas lika starka mitt på signalen,så är det tyvärr ganska vanligt att den ena lyser lite utan någon station inställd.Beror på konstruktionen.Sentec och Quad har liknande system och det behövs några extra transistorer för den här funktionen.Det räcker tyvärr inte med dekoderschemat eftersom den funktionen inte finns inritad där.
Det skulle alltså behövas ett U66-schema.

Lasse-

Inlägg: 2619
Blev medlem: 2008-01-15

Inläggav Lasse- » 2009-10-09 18:30

Hej Rolf och tack för ditt svar ,jag kanske får nöja mig

med min renovering av förstärkaren så länge så jag skruvor

ihop den så länge tills det dyker upp nått schema någonstanns

för den fungerar trotts allt och jag tycker att den är värd att bevara.

mvh Lasse.
