Sentec SC8 renovering/uppdatering.

[Rille]

Tilläggas bör att jag provat med två fullkopplade köpekablar från både Elfa och hifikit och de bägge fungerar. Dock så är de inte märkta med vilket stift som de är kopplade till. Hmm jag ska mäta på den som sitter nu och kontrollera vilka stift som är kopplade..

[darkg]

3 och 5, jord på 2, bör det nog vara, jag förstår inte varför du får signal på 1!

Edit: du ser i Rogers tabell att numreringen är lite oortodox?

Edit: jag mätte medföljande kabel, ja, den är kopplad 3-3, 5-5 och 2-2.

Edit: skärmen är ansluten till jord (2) bara i ena änden.

[Rille]

Ja stift 3h och 5v ska det vara.

[darkg]

Ta bilder om du moddar attenuatorn

[Laila]

Kul tråd, för ca fem år sedan var jag nära att få köpa hela kitet av för-effekt-tuner
för en femhundring, men missade med ena simpel timma . . . typ.
Fick göra mig av med dito i en bodelning 1980. Vicken kvalisort . . . Har fortfarande
kvar å kör dagligen med Bernströms SCA1 förförstärkare* . . . fått byta ett par
nätkondingar förutom några feelgood-moddar å trasigt rellä** . . . alla reglage,
omställare, balans å volymkontroll har fungerat utan ett enda "knäpp" i alla dessa år,
rent otroligt om jag får säga det själver.

*Sedan mitten av 80-talet. **Som tyvärr inte gått att ersätta(märklig konfig samt
platsbrist för annat).

[Rille]

Hej Lsila
Precis vilken kvalitets hifi! Min SC8 är nu i fungerande skick och känslan i vred och omkopplare är exakt så bra som jag önskar. Produkter värda att rädda i 40år till!

[Figge77]

jaa gammla goa grejer! sånt därnt görs ju inte längre.
sular man i lite vettiga komponenter så håller den säkert en ännu längre sträcka än från ny till nu.

[darkg]

Den är fin!

Rille, hade du också helt oisolerat under baskortet, förutom under nätavdelningen? Jag tycker att det ser rätt galet ut faktiskt! Det kan bara vara nån millimeter från kretskortets piggaste tuttar till plåten! En nedfallen trådbit från kortslutning.

Jag har förresten inte heller någon info om version på baskortet. Ändringar kanske bara drabbade modulerna och komponentval. Eller så har vi originalkonfig.

Jag har komponenter på ingång, dock delvis med Postnord, så vi får se

[Rille]

Ja helt oisolerat under kortet.
Ok så det är modulerna som är olika version på..
Jag ska kolla vad jag har för versioner, återkommer..
Den låter fint hoppas postnord levererar så du snart får njuta du också darkg.

[darkg]

Har du vågat dig på moddningen?

Edit: och just ja, ändrade du kondensator i loudnesskretsen enl. tipset på den där sidan? Verkar vettigt... eller du tog bara det grova sa du kanske ja, chillar med övrigt?

[Rille]

Jag har moddningen kvar. Jag ville först få liv i den (brummfri..). Jag förändringen jag lade till var ett par 2200uf i stället för 1000uf efter spänningsregleringen. Sen bytte jag 2st 470uf och 4st 47uf och sen var brummet borta.

Nja den låter lite tjockt när basfiltret ökas, men den tonkurvan är inte så dum att kompensera upptagningar med njure el 8or som är upptaget på långt håll el 70-80tals hårdrock som tex Maiden där trummorna klingar som hästskoklapper.. Och bas är mer el mindre obefintlig. Men att höja en neutralklingande upptagning blir tjock och tråkig att lyssna till.

[darkg]

Jag har moddningen kvar. Jag ville först få liv i den (brummfri..). Jag förändringen jag lade till var ett par 2200uf i stället för 1000uf efter spänningsregleringen. Sen bytte jag 2st 470uf och 4st 47uf och sen var brummet borta.

Nja den låter lite tjockt när basfiltret ökas, men den tonkurvan är inte så dum att kompensera upptagningar med njure el 8or som är upptaget på långt håll el 70-80tals hårdrock som tex Maiden där trummorna klingar som hästskoklapper.. Och bas är mer el mindre obefintlig. Men att höja en neutralklingande upptagning blir tjock och tråkig att lyssna till.

Aha. Bra där.

[darkg]

Såhär ser loudnesskretsen ut:

[darkg]

Jag avvaktar med ev ändring av loudness.

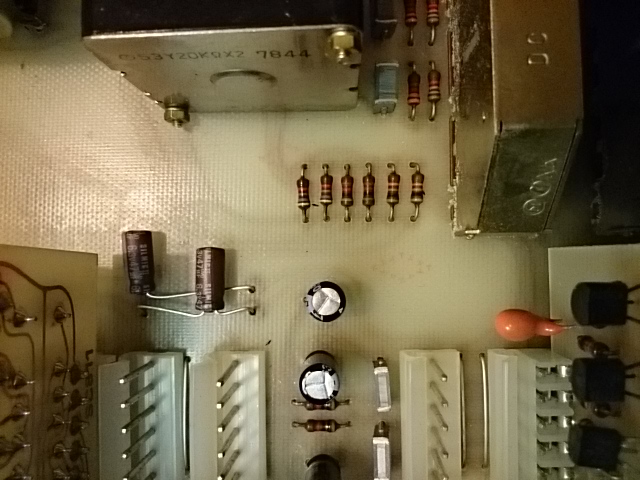

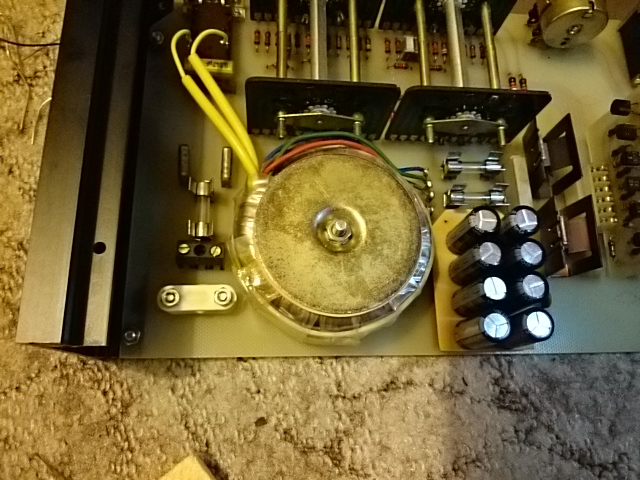

Något suboptimerat, ny glättning:



Ersättarna till de två 47/3 som satt så trångt la jag ner:


(Upptill syns för övrigt loudnesskomponenterna, original således, bredvid volymkontrollen.)

[darkg]

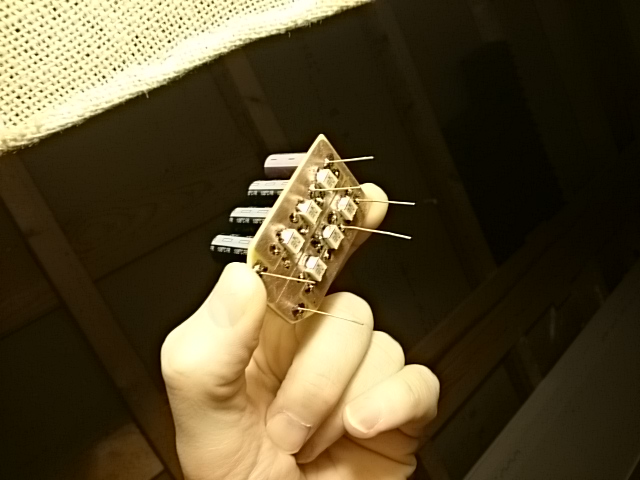

Ytmonterade C på regulatorernas utgång. Glättningsbanken är så nära så ingångarna får inget:

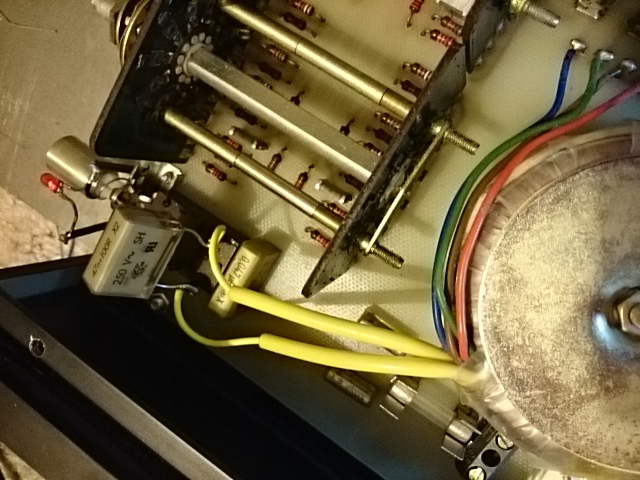

RC på nätbrytaren / trafoprimären:


[darkg]

Struntar i backdioder.

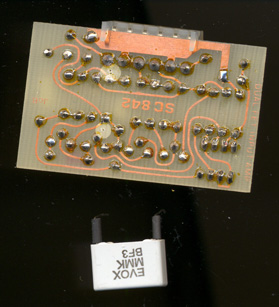

Skivspelare tänkte jag aldrig skaffa, men nu när man ändå är på gång... den lilla blå tantalelektrolyten ersätter jag med en osexig filmtyp. Jag hittade ingen med bra mått med långa ben, så jag lödde på ben. Såhär kan den sitta - den skymmer nu lysdioden, men denna är ändå inte till för att indikera något och om jag ska mickla med den får jag väl bända upp kondensatorn.


Jag borrade alltså nya hål på strategiska ställen, hamnade lite nära på ett ställe och fick göra ett hål till som synes:


[Rille]

Snyggt!

[Figge77]

tjusigt!
bra val av konding till den blåa tantalen! vilket nummer är den i schemat?

[darkg]

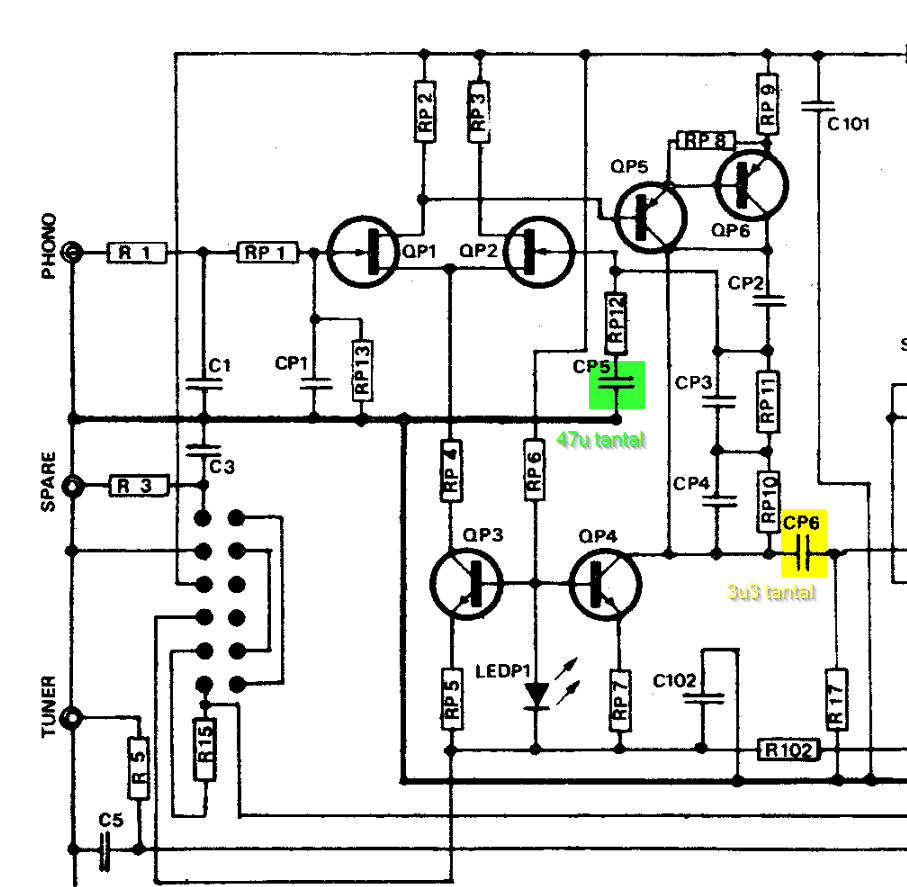

CP6 3.3μF:


[darkg]

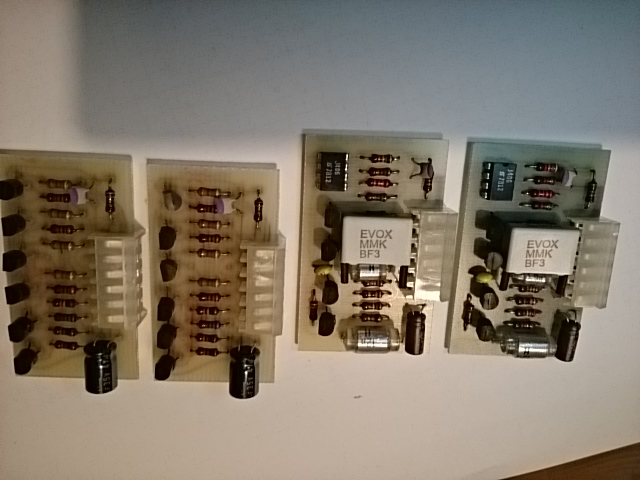

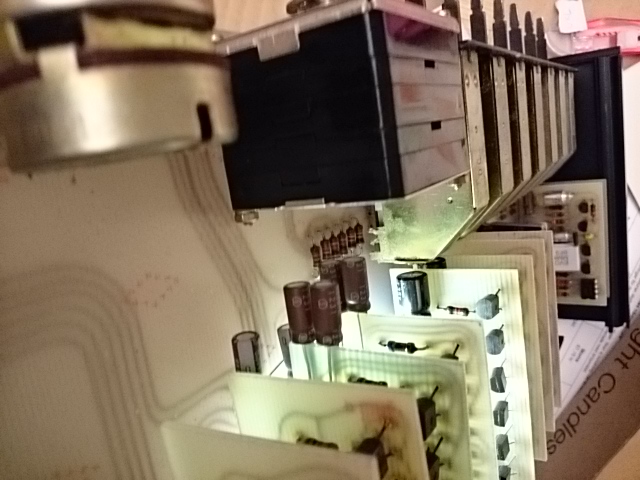

När blåa tantalen CP6 är borta kan nya CP5 ligga bekvämt! Liggs gör det också på nivåförstärkarna (vänster), här och endast här blev det Panasonic UKL:


Till stor glädje gick det bra att löda in de pålödda benen (på 3μ3) utan att den första lödningen gick upp.

[Figge77]

nichicon UKL mena du?

C35 ser ut att vara en rätt viktig. vad hadde du tänkt där?

[darkg]

nichicon UKL mena du?

C35 ser ut att vara en rätt viktig. vad hadde du tänkt där?

Just, Nichicon UKL. Mycket nu.

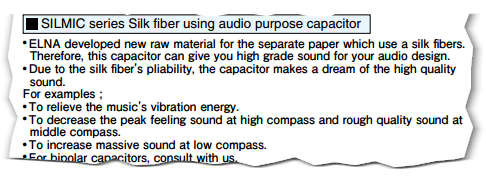

C35 är en av alla 47μ 3V orangea dropp-tantaler. Alla utom UKL-paret blir Elna Silmic. Mest tack vare Elnas stilsäkra audiofilpoesi:


(Ett par tantaler på baskortet, minns inte om tror det var C35, är dock ersatt med byglar.)

[Figge77]

haha jaa:) en nypa salt på med den kanske. .
jag tycker dom funkar bäst om man nu är tvungen att ha en lyt i signalvägen. vilket man ibland är.

brukar dock sätta en mkt parallellt på baksidan av kortet typ en 220-470nF. men verkar ju inte finnas så mycket plats runt dom där instickskorten.

receivern ja sitter å grötar i nu hadde totalt 18lytar i signalvägen:) 16st 1uf + 2st 0,47, men de var ju lätt löst med Wimas MKS2. 12 st satt i försteget.

[darkg]

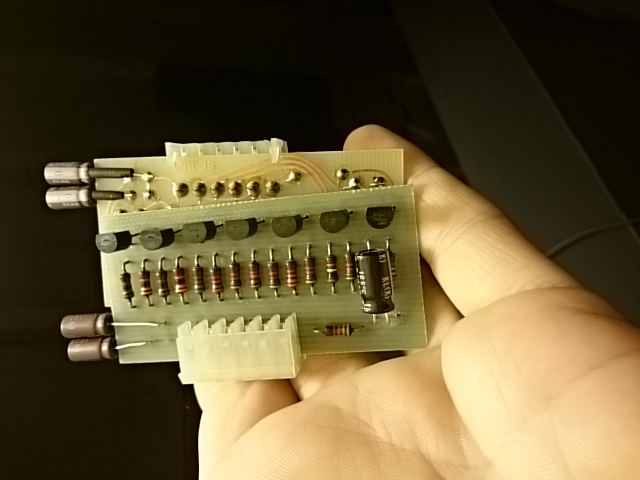

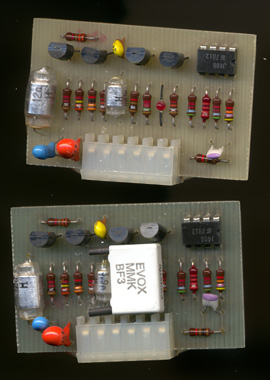

En modul till. Kondensatorerna kan få sticka ut på sidan, de sitter gränsle över kanten. Det är gott om plats här bakom volymkontrollen:



Den lite tjockare som syns på övre bilden är 22u i mutingkretsen, jag vet inte om den behöver vara fin eller bara sköter nån slags fördröjning. Det blev hur som helst UKL (lågläckande alltså). Jag borrade nytt hål för att slippa tvinga isär benen till gamla rastermåttet.

[Rille]

Vart beställde du kondingarna?
Och kan man få el lista/artikelnr och antal på de du ersatte tantalerna med?
Jag blev just väldigt sugen på att bygga klart min..

[darkg]

Javisst; OBS dock att detta inte är rekommendationer, bara hur jag valde utifrån mina förvildade preferenser och felslut.

Mouser
Många x Silmic II 47u: 555-RFS6V470ME3#5 (to increase massive sound at low compass)
2 x UKL 47u: 647-UKL1V470KPDANA
2 x UKL 22u: 647-UKL1H220KEDANA (ersätter ej tantal)
4 x 647-USW1C470MDD (låga, ej berörda i tråden än)

Elfa
2 x Polyester på phono: 165-50-693 (har för korta ben obs)

Jag kan tänkas ha Silmic över.

[darkg]

Bra med Silmic förutom makes a dream of the high quality sound osv är att de är 5mm och därför lätt får plats. Rastermåttet är töntiga 2 mm, så helst vill man göra nya hål, det går bra på de flesta ställena men inte alla. De är långa nog att riskera att skrapa i grannkortet precis som de originala doppade tantalerna, därav min böjelse för att böja dem. UKL är bredare, kan bli trångt. USW är smala och korta men minst feel-goodiga.

Jag kan ta en gruppbild när sista modulen är bytt på, ja?

[Laila]

Yes . . . typ.

[darkg]

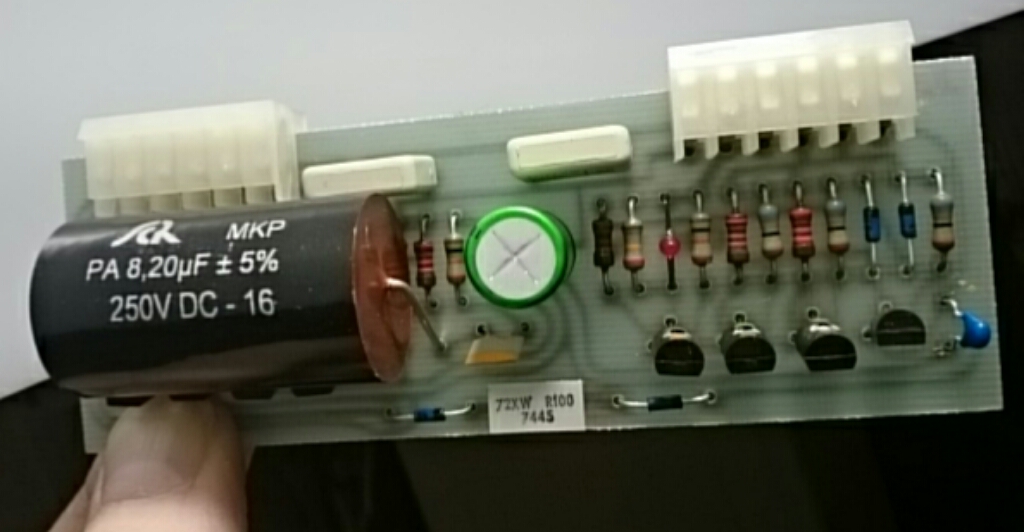

Som pausunderhållning en pimpad modul från PA8. Ny och störtgrön bipolär C5, nya C1 blev 1 miljard gånger större (men samtidigt lite mindre än 10uF) och polypropylen. Det är kopplingskondensatorn på ingången. Den blockerar nu inte bara DC utan även en lysdiod. En bättre placering hade nog varit på andra sidan kortet. Två små keramiska kondensatorer sitter illa till och kanske riskerar att knäckas när man sliter ut kortet, jag bytte dem till mindre och blåare:

[Figge77]

ja nu börjar det likna något:)
