RITNINGAR Horn KONSTRUKTIONER

[Rockolga]

så tipset är i alla fall provat på något enstaka element).

Tack för ett utförligt tänkbart scenario skal testa

[Rockolga]

Nu har jag byggt klart testlåda sateliterna med Coral Beta 6 en med basreflex en closed box båda håller klart måttet basmässigt ned till 80 HZ lätt med råge frågan är vad skall man välja båda verkar ha sina fördelar och hur mycket törs man minska lådan, satan vad rappa Beta 6orna är men jag vill ha ned storleken lite skall man chansa ?

Dessa mått har använts https://www.flickr.com/photos/63986746@ ... otostream/

- Jag har dessutom hittat en firma ( i Nacka) som kan exaktsåga opp Mitt- Bashornets delar frågan kom då: Björkplywood eller MDF 18MM ?
kanske en blandning vore intressant Björkdelar inne i hornet MDF utvändigt

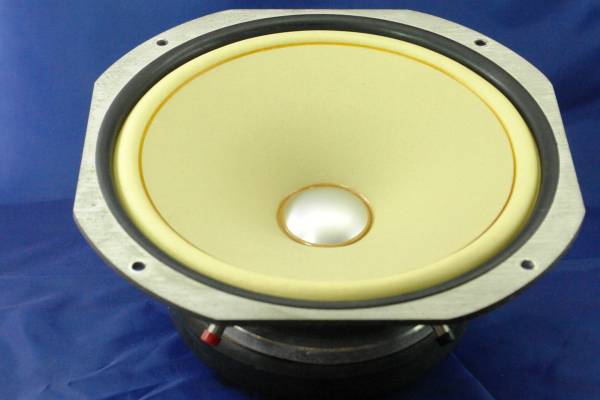

Coral Beta6

Beta 6.jpg (68.07 KiB) Visad 14154 gånger

[Rockolga]

Bilagan Beta 6.jpg finns inte längre

Ovan bild mina "Guldklimpar " notera den limegula konen.
Tack & bra info där... ser att Beta 6an tål mer belastning , " open baffel " tucker en del låter kanon , känns som jag har en del skoj snickrande att se fram mot under hösten. Ser även att det dök opp en Coral Beta 8 i toppskick på Ebay idag från Åhlborg Danmark , 200 US i frakt ett bekymmer men Killen lovar att snajda till det till runt 500 Kronor vid ett Skandinavisk bud , Jag la ett startbud på skoj men har ingen användning för dem varsågod OBS STYCK PRIS http://www.ebay.com/itm/coral-beta-8/25 ... RTM1793693
Coral Flat 8 även 5 har ett skönt ljud fans dem som föredrog dem. Tyvärr limade jag fast mina Flat och böjde plåten lite då jag skulle ta bort ena varpå jag blev sur å slängde båda i grovsoprummet 1996.

Glömde bifoga dessa juveler men ,jag gillar Beta 6 skarpt

[Rockolga]

Annat 10" Bashorns element FOCAL 10K6411 Resonansfrekvens 28,3 HZ Verkningsgrad 91,6 http://nedlab.com/wp/wp-content/uploads ... 0K6411.pdf I RT 360L . .... att jämföra med Coral 10F-60 RFZ 30 VG 95.4 hornet är räknat för omkring RFZ ca 30 Hz

[Rockolga]

Ett par snyggingar till .... Beta 8 samt JBL-075 med Coral Aluminium Lins
Delar Coral Bredbandaren 6 db Oktav och JBL 12 db Oktav vid 6000. skulle kunna lägga mig lägre på JBL (4500)

[Rockolga]

Nyss har jag fått ett par till Coral Beta 8 till...i utbyte mot en liten båtmotor 10 HK Mercury . Så nu lutar lådan att byggas om till en dubbel elementslåda med JBL 075 på toppen börjar närma sig max nu frågan är måste jag 100% bara för att jag dubblar manskapet nått enkelt man skall tänka på ?

Nu när man måste tänka till för lådbygget , lite vinklade10 grader vardera skulle kanske inte skada med den " linsade 075" på toppen skulle se läckert ut, rena rama retro porren

[Rockolga]

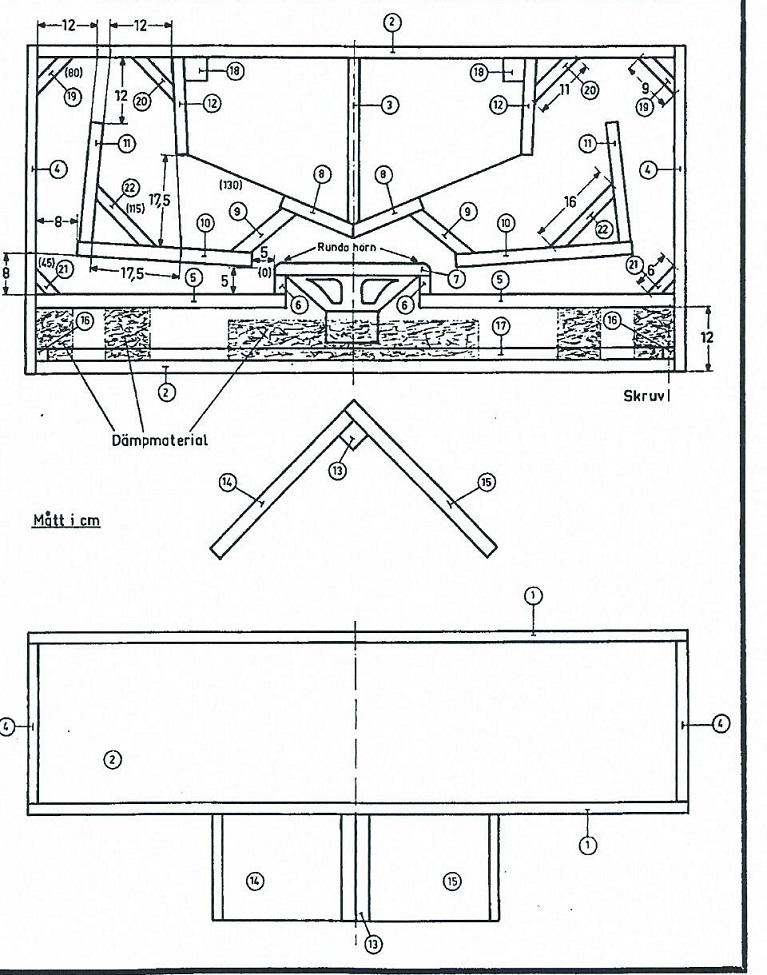

Nån annan som ser att Bit nr 22 saknades på ritningens sågningslista tidigare i tråden, nr 22 isåfall 2 st 16x30 Cm fastas in:'

Fråga också , Jag är antaglige helt korkad men, måtten inom paranteser ( ) t.ex (80) ( 115 ) (45) (130) även (0) vid vissa detaljer på ritningen vad står dem för , Jag får inte till det i skallen varför de är med typ " Finn 5 Fel "

1/ 2st 125x60 cm
2/ 2st 121x30 cm (front & bakstycke )
3/ 1 st 31x30 cm
4/ 2st 60x30 cm
5/ 2st 47.5x30 cm
6/ 2st 4x30 cm
7/ 1 st 30x30 cm
8/ 2st 14x30 cm
9/ 2st 13.5x30 cm Fasas *
10/ 2st 32.5x30 cm
11/ 2st 23x30 cm
12/ 2st 18x30 cm

13/ 1st 5x5x20 cm (sockelpinne)
14/ 1st 33x20 cm (sockelbit)
15/ 1st 35x20 cm (sockelbit)

16/ 2st 2x2x30 cm (ramen element kammaren.)
17/ 2st 2x2x118 cm (ramen element kammaren.)
18/ 2st 5x5x52 cm (bakre ben.)

19/ 2st 9x30 cm Fasas * 45 gr i ändar.
20/ 2st 11x30 cm Fasas *
21/ 2st 6x30 cm Fasas * 45 gr i ändar.

22/ 2st 16x30 cm Fasas * Ny på listan !

Bottenplatts RTx.jpg (63.42 KiB) Visad 13962 gånger


Jag har fått in e fot på ett bra snickeri som sågar opp bitarna även fasar ( blir dyrare) med en ny digital skivsåg
som tar hundradelar i nogranhet om nån önskar veta senarare.

[Doofus]

Jag tror bestämt jag har ett sådant där system ståendes på vinden.
Med ett par toppar, isophon diskanter riktade framåt samt philips 9710 uppåt.
Bas är inte öppnad så jag vet inte vad det sitter för element i, men bredvid ligger en artikel som beskriver hela bygget.

Jag kan skanna in artikeln, där fanns mätningar och allt möjligt :)

[Rockolga]

Jag tror bestämt jag har ett sådant där system ståendes på vinden.
Med ett par toppar, isophon diskanter riktade framåt samt philips 9710 uppåt.
Bas är inte öppnad så jag vet inte vad det sitter för element i, men bredvid ligger en artikel som beskriver hela bygget.

Jag kan skanna in artikeln, där fanns mätningar och allt möjligt

Kul undrar vilken version på hornet det är 1 -2 el 3 version 1 var från början nått Tyskt 30-talshorn som man vidarutvecklat med kammare bakom elementet. Kan sitta ett Isophone Baselement i åxå då det var tåligast Philips ( bredbandare) var ett annat bra element likaså Perless funkade bra. Version 2 var väl den med en 12 tummare i men, den såg ut som en skokartong och gav inga fördelare alls även om den inte lät sämre toppen var dock redan nådd och 10 tummarna rappare i vändningarna. Spännande

Kan vara värt att damma av prylarna och putsa på finischen och ge dem liv finns massa kul att updatrea med från Ebay och såna ställen

[BAMBAM]

Jag lyssnade hos en bekant när det var aktuellt med RT horn, Jag tror det var RT 360 minns ej längre. Jag tyckte inte det lät så imponerande det fungerade som soffbord, men uppställningen var kanske inte optimal.

Jag hade då lusläst en bok skriven i USA på 600+ sidor i slutet av 50 talet om ljud teknik ( kommer ej ihåg namnet), då tyckte jag Klipsch horn verkade häftiga,
samtidigt hade min bibliotekarie en prenumeration på Wireless World som jag läste under många år.

Först dreglade jag länge över denna design baserad på betonggjutning av paneler:
http://www.keith-snook.info/wireless-world-magazine/Wireless-World-1970/Low-cost%20Horn%20Loudspeaker%20System.pdf
men det blev aldrig något av det.

2 år senare kom den här artikeln http://stancurtis.com/PDFs/Greenbank%201972.pdf
Resultatet blev så småningom att jag hade 2 uppsättningar med Electrovoice T35B diskanthorn samt mellanregister horn och bashorn enligt artikeln drivna av U66 aktivt delningsfilter och 6*30W slutsteg. Jag tror jag har kvar den sågningsritning jag gjorde som fick fram alla bitar till bashornet ur 2st 12mm Björkplywood skivor, nästan utan spill.

Den anläggngen har nu ett andra liv som 2 bashorn stående i gäststugans hembio ljudanläggning som "subbar" till KEF Ägg surrounds,
och nu har jag en fru som undrar om högtalare behöver vara så många och stora .
Det kan ju bero på att jag har 10 st Kef ägg för att återge Surround i 3D enligt Ambisonics http://en.wikipedia.org/wiki/Ambisonics

Den här artikeln kan fungera som bra referens för hornfunderingar, i den finns mycket teorier och tekniker för hornkonstruktion samlade http://p10hifi.net/planet10/TLS/downloads/Dinsdale-Horns-3parts.pdf.

Bosse Sandholm

[barco]

Nån annan som ser att Bit nr 22 saknades på ritningens sågningslista tidigare i tråden, nr 22 isåfall 2 st 16x30 Cm fastas in:'

Fråga också , Jag är antaglige helt korkad men, måtten inom paranteser ( ) t.ex (80) ( 115 ) (45) (130) även (0) vid vissa detaljer på ritningen vad står dem för , Jag får inte till det i skallen varför de är med typ " Finn 5 Fel "

Bottenplatts RTx.jpg


Jag har fått in e fot på ett bra snickeri som sågar opp bitarna även fasar ( blir dyrare) med en ny digital skivsåg
som tar hundradelar i nogranhet om nån önskar veta senarare.

Kul! Ett sådant där horn hade jag för många år sedan. Jag räknade om det för 12" (om det nu är för 10" nu?) och byggde det. Festlig konstruktion!

[Rockolga]

Nån annan som ser att Bit nr 22 saknades på ritningens sågningslista tidigare i tråden, nr 22 isåfall 2 st 16x30 Cm fastas in:'

Fråga också , Jag är antaglige helt korkad men, måtten inom paranteser ( ) t.ex (80) ( 115 ) (45) (130) även (0) vid vissa detaljer på ritningen vad står dem för , Jag får inte till det i skallen varför de är med typ " Finn 5 Fel "

Bottenplatts RTx.jpg


Jag har fått in e fot på ett bra snickeri som sågar opp bitarna även fasar ( blir dyrare) med en ny digital skivsåg
som tar hundradelar i nogranhet om nån önskar veta senarare.

Kul! Ett sådant där horn hade jag för många år sedan. Jag räknade om det för 12" (om det nu är för 10" nu?) och byggde det. Festlig konstruktion!

Det fanns en RT "12 Version i Radio Televison Nr 4 1973 Det hornet blev givetvis kortare men också högre det blev ingen succè Då just inget hände mer än just det.
Desto mer hände med den vässade Version II 1975. Spikrakt ned till 20Hz vid höga ljudtryck kababelt ned till 5 HZ med rätt källa.
Inget av dessa RT horn skall användas som soffbord utan stå mot en vägg dock inte placerat i mitten mellan sidosystemen nån meter närmre den ena högtalaren. Hornet skall dämpas kraftigt men, också delas omkring 150 HZ eller lägre. Själv delar jag vid 80HZ med en Zachry D250 aktivt 120W men, den gamla U66an Bassdriver funkar fint om den funkar men bara 2 lägen 150 eller 300 Hz delning .

Bästa Utdelningen får man med RT 360L III Hornet med Bredbandselementet Coral 10F-60 original var annars diverse Element bl.a Perless L1000 WG , Philips AD 10100/W8 , Isophone PSL 245 /35 eller / 60 FOCAL har också en 10" Bas som funkar bra.

Jag är dessutom helt säker på att man kan vässa RT hornets senaste upplaga III an ännu mer bl.a i Hornets startdel som är mest avgörande samt stadga opp kammaren bakom hornet samt korrigera för avikelser i elementet där. Betänk att eftersom Hornets golvyta inräknas i hornet så är varje pipas längd att räkna vid nästan 3,5 Meter x 2 vilket motsvarar en radie på en konventionell högtalare med diametern av 8 Meter får man inte ut nån bas av det då har man gjort nått riktigt galet l !

Basen man stoppar i bör ha en Resonansfrekvens nära 30 HZ ( hornets beräknat för) samt en kraftig Magnet. HiFi Kit hade ett förslag men det har jag glömt eller var det denna http://www.hifikit.se/hogtalarelement/h ... 26w8534g00 Magneten ser lite klen ut mot Coralens båda på Focalens 10 Kg men det kanske inte spelar så stor roll i denna konstruktion ,därtill inte optimal resonansfrekvens ( låg) samt bara 89 db verkningsgrad mor Coralen & Focalen båda en bit över 90/97

[PerStromgren]

Den här artikeln kan fungera som bra referens för hornfunderingar, i den finns mycket teorier och tekniker för hornkonstruktion samlade http://p10hifi.net/planet10/TLS/downloads/Dinsdale-Horns-3parts.pdf.

Var det ungefär då som WW publicerade en ritning på ett kompakt hörnhorn? Jag vill minnas det, och jag byggde ett. Det blev inte så bra som jag önskat; jag tror det blev nedsågat till kaffeved så senare.

[tordnilsson]

Vilka parametrar är lämpliga för en 10" i detta horn ?

[Rockolga]

RT Hornet ovan ritning/ undrar om man inte skall grada/fasa av mot högtalaren detalj Nr 10 , samt lagga in en trekantsstav nere vid detalj Nr 6 ?!
Det sägs ju att det är hornets startdel som är viktigast och här finns mer att göra ser det ut som. Förutom som redan RT kom på stadga opp bakstycket. ev. lägga in nått flarn i horngånen mellan gavelväggarna insida/kanalvägg mellan detaljerna 4 & 11

[BAMBAM]

Den här artikeln kan fungera som bra referens för hornfunderingar, i den finns mycket teorier och tekniker för hornkonstruktion samlade http://p10hifi.net/planet10/TLS/downloads/Dinsdale-Horns-3parts.pdf.

Var det ungefär då som WW publicerade en ritning på ett kompakt hörnhorn? Jag vill minnas det, och jag byggde ett. Det blev inte så bra som jag önskat; jag tror det blev nedsågat till kaffeved så senare.

Var det inte detta horn du och jag byggde? Jag tyckte det blev rätt bra och har mina kvar - men jag bytte element till ett mera långslagit för 2 år sedan:

2 år senare kom den här artikeln http://stancurtis.com/PDFs/Greenbank%201972.pdf
Resultatet blev så småningom att jag hade 2 uppsättningar med Electrovoice T35B diskanthorn samt mellanregister horn och bashorn enligt artikeln drivna av U66 aktivt delningsfilter och 6*30W slutsteg. Jag tror jag har kvar den sågningsritning jag gjorde som fick fram alla bitar till bashornet ur 2st 12mm Björkplywood skivor, nästan utan spill.

Bosse

[PerStromgren]

Var det inte detta horn du och jag byggde? Jag tyckte det blev rätt bra och har mina kvar - men jag bytte element till ett mera långslagit för 2 år sedan:

2 år senare kom den här artikeln http://stancurtis.com/PDFs/Greenbank%201972.pdf
Resultatet blev så småningom att jag hade 2 uppsättningar med Electrovoice T35B diskanthorn samt mellanregister horn och bashorn enligt artikeln drivna av U66 aktivt delningsfilter och 6*30W slutsteg. Jag tror jag har kvar den sågningsritning jag gjorde som fick fram alla bitar till bashornet ur 2st 12mm Björkplywood skivor, nästan utan spill.

Bosse

Jo, precis! Jag missade din referens i det tidigare inlägget. My bad.

[JM]

Här har du ett par högtalare bestyckade med Coral 10". Oklart om det är de Coral elementen du vill ha.

http://www.tradera.com/item/170301/2172 ... r-aucio-ab

Men bestämda uppfattning är fortfarande att de gamla hornen du suktar efter är ålderdomliga komplicerade konstruktioner som ger mycket begränsad frekvensomfång samt inte så låg undre gränsfrekvens.

JM

[tordnilsson]

Vilka parametrar är lämpliga för en 10" i detta horn ?

[Rockolga]

Vilka parametrar är lämpliga för en 10" i detta horn ?

Vilket av alla hornen ?

[tordnilsson]

Det som ritningen ovan avser ( det är väl RT-3 hornet ? )
/ t

[Rockolga]

Det som ritningen ovan avser ( det är väl RT-3 hornet ? )
/ t

Fanns väl flera RT horn men Stora hornet ovan ritning skall vara en 10 " Bas eller bredband med en resonsansfrekvens runt 30HZ Idealet är Coral 10F-60 eller Likvärdigt element. coral 10F-60 ① CORAL 25cm full range ★

CORAL 10F60.jpg (21.75 KiB) Visad 13679 gånger

model. rating
model:25cmcone type full range unit
.. impedance:8Ω
program sauce input:60W
most low also. frequency:30Hz
reproduction frequency band:fo~20kHz
output sound pressure level:94dB/W/m
total. bundle:210,000maxwell
valid oscillation half diameter(a):10.7cm
oscillation series etc.. mass(mo):29g
Qo:0.45
weight:6.8kg

[PeterAkemark]

Men ett dyrt bredbandigt element är väl helt bortkastat i ett sådant horn som det ovan. Ett horn som tillåter en övre gräns runt 400-500 Hz om du har tur. Här kan du använda betydligt billigare element med samma data (Fr, Qt, Vas etc)

[MiaM]

Fast då får man inte samma Vi-Fi-upplevelse (Vi-Fi = Vidskeplig Fidelity)

[Rockolga]

Men ett dyrt bredbandigt element är väl helt bortkastat i ett sådant horn som det ovan. Ett horn som tillåter en övre gräns runt 400-500 Hz om du har tur. Här kan du använda betydligt billigare element med samma data (Fr, Qt, Vas etc)

Coral 10F-60 hade både klart bättre ljud och prestanda än de flesta andra element jag testat dessutom inte särskilt dyrt heller 900 spänn när det begav sig inte mer idag om man finner det den, ovan exemplar gick för 700 ovan horn skall inte spelas över 150Hz jag går för 80 Hz på inställningen.

[tordnilsson]

Då borde dessa gå att använda då, eller ?

http://www.seas.no/images/stories/vinta ... p25rex.pdf

( Har 2 st liggandes i väntan på ngt spännande projekt )

[Rockolga]

Då borde dessa gå att använda då, eller ?

http://www.seas.no/images/stories/vinta ... p25rex.pdf

( Har 2 st liggandes i väntan på ngt spännande projekt )

ser väl bra ut men , jag ser att det inte är gjutet chassi eller vad nu formsprutad metall betyder ? samt en minimal magnet ...detta kaske kompenseras med nått annat men både Coral & Focal har båda typ 10 kg magneter som håller konrörelserna i schack samt gjutna chassis, här 2 kg och förstärkt plåt i övrigt verkar parametrarna stå KUSLIGT rätt även djupbas egenskaperna DD " dynamic damping " , Testa flyger konen iväg har du ju alltid en till


Övrigt:
jag kommer att få ett par 19MM MDF vita industrilackade Voigthorn övers ev. med ev. diskant Coral H24 med om nån är intresserad , men Bredbandaren skall INTE ha högre verkninsgrad än max 91 db och inte under 89 då basen inte räcker/hänger med för element med en högre verkningsgrad typ 95-101- Coral beta å sånt annars är dom inte Bassvaga tvärtom http://mediaservice.nu/docs/Voightxl.HTM välljudande låda annars.

[tordnilsson]

Hej igen. Ja jag tyckte att det såg ut som om parametrarna borde stämma, bara att sätta igång då...
Lär ju ta ett tag men det kanske är värt besväret ?
/ Tord

[Rockolga]

Hej igen. Ja jag tyckte att det såg ut som om parametrarna borde stämma, bara att sätta igång då...
Lär ju ta ett tag men det kanske är värt besväret ?/ Tord

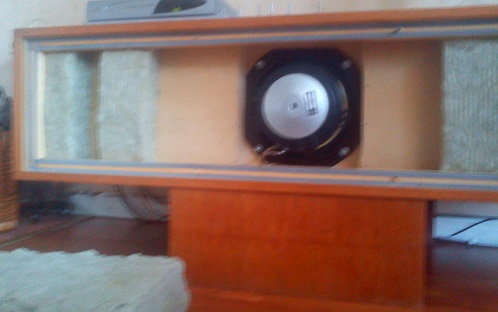

Bakstycket skruvade jag fast snyggt med Skruvstift & Hylsa/Skruvhuvud från http://www.grunda.se/ nedan :

Skruvstift

13083 Grunda Pinnskruv.jpg (15.88 KiB) Visad 13569 gånger

Skruvhuvud

710136 Grunds skruvhuvud.jpg (19.09 KiB) Visad 13569 gånger

Ps . Ta gärna gott om tid för bygget och fundera på de uppstagningar/fasningar i hornets startdel jag nämner att par inlägg opp. Samt staga opp bakstycket genom att limma/skruva på en tunnare 2" mindre skiva på insisidan som faller på plats eller bara ett par tvärreglar lodrätt.

[PeterAkemark]

Vilken del är ditt bakstycke?
