MP AB-11

[Frederik]

Hejsan!

Senaste loppisfyndet var ett par "papperskorgar" alias ab-11or.
Den ena i paret fungerar hur bra som helst, men den andra vill det inte komma någor ljud från diskanterna utan bara från basen. Är jag fel ute om jag misstänker delningsfiltret?

Om någon undrar så kostade de 60kr, så ingen större förlust om de visar sig vara skortningfärdiga

[Falkis]

testa att bara spela en diskant med hjälp av att sätta högtalarkablarna direkt på diskantens +-, men ha väldigt låg volym, bara så du hör att det susar lite... då är det inte diskanterna som gått.

[Frederik]

Nu har jag testat diskanterna och de verkar fungera bra när man kopplar in dem direkt. Via delningsfiltret är det dock knäpptyst.

Så skall jag bygga, köpa nya delningsfilter eller byta komponenter i det gamla? Eller kasta papperskorgarna i papperskorgen

Komponenterna är märkta:

"den stora" kondensatorn: Wicon elektrolytic capacitor for cross over, 24 mikroF 50 V. peak, type EC bipolar

"den lilla" kondingen: Wicon for cross over, 4,7 mikroF 50 V. peak, type EC bipolar

Spolen: ???

Motståndet: brun, röd, svart, guld= 12ohm 5% tolrans?

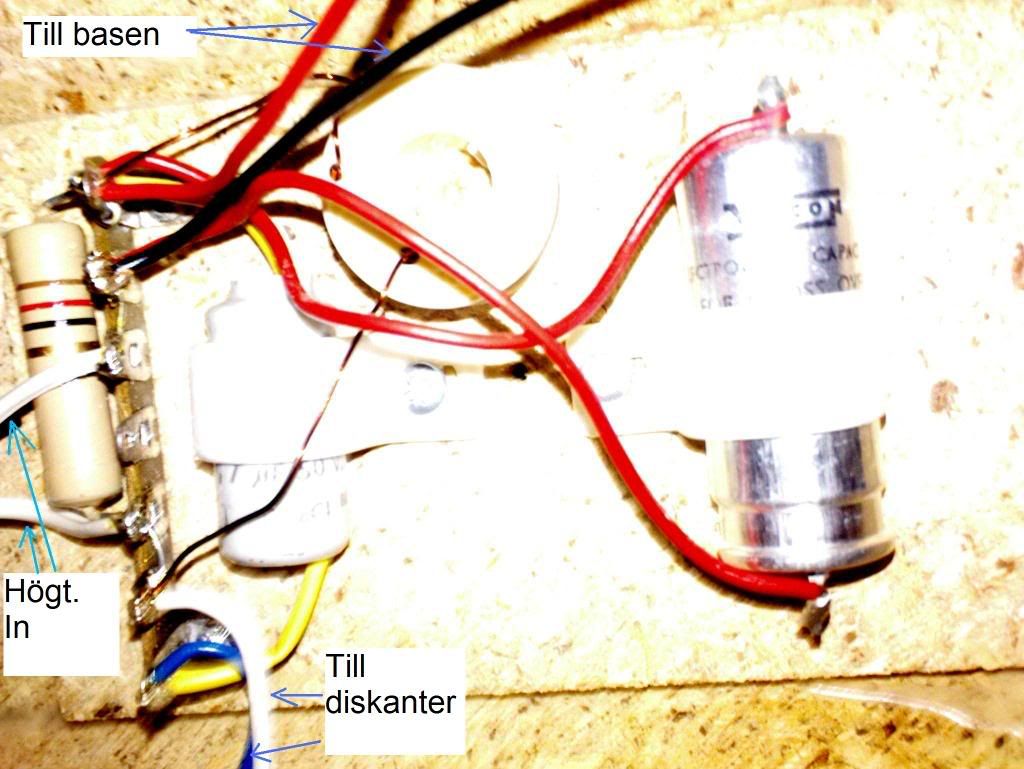

Bild:
[/img]

[rolfzetterberg]

Du ska naturligtvis fixa felet på filtret!Kolla alla kabelanslutningar till diskanterna och ev byta 4,7uF.Det är från grunden en exakt kopia av ett Peerlessfilter,men det har byggts av MP själva.Syns på utförandet.Schemat finns redan upplagt här på Faktiskt:

http://www.faktiskt.se/modules.php?name ... ic&t=24907

[vin-Tage]

Hade samma fel på mina, en omlödning av kondingen.. sen blev det ljud igen
