Skantic HF203S

[Supervee]

Hej, jag räddade en gammal (förmodligen sent 50-tal) Skantic HF203S med direktdrift (byggd i teak) från att hamna på tippen i somras.
Den verkar rätt ok, men behöver nog justeras och rengöras.
Höjden på skivtallriken t.ex. måste höjas en aning för att den inte ska skrapa i ovandelen på spelaren. Nålen måste också bytas, i övrigt verkar den fungera.
Finns det någon här som har kunskap om dessa gamla Skantic/Luxor stereogrejer? Manual, länk till bra webbsida, allt är välkommet.

MVH; Magnus.

[Greengrass]

[Supervee]

Alldeles riktigt jag blandade ihop fakta där, den drivs av ett mellan hjul.
Jag ska se om jag ta ett par bilder av den, så du får se hur den ser ut.
Fast jag är osäker på hur man bifogar en jpegfil i det här forumet.

MVH, Magnus.

[Greengrass]

[Supervee]

Jag blir f__n inte klok på hur man gör, men jag ska försöka beskriva den med ord istället.
Lådan är byggd i teak med en överdel i metallplåt där pickup och knappar sitter. Pickupen är en stadig historia i kromad metall som känns väldigt gedigen. Skivtallriken är någon sorts grå sten, marmor kanske. Det finns tre knappar längs med pickupens arm 33rpm, 45rpm, och "AV". Pickupen höjs och sänks med en liten ratt till skillnad mot de nyare spelarna som har en spak på samma ställe.
I ena hörnet sitter en liten knapp som man kan vrida åt båda håll för att finjustera hastigheten (tror jag).
Ja det väl det hela, hoppas det var någorlunda informativt.

MVH, Magnus

[Falkis]

Skicka en bild eller flera till mig så lägger jag upp i tråden...

Falkis@live.se

[Supervee]

Will do!

[Greengrass]

[Falkis]

Bättre om bilderna hamnar på forumets egen ftp...

[Greengrass]

[Falkis]

Jo

Jag hjälper gärna, men jag får besök snart av en mycket god vän, så jag kanske dröjer lite i fall att mailet kommer om en timme först, eller så!

[Falkis]

Skulle väl tro att det först och främst är en monoskivspelare med möjligheter att spela såväl 78 varvs stenkakor som vinyl..?

Ja! Kanske liknande min: http://user.faktiskt.io/Falkis/Luxor/luxor-srt-263-2.jpg

[Greengrass]

[rolfzetterberg]

Beatles??Det var ju sånt som småglina lyssnade på...

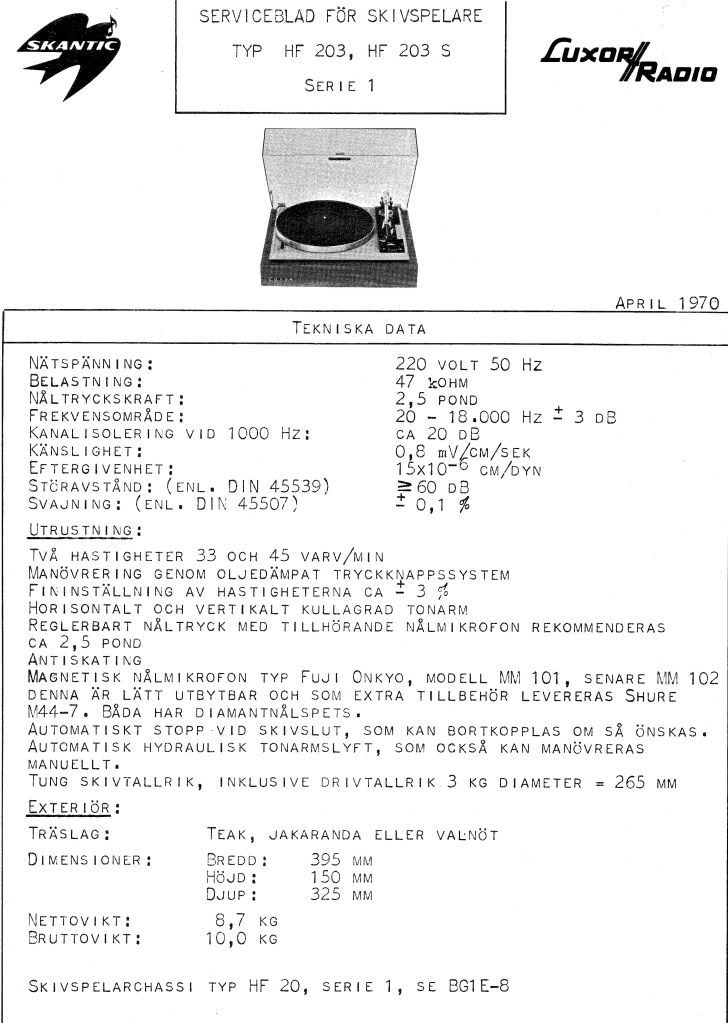

Lite data så länge:

[Greengrass]

[Supervee]

Ja, just en sån är det. Vet du om man kan höja upp tallriken på något sätt, så att den inte skrapar i?
Det och en ny din-kontakt är det enda som står mellan mig och ljuv musik.

//// Magnus.

[Greengrass]

[Supervee]

lägga något uppe på skivtallriken? det är på undersidan det tar i

[Kjell_Kranzberg]

lägga något uppe på skivtallriken? det är på undersidan det tar i

Det är alltså den fjädrande upphängningen som är dålig.
Du behöver väl öppna spelaren och titta på upphängningen till att börja med. Jag vet inte alls hur den är konstruerad. Kanske Rolf Z har en servicemanual.

[Supervee]

Eh, ja det sitter en slags fjäderanordning på axeln på undersidan av tallriken, är det den du menar?
Jag upplever att axeln "bottnar" lite för långt ner på den lilla kulan som finns inuti bronsbussningen. Och därför hamnar kanten på skivtallriken precis så lågt att den bromsas spelarens ovansida.
Jag hade hoppats justera upp bussningen, eller byta ut kulan mot en lite större, eller pressa ner axeln 1-2mm genom tallriken.
Men du menar alltså att fjädern ska göra jobbet att hålla den uppe lagom mycket.

[Kjell_Kranzberg]

Vet inte, faktiskt.
Fråga Rolf Z om han en servicemanual, eller lägg ut några bilder på hur det ser ut.

[Supervee]

Hej Rolf Z.
Har du en servicemanual som beskriver hur man justerar eller lagar, alternativt byter ut fjäderanordningen?

MVH, Magnus.

Ps. Var kan man köpa nya nåla till bra pris? Ds.

[rolfzetterberg]

Tyvärr finns det ingen bild på det här i servicemanualen.Det enda som syns någorlunda är bussningen och att den är skruvad.Sitter den fast?Kan man ev lägga brickor?
Kulan ska vara 5/32".
Fjäderanordningen eller andra liknande grejor under tallriken brukar vara till avstängningen.
Det är ju möjligt att någon kan ha tappat tallriken i golvet och att då axeln flyttats några mm,men att prova med att slå tillbaka är nog det sista jag skulle prova.
Lättast hade ju varit om någon haft en liknande och kunnat mäta hur mycket axeln sticker ut.
HF15,HF16 o HF20 verkar ha samma chassie,men bilderna är lika dåliga där.

[Supervee]

Nej, slå på stentallriken känns inte lockande. Men en bricka under bronsbussningen borde kunna funka.
Kanske är bronsbussningen skruvad så att man bara vrider upp den 1-2mm, och lägger tillbaka tallriken så är problemet löst.
Eller.... en litet större kula?

//// Magnus.

[Falkis]

/A

[Greengrass]

[Falkis]

en mycket tidig mm:are tycker jag det ser ut som!

[rolfzetterberg]

Aha,det ser ju ut som om det är ett "sub-chassie"hängande under.Då finns det säkert fjädrar eller gummibussningar som har säckat.De två uppstickande sakerna-plus minst en till -kan kanske vara upphängningen?

[Supervee]

Ja, de två uppstickade muttrarna (om man kan kalla dem för det då de saknar nyckelfattning) med lättrad yta som är säkrade med en låsring har jag haft upp. Och då följer hela chassiet med, även bussningen som tallriken är lagrad i, så det löste inte problemet.
Då tror jag mer på att lägga en bricka under bussningen. Lätt att testa också, bara jag hittar en hylsa med rätt storlek
(och som går ner i hålet). Eventuellt får jag lov att svarva/slipa ner godstjockleken (ytterdiametern) på hylsan för att den ska gå ner i hålet.

Var det någon av er som visste var man kunde få tag i ny nål?

MVH, Magnus.
