Nätströmbrytare Marantz 2216b eller 2218

av **Klinge** » 2011-12-02 22:45

Har en Marantz med totalkass nätströmbrytare. Det prasslade i nättrafon som om den kokte men det berodde på att spänningen hoppade upp och ner pga kontaktproblem i nätströmbrytaren. Med den överkopplad fungerar det bra men så kan det ju inte vara. Problemet är att brytare har en kontakt som sluter när nätet bryts och vice versa. Vad jag förstår är det för att förhindra smällar vid avstängning. Samma brytare sitter i 2216b men inte i någon annan vad jag har kunnat hitta. Någon som kanske har ett förolyckat ex av någon av dessa modellerna?

av **palton** » 2011-12-02 22:59

Jag har samma problem i min 2226B så tips på brytare som går att ersätta med mottages tacksamt.

av **thombjon** » 2011-12-03 12:37

Jag har en kassettbandspelare modell 5010 som jag har skrotat och den ser ut att ha samma av/på knapp.

Mvh Thomas

av **Klinge** » 2011-12-03 12:59

Det låter fantastiskt, men vem svarar du, mig eller palton? Jag har inte kollat vad som sitter i hans maskin men min strömbytare har en sektion för själva nätströmbrytaren och en sektion med kontakten för att kortsluta filterkondingarna i powersuppliet. Kan det vara något sådant du har?

av **Klinge** » 2011-12-03 13:18

Har kollat komponentlista och schema för 2226b och det är faktiskt samma brytare vi letar efter. Sammanträffande eller standard?

av **thombjon** » 2011-12-03 14:10

Det låter fantastiskt, men vem svarar du, mig eller palton?

Du Klinge var ju först. Men jag har inte plockat ur den så jag vet inte just nu hur den ser ut bakom skalet men en sån pryl måste väl vara en standardgrej? Jag kan och plocka ur den och ta ett kort lite senare idag.

Thomas

av **Klinge** » 2011-12-03 14:19

Helt suveränt. En riktigt standardgrej är det förstås inte i detta fallet men jag hoppas på det bästa. Ser fram emot foto på¨den.

av **thombjon** » 2011-12-03 17:30

Så här ser strömbrytaren ut i bandspelaren


av **AlNiCo** » 2011-12-03 17:35

Det duger inte att ta en strömställare från en annan lika gammal enhet. Den kommer att bli lika dålig den, om den inte redan är det. Detta är en stor brandrisk och man ska enbart byta mot en helt ny knapp. Man får absolut inte använda enheter med så här dåliga strömställare!

De är normalt specade för att användas maximalt 50,000 gånger. En äkta förbrukningsvara alltså - går ej att laga. Att försöka rengöra med kontaktsprej gör bara saken värre.

Lyckligtvis så har i princip alla gamla förstärkare samma knapp. Typen är samma som sitter i gamla datorer med AT-moderkort, och är (eller var) en väldigt vanlig standard. Dessa kan t ex hittas billigt på Ebay (ca 20 kr styck, gratis frakt).

http://www.pcguide.com/ref/power/sup/partsSwitch-c.html (info)

Annons på Ebay

av **Klinge** » 2011-12-03 17:38

Tyvärr går det inte med den brytaren. Det ska finnas ytterligare ett kontaktpar. Men tack så jättemycket för ditt engagemang och ett väldigt tydligt foto.

av **Klinge** » 2011-12-03 17:51

Jag kan visst hålla med dig AlNiCo om det förkastliga i att återanvända så gamla brytare. Problemet är att jag kan inte hitta någon annan använbar. Dessa brytarna bryter nätet 2-poligt. Dessutom sitter det som sagt ett kontaktpar som bryter och sluter över supplykondingarna vid till och frånslag. En sådan konstruktion kräver en förstärkt isolering mellan kontakterna som bryter nätet och det andra kontaktparet. Man vill ju inte gärna ha in nätspänningen på sekundärsidan. Är det verkligen sådana som användes i datorerna? Och jag vill förstås inte hålla med om att det är vad som sitter i alla förstärkare för enligt min erfarenhet är de ganska ovanliga. Jag blir förstås överlycklig om du kan överbevisa mig.

av **AlNiCo** » 2011-12-03 18:15

Vad jag menade var att de flesta gamla förstärkare har samma typ av strömställare, och det är den som jag visade tidigare, samt samma som sitter i gamla AT-datorer.

Från beskrivningen så verkar din vara väldigt annorlunda, är det en sån här? Det skulle underlätta med ett foto eller åtminstone en teckning.


av **Klinge** » 2011-12-03 18:39

Det var ju tanklöst av mig att inte ta ett foto av den. Men nu har ju du gjort det AlNiCo. Så mycket lättare det blev med en bild och det är just exakt en sådan både jag och tydligen palton behöver. Nu försökte jag lägga in en Very happy smily men det funkar inte. Tror du att du kan få denna frågan ända in i mål genom något bra förslag på var man hittar en sådan brytare?

av **dalkarl** » 2011-12-03 22:17

Jag skulle i ert fall, klinge & palton, prova att kontakta Stig Carlsson som driver Ecotec i Motala - http://www.ecotec-online.se/
Han har tydligen mycket mer prylar på hyllorna än vad som visas på företagets hemsida.

av **Klinge** » 2011-12-03 22:34

Uppskattar tipset dalkarl och har faktiskt redan skickat ett mail med förfrågan till honom. Han har ju en som nästan är rätt. Kanske han har en variant av den som kan passa. Man hoppas.

av **rolfzetterberg** » 2011-12-04 00:47

Tittade lite på switchen som Stig har och jag ställer mig väldigt tveksam till hans beskrivning av hur "extrabrytaren" fungerar.Enligt honom ska den ge en tillfällig slutning vid intryckning,men jag tror att det är en vanlig enpolig kontakt som är konstant sluten vid intryckt läge.
Så funkar i alla fall den Schadow NE15 vit som jag har framför mig.Enda skillnaden mot den blå är att den har tvåpolig extrabrytare(ungefär som på Alnicos bild).
Men å andra sidan är det ju just det som Marantzen ska ha,så det bör fungera om måtten stämmer.På denna ska extrabrytaren vara sluten under drift så att det kommer 30V drivspänning till reläkretsen,men just som man släpper ut knappen så försvinner drivspänningen direkt(behöver inte vänta på att kondingarna laddas ur)och reläet faller snabbare än annars.
Någon kan väl kolla att jag har tänkt rätt-det börjar bli sent för en gammal man...

av **Klinge** » 2011-12-04 10:11

Rolf, nu talar du om en relälösning som Marantz tydligen har på samma problem som man har extrabrytaren till i min 2218. Vid intryckt knapp, läge ON, ligger denna kontakten öppen i mitt fall. Vad jag förstår har den vita Schadow NE15 den behövliga funktionen eftersom sekundärkontakten ser ut att vara växlande. Problemet är att nätbrytaren är specad för 4A/64A 250 Vac. Marantzbrytaren är specad för 5A/80A 250Vac. Det finns en Schadowbrytare NE30 med dessa specarna men tycks vara lite annorlunda rent fysiskt. Ska kolla detta med Stig i morgon. Ofta går det ju att få till olika kombinationer så jag hoppas att han kan komma fram till något som passar. Med alla goda råd jag får känns det som jag kommer närmare och närmare en lösning.

av **flathead** » 2011-12-04 13:06

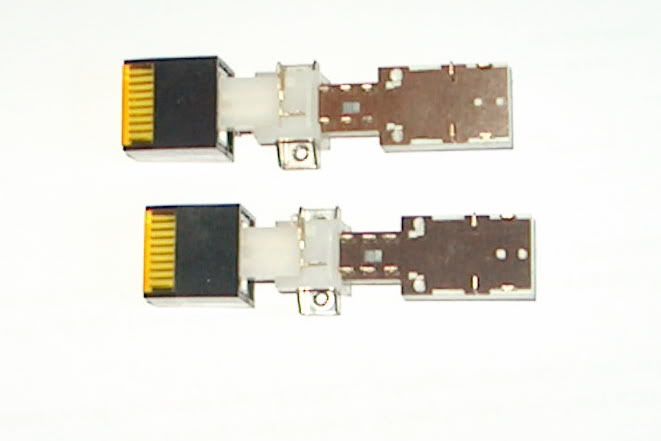

Den här NE15 brukar jag stoppa i OA6.2 den verkar ha de funktioner som krävs.

Tyvärr även den 4A specad.

Med bra konding över brytarn kanske det går ändå eller nån thermistor för att minska rusströmmen.


av **Klinge** » 2011-12-04 18:00

Jag har övervägt att göra det du nämner flathead. Men apparaten är elsäkerhetsgodkänd med den brytaren där sitter och då ändrar jag ogärna till det sämre. Stig har en brytare som uppfyller kraven men sitter tyvärr på en gemensam hållare med två andra omkopplare. Jag tror att det är möjligt att flytta den till en egen. Om det går så kommer så klart frågan om min tryck-knapp passar på axeln. Ska kolla det hela med Stig i morgon.

av **flathead** » 2011-12-04 18:38

Det är inget problem att flytta nya brytaren till gamla hållaren.

Det är bara att böja till dom 4 stiften som håller brytaren i hållaren och sen glider den lätt ur.

Shadow och flera andra tillverkare har samma mått på infästning.

Andra är att såga av gemensamma hållaren och borra nya fästhål.

Det låter som du har löst problemet.

av **Klinge** » 2011-12-04 18:55

Det låter bra det där du skriver att infästningarna är samma. Men den där brytaren ser lååång ut. Brytaren som sitter där i dag är totalt 48 mm och utrymmet som finns är 59 mm. Men går allt i övrigt så försöker jag modifiera plåten som kommer bakom. Spännande! Synd att det inte finns några måttspecar på brytaren.

av **flathead** » 2011-12-04 20:04

Brukar gå att söka på typen och få en spec.

ITT köpte Shadow så sök på något eller båda och beteckningen på brytaren.

av **orven** » 2011-12-04 20:51

Vanlig i TV apparater.
Längst upp till vänster är en vanlig strömbrytare och billig.
Den finns i utförandet kretskortsmontage eller kabelanslutning typ den som är längst ner till höger.
Har valbara lägen på dom 3 vänstra stiften. Till eller från som man själv vill ha det.
Övriga ihoprafsade från min låda är också vanliga i bl. a. TV.
Plåten med skruvhål är oftast utbytbar mot den som man har på sin egen defekta strömbrytaren.
Kolla i en Radio TV verkstad. En välsorterad serviceverkstad, har alltid några extra strömbrytare liggandes.

av **flathead** » 2011-12-04 20:55

Kolla med Stefan på Bhiab han har två typer av N30 med småsignalomkopplare.

7 eller 9:- st kan ju vara värt ett försök.

Han har en rackarns massa mer än vad som finns på hemsidan.

Ta en bra bild och maila honom så får han nog fram en på ett par dagar.

av **Klinge** » 2011-12-04 21:57

Jag kollar först med Stig på ecotec. Han har ju någon annan variant än Schadow också.

Orven, bilderna du har skickat är klart intressanta men klarar de specen på 5A/80A? Jag har sett några men de tycks ligga på omkring 2,5A kontinuerlig ström i allmänhet även om de kan klara 100A momentant..

av **orven** » 2011-12-05 12:50

Klinge skrev:Jag kollar först med Stig på ecotec. Han har ju någon annan variant än Schadow också.

Orven, bilderna du har skickat är klart intressanta men klarar de specen på 5A/80A? Jag har sett några men de tycks ligga på omkring 2,5A kontinuerlig ström i allmänhet även om de kan klara 100A momentant..

4 Amp. vid 250 volt och 5 Amp. vid 120 volt står det på strömbrytaren.
Enligt schemat så är primärsidan avsäkrad med 1,6 Amp. T på 220 volt och 2 Amp. vid 110-120 volt.

av **Klinge** » 2011-12-05 13:02

Tack orven. Bättre än väntat. Man vågar väl inte hoppas att det står något om momentanströmmen?

av **orven** » 2011-12-05 13:10

Klinge skrev:Tack orven. Bättre än väntat. Man vågar väl inte hoppas att det står något om momentanströmmen?

1,6 Amp. är en liten ström och då ska man beakta att säkringen är beräknad i överkant med tanke på att trafon suger till vid tillslag för den ska ju mättas s.a.s.
4 eller 5 Amp. strömbrytare räcker mer än väl.

av **Klinge** » 2011-12-05 13:21

Håller med dig. Det jag hänger upp mig på lite är märkningen på den befintliga brytaren 5A/80A. Jag har aldrig sett en sådan märkning förut trots att jag har sysslat med en hel del el/elektonik. Har förstått att de 80A är en momentanström. För vilken varaktighet då? Känner du till något om det? Hur som helst så ska jag köra ner till den lokala Tv-firman i em och kolla vad de har i brytarväg.

av **orven** » 2011-12-05 15:46

Klinge skrev:Håller med dig. Det jag hänger upp mig på lite är märkningen på den befintliga brytaren 5A/80A. Jag har aldrig sett en sådan märkning förut trots att jag har sysslat med en hel del el/elektonik. Har förstått att de 80A är en momentanström. För vilken varaktighet då? Känner du till något om det? Hur som helst så ska jag köra ner till den lokala Tv-firman i em och kolla vad de har i brytarväg.

5 Amp. Kontinuerlig drift.
80 Amp. för ett ögonblick och för den tid det tar för att en säkring ska utlösa.
