Problem med DUX tapc 3000

[TheKivi]

Hejsan!
jag har en gammal DUX tapc 3000 som bara har en fungerande högtalarutgång, och jag just inga kunskaper att tala om när det gäller elektronik.
Så jag tänkte jag skulle fråga om det är någon som har någon idé om vad felet kan vara?

Jag är ny här så jag ber om ursäkt om tråden har hamnat lite konstigt.

[rampitsch]

Hej TheKivi

Först och främst vill jag välkomna dig till forumet. Ser att det är din första post, men du kanske har hängt här ett tag och läst en del.

Sen vill jag be om ursäkt å forumets vägnar att det har gått så lång tid utan att du fått svar. Tyvärr vanligt i semestertider, jag har själv haft dålig koll i sommar.

Svar på din fråga är i korta drag att det kan vara mer än ett fel.
Är det alltid helt tyst på den högtalaren? Oavsett om du spelar linjekälla eller radio?

Finns det möjlighet att dela på försteg och slutsteg? I sådant fall kan man koppla kablar mellan försteg och slutsteg i kors, så att vänster kanal blir höger, osv. Då kan man avgöra om det är försteget eller slutsteget som är paj.

Lycka till!

//Rampitsch

[PerStromgren]

Finns det ett hörlursuttag? Funkar bägge kanalerna där?

[TheKivi]

Hej TheKivi

Först och främst vill jag välkomna dig till forumet. Ser att det är din första post, men du kanske har hängt här ett tag och läst en del.

Sen vill jag be om ursäkt å forumets vägnar att det har gått så lång tid utan att du fått svar. Tyvärr vanligt i semestertider, jag har själv haft dålig koll i sommar.

Svar på din fråga är i korta drag att det kan vara mer än ett fel.
Är det alltid helt tyst på den högtalaren? Oavsett om du spelar linjekälla eller radio?

Finns det möjlighet att dela på försteg och slutsteg? I sådant fall kan man koppla kablar mellan försteg och slutsteg i kors, så att vänster kanal blir höger, osv. Då kan man avgöra om det är försteget eller slutsteget som är paj.

Lycka till!

//Rampitsch

Hej, det är så att den har fyra högtalarutgångar(två per kanal) och det är bara en av de högra som fungerar, oavsett om jag använder skivspelare, kassettbandspelare, radio eller separat kassettdeck.
jag vet inte om det går att dela försteg och slutsteg jag har inte plockat isär den än.

Finns det ett hörlursuttag? Funkar bägge kanalerna där?

japp det finns hörlursuttag men även där fungerar bara högra kanalen.

jag ber om ursäkt att jag inte svarade tidigare men jag fick mycket att göra när skolan började igen.

[Elektronror]

Absolut först måste vi konstatera om det är för eller slutsteget. Finns det inga pre out/main in så blir det fram med lödkolv, om du nu har någon.

Är det slutsteget är det något elektriskt men är det försteget är det oftast mekaniskt (skitiga kontroller mm). Sladdar som lossnat finns ju också alltid med på listan men det är inte så troligt.

[TheKivi]

Okej, så jag provade att koppla kablarna mellar för och slutsteg i kors. då hade jag fortfarande ljud i höger högtalare.
så om jag förstår det här rätt då så är det fel på slutsteget?

[Elektronror]

Slutsteget eller strömförsörjningen. Troligtvis inte strömförsörjningen för då borde det vara samma fel i höger kanal.

Börja med att öppna upp locket och rota runt lite. Leta runt efter trasiga komponenter (brända motstånd, läckande kondensatorer mm.) samt dåliga anslutningar.

Ta gärna någon bild på slutsteget. Har inte en aning om hur denna förstärkare ser ut. Någon som kanske har ett schema???

[TheKivi]

Jag har kikat lite i den men ser inget uppenbart fel, så jag tog en drös bilder och slängde upp dom här http://imgur.com/a/QeCZ6.

De sju sista bilderna är på slutsteget.

[Elektronror]

Kan inte se något uppenbart fel.

Har du en lödkolv?

Vad är det förresten som sitter i de där plasthållarna vid högtalarterminalerna? Ser ut som säkringar.

[TheKivi]

Ja jag har en lödkolv, och ja det är säkringar(1.25A) som sitter där.
Jag har bytt dom så tyvärr var det inte dom det var fel på.

[Elektronror]

Börja med att byta plats på de där 1000uF 25v elektrolyterna. De är oftast de första som torkar ur.

[TheKivi]

Det gjorde ingen skillnad, Provade även byta plats på dom mindre(som ligger ner) men det gjorde inte heller någon skillnad.

[Elektronror]

Mät alla spänningar i höger kanal och gå sedan över till vänster och jämför. Räcker med att du mäter bas, katod och emitter på alla transistorer. Ta det lugnt så att du inte kortsluter något.

[TheKivi]

Jag hittade en transistor med ett trasigt ben, så jag provade å ta bort den och jag har fortfarande ljud i högra högtalaren.

[Elektronror]

Vad heter transistorn? Självklart måste den bytas ut innan du spelar på den igen.

[TheKivi]

det saknars tyvärr bokstäver på den men det som går att läsa är 547 och P3. det finns en annan transistor på den högra sidan av kretskortet som heter
BC547 P414 om det är till nån nytta.

[Elektronror]

BC547 finns faktiskt fortfarande att köpa. Finns på Elfa men finns även på andra ställen om man letar.

Jag antar att transistorn satt i den trasiga kanalen (vänstra)? I så fall kan du ta den som sitter i högra och testa. Sätt dock balansen fullt på vänster och prova bara i en sekund så inget annat går sönder.

[TheKivi]

Jag provade att göra som du sa men jag fick ändå inget ljud från vänstra kanalen så det måste vara något mer som är trasigt.

Det känns ju lite dumt att bara beställa en transistor så det kanske är lika bra att köpa lite andra komponenter på samma gång.

[PerStromgren]

Har du ett schema? Oscilloskop? Dessa bägge underlättar alldeles oerhört!

[Elektronror]

Ta bort säkringen till högra kanalen så slipper vi att den också går sönder.

Okej, inte elektrolyterna eller den trasiga transistorn. Har du mätt alla kablar?

Koppla in en skräphögtalare eller skräphörlur och peta på ingången till slutsteget. Då ska det börja brumma kraftigt.

[TheKivi]

Har du ett schema? Oscilloskop? Dessa bägge underlättar alldeles oerhört!

Tyvärr har jag varken schema eller oscilloskop.

Ta bort säkringen till högra kanalen så slipper vi att den också går sönder.

Okej, inte elektrolyterna eller den trasiga transistorn. Har du mätt alla kablar?

Koppla in en skräphögtalare eller skräphörlur och peta på ingången till slutsteget. Då ska det börja brumma kraftigt.

Provade att koppla in ett par skräp hörlurar och det brummade i båda kanalerna utan att jag petade på något.

[Elektronror]

Så med en transistor borttagen brummar det i båda kanalerna? Märkligt. Säker på att någon sladd inte lossnat?

[TheKivi]

Det blir märkligare, det kommer fortfarande ljud i högra kanalen mycket lågt men det hörs med volymen på högsta.

Jag kan inte hitta någon sladd som sitter löst.

[Elektronror]

Transistorn sitter väl kvar i vänstra? I så fall är det den som gör att ljudet inte fungerar i höger längre. Ta ut säkringen till högra kanalen då den kan gå sönder om det saknas något, t.ex en transistor.

Okej, men det brummar ändå i vänstra kanalen. Ändras brummet då du petar på ingången till slutsteget? Prova även att kortsluta ingången.

[TheKivi]

ja transistorn sitter kvar i den vänstra kanalen och jag har dragit ur säkringen till högra.
Den vänstra kanalen brummar likadant hur jag än gör, den högra vill inte brumma vad jag än gör men ljudet försvinner när jag kortsluter ingången.

[Elektronror]

Ja höger verka fungera precis som den ska i alla fall.

Jag tror att du får löda loss alla transistorer i vänstra slutsteget och mäta dem. Det är inte så många så det tar inte så lång tid. Se bara till att sätta tillbaka de på rätt plats.

[TheKivi]

Okej, det får bli ett projekt för morgondagen.

[rolfzetterberg]

Troligtvis ett ZU10 chassie byggt av NEFA i norrköping.

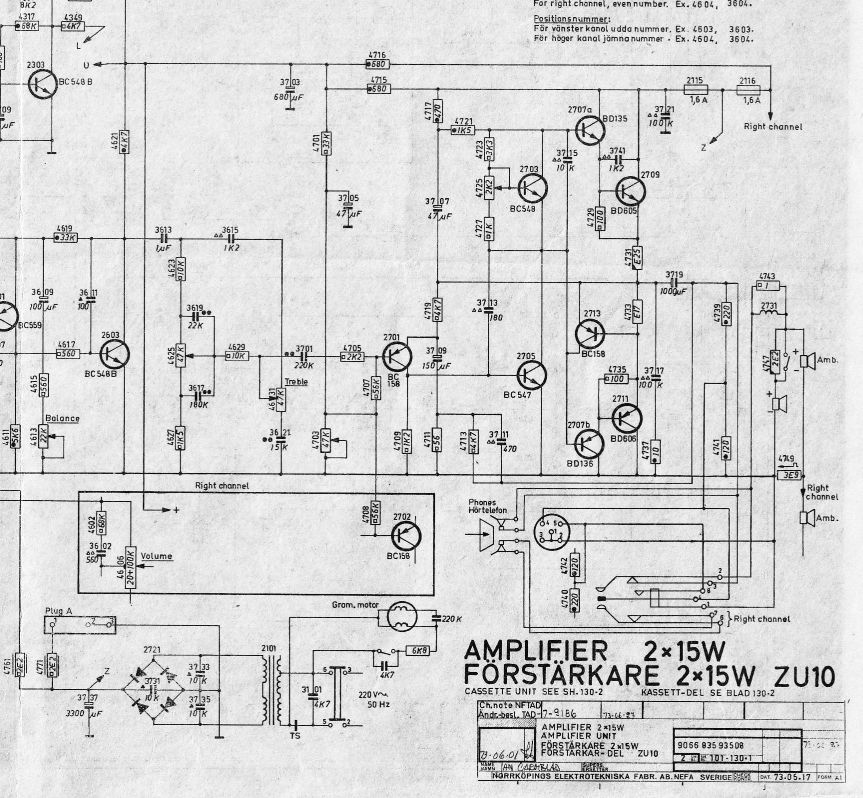

Philips ZU10 chassie part sch.jpg (166.24 KiB) Visad 3948 gånger

[Elektronror]

Tack Rolf!

De där 1000uF på utgången kan du med fördel byta mot 2200 eller högre. Med värdet 1000uF skär de av basen vid 40hz.

[TheKivi]

Troligtvis ett ZU10 chassie byggt av NEFA i norrköping.

Tack så mycket för att du gör mitt liv lättare.

Tack Rolf!

De där 1000uF på utgången kan du med fördel byta mot 2200 eller högre. Med värdet 1000uF skär de av basen vid 40hz.

Då skiver jag upp det på inköpslistan.
