Telefrang Lab F förstärkare

[RogerGustavsson]

Är det någon som har information, schema etc. på en sådan här?



Den lånebilden var visst lite mörk...

[Fjonkalicious]

Snygg!

[rolfzetterberg]

Finns beskriven och testad i RoT jan-73.

[MiaM]

Om jag inte minns fel så väljer man radiokanal genom att trycka in radio samtidigt som tape/phono i olika kombinationer, eller nåt sånt.

[rolfzetterberg]

Jag provade först Imgur,men kvaliteten försvann pga för stark komprimering.
Hittade den här gratissajten för PDF.Verkar sympatisk.Berätta gärna vad ni tycker.
För att ladda ner-klicka på PDF.
https://pdf.yt/d/5OBEnF2g5JFREAu6

[Bill50x]

Jag provade först Imgur,men kvaliteten försvann pga för stark komprimering.
Hittade den här gratissajten för PDF.Verkar sympatisk.Berätta gärna vad ni tycker.
För att ladda ner-klicka på PDF.
https://pdf.yt/d/5OBEnF2g5JFREAu6

Kul att få läsa denna gamla artikel! Minnet att på lunchtid på reklambyrån i Göteborg bläddra igenom R&T och uppleva en sådan apparat tillverkad i Götet ...

Tack för länken!

/ B

[MiaM]

Notera att antalet skjutpotentiometrar skiljer mellan bilden i tråden och i RT-testet. Månne ett till band på equalizern?

[rolfzetterberg]

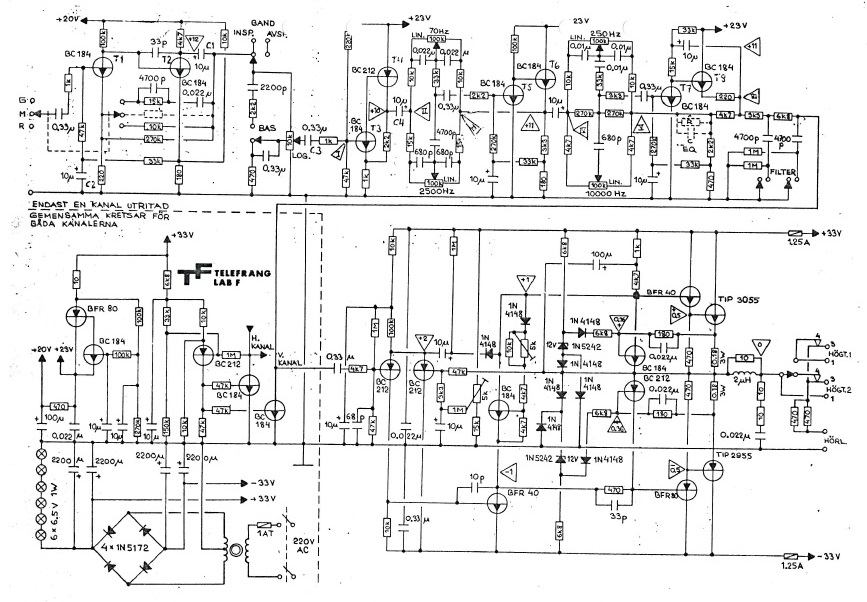

Telefrang LAB F schema.jpg (197.34 KiB) Visad 1837 gånger

[rolfzetterberg]

Den extra skjutpoten är nog till tunern för att få möjlighet att stämma av hela bandet.
