Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-05-26 21:54

Nu när man har kommit igång med en skaplig rensning i källaren så vad händer.Det ramlar in nya saker.En granne kom ner med två backar vinyl en dux vinylspelare och den här Audio-pron.Grannen sa att slutsteget hade gått men jag hittade två säkringar som hade gått.Hur ska man kolla att den fungerar?Det är inga högtalare till den och vad jag förstått är det bara en sorts högtalare som fungerar..............Är det ingen som har ett par A3-45 or i Stockholms trakten som man skulle kunna låna.
Är den bara att slänga om jag inte får tag i några högtalare??????

Bredvid fundering....a101an är ju utvecklad från NAD 3240pe.Jag har en 7240 pe (städ fynd) är den reciverversionen ?
Har även en NA7150 (fått av en granne)power envelope .Är pe förkortningen av det och vad menas med ett kraft kuvert? Parcel hade jag köpt...(kraft paket).
Tacksam för svar....

Användarvisningsbild
Svempa

Inlägg: 139
Blev medlem: 2007-07-24

Re: Audio-proA101 ACE fundering

Inläggav Svempa » 2015-05-26 23:54

A101 gjordes i flera olika utföranden för olika högtalare. Det ska sitta en etikett på baksidan som visar vilken högtalare den är avsedd för. Det går att provköra med andra högtalare bara man ser till att de har tillräckligt hög impedans. Ljudet kommer dock inte bli som avsett. Det går också att modifiera den tIll en vanlig förstärkare utan ACE bass. Det såldes också ett antal A101 utan högtalare som var modifierade.

Power envelope betyder att slutsteget har dubbla matningsspänningar för att man dynamiskt ska kunna få ut betydligt högre effekt under korta perioder. I A101 hade man kopplat bort den högre matningsspänningen och slopat alla komponenter som hörde til den.

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-05-27 21:35

Tack för info.Nu blev jag lite klokare....
På etiketten bak står det A3-45.
Hur får man till kontakten det är ju tre pinnar och två kablar......
8 Ohm ska det vara.

Och det där med kuverten.....Kan man då spela högre med NAD stärkarna än med Auido-pron?

så var det det där med rensning.................
Vilken behåller jag

Användarvisningsbild
momus

Inlägg: 332
Blev medlem: 2008-02-20
Ort: Kungsängen

Re: Audio-proA101 ACE fundering

Inläggav momus » 2015-05-28 11:30

Förstärkaren är en NAD-stärkare, aningen modifierad (högtalarugtången) för att passa en trevägare av Audio Pros design. Trevägaren var tillverkad i Danmark och hade en tiotumsbas placerad precis intill golvet (element made in Taiwan). Högtalaren var ungefär metern hög och bestod alltså av bas, mellanregisterr och diskant. Låter faktiskt riktigt bra. Använder en kombination Audio Pro A3 - 45 i min undervisning och ljudet fyller lätt en föreläsningssal på ca 100 kvm. Audio Pro tillverkade också en enklare variant ombyggd för att passa en tvåvägare, också tillverkad i Danmark med en SEAS 5 tummare och en metalldome. Kopplingen mellan stärkare och högtalare var en enklare variant av Karl Erik Ståhls patent där man "lurar" högtalarelementen att vara bättre än vad dom är (Ace Bas). Ett patent som sen dök upp i förstärkare/högtalare av märket Sharp och sen dök samma sak upp i subwoofers av Yamahas tillverkning. Audio Pro A 2 - 25 (den mindre med NAD förstärkeri) och Audio Pro 3 -45 tillverkades i början på nittiotalet som en slags billighetsvariant av Audio Pro 2 -2 (tror jag den hette). Audio Pro 3 - 45 fanns bara ett kort tag på marknaden eftersom (här är jag lite osäker rent källkritiskt) Audio Pro fick ekonomiska problem och närmade sig en konkurs. Dom krävdes på bankgaranti och en stor del av Audio Pro 2 -25 och 3 -45 såldes ut billigt på On Off- varuhus runtom i landet hösten 1993.

Användarvisningsbild
STDI
Carlssonsk apostel

Inlägg: 2698
Blev medlem: 2009-10-06
Ort: ho-acoustic

Re: Audio-proA101 ACE fundering

Inläggav STDI » 2015-05-28 12:54

momus skrev:Förstärkaren är en NAD-stärkare, aningen modifierad (högtalarugtången) för att passa en trevägare av Audio Pros design. Trevägaren var tillverkad i Danmark och hade en tiotumsbas placerad precis intill golvet (element made in Taiwan). Högtalaren var ungefär metern hög och bestod alltså av bas, mellanregisterr och diskant. Låter faktiskt riktigt bra. Använder en kombination Audio Pro A3 - 45 i min undervisning och ljudet fyller lätt en föreläsningssal på ca 100 kvm. Audio Pro tillverkade också en enklare variant ombyggd för att passa en tvåvägare, också tillverkad i Danmark med en SEAS 5 tummare och en metalldome. Kopplingen mellan stärkare och högtalare var en enklare variant av Karl Erik Ståhls patent där man "lurar" högtalarelementen att vara bättre än vad dom är (Ace Bas). Ett patent som sen dök upp i förstärkare/högtalare av märket Sharp och sen dök samma sak upp i subwoofers av Yamahas tillverkning. Audio Pro A 2 - 25 (den mindre med NAD förstärkeri) och Audio Pro 3 -45 tillverkades i början på nittiotalet som en slags billighetsvariant av Audio Pro 2 -2 (tror jag den hette). Audio Pro 3 - 45 fanns bara ett kort tag på marknaden eftersom (här är jag lite osäker rent källkritiskt) Audio Pro fick ekonomiska problem och närmade sig en konkurs. Dom krävdes på bankgaranti och en stor del av Audio Pro 2 -25 och 3 -45 såldes ut billigt på On Off- varuhus runtom i landet hösten 1993.

Min fetning i citatet.
Finns/fanns det både Audio Pro A2-25 och Audio Pro 2-25?
Du använder båda varianterna. Och den "vanliga" Audio Pro 2-25 som jag känner till (jag har ett par som väntar på kanter) hade en 8-tums bas, och inte 5-tums som du skriver.
OD-11, 3xOA12(T22+B65OAII), OA52.N, 2xL8, SC6, SC6.2

Användarvisningsbild
RogerGustavsson

Inlägg: 23777
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: Audio-proA101 ACE fundering

Inläggav RogerGustavsson » 2015-05-28 13:13

Det fanns Audio Pro A2-2 med A100 förstärkare (tillverkad av Luxor).

Det fanns också A2-5 med A101 (NAD).

Golvarna A3-45 med A101 saknar jag bild på.


Högtalarna ansluts med XLR-kontakter och treledad kabel på A100 och A101.

Audio Pro 2-25 är en "vanlig" högtalare som inte körs med ACE-koppling.

Användarvisningsbild
momus

Inlägg: 332
Blev medlem: 2008-02-20
Ort: Kungsängen

Re: Audio-proA101 ACE fundering

Inläggav momus » 2015-05-29 10:42

OK

Det hade varit bra om jag gått ner en våning på mitt jobb och kollat. Nu slant jag i minnet och på tangenterna.

A 2 - 2, förstärkare tillverkad av Luxor i Motala (inte högtalarna).
Hade faktiskt ingen phonoingång (CD:n hade börjat bli populär). Intressant var att högtalaren var "metallskodd" (aluminium tror jag) men faktiskt byggd i trä. På baksidan satt en slavbas som för några år sen fanns som reservelement på HiFiKit. Jag har en anläggning som jag använder som "ljudlimpa" till min plattTV.

A 2 - 5

NAD-stärkare med anor från slutet på åttiotalet - början på nittiotalet, kallad A 101 ACE BASS
Högtalare svarta eller vita. Femtums SEAS - bas och metalldomediskant. På mitt jobb har jag sex stycken anläggningar, vita. Används företrädesvis som kontrollhögtalare i studio.

A 3 - 45

Samma som ovan med den skillnaden att högtalarna är trevägs med tiotumsbas (kanske åtta, har inte mätt men bytt) längst ner vid golvet, mellanregister och diskant nästan högst upp. Två "asymmetriska" löstagbara fronter, plastram med tyg.
Anslutning till högtalare: tre pins XLR fast bara två ledare till högtalarna. Konstigt eftersom både A 2 - 2 och A 2 -5 har tre ledare mellan stärkare och högtalare.

Användarvisningsbild
Eri
Händige herrn

Inlägg: 1227
Blev medlem: 2006-04-29

Re: Audio-proA101 ACE fundering

Inläggav Eri » 2015-05-29 14:42

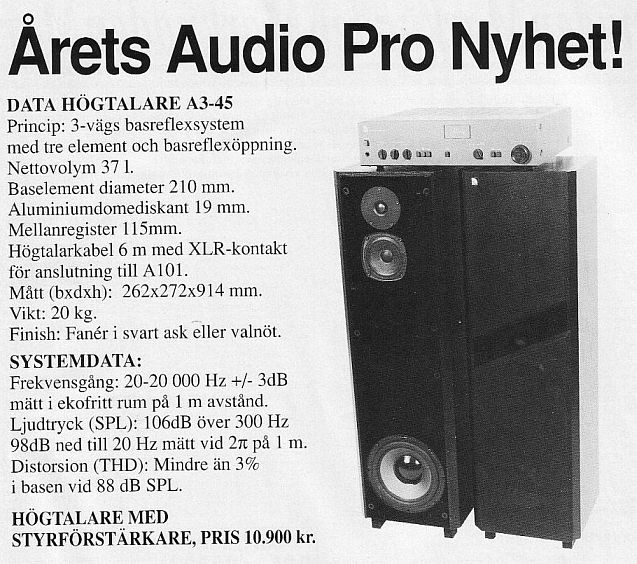

Det är en åttatummare i A3-45. Samma element sitter i B1-20.
Medlem i MEK

Användarvisningsbild
RogerGustavsson

Inlägg: 23777
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: Audio-proA101 ACE fundering

Inläggav RogerGustavsson » 2015-05-29 19:19

Hade A3-45 ingen ACE? Tänker på att de inte hade treledare mellan högtalare och förstärkeri som övriga med ACE.

Användarvisningsbild
Svempa

Inlägg: 139
Blev medlem: 2007-07-24

Re: Audio-proA101 ACE fundering

Inläggav Svempa » 2015-05-29 20:45

Visst har A3-45 ACE! När A2-2 och A2-5 konstruerades ville man hålla strömmen genom baselementet separerad från diskanten för att ACE-kretsen skulle fungera optimalt. Därför valde man en trepolig kontakt. När man konstruerade A3-45 insåg man att man kan försumma bidraget från mellanregister och diskant eftersom ACE-kretsen ändå i huvudsak bara baseras på avkänningen av lågfrekventa strömmar. Därför räcker det bra med en tvåledare.

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1459
Blev medlem: 2005-02-18

Re: Audio-proA101 ACE fundering

Inläggav rolfzetterberg » 2015-05-29 21:09


Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-05-30 14:02

Häftigt mycket kunskap som finns här men
Jag säger som Hasse Alfredsson med den sinnesvages monomana envishet återvänder jag till orginalmanuskriptet.
Jag vill ju testa om det finns något liv förstärkaren så jag har införskaffat ett par XLR kontakter men där är tre pinnar
och högtalarsladden har ju bara två ändar. Vilka pinnar ska man använda?

Sedan har vi frågan om mina NAD-recivers.vilken är värd att spara.försöker som sagt att rensa

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1459
Blev medlem: 2005-02-18

Re: Audio-proA101 ACE fundering

Inläggav rolfzetterberg » 2015-05-30 14:38

Är det till att ha sökt på nätet efter något matnyttigt?Nehej,inte det.Hade herr Lasse gjort sålunda hade han hittat denna läsbara publikation:

http://www.cieri.net/Documenti/Schemi/A ... 20A101.pdf

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-05-30 15:06

Denna publikation är nedladdad och på papperskopia.
Inte hjälpte det,för många siffror och konstigt
Ska försöka kolla igen :oops:

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-05-30 15:09

Är "resistor" kontakten till högtalarna?

Användarvisningsbild
RogerGustavsson

Inlägg: 23777
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: Audio-proA101 ACE fundering

Inläggav RogerGustavsson » 2015-05-30 15:38

Nu verkar schemat nämna A2-2 och A2-5, de högtalarna som ansluter på alla tre pinnar i XLR-kontakten. Pinne 1 och 3 verkar vara direkt anslutna till effektstegets utgångar. Pinne 2 har koppling till motståndet för den tredje ledaren.

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-05-30 16:25

I publikationen står det bara om A2-2 och A2-5 inte om A3-45.
A3-45 tar 2 pinnar.Nu har jag inte A3-45 utan ska prova med någon vanlig högtalare.
Jag förstår inte och hittar inte vilka pinnar jag kan använda.

Användarvisningsbild
RogerGustavsson

Inlägg: 23777
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: Audio-proA101 ACE fundering

Inläggav RogerGustavsson » 2015-05-30 16:47

Pinne 2 är + från slutsteget. Pinne 3 är ansluten till - (jord). Där skulle jag prova. Är AX Processor själva ACE-kretsen?

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-05-30 16:52

Pinne 3 är då den undre ensamma
Pinne 2 den till vänster
som den ser ut från apparaten(seen from outside)

Användarvisningsbild
mangrove

Inlägg: 1680
Blev medlem: 2008-12-25
Ort: oakustisk

Re: Audio-proA101 ACE fundering

Inläggav mangrove » 2015-05-30 19:13

Det finns ett par A3-45 (utan förstärkare) till salu på Myrorna i Ropsten. En femhundring kostar de. Kanterna på basarna är i gummi och var OK vid snabb besiktning.

Vad är oddsen, någon?

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-05-30 19:28

hoppas ni håller tummarna........

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-06-01 16:41

Högtalarna är räddade .....
Förresten såg jag att pinnarna är numrerade.Det hade jag ingen aaaaning om.......

Användarvisningsbild
mangrove

Inlägg: 1680
Blev medlem: 2008-12-25
Ort: oakustisk

Re: Audio-proA101 ACE fundering

Inläggav mangrove » 2015-06-02 00:26

Så hur låter det? :)

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-06-02 20:53

Jaaaa.Ett kort och distinkt poff följt av två blixtar.........
Två säkringar gick och utan tvekan.
letar för tillfället efter min multimeter.....

tomsei

Inlägg: 1
Blev medlem: 2015-07-26

Re: Audio-proA101 ACE fundering

Inläggav tomsei » 2015-07-26 19:14

Jag har ett fungerande A101 + A3-45 och det låter helt fantastiskt, definitivt värt att försöka fixa. Behöver du mätvärden eller liknande så hör av dig.

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2015-07-27 15:39

Det skulle vara trevligt men för tillfället har jag ingen aning om hur mätvärden ska användas.
Väntar på en grundkurs av en granne ......

Användarvisningsbild
Lasse-pin

Inlägg: 240
Blev medlem: 2011-11-19
Ort: HÄGERSTEN

Re: Audio-proA101 ACE fundering

Inläggav Lasse-pin » 2016-05-04 21:13

Det blev ingen grundkurs...Den hamnade istället på Ingarö för rep.
Nu fungerar den, efter att flyttat pinne 3 till pinne 1........................
Tordes inte testa ordentligt nu ikväll. Det jag hörde lät...............
