spollampa

[Enfin]

Hej

Jag är ny här och även ny i vintage-branschen.
Kom över en Blaupunkt Audiotron 90 som jag antar är en gammal ganska ovanlig reciever. Mycket elektronikrengöring och en del micklande senare kom det ett varmt och härligt ljud ur den. Mätarna lyser dock inte och det är inte lätt att hitta spollampor 6,5 x 29 mm ca 8 V.
Vart brukar ni vända er i ett sånt här läge?

mvh
Bengt

[Perfector]

Hej

Jag är ny här och även ny i vintage-branschen.
Kom över en Blaupunkt Audiotron 90 som jag antar är en gammal ganska ovanlig reciever. Mycket elektronikrengöring och en del micklande senare kom det ett varmt och härligt ljud ur den. Mätarna lyser dock inte och det är inte lätt att hitta spollampor 6,5 x 29 mm ca 8 V.
Vart brukar ni vända er i ett sånt här läge?

mvh
Bengt

Är inte det samma som gamla spollampor till bla. opel?
Iofs 12 volt men om du tar en med 5 watt effekt så kan det bli lagom vid 8 volt

[Enfin]

Bra ide´! Tack för den!
Ska prova ekonomiljus.se också.
Förövrigt har recievern möjlighet till 3 par högtalarna och kontroller för inte bara bas och diskant utan även mellanregister. Lite udda i min värld...

[rolfzetterberg]

Undrar om inte det ska vara 8V 250mA som är den vanligaste modellen till skalbelysning i japanska grejor.Ska du ha till enbart mätarna brukar det vara miniatyrtyper.
Spollampor(rörlampor,fuse lamps) borde gå att få tag på i Sverige.
Billampor drar tyvärr oftast för mycket ström för att passa bra i receivrar.

En bild på innanmätet skulle vara bra.

[darkg]

Spollampa är väl eg festoon lamp, med spetsiga ändar.

[Enfin]

Den här har inte spetsiga ändar. Lampan kläms fast i fjädrande klämmor runt socklarna så jag gissar att det även funkar med spetsiga ändar.

rolfzetterberg, vill du ha en bild på själva lamphållarna eller hela härligheten med trähuven borttagen?

[Perfector]

Den här har inte spetsiga ändar. Lampan kläms fast i fjädrande klämmor runt socklarna så jag gissar att det även funkar med spetsiga ändar.

rolfzetterberg, vill du ha en bild på själva lamphållarna eller hela härligheten med trähuven borttagen?

Då ser kanske lampan mer ut som en säkring?
Nog fasen måste det finnas sådana att få tag i.
Alternativt göra en fattning för lysdiod med inkopplingsmotstånd.
då slipper du byta igen på väldigt länge

[Enfin]

Jo, jag börjar hitta en del på 8V 250mA med rätt mått. Mest utomlands dock. Det löser sig nog.
Tack för hjälpen!

Tänkte att den blir fin som radio med ett par äldre matchande trähögtalare i vardagsrummet. Men av nån anledning blev det inga ovationer från övriga familjen. De har ingen känsla alls....

[Perfector]

Jo, jag börjar hitta en del på 8V 250mA med rätt mått. Mest utomlands dock. Det löser sig nog.
Tack för hjälpen!

Tänkte att den blir fin som radio med ett par äldre matchande trähögtalare i vardagsrummet. Men av nån anledning blev det inga ovationer från övriga familjen. De har ingen känsla alls....

Du kan knappast lastas för att dom har dålig smak då

[dalkarl]

Pilotlampa är väl det rätta namnet.

Finns eventuellt hos Elektrokit i Malmö.
http://www.electrokit.com/glodlampor-x31mm.c612

[AlNiCo]

Väldigt vanlig lampa i gammal hifi. Det lönar sig att ha ett lager hemma.

http://www.tme.eu/se/details/lamp-205/m ... ghtmaster/

Det är alltid bättre att handla på TME än någon svensk butik. Bättre sortiment, priser och betydligt snabbare leverans. Dagen efter, till dörren.

[Enfin]

Pilotlampor beställda!
Tack igen!

[Cicaro]

Jag brukar oftast (gud förbjude) ersätta dessa med LED-dito

Dvs såna här:
http://www.ebay.com/itm/2pcs-Warm-White ... 48882ac3f5

Men beror väl på vilken stärkare om det ger tillräckligt med ljus. Jag har gått med LED vilket många förkastar pga att det ger ett lite annat ljus. Fördelen är dock att de alstrar mindre värme vilket kan i vissa sammanhang vara positivt. Sen har jag faktiskt en del "riktiga" också på lager om det skulle behövas

[Lasse-pin]

Litet inhopp.
Är det bara att byta till LED? Måste man inte ha något motstånd eller något för att dom drar mycket mindre ström??

[Perfector]

Litet inhopp.
Är det bara att byta till LED? Måste man inte ha något motstånd eller något för att dom drar mycket mindre ström??

Motstånd krävs.
Referensspänning på diod är normalt 2.2 volt
För 12 volt krävs 330 ohm
För 8 volt som du har blir 270 ohm lagom skulle jag tro, men kolla med ett större motstånd först så du inte bränner dioderna direkt
Effekt på motstånden eller motståndet Ca: 2-4 watt, kanske mindre.
"Friskt kopplat hälften brunnet"

[AlNiCo]

Dioderna måste även likriktas och glättas, annars flimrar de fult.

[Cicaro]

Inbyggt i de jag länkade till (svar från krogen på mobil )

[Perfector]

Dioderna måste även likriktas och glättas, annars flimrar de fult.

Är det inte redan likspänning då efter likriktaren i aparaten?

[darkg]

Litet inhopp.
Är det bara att byta till LED? Måste man inte ha något motstånd eller något för att dom drar mycket mindre ström??

Motstånd krävs.
Referensspänning på diod är normalt 2.2 volt
För 12 volt krävs 330 ohm
För 8 volt som du har blir 270 ohm lagom skulle jag tro, men kolla med ett större motstånd först så du inte bränner dioderna direkt
Effekt på motstånden eller motståndet Ca: 2-4 watt, kanske mindre.
"Friskt kopplat hälften brunnet"

(12-2.2)/330~30mA, lite i överkant tycker jag nog!

[rolfzetterberg]

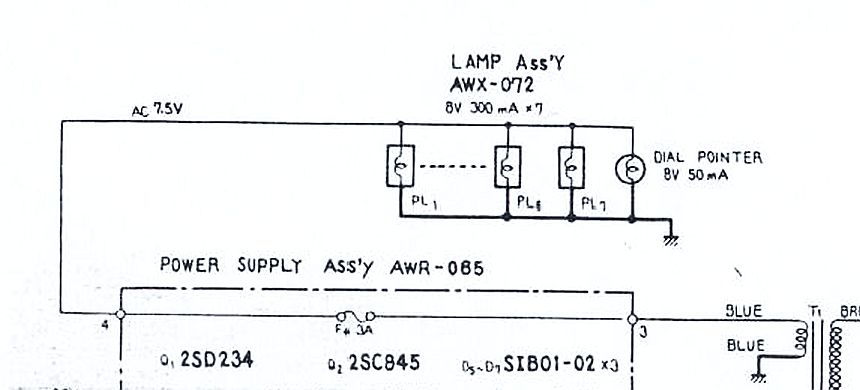

Om man tittar i en vanlig japansk receiver,så ser det ofta ut såhär:
Via en säkring får lamporna 8V AC från ett eget uttag på trafon. Man har gjort så eftersom den totala strömmen i lamporna blir ganska hög.I det här fallet 7st a' 300mA=2.1Ampere...!
Plus "Dial Pointer".Det är därför det är säkrat med 3A.

8V lampor.jpg (34.92 KiB) Visad 4614 gånger

(på billigare receivrar med kanske bara en eller två lampor kan man se 36V eller 48V direkt kopplade på drivspänningen).

[Perfector]

Om man tittar i en vanlig japansk receiver,så ser det ofta ut såhär:
Via en säkring får lamporna 8V AC från ett eget uttag på trafon. Man har gjort så eftersom den totala strömmen i lamporna blir ganska hög.I det här fallet 7st a' 300mA=2.1Ampere...!
Plus "Dial Pointer".Det är därför det är säkrat med 3A.

8V lampor.jpg

(på billigare receivrar med kanske bara en eller två lampor kan man se 36V eller 48V direkt kopplade på drivspänningen).

Ja då så, en egen likriktare om man ska byta till dioder i så fall.

[Enfin]

LED är inte aktuellt för nu är lamporna monterade och lyser blått som de ska. Mätarna verkar tyvärr döda men det kan jag nog leva med. Radion fungerar perfekt och spelar skönt med ett varmt driv. Apparaten är effektstark men över 40 år gammal. Måste ha varit dyr på sin tid.
Har lite bilder. Hur lägger jag upp dem enklast?

En annan fråga: jag hittar ingen jordskruv på baksidan för skivspelarna (2 phono)Vad gör man då?

[darkg]

Folk verkar göra lite olika med bilder. Jag använder forumbilder.se, ingen registrering, brukar fungera smidigt för mig.

[Perfector]

LED är inte aktuellt för nu är lamporna monterade och lyser blått som de ska. Mätarna verkar tyvärr döda men det kan jag nog leva med. Radion fungerar perfekt och spelar skönt med ett varmt driv. Apparaten är effektstark men över 40 år gammal. Måste ha varit dyr på sin tid.
Har lite bilder. Hur lägger jag upp dem enklast?

En annan fråga: jag hittar ingen jordskruv på baksidan för skivspelarna (2 phono)Vad gör man då?

Borra ett hål och dra en skruv samt kabelgaffel på sladden som ska jordas.
Eventuellt om du vill labba lite, kondingarna efter likriktaren är åxå 40 år och antagligen ganska torra vid det här laget.
Ny som är lite större i kapacitans och ett snäpp högre i spänning men lika stora borde ge en rejäl ansiktslyftning åt ljudet.
Enklare än man tror, bara man håller reda på plus och minus på kondingarna.

[STDI]

...
Har lite bilder. Hur lägger jag upp dem enklast?

En annan fråga: jag hittar ingen jordskruv på baksidan för skivspelarna (2 phono)Vad gör man då?

Under rutan du skriver in texten i har du flik med "Lägg till bilaga". Där kan du infoga lokala bilder.
Måste du jorda? Får du brum annars?

[Enfin]

Det är DIN in så jag har en DIN-RCA adapter där jag ansluter skivspelaren och då har jag ett brum. Finns det ett jordstift i DIN-ingången eller varför saknas jordskruv?

[Enfin]

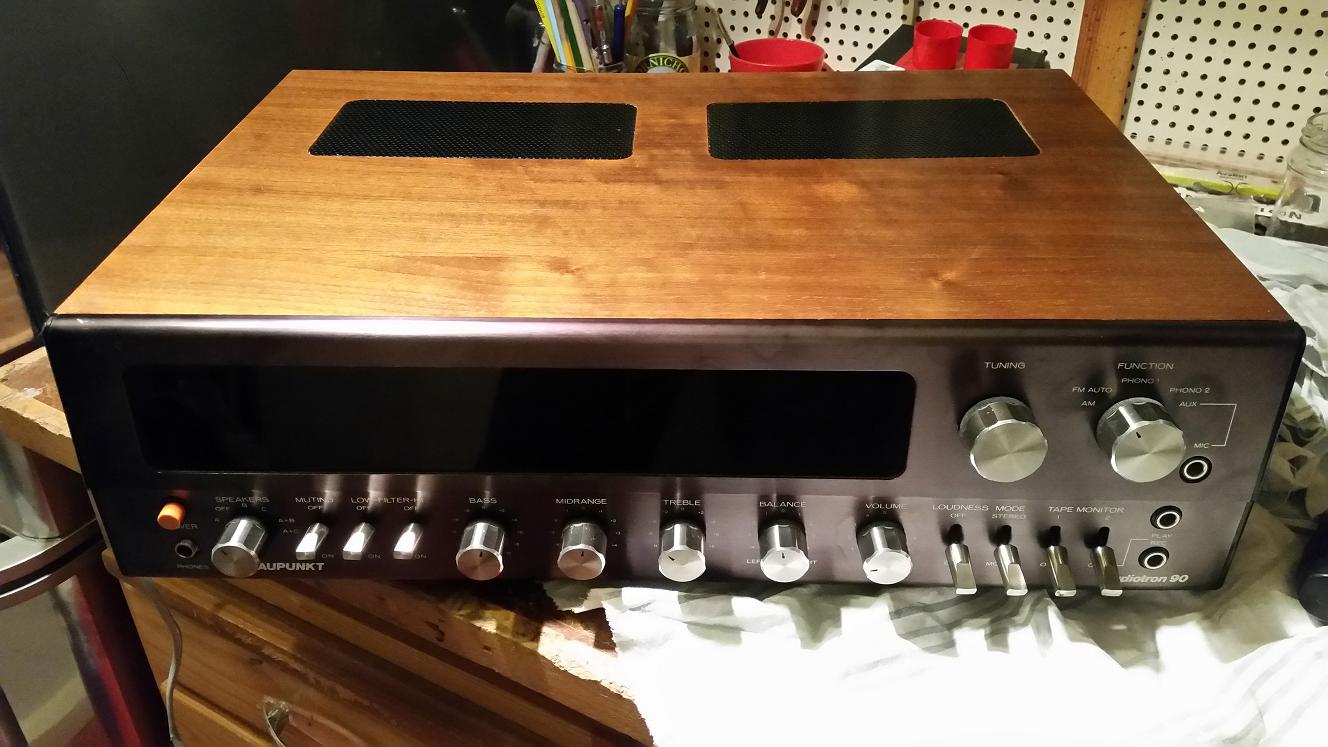

Lite bilder.
Gissar att kondingarna är de stora svarta cylindrarna som sitter i några slags hållare, går igenom en plåt, och lödda på undersidan. Jobbar med mekanikdesign annars så har noll koll på detta. Förbättra ljudet är dock alltid intressant så: Vad kostar nya och vad ska man ha isåfall?

Köpte denna + en H/K PM 660 + en Pioneer PL-510 för 500:- på blocket
Hade tur och var där först och prutade inte....

[darkg]

Som mekanikkonstruktör har du eventuellt ett försprång när det gäller att ersätta glättningskondensatorer

Du ska ha samma eller högre spänning. Samma eller högre men inte mycket högre kapacitans. Någon rättar mig lämpligen om jag har fel. Då får du antagligen fel diameter, eller får köpa alldeles onödigt dyra som tål onödigt hög spänning. Så det kan vara fint att kunna ordna det snyggt med mindre diameter än original!

Kondensatorer är tyvärr utsatta för en hel del bluffmakeri, köp inte nåt på Ebay el Alibaba utan urskiljning.

[Perfector]

Lite bilder.
Gissar att kondingarna är de stora svarta cylindrarna som sitter i några slags hållare, går igenom en plåt, och lödda på undersidan. Jobbar med mekanikdesign annars så har noll koll på detta. Förbättra ljudet är dock alltid intressant så: Vad kostar nya och vad ska man ha isåfall?

Köpte denna + en H/K PM 660 + en Pioneer PL-510 för 500:- på blocket
Hade tur och var där först och prutade inte....

HK'n är den bästa av dessa du köpt
Den kan behöva smörjning i knappsatsen, annars är den fantastiskt.
Den ska enligt Rennermarks som då var generalagent lämna 65 Ampere ström vid 80 Watt.
Den är dessutom lite speciell i att Matti Otala som är ljudtroll från Finland sa "räkna för 80 Watt, bygg för 1500.
Det innebär att den har 4 stycken 350 Watt sluttransistorer per kanal och kan driva urberget.
Mc-förstärkaren som finns inbyggd är även den väldigt bra om du vill spela vinyler med mc-pickup.
Jag hade en sådan i många år, men den fick problem med just knappsatsen på fronten och kostade mer än jag ville att byta ut.
Men jag tror man kan hitta och byta själv om man är lite händig.
Harman Kardon så har man, och hör se'n

Om du hellre byter kondingarna så finns av mycket god kvalitet på http://www.elfa.se
Kolla storleken och se om det finns med ett värde upp i kapacitans och högre spänning.
Det är ju dom som driver elektroniken, nätdelens enda uppgift är att ladda dessa och ska därför kunna ge ordentligt med ström.

[Enfin]

Vi får se med kondingarna...
Kul info om HK:n. Den är i mycket fint skick och numera helt skrap- fri. Allt verkar funka. Driver lätt mina dls r66.
Har problem att hitta bra källor bara. Får bäst ljud från tunern....
CD varierar mycket och LP ännu mer. Spotify blåtand nånstans mittemellan.
MC skivspelare har jag aldrig haft eller hört. Blir det ett lyft för mina gamla vinyler?

Ursäkta att tråden har spårat fullständigt....
