Luxor MGW10

[martin8306]

Hallå allihop.
Jag har kommit över en Luxor MGW10, en gammal gammal rörförstärkare som i nuvarande skicka ser ut att ha gjort sitt.
Min tanke är dock att rädda den och renovera upp den.
Är det någon som sitter på någon som helst information om denna?
Hittar ingenting på nätet, ett schema hade ju varit fantastiskt! :)

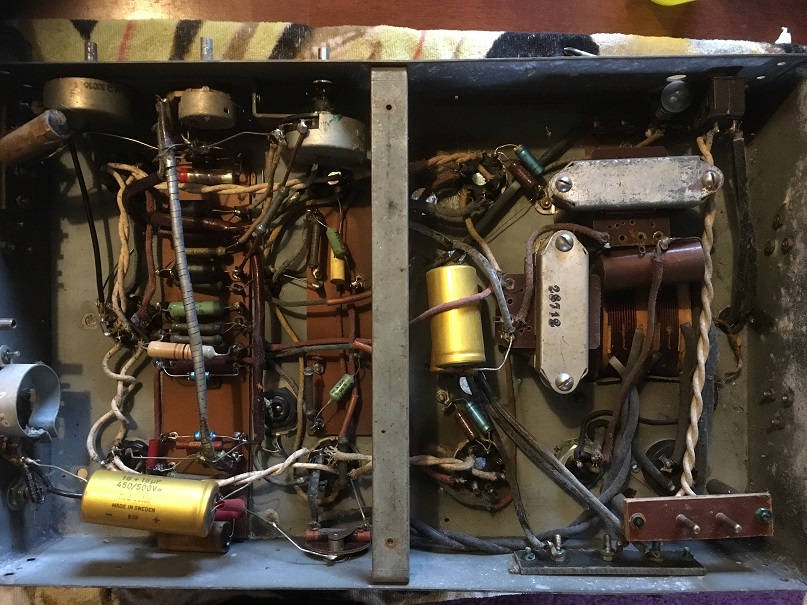

lite om den då:
Det sitter totalt 8st rör i den:
6Q7G - 1st
6SQ7 - 2st
6C5 - 2st
2st som jag bara kan utläsa 5A SYN på (utgångsrör, ruskigt lika el34 eller? :) ) Lite efterforskning visar att det är el34or, tillverkade av philips i Eindhoven 1956!
och ett 4 pin som ser ut som ett 300b fast mindre. (vet fortfarande inte vilket rör det rör sig om men ett likriktarrör är det iaf! 5u4g kanske?)

Totalt 5 transformatorer varav jag skulle säga att 2 är chokes, 1 interstagetransformator, 1 ström och en utgångs.
Den har linjeingång för en gramofon och en mikrofon



Tack och hej så länge! :)

[martin8306]

Nähä ingen som hade någon info om denna?! Nåja internet hade som sagt inte heller nån så...!

Påbörjat nermontering av stärkaren nu, går sakta men säkert, blir mycket fotande, märkande av kablar o.s.v och eftersom det inte verkar finnas något schema över den så får jag rita ett eget allt eftersom, "undersöka komponent, rita in i schemat, löda bort".


...och några grejer till har försvunnit!


[Rille]

Jag har ingen info att lämna i ärendet men vill uppmuntra till renoveringen i stället för att bara slänga gamla grejor. Den blir säkert både fin och trevlig att använda när du är klar. Jag håller tummarna och följer tråden. Lycka till!

Mvh Rick

[martin8306]

Tack så mycket Rick! Uppmuntrande ord är alltid välkommna och jag tycker precis som du, renovering framför skrotning!

[MiaM]

Det finns ju en Vintage-del här på forumet. Chansen att nån som vet något får syn på den är nog större om du slänger upp nåt även där.

http://www.faktiskt.io/phpBB3/viewforum.php?f=19

[martin8306]

Tack för tipset MiaM!

[johan_lindgren]

Den ser trevligt ut, nej självklart ska den inte slängas!! Verkar ju vara en raritet när den är så svår att finna info om Kul att du ger dig på att fixa den - hoppas det går bra!

[PerStromgren]

Det finns ju en Vintage-del här på forumet. Chansen att nån som vet något får syn på den är nog större om du slänger upp nåt även där.

http://www.faktiskt.io/phpBB3/viewforum.php?f=19

Bra tips! Tråden är flyttad. / Per

[Lasse-]

Hej trevlig tråd och har du frågat radiomuseet i Göteborg om dom kan tänkas ha något schema man kan ringa dit
när dom har öppet eller så kan man skicka ett mail eller kolla i deras databaser om man hittar något i registret ?

Är det en push pull förstärkare eller ett singel end slutsteg på singelendslutsteg så brukar det vara en luftspalt
typ en isolerbricka i ugångstransformatorn för att den inte ska magnetiseras så lätt.

mvh Lasse-

[martin8306]

Hej Lasse!
Tack för tipset, kollat runt i deras databas, j*dra vad information dem sitter på!
HIttade inget om mitt objekt så jag skickade iväg ett mail till dem!
Den enda intressanta jag hittade var ett monoslutsteg (inga bilder) som hette MGW 50, 50W såklart med 6L6 som slutrör, och det var i prncip den info som fanns om den. Vad är det för raritet jag fått tag på egentligen??!!
Det är ett push pull steg skulle jag tro.

[rolfzetterberg]

Kanske skulle du också prova radiomuseet i Motala.När jag var där för kanske 20 år sedan,så fanns där en hel vägg med Luxorpärmar.Vet tyvärr inte om de kan eller vill hjälpa,men ett försök är det ju värt.

Annars kan du ju också kika i den här serviceboken över Luxor äldre mottagare.Med lite tur så kan din förstärkare likna någon av dem.Där finns några push-pullsteg med och utan trafo som fasvändare.
http://www.sm7ucz.se/Luxor/Luxor.htm

[Daniel_A]

Kuriosa och off-topic, men det har även funnits ett radiomuseum i Jönköping. Tyvärr stängde det nyligen och vad som hänt med samlingarna är för mig okänt.

www.radiomuseet.com

[martin8306]

Resultat!!
Fick svar från Lars på Radiomuseet i göteborg:

"Hej Martin.
Det rör sig om en 10 Watts effektförstärkare, troligen för att förstärka ljud i samlingssalar. Jag fann en beskrivning på MGW 10 i vårt bibliotek med accessionsnummer 5514. Den verkar inte ha blivit inskannad så jag låter Din förfrågan gå vidare till vårt biblioteksfolk på onsdag så får vi se vad de kan leta fram.
Med vänlig hälsning
Lars"

Så hoppas på att få lite info imorgon då, fantastiskt med hjälpsamma människor!

[GrosvenorAudio]

Jag blir också glad över detta! så bra att du fick svar o lite information.

[martin8306]

haha ja och jag hoppas hans "biblioteksfolk" kastar sig på scannern imorgon!

[martin8306]

Yes!!! Lars och hans "bilbioteksfolk" på göteborgs radiomuseum har hittat datauppgifter på de 3 kraftförstärkarna i serien! (mgw-10, mgw-25 och mgw-50)
Schema hade dem bara till 50 wattaren och slutrörskretsen kunde därför se lite annorlunda ut på 10 wattaren men ett schema lär ju hjälpa fruktansvärt mycket ändå,
Dock ville dem ha 150:- för besväret och portoavgifter men det får dem så gärna!
Har tömt chassit på komponenter nu och påbörjat chassierenovering, typ slipa rost!...och lacka om.
Har tagit bilder men inte lagt in de på datorn än men det kommer!

[rampitsch]

Härlig rörbit du har hittat. Jag hejjar glatt på renoveringen och ser fram emot fler trevliga foton.

Lycka till!

//Rampitsch

[martin8306]

Tack Ranpitsch! Mer bilder kommer!

[martin8306]

Fick hem schema och lite information från Radiomuseet igår eftermiddag. Blev inte mycket klokare, snarare tvärtom.
Schemat var ju som sagt för 50W versionen och stämmer föga överens med kretsen i 10W, den specar dessutom helt andra rör än de som satt i.
så här står det i infon från radiomuseet: Bestyckning MGW10: 1st 6Q7G, 2st 6C8G, 1st typ80, och 2st 6N6G i slutsteg. totalt 6 rör, medans min har totalt 8 rör.
Tänte då att "ahh nån kanske har byggt om den till en MGW25 för den har också 8 rör", men MGW25 har ett voltregulator-rör av typen 150C1.
Hmm det kommer ta tid det här, får inte ihop hur försteget fungerar.

[Lasse-]

Hej elektronröret som heter 80 är inte det ett likriktarrör som sitter i din rörförstärkare eller?
Elektronrören med 6 som första siffra tror jag är typiskt amerikanska ingångsrör drivrör fasvändare och slutrör
med någon trafo imellan dom olika förstärkarstegen

mvh Lasse 0-

[martin8306]

Jo typ80 röret är helt riktigt likriktarröret, och i min sitter ju nu 2st el34or som slutrör i pushpull, efter en trafo som jag tror är fasvändare, innan den sitter 2st 6C5 också i pushpull och innan det 1st 6SQ7 och 1st 6Q7G som varsitt får insignal från från mikrofon och grammofon sen det andra 6SQ7 rörets funktion är jag osäker på men tror att det är ytterligare ett steg i mikrofonförstärkningen samt att blanda signalerna från gram och mik.

OBS!!! ser nu att jag skrivit fel namn på rören, de 2 översta är 6SQ7 och det undre är 6Q7G OBS!!!


Så här har jag fått ihop ingångsteget, tankar?, totala missar? förbättringar? Försteget på schemat för MGW50 som jag har ser snarlikt ut med 6Q7G rörets anod till en pot och vidare till det ena 6SQ7 rörets galler

[Lasse-]

Hej dom två övre rören ser ut att vara kaskodkopplade men jag är inte säker på det .

mvh Lasse-

[martin8306]

Efter mycket ritande, funderande, jämnförande och mer ritande är hela schemat nu klart, vid närmare syning i princip samma som för den större MGW50, slutsteget skillde lite grand likaså nätdelen, men nu är det klart iaf, nu ska det beställas lite nya komponenter: alla kondensatorer och motstånd iaf, tror jag byter potentiometrarna också, rören får jag helt enkelt anta är fungerande.
Jo chassit ska ju slipas och lackas och lite så också, det lär ju ta en stund!

Schema kompl.jpg (192.24 KiB) Visad 5823 gånger

[Lasse-]

Heja vilket jättejobb som du har laggt ner snyggt

mvh Lasse'

[darkg]

Gamla rör håller länge, sägs det

[martin8306]

Tack så mycket Lasse!
hehe då litar vi på det darkg

[martin8306]

En liten fråga här nu, ska beställa nya komponenter ju och undrar om kondensatorerna, vad är bäst polypropylen eller polyester? Dessutom är rätt många specade till 1500V, kan man använda keramiska till dem? Många av dem tror jag är överdimensionerade gällande spänning, till ex C40, Max platevoltage för 6q7g är ju 300V.

[Lasse-]

Hej polypropylen kondensatorer brukar vara bäst. Tänk på att anodspänningen kan dra iväg innan glöden
kommer igång på elektronrören och att dom börjar att dra ström . Likriktarrör har oxå en mjuk uppgång av spänningen när dom
börjar att bli varma och dom fungerar inte riktigt som kiseldioder.

Det finns en kalkylator för elektronrör på Dunkan amps hemsida ifall man vill simulera med olika komponenter i en
nätdel basserad på rörkomponenter.

mvh Lasse-

[Lasse-]

Jag brukar använda mig av scr axiella kondensatorer och dom finns lite överallt .

Ask Jan First i Tyskland har en del kondensatorer för höga spänningar men då betalar man med PayPal.

mvh Lasse'

[ErikAndersson]

Förstärkaren verkar vara "Johnssonkopplad" i det här fallet sker uppdelningen av höga resp låga frekvenser i drivsteget. Johnsson var en man som jobbade på Luxor. Jag har kopplat upp en "Johnssonförstärkare" en gång men fick aldrig till kantvågssvaret riktigt. Men det var nog inte så noga då som nu.
