Panelbelysning

Inläggav jonas72 » 2016-09-12 09:05

Hej.

Dessa sitter på min Yamaha CA 810 och jag vet inte riktigt vad det är för belysning. Söker på webben och får upp helt andra lampor som skall sitta och lysa upp VU mätarna.

Hjälp söker
Bilagor

Användarvisningsbild
Perfector
Semesterfirare

Inlägg: 14496
Blev medlem: 2013-03-20
Ort: Trosa

Re: Panelbelysning

Inläggav Perfector » 2016-09-12 09:10

jonas72 skrev:Hej.

Dessa sitter på min Yamaha CA 810 och jag vet inte riktigt vad det är för belysning. Söker på webben och får upp helt andra lampor som skall sitta och lysa upp VU mätarna.

Hjälp söker

Är det denna du hittat?
http://www.manualslib.com/manual/892776 ... tml#manual
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm sedan 1973, Visaton, Inertia AB, Sinus. Sveriges Radio. Deltagit i HiFi och musik, Elektronikvärlden och Teknik för alla.

jonas72

Inlägg: 91
Blev medlem: 2016-08-15

Re: Panelbelysning

Inläggav jonas72 » 2016-09-12 10:07

Hej Yes.

Detta är den jag tittar på. Det lustiga är att när man söker på Yamaha CA 810 och byta av lampor får man instruktioner/bilder på något "helt annat".

Så jag vet inte om det finns olika ver mellan länder på Yamaha.

jonas72

Inlägg: 91
Blev medlem: 2016-08-15

Re: Panelbelysning

Inläggav jonas72 » 2016-09-12 14:15

Kul

Visar sig att detta är något hemmeck. Blir intressant och se hur man ska lösa detta. Ska tydligen sitta 14v, 80mA lampor.
cheers
Jonas

Användarvisningsbild
Perfector
Semesterfirare

Inlägg: 14496
Blev medlem: 2013-03-20
Ort: Trosa

Re: Panelbelysning

Inläggav Perfector » 2016-09-12 14:27

jonas72 skrev:Kul

Visar sig att detta är något hemmeck. Blir intressant och se hur man ska lösa detta. Ska tydligen sitta 14v, 80mA lampor.
cheers
Jonas

Lysdioder med 390 Ohm motstånd borde kunna funka.
Skaffa lagom starka dioder och prova.
Eventuellt 470 Ohm i serie med spänningen, men det märker du när du provar.
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm sedan 1973, Visaton, Inertia AB, Sinus. Sveriges Radio. Deltagit i HiFi och musik, Elektronikvärlden och Teknik för alla.

jonas72

Inlägg: 91
Blev medlem: 2016-08-15

Re: Panelbelysning

Inläggav jonas72 » 2016-09-12 15:49

Köpt nya lampor enl spec och ska testa dessa när de kommer. Blir att löda dit dom istället för den finurliga lösningen som är original med "stickkontakt"

/Jonas

Användarvisningsbild
RogerGustavsson

Inlägg: 23777
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: Panelbelysning

Inläggav RogerGustavsson » 2016-09-12 16:05

Kan ha varit sådana här lampor.

https://www.kjell.com/se/sortiment/hus- ... -ma-p63748

I min Yamaha-tuner satt de i små gummisocklar som passade pinnarna där dina verkar lödda.


rolfzetterberg
primus scientiam vindemiam

Inlägg: 1459
Blev medlem: 2005-02-18

Re: Panelbelysning

Inläggav rolfzetterberg » 2016-09-12 18:06

De "hemlödda" lamporna som sitter i nu kallas för "telefonlampor".
Lätta att byta då de bara stoppades in i en sockel anpassad för lampan.Fanns i olika längder och watt-tal.

Det är ju ganska lätt att löda på en ny lampa med nån sorts trådar på stiften.

jonas72

Inlägg: 91
Blev medlem: 2016-08-15

Re: Panelbelysning

Inläggav jonas72 » 2016-09-14 15:54

Fick löda direkt på stiften. Men nu fungerar det.

Tack för svaren

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1459
Blev medlem: 2005-02-18

Re: Panelbelysning

Inläggav rolfzetterberg » 2016-09-14 16:38

Då så.
Telefonlamporna som satt i är tydligen på 24V 20mA,så de kan inte ha lyst särskilt bra.

jonas72

Inlägg: 91
Blev medlem: 2016-08-15

Re: Panelbelysning

Inläggav jonas72 » 2016-09-16 13:26

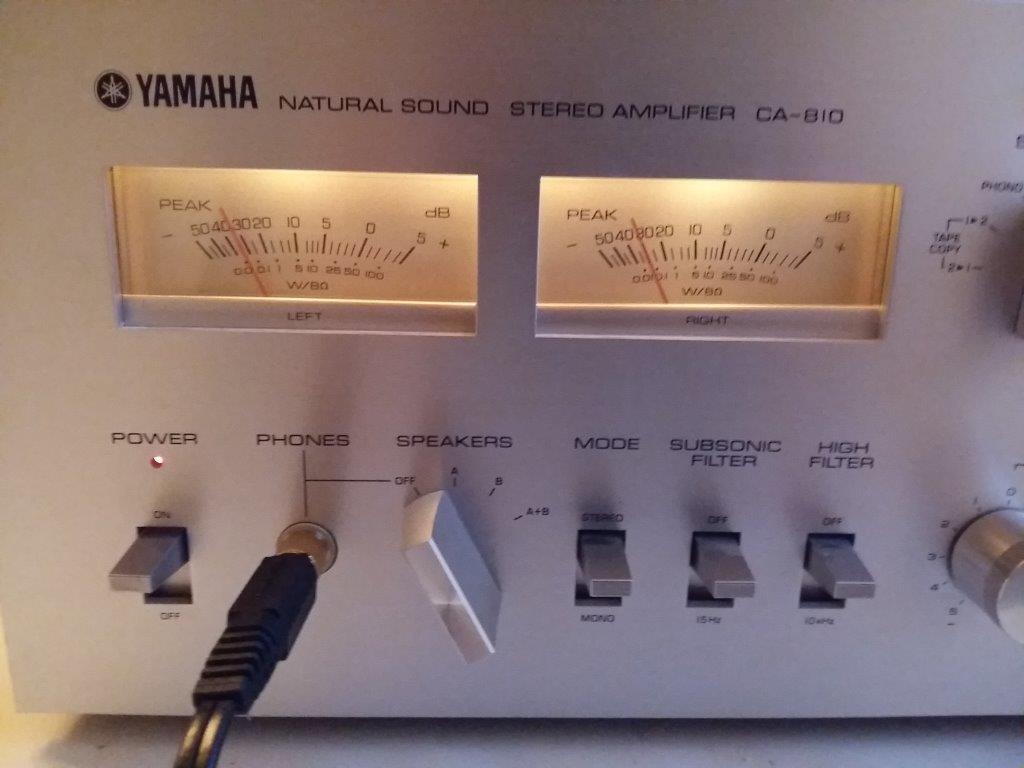

Nya lampor fastlödda (saknade original foten)

Höll på att gå åt h-e då jag råkade tappa lödtenn ned på kretskortet och i ren desperation så pillade jag bort en komponent. Men med lite lugn inköp av tennsug så blev allt helt och korrekt.

Så nu kör jag vidare med nya lampor i CT 810 radion..
Tack för svaren
