Nytt projekt KefKit 3 (Concerto)

[jonas72]

Hej.

Dessa klenoder skall få sig en omgång. Lådan ska slipas och lackas, ny dämpning, nytt delningsfilter etc etc.

Ska bli intressant och se hur dessa låter.

Cheers

[Perfector]

Du ska få ett råd av mig.
Om du inte blir nöjd så sitter i den högtalaren elementen till Rogers LS3/5A
Den färdiga högtalaren som även kallas "The BBC monitor" kostar nytillverkad 35000:- paret.
En högtalare på bara 7.8 liter innervolym kan du snickra själv i 16 mm spån eller plyfa alternativt mdf
Topp och botten 170x170 mm
Fram och bakstycke 170x340 mm
Sidor 170x372 mm
Topp och botten sänks in i sidostyckena
Front och bakstycke i ramen
Basreflexrör 50x120mm inner och total längd
Filter är enkelt men väldigt funktionellt
Bas 0.5 mH 1.2 mm tråd
Impedansjustering 3.7 uF + 10 ohm (förutsatt att det är 8 ohm system
Diskant 3.3 uF serie + 0.75 mH parallell
Dämpning 3.3 ohm serie + 12 ohm parallell

Då jag byggt precis den högtalaren med den laddningen vet jag att den faktiskt låter bättre än Rogers egen variant.
Se'n kan man ju göra Subbas av ovalerna och gömma nånstans så att det blir mer muller i rummet

Föredrar du att göra i ordning de nu färdiga högtalarna så önskar jag lycka till för dom är inte alls dumma som dom är.

[jonas72]

Har redan beställt nya delningsfilter från Wilmslow Audio så bollen är redan i rullning.
Sedan är jag liiite leds på stativare, saknar den större ljudbilden.

Men tack för att du satte igång nya tankebanor

[Perfector]

Har redan beställt nya delningsfilter från Wilmslow Audio så bollen är redan i rullning.
Sedan är jag liiite leds på stativare, saknar den större ljudbilden.

Men tack för att du satte igång nya tankebanor

Sls.

[jonas72]

Hej.

Någon som kan hjälpa mig. Fått nya delningsfilter och det ser ut som man blandat ihop plus och minus polerna.

Får inte detta att stämma i mitt huvud

Något klokt ord

[xeizo]

Hur har de blandat ihop? Det ser korrekt ut om man följer linjerna så som de skall följas ...

[jonas72]

Hej.

Men dom tre nedersta är bygglade. Sedan han man blandat plus och minus.

Jag måste varacblind

[jonas72]

Vill få det att dom tre översta ska vara plus och dom tre nedersta är minus.

Nu är det plus från T27 som är bygglade med minus.

[xeizo]

Det är "byglingarna" som gör att det blir konstigt, annars stämmer det, jag kan inte svara på hur dom tänkte där ...

[PerStromgren]

Så kan det mycket väl vara! Filtret kan vrida fasen så att diskanten behöver kopplas "ur fas" för att stämma akustiskt. Det är vanligt.

[jonas72]

Tack.

Är old fashion och vill ha plus på plus och tvärt om

[KarlXII]

Oooh! Jag älskar den där basen!
Det där blir nog finemang!

[Anders J]

B139:an var ju litet av en våt dröm för länge, länge sedan. Men jag vill minnas att det fanns en större och rektangulär variant, hette inte den B1814?

[RogerGustavsson]

https://www.google.se/search?q=kef+b+18 ... 0&bih=1002

http://www.marktplaats.nl/a/audio-tv-en ... stuks.html

[jonas72]

Nya filter inkomna:-)

[rolfzetterberg]

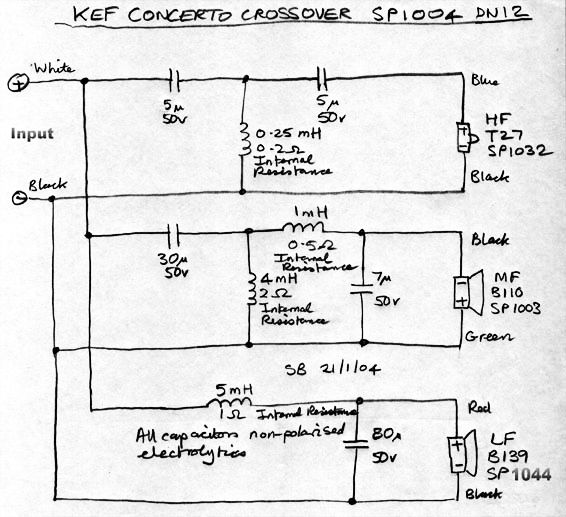

Håller med om att nåt skumt är det i ritningen.Här är diskanten polvänd,men i originalfiltret har man polvänt mellanregistret.
Man borde ha ritat allt så att det överensstämmer med verkligheten och inte ha ritat själva filtret som en tom låda utan markeringar.

Dessutom torde det vara möjligt att ta bort alla sockerbitar och löda alla kablar direkt på filtret om man så vill.

Får det nya filtret plats på fronten utan ombyggnader?Det är väl tänkt att monteras inuti lådan vad jag förstår.

[jonas72]

Hi Neil

Sorry for this, maybe stupid question but. According the wiring diagram the T27s + pole is connected with B139s minus pole! is this correct!
The 3 last sections is bridged and both + and – is mixed!

Need some advice

Best regards


Hi Jonas

Yes that's correct.

The T27 is out of phase, so + is connected to the - block as shown on the diagram.



Regards

Neil

[rolfzetterberg]

Misstänkte väl att det skulle vara ett annat filter med tanke på komponentantalet.
