Audio Pro A2-5

Diskussion om äldre men fortfarande intressant HIFI hålls här.

Moderator: Redaktörer

johan243655

Inlägg: 4
Blev medlem: 2017-02-15
Ort: örebro

Audio Pro A2-5

Inläggav johan243655 » 2017-02-18 15:34

Har kommit över en uppsättning Audio Pro A2-5 från 1989, det speciella med dessa högtalare är dels storleken på 5 liter och dels den djupbas den levererar.
Högtalarna kräver en Audio Pro A101 förstärkare för just dessa högtalare. Den förstärkare jag fick med är kaputt i slutsteget men det integrerade försteget fungerar.
XLR anslutningen med 3 ledare med minst 1mm2 kabelarea har jag fått tillverka själv.

För den nyfikne finns delningsfiltrets beskrivning på denna länk samt lite annat om A2-5.
https://www.dropbox.com/sh/da0atkstyfdh ... hy-Ma?dl=0

Jag har även A3-45 modellen sedan tidigare med samma förstärkare som till A2-5, kräver dock lite switchning av ACE kretsen.

A3-45 har ett större ljud men har samtidigt 9 gånger större i lådvolym.

A2-5 imponerar stort med tanke på volymen.
https://www.dropbox.com/home/Audio%20Pro?preview=IMG_0983.JPG
/Johan
Senast redigerad av johan243655 2017-02-20 12:58, redigerad totalt 4 gånger.

Användarvisningsbild
IngOehman

Inlägg: 46889
Blev medlem: 2003-09-28
Ort: K-PAX via Tellus

Re: Audio Pro A2-5

Inläggav IngOehman » 2017-02-18 15:51

Hej och välkommen till faktiskt.se!

Kul att du hittat ett par A2-5 (slavbassystem med undre gränsfrekvens om 60 Hz om jag minns rätt).

Jag tycker början av ditt inlägg ser ut som ett upplägg för att du tänkte fråga något, men jag ser ingen fråga.


Vh, iö
Fd psykoakustikforskare & ordf LTS. Nu akustiker m specialiteten
studiokontrollrum, hemmabiosar & musiklyssnrum. Även Ch. R&D
åt Carlsson och Guru, konsult åt andra + hobbyhögtalartillv (Ino).

johan243655

Inlägg: 4
Blev medlem: 2017-02-15
Ort: örebro

Re: Audio Pro A2-5

Inläggav johan243655 » 2017-02-18 16:09

Hej iö,

Tanken var att dels informera att denna speciella produktion utvecklad av Karl Erik Ståhl existerar, det finns otroligt lite information och bilder på nätet.
Men du är inne på rätt spår, en undran jag har är om dammkåporna påverkar ljudet eller ej, ser snyggare ut med dammkåpa än utan.
Det exemplar jag kommit över är vita högtalare utan dammkåpa, risken finns väl även att smuts letar sig in.

Om någon kan tipsa på reparatör av slutsteget i förstärkaren så maila mig på jol@ep.se

Med vänlig hälsning Johan

Användarvisningsbild
RogerGustavsson

Inlägg: 16952
Blev medlem: 2004-05-02
Ort: Huskvarna

Re: Audio Pro A2-5

Inläggav RogerGustavsson » 2017-02-19 10:16

IngOehman skrev:Hej och välkommen till faktiskt.se!

Kul att du hittat ett par A2-5 (slavbassystem med undre gränsfrekvens om 60 Hz om jag minns rätt).

Jag tycker början av ditt inlägg ser ut som ett upplägg för att du tänkte fråga något, men jag ser ingen fråga.


Vh, iö


Tror att det är de minsta A2-2 du tänker på, http://user.faktiskt.io/RogerGustavsson ... g%e5ng.GIF

Verkar vara samma elementbestyckning i A2-2 och A2-5, möjligen skillnad på slavbasarna.

Användarvisningsbild
IngOehman

Inlägg: 46889
Blev medlem: 2003-09-28
Ort: K-PAX via Tellus

Re: Audio Pro A2-5

Inläggav IngOehman » 2017-02-19 10:24

Du har helt rätt. Jag blandade ihop med A2-2.

Kul textfras där om att kanske vilja montera smådjur eller husdjur. Syftningar blir lätt fel. :)


Vh, iö
Fd psykoakustikforskare & ordf LTS. Nu akustiker m specialiteten
studiokontrollrum, hemmabiosar & musiklyssnrum. Även Ch. R&D
åt Carlsson och Guru, konsult åt andra + hobbyhögtalartillv (Ino).

Användarvisningsbild
STDI

Inlägg: 1159
Blev medlem: 2009-10-06
Ort: ho-acoustic

Re: Audio Pro A2-5

Inläggav STDI » 2017-02-19 18:48

Ett skäl till missförståndet är kanske att Johan skriver om både A2-5 och A5-2 i förstainlägget.

Johan, det går att editera förstainlägget i en tråd. Så du kan fortfarande rätta.
Andra inlägg låses dock efter en tid, men just förstainlägget förblir öppet.
OD11, OD-11(T22+B65OAII), 2xOA12, 3xOA-12(T22+B65OAII), 3xOA-14, OA116, 2xOA50, OA51, OA51Center, OA51.2, OA52, 2xOA-52.LE, 2,5-vägs basstöd till OA52.x, 2xL8, SC6.2

johan243655

Inlägg: 4
Blev medlem: 2017-02-15
Ort: örebro

Re: Audio Pro A2-5

Inläggav johan243655 » 2017-02-20 12:54

Rättat skrivfelet, tack för uppmärksamheten.

Användarvisningsbild
erajoma

Inlägg: 31
Blev medlem: 2004-08-29

Re: Audio Pro A2-5

Inläggav erajoma » 2017-05-11 12:46

Jag undrar om det är någon som känner till hur både A2.5 och A2.2 är kopplade invändigt, dvs den återkopplingskabeln som ger återkoppling till förstärkaren, hur är den kopplad i högtalaren?
Jag har hittat schemat till A.100 och undrar hur det hänger ihop med tex A2.2?

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1392
Blev medlem: 2005-02-18

Re: Audio Pro A2-5

Inläggav rolfzetterberg » 2017-05-11 16:50

Jodå.

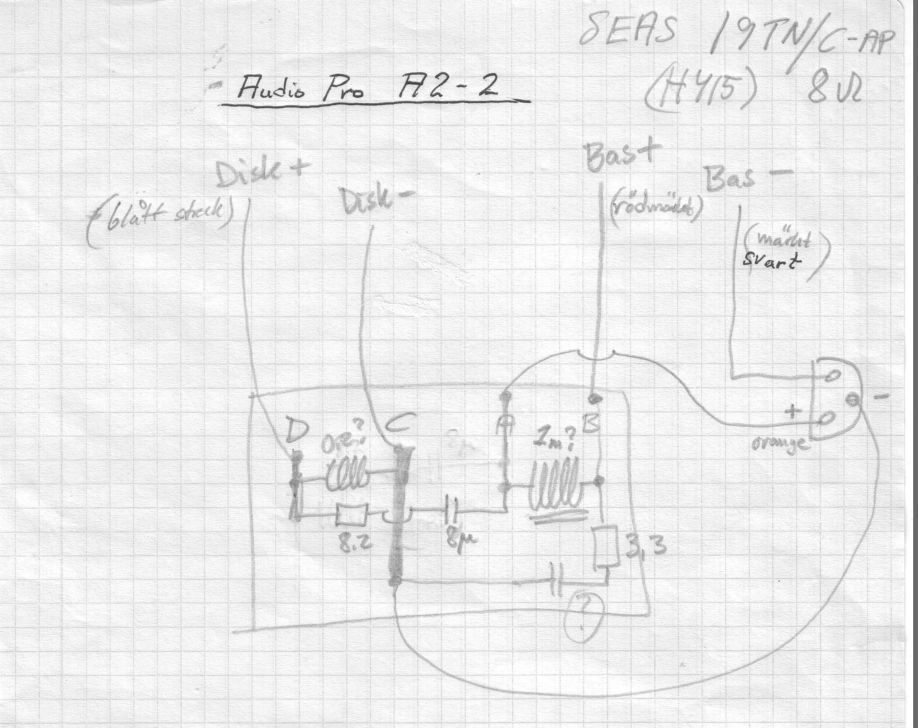

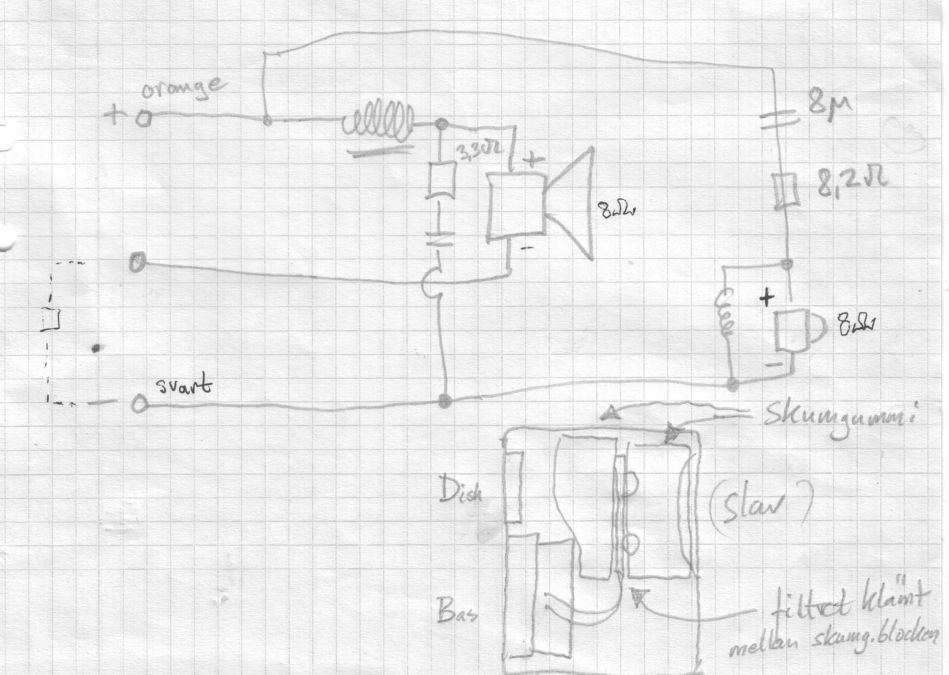

Så här ser det ut i högtalaren A2.2.Med reservation för ev fel,förstås.
Bilagor
Audio Pro hemritat 1.jpg
Audio Pro hemritat 1.jpg (90.93 KiB) Visad 1352 gånger
Audio Pro hemritat 2.jpg
Audio Pro hemritat 2.jpg (85.55 KiB) Visad 1352 gånger

Användarvisningsbild
erajoma

Inlägg: 31
Blev medlem: 2004-08-29

Re: Audio Pro A2-5

Inläggav erajoma » 2017-05-11 18:57

Tack för det inlägget. Ska nu fundera hur det matchar slutsteget och återkopplingen :D

Användarvisningsbild
IngOehman

Inlägg: 46889
Blev medlem: 2003-09-28
Ort: K-PAX via Tellus

Re: Audio Pro A2-5

Inläggav IngOehman » 2017-05-12 09:36

Återkopplingen är den spänning som faller över det streckade motståndet (som sitter i förstärkardelen och inte i högtalaren). Det ger en strömåterkoppling som kan användas (och används) för att åstadkomma en mycket komplex drivimedans från förstärkaren som inkluderar bland annat att en negativ utimpedans avslutar, som gör att baselementets talspoleresistans subtraheras bort. På så vis kommer man in och kan manipulera elementets småsignalparametrar och kan skapa nya sådana elektroniskt.


Vh, iö
Fd psykoakustikforskare & ordf LTS. Nu akustiker m specialiteten
studiokontrollrum, hemmabiosar & musiklyssnrum. Även Ch. R&D
åt Carlsson och Guru, konsult åt andra + hobbyhögtalartillv (Ino).

Användarvisningsbild
erajoma

Inlägg: 31
Blev medlem: 2004-08-29

Re: Audio Pro A2-5

Inläggav erajoma » 2017-05-12 10:42

Tack iö
Jag antar att denna är optimerad för det specifika Seas elementet?
Eftersom det kan vara svårt att uppbringa idag, vilka parametrar är viktigast att de är så lika som det är möjligt? impedansen?

johan243655

Inlägg: 4
Blev medlem: 2017-02-15
Ort: örebro

Re: Audio Pro A2-5

Inläggav johan243655 » 2019-01-17 15:51

Gammal post men vill bara dela en filmsnutt på mina Audio Pro A2-5,
Ber om ursäkt om musikvalet, inte den typen musik jag normalt lyssnar på :)
https://youtu.be/0wwCUtvlgCw

Om någon råkar ha original galler över eller 1 original diskant med logga så PM:a mig gärna.

Tell

Inlägg: 1116
Blev medlem: 2015-10-27

Re: Audio Pro A2-5

Inläggav Tell » 2019-01-17 16:32

Du behöver inte be om ursäkt för musikvalet, kul med litet zenon här på faktiskt mitt bland all gammal pop, jazz o klassisk musik ;)

Användarvisningsbild
IngOehman

Inlägg: 46889
Blev medlem: 2003-09-28
Ort: K-PAX via Tellus

Re: Audio Pro A2-5

Inläggav IngOehman » 2019-01-17 17:40

johan243655 skrev:Gammal post men vill bara dela en filmsnutt på mina Audio Pro A2-5,
Ber om ursäkt om musikvalet, inte den typen musik jag normalt lyssnar på :)
https://youtu.be/0wwCUtvlgCw

Om någon råkar ha original galler över eller 1 original diskant med logga så PM:a mig gärna.

Jag vet ju inte om du saknar en diskant eller om den ena är trasig, men är det det sistnämnda så går frontplattan från den trasiga lätt att flytta till en ny Seas-diskant av samma slag. Den sitter om jag minns rätt fast med några plastklick. Lätt att lossa med en skruvmejsel.


Vh, iö
Fd psykoakustikforskare & ordf LTS. Nu akustiker m specialiteten
studiokontrollrum, hemmabiosar & musiklyssnrum. Även Ch. R&D
åt Carlsson och Guru, konsult åt andra + hobbyhögtalartillv (Ino).

Användarvisningsbild
peterh

Inlägg: 986
Blev medlem: 2016-04-15
Ort: Göteborg förstås !

Re: Audio Pro A2-5

Inläggav peterh » 2019-01-17 17:52

erajoma skrev:Tack för det inlägget. Ska nu fundera hur det matchar slutsteget och återkopplingen :D

Är inte detta ett fall av strömdrivning ? Motståndet används för att mäta strömmen genom bashögtalaren och
spänningen över motståndet används som motkoppling i förstärkaren.
Älskar musik, driver numera Tubular-well, välljud med garanti.

Användarvisningsbild
IngOehman

Inlägg: 46889
Blev medlem: 2003-09-28
Ort: K-PAX via Tellus

Re: Audio Pro A2-5

Inläggav IngOehman » 2019-01-17 18:07

Nej, det är nästan så långt ifrån strömdrivning man kan komma.

Med negativ strömpterkoppling så når man förvisso en strömdrivning, men här är återkopplingen positiv.

Det vill säga... Ace-bass bygger på drivning med komplex impedans som skapar illusionen av helt andra småsignalparametrar än de som elementet har naturligt. Många förenklar förklaringen till att drivningen sker med negativ utimpedans (strömdrivningens motsats) men trots att en negativ utimpedans är en viktig del av receptet så är den negativa impedansen (som ungefärligen svarar mot talspoleimpedansen) seriekopplad med den komplexa impedansen som ligger ”före i kedjan”. Den som skapas av elektroniken tillsammans med den negativa utimpedansen.


Vh, iö
Fd psykoakustikforskare & ordf LTS. Nu akustiker m specialiteten
studiokontrollrum, hemmabiosar & musiklyssnrum. Även Ch. R&D
åt Carlsson och Guru, konsult åt andra + hobbyhögtalartillv (Ino).

Användarvisningsbild
Nattlorden
Pumpkin/Redaktör

Inlägg: 52471
Blev medlem: 2003-10-28
Ort: Grå Hamnarna

Re: Audio Pro A2-5

Inläggav Nattlorden » 2019-01-17 18:37

Går det på något bra sätt att förklara hur det sker rent praktiskt? Matematiskt förstår jag det utmärkt, men hur man från det teoretiska implementerar lösningen rent praktiskt - där är jag inte med.

En elektronikkonstruktör fattar det säkert direkt, men det är jag inte någon...
It's all fun and games until Darth Vader comes.

Användarvisningsbild
peterh

Inlägg: 986
Blev medlem: 2016-04-15
Ort: Göteborg förstås !

Re: Audio Pro A2-5

Inläggav peterh » 2019-01-17 19:35

IngOehman skrev:Nej, det är nästan så långt ifrån strömdrivning man kan komma.

Med negativ strömpterkoppling så når man förvisso en strömdrivning, men här är återkopplingen positiv.

Det vill säga... Ace-bass bygger på drivning med komplex impedans som skapar illusionen av helt andra småsignalparametrar än de som elementet har naturligt. Många förenklar förklaringen till att drivningen sker med negativ utimpedans (strömdrivningens motsats) men trots att en negativ utimpedans är en viktig del av receptet så är den negativa impedansen (som ungefärligen svarar mot talspoleimpedansen) seriekopplad med den komplexa impedansen som ligger ”före i kedjan”. Den som skapas av elektroniken tillsammans med den negativa utimpedansen.


Vh, iö

Vi pratar nog om varandra här.
Den information som förstärkaren får är vilken ström som i varje ögonblick flyter genom högtalaren. Hur denna info
processas är nästa avdelning.
Det primära med strömdrivning är att det är strömmen genom talspolen, inte spänningen över den, som avgör
kraften som driver membranet.
Finns det mera info om förstärkaren ? schema t.ex. ?
Älskar musik, driver numera Tubular-well, välljud med garanti.
