Vad är detta för högtalare?

Diskussion om äldre men fortfarande intressant HIFI hålls här.

Moderator: Redaktörer

Glockenmeister

Inlägg: 241
Blev medlem: 2017-07-10
Ort: Broby

Vad är detta för högtalare?

Inläggav Glockenmeister » 2017-07-14 23:59

Hej alla!
Har nyligen tagit över Farfars gamla högtalare från 60-talet, och har hela tiden funderat över vad det kan vara för några. Och vad elementen heter.

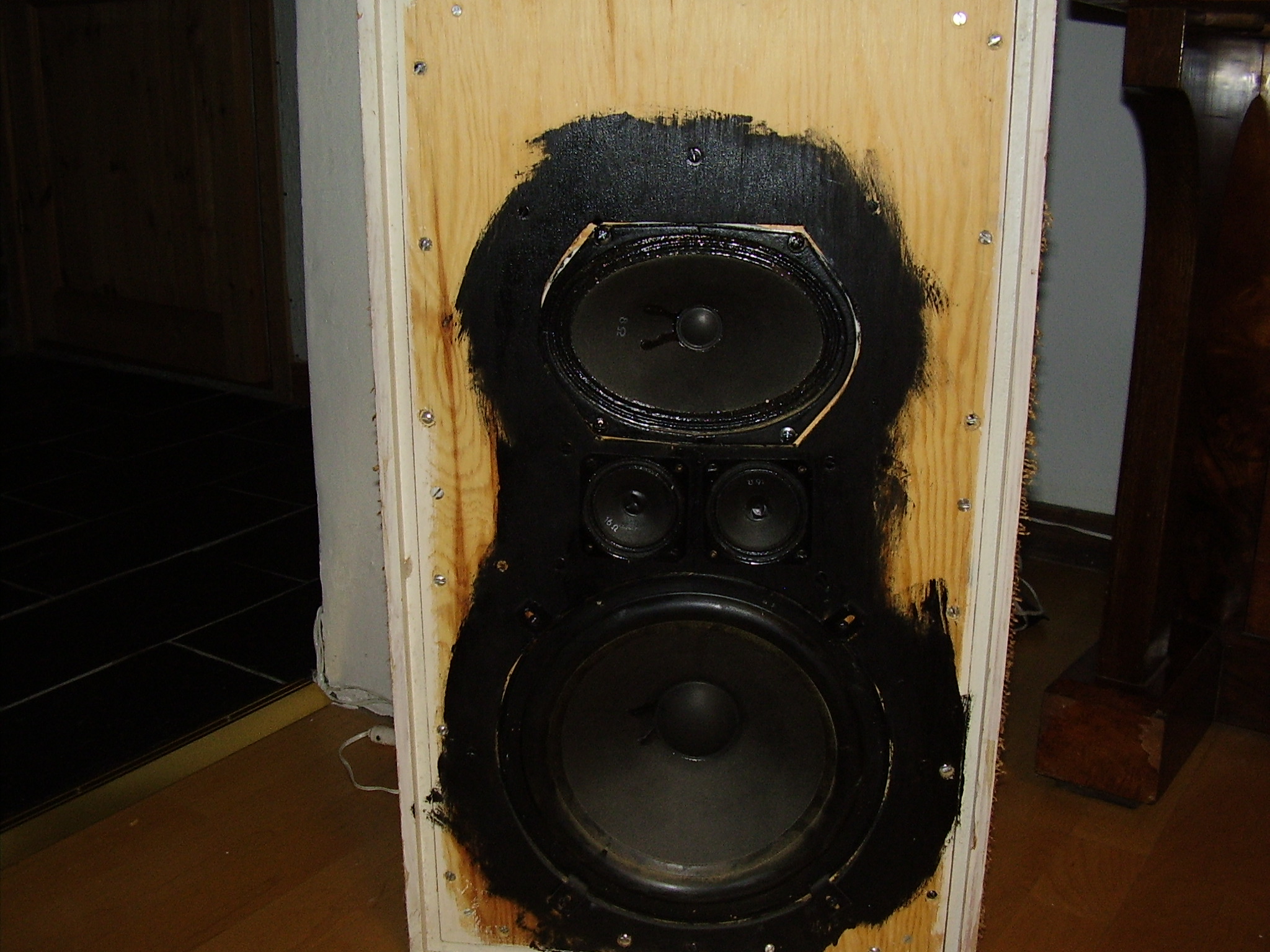

Den består av en 10 tum bas, ett 6x9 tum mellanregister och 2 2 tum diskanter. Alla elementen är från Peerless.
Diskanterna kom jag tidigt underfund med att det måste vara MT225HFC

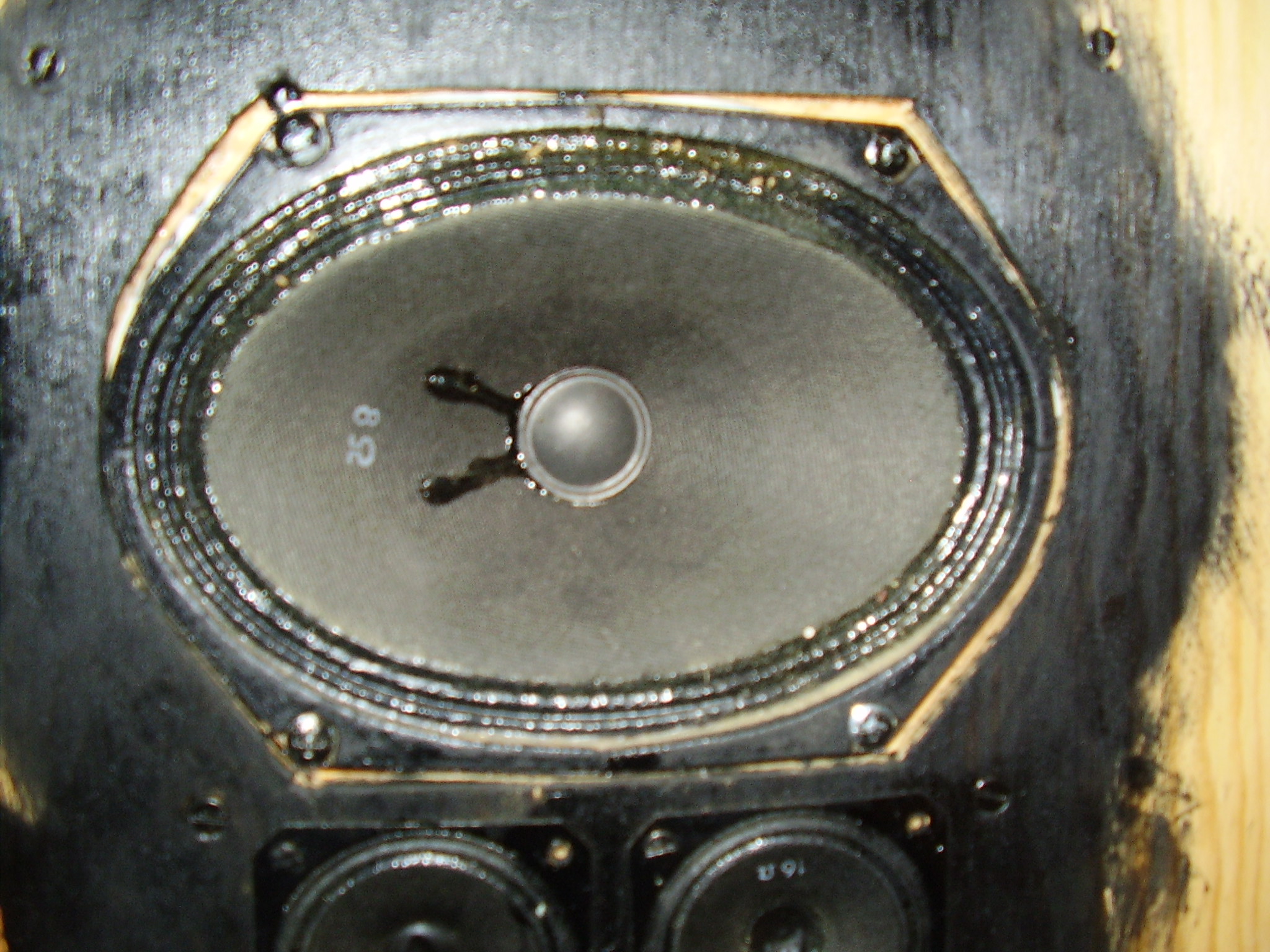

Mellanregistret har jag ingen aning om vad det heter.

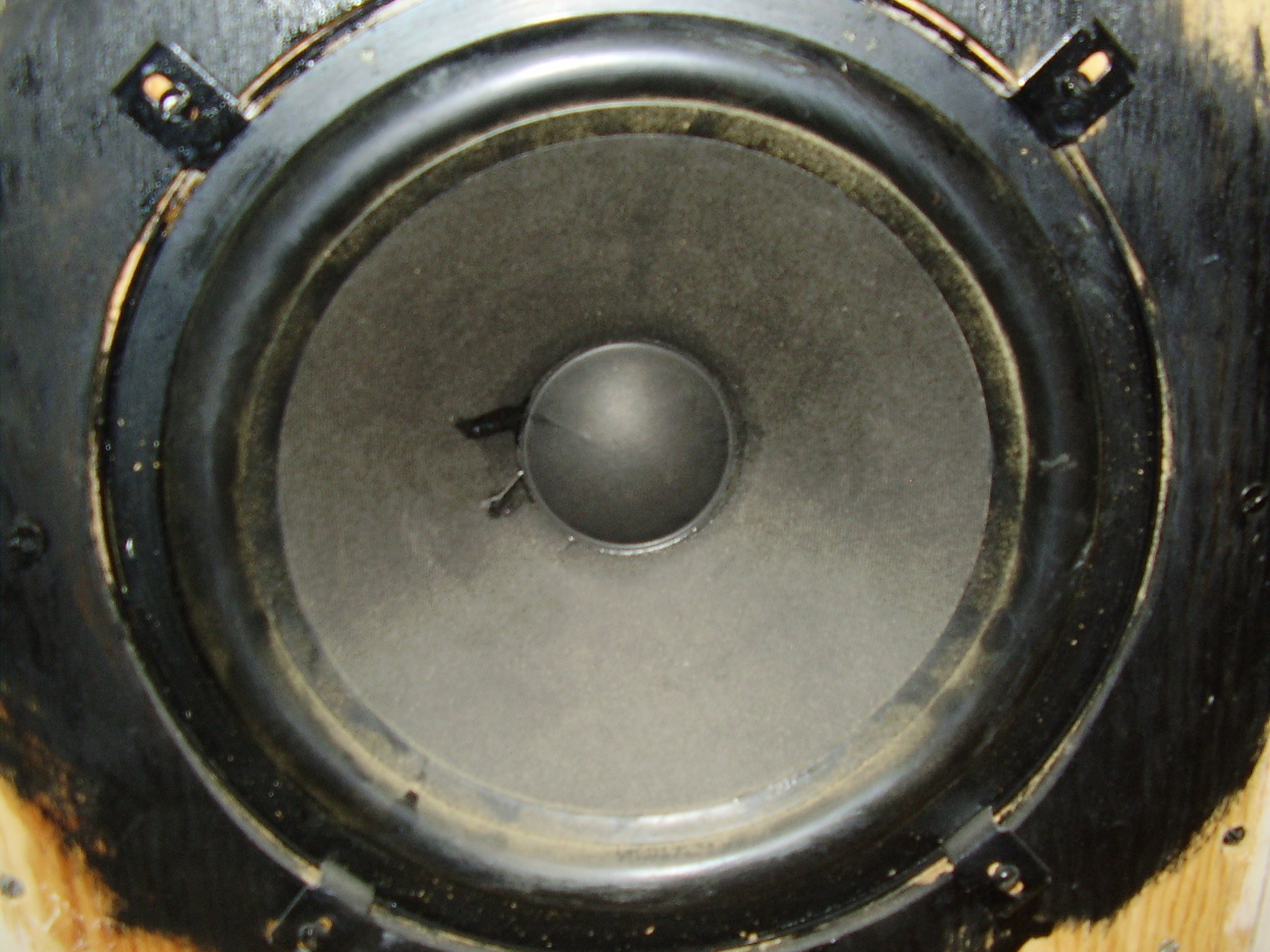

Basen ser ut att vara storebror till L825WG. Men vad heter då denna tiotummare då? L1025WG kanske?
Den här högtalaren sa farfar att det var en byggsats som han köpte på 60-talet. Det bestod utav element, filter samt lådritningar. Då är frågan var byggsatsen kommer ifrån. För det minns inte farfar.
Kan det ha varit Peerless själva som satt ihop den?
Någon som känner igen den, eller vet vad elementen heter?
Kommer lite bilder också.
MVH T.R.
Bilagor

Användarvisningsbild
Svempa

Inlägg: 113
Blev medlem: 2007-07-24

Re: Vad är detta för högtalare?

Inläggav Svempa » 2017-07-15 08:42

Om man utgår från storleken på diskanterna så måste mellanregistret vara 4 x 6 tum och basen är nog 8.25 tum. Så basen kan mycket väl vara L825WG. Om vi får se baksidan på elementen så underlättar det.

Användarvisningsbild
PerStromgren

Inlägg: 26200
Blev medlem: 2005-03-25
Ort: Karlstad

Re: Vad är detta för högtalare?

Inläggav PerStromgren » 2017-07-15 08:59

Peerless sålde så kallade kit, med element och filter. Jag käpte själv ett sådant ca 1970.

De fanns till och med listade i Hifihandboken!
... tycker jag!

Per

Användarvisningsbild
Micke23

Inlägg: 786
Blev medlem: 2008-04-09
Ort: hoacoustic

Re: Vad är detta för högtalare?

Inläggav Micke23 » 2017-07-15 09:32

Varför är det svart runt och på högtalarelementen, har någon tjärat högtalarna?

Användarvisningsbild
Perfector

Inlägg: 12972
Blev medlem: 2013-03-20
Ort: Trosa

Re: Vad är detta för högtalare?

Inläggav Perfector » 2017-07-15 10:54

Micke23 skrev:Varför är det svart runt och på högtalarelementen, har någon tjärat högtalarna?

Elementen var ofta coatade på den tiden, och en front medöppning enbart för elementen gjorde att man målade just där för att resten täcktes av en masonitskiva och inte syns med fronten på.
(Egen gissning)
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm, Visaton, Inertia AB, Sinus samt Sveriges Radio. Deltagit i HiFi och musik samt Elektronikvärlden och Teknik för alla.

Användarvisningsbild
STDI

Inlägg: 1148
Blev medlem: 2009-10-06
Ort: ho-acoustic

Re: Vad är detta för högtalare?

Inläggav STDI » 2017-07-15 11:03

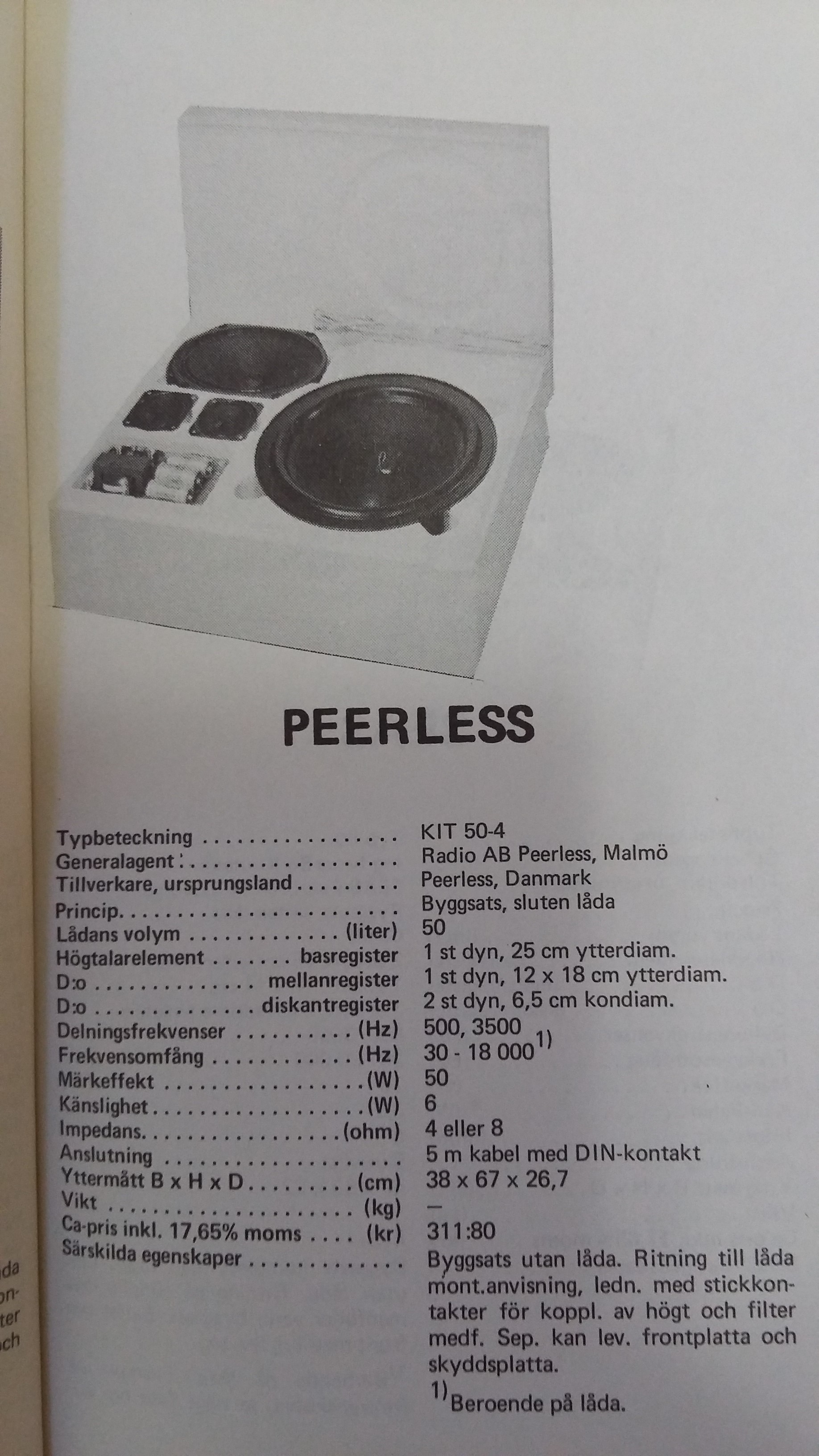

Kan det vara denna som fanns i STEREO HIFI HANDBOKEN 75? Även i 73:an och 74:an.
Peerless KIT50-4 hifihandboken 75.jpg
Peerless KIT50-4 hifihandboken 75.jpg (914.61 KiB) Visad 1763 gånger
OD11, OD-11(T22+B65OAII), 2xOA12, 3xOA-12(T22+B65OAII), 3xOA-14, OA116, 2xOA50, OA51, OA51Center, OA51.2, OA52, 2xOA-52.LE, 2,5-vägs basstöd till OA52.x, 2xL8, SC6.2

Användarvisningsbild
Perfector

Inlägg: 12972
Blev medlem: 2013-03-20
Ort: Trosa

Re: Vad är detta för högtalare?

Inläggav Perfector » 2017-07-15 11:04

STDI skrev:Kan det vara denna som fanns i STEREO HIFI HANDBOKEN 75? Även i 73:an och 74:an.
Peerless KIT50-4 hifihandboken 75.jpg

U win a coockie :-)
Fd. högtalarbyggare i samarbete med Monacor AB under 10 år, HiFi Kit Stockholm, Visaton, Inertia AB, Sinus samt Sveriges Radio. Deltagit i HiFi och musik samt Elektronikvärlden och Teknik för alla.

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1387
Blev medlem: 2005-02-18

Re: Vad är detta för högtalare?

Inläggav rolfzetterberg » 2017-07-15 11:34

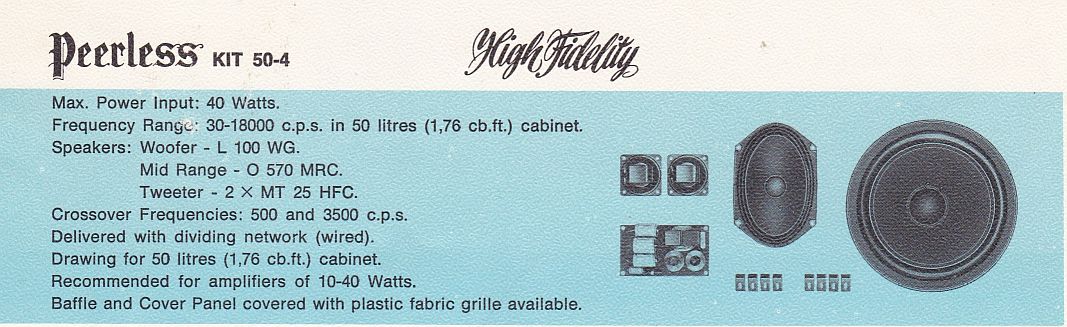

Bilden från 1970-71 års Peerless katalog.Då hade kitet MT25HFC som diskant.
Jag hade nästan samma byggen men bytte till 12-tummare i 100 liters lådor fanerade i valnöt och byggda av snickare.Uj,vad man kostade på sig på den tiden...
Bilagor
peerless kit 50-4.jpg
peerless kit 50-4.jpg (97.98 KiB) Visad 1749 gånger

Användarvisningsbild
STDI

Inlägg: 1148
Blev medlem: 2009-10-06
Ort: ho-acoustic

Re: Vad är detta för högtalare?

Inläggav STDI » 2017-07-15 14:44

rolfzetterberg skrev:Bilden från 1970-71 års Peerless katalog.Då hade kitet MT25HFC som diskant.
Jag hade nästan samma byggen men bytte till 12-tummare i 100 liters lådor fanerade i valnöt och byggda av snickare.Uj,vad man kostade på sig på den tiden...

Jag tolkar din text som att det inte var MT25HFC i KIT50-4 som jag visar från 75. Hade det blivit andra diskanter då?
OD11, OD-11(T22+B65OAII), 2xOA12, 3xOA-12(T22+B65OAII), 3xOA-14, OA116, 2xOA50, OA51, OA51Center, OA51.2, OA52, 2xOA-52.LE, 2,5-vägs basstöd till OA52.x, 2xL8, SC6.2

Användarvisningsbild
Micke23

Inlägg: 786
Blev medlem: 2008-04-09
Ort: hoacoustic

Re: Vad är detta för högtalare?

Inläggav Micke23 » 2017-07-15 18:44

Perfector skrev:
Micke23 skrev:Varför är det svart runt och på högtalarelementen, har någon tjärat högtalarna?

Elementen var ofta coatade på den tiden, och en front medöppning enbart för elementen gjorde att man målade just där för att resten täcktes av en masonitskiva och inte syns med fronten på.
(Egen gissning)


Låter rimligt, tack för förklaring!

Glockenmeister

Inlägg: 241
Blev medlem: 2017-07-10
Ort: Broby

Re: Vad är detta för högtalare?

Inläggav Glockenmeister » 2017-07-16 16:36

Tack ska ni ha, nu blev jag lite klokare :)
Aha, det är L100wg basen heter. För jag är helt bombsäker på att den är 10 tum.
Anledningen till varför det är svartmålat runt elementen är för att farfar inte ville att baffelns trä-färg skulle synas genom näten.
Så de är bara på 40w? Kör dom på en 100w förstärkare och dom grillas väldigt hårt under mina arbetspass i verkstan där dom är installerade. Och det klarar dom utan att ens bli varma.

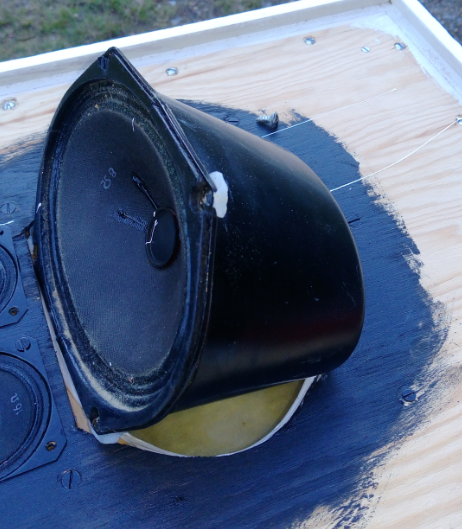

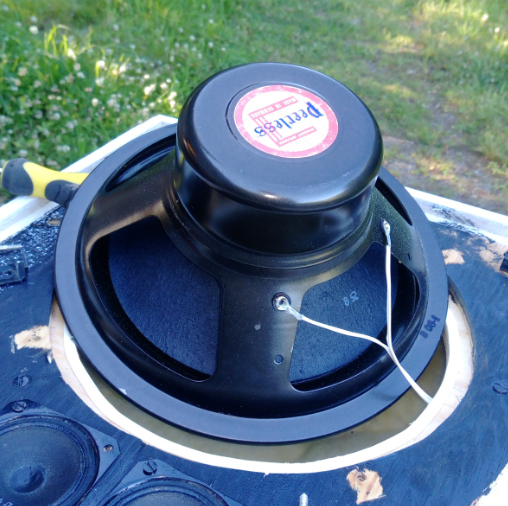

Har också lyft ut elementen och fotat baksidan
MVH T.R.
Bilagor
Peerless mellanregister.PNG
Peerless mellanregister.PNG (622.67 KiB) Visad 1586 gånger
Peerless bas.PNG
Peerless bas.PNG (699.5 KiB) Visad 1586 gånger

Glockenmeister

Inlägg: 241
Blev medlem: 2017-07-10
Ort: Broby

Re: Vad är detta för högtalare?

Inläggav Glockenmeister » 2017-07-21 00:10

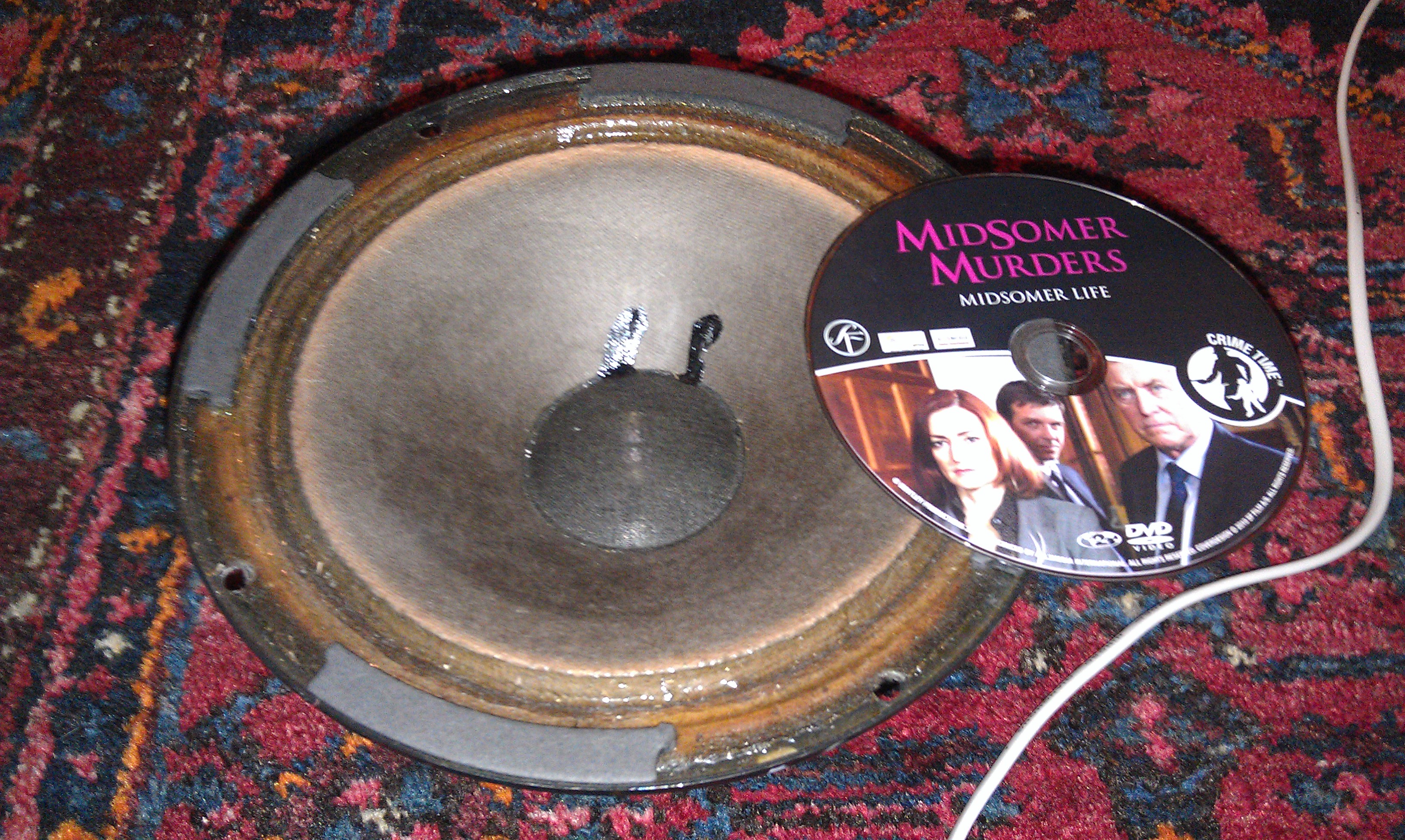

När vi ändå är inne på det här med Peerless, så har jag även ett par andra 8 tums Peerless-basar som jag undrar över vad dom har för beteckning.
Dom har svart korg med "hästskomagnet". Var det inte sådana basar som användes i Mirsch OM 3-28 ett tag?
Nån som känner igen dom?
MVH T.R.
Bilagor

Glockenmeister

Inlägg: 241
Blev medlem: 2017-07-10
Ort: Broby

Re: Vad är detta för högtalare?

Inläggav Glockenmeister » 2019-03-04 01:14

Om det är till någon ledtråd så kom basen från en RankArena HT525 högtalare

rolfzetterberg
primus scientiam vindemiam

Inlägg: 1387
Blev medlem: 2005-02-18

Re: Vad är detta för högtalare?

Inläggav rolfzetterberg » 2019-03-04 21:22

Nu börjar det nog bli lite rörigt....

Jag har svarat på frågor bl.a här
https://elektronikforumet.com/forum/vie ... =2&t=88473

och här
viewtopic.php?f=19&t=66122

Men om man läser vad jag skriver,så står det att "jag tror att" och då måste man för att få en exakt beteckning känna till de EXAKTA måtten på aktuell bas.Det beror på att Peerless använde flera olika magnetstorlekar på samma bas och det enda säkra sättet är då att mäta!

Det ovala mellanregistret bör vara O570 MRC.Jag känner inte till något annat ovalt än detta 5x7"(127x184mm).

MT225HFC är 58x58mm och MT25HFC är 65x65mm.Allt enligt Peerless katalog.
