Wellex E 6003 60L basreflex. Samma som Seas Kit 503?

[Fredzz0rs]

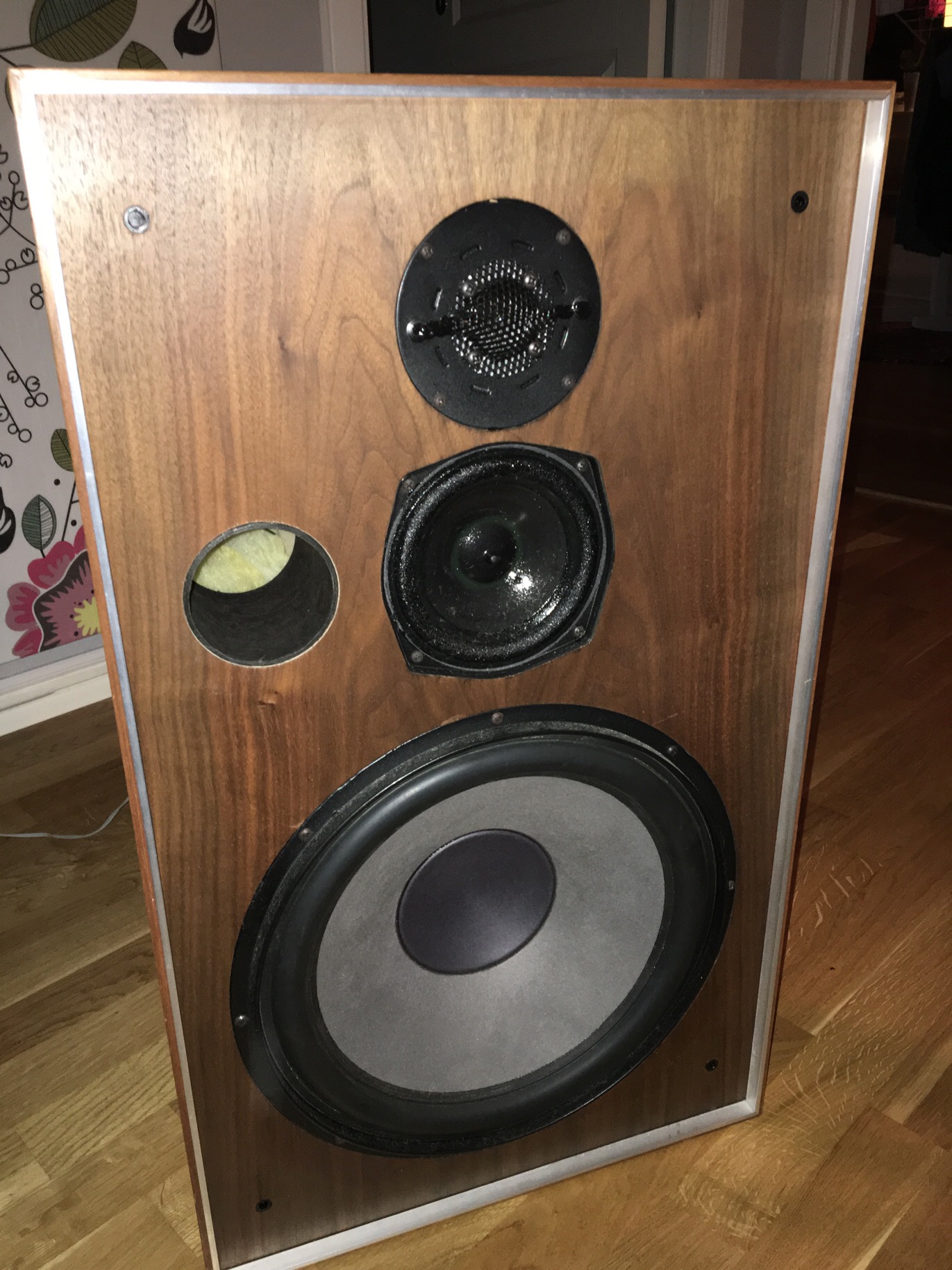

Hej! Har precis kommit över ett par trevliga vintage-högtalare som säljaren sålde till mig oförskämt billigt.
Han berättade att han köpte dem nya av Hifi Center i Luleå för ca 40 år sedan. Han har aldrig gjort något med dem
då de är helt original. Som han förstod det så hade hifi center själva konstruerat dessa.
De nedre baselementen är på 13 tum och är sannolikt ett par Seas 33f-wka.
De övriga elementen vet jag inget om.

Någon som vet något om dessa?

Mvh Fredrik

[rolfzetterberg]

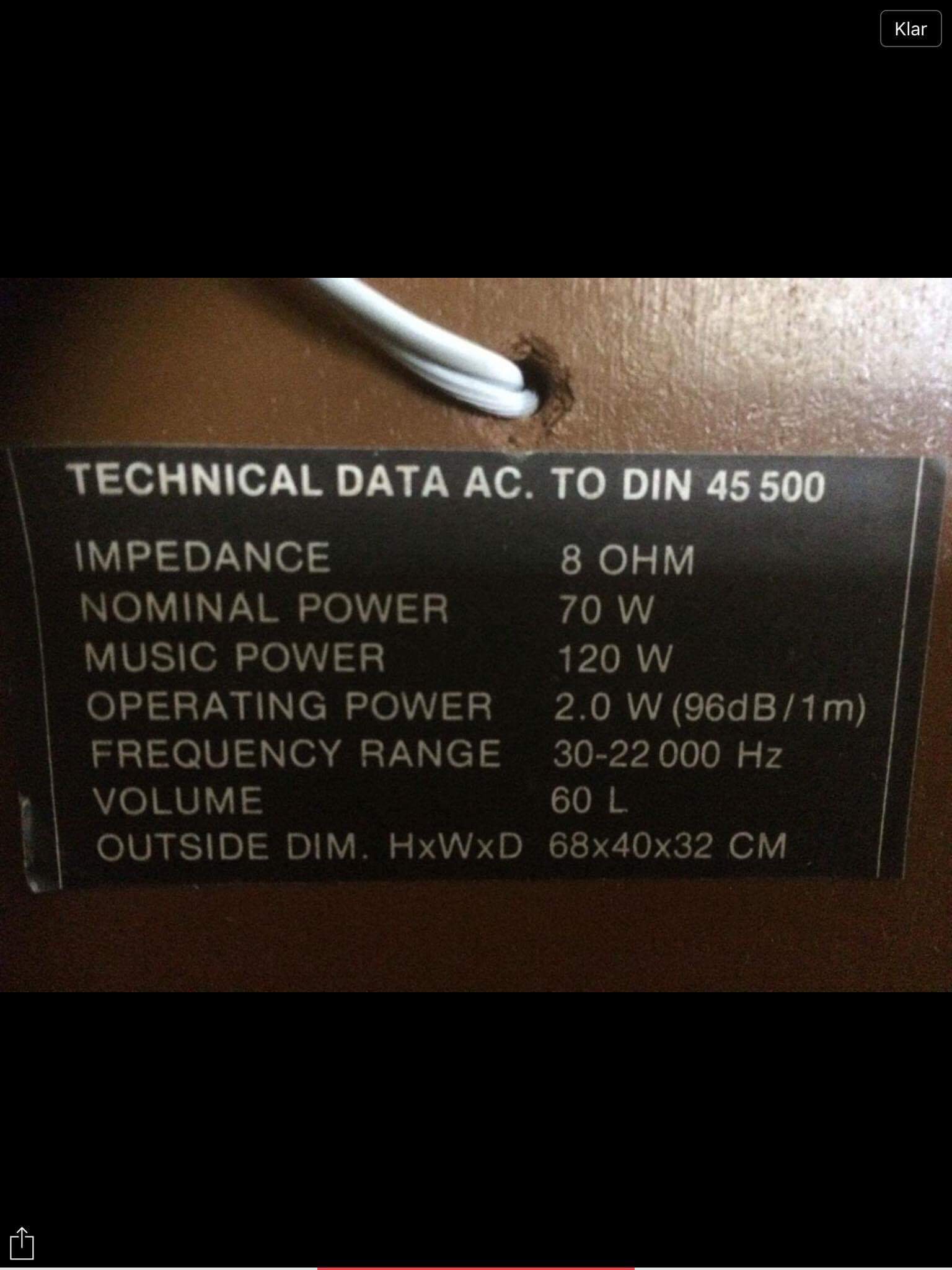

Titta på Wellex E-6003 och då speciellt etiketten på baksidan.
http://photo.qip.ru/users/ymix/15114781 ... ode=xlarge

[Perfector]

Hej! Har precis kommit över ett par trevliga vintage-högtalare som säljaren sålde till mig oförskämt billigt.
Han berättade att han köpte dem nya av Hifi Center i Luleå för ca 40 år sedan. Han har aldrig gjort något med dem
då de är helt original. Som han förstod det så hade hifi center själva konstruerat dessa.
De nedre baselementen är på 13 tum och är sannolikt ett par Seas 33f-wka.
De övriga elementen vet jag inget om.

Någon som vet något om dessa?

Mvh Fredrik

Han har ju skurit av kanterna uppe och nere på etiketten ju fulingen.
Och så låtsas han att han själv byggt dom.

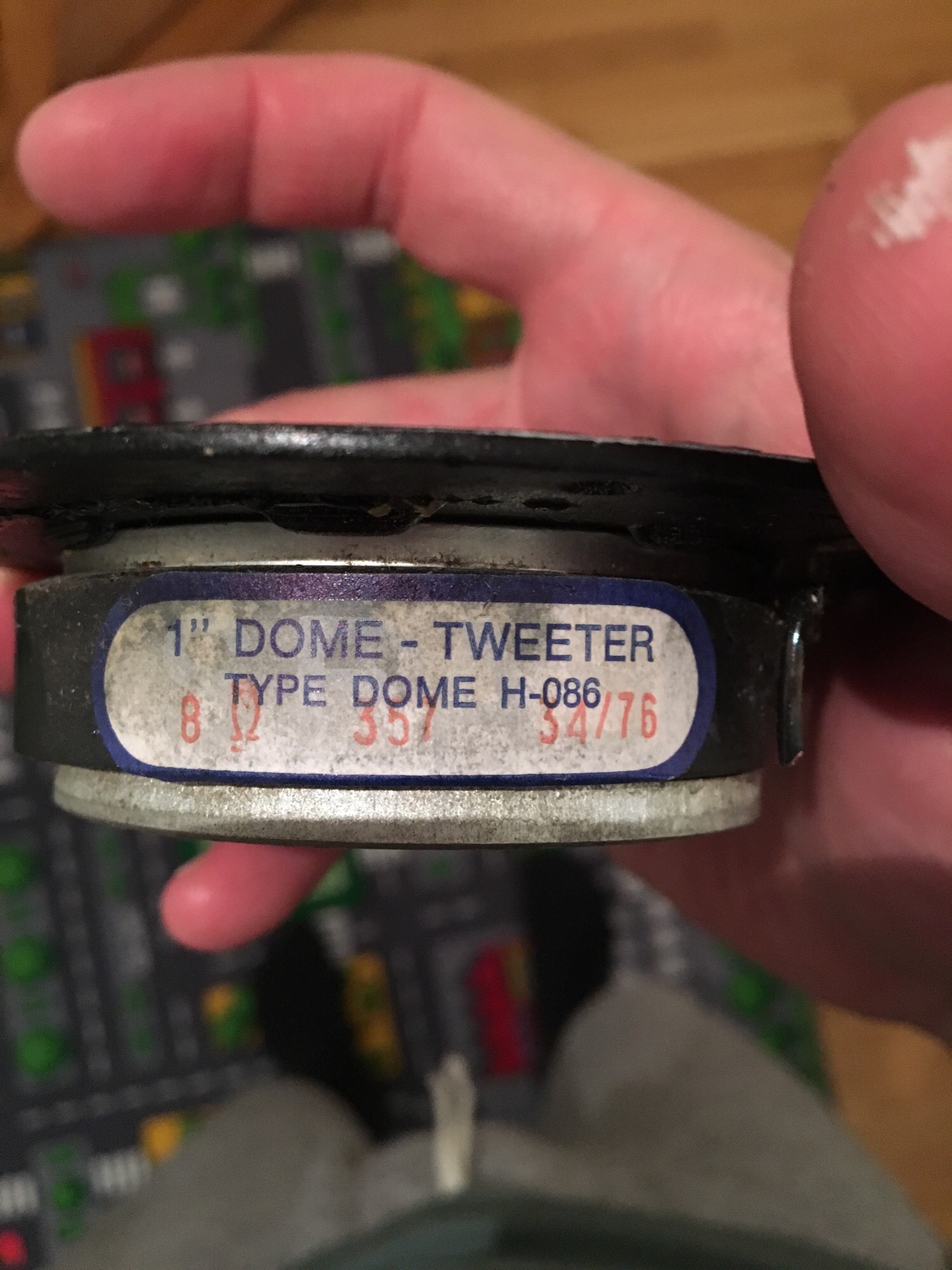

Diskanten verkar vara Seas 086H och även mellanregistret är nog Seas.
Har du inte möjlighet att se på baksidan av elementen vad dom heter?

[paa]

Titta på Wellex E-6003 och då speciellt etiketten på baksidan.
http://photo.qip.ru/users/ymix/15114781 ... ode=xlarge

Han som äger dom som syns på ryska hemsidan har tydligen silikonat igen hålet som högtalarkabeln gick igenom och monterat nya förgyllda kontakter på baksidan.

För övrigt ska det vara samma som SEAS 603, se:
http://avforum.no/forum/showthread.php? ... c156c19576

[Fredzz0rs]

Okay! Så det är ett par Wellex E 6003 jag har införskaffat mig.
Låste på någon norsk sida att det eventuellt finns delningsfilterschema på
Troel Gravensens hemsida. Någon som vet?

Finns de något bra sett att funktionstesta elementen på utan att montera isär dem
för att se att de är hela och funktionsdugliga? De låter skapligt men misstänker att komponenterna
i delningsfiltret kan behöva bytas ut

[Perfector]

Okay! Så det är ett par Wellex E 6003 jag har införskaffat mig.
Låste på någon norsk sida att det eventuellt finns delningsfilterschema på
Troel Gravensens hemsida. Någon som vet?

Finns de något bra sett att funktionstesta elementen på utan att montera isär dem
för att se att de är hela och funktionsdugliga? De låter skapligt men misstänker att komponenterna
i delningsfiltret kan behöva bytas ut

Är det filter med polyesterkondingar så behövs inga byten av delar, och spolarna är ju det dom är.
Du kan ju öppna för basen och se om det går att peta in lite fårull för att styva upp basen.
Den 13"-aren är ju väldigt bra och kan göra ett åskväder om man vill.
I övrigt om det låter bra så bör du låta den vara som den är.

[Fredzz0rs]

Okay! Så det är ett par Wellex E 6003 jag har införskaffat mig.
Låste på någon norsk sida att det eventuellt finns delningsfilterschema på
Troel Gravensens hemsida. Någon som vet?

Finns de något bra sett att funktionstesta elementen på utan att montera isär dem
för att se att de är hela och funktionsdugliga? De låter skapligt men misstänker att komponenterna
i delningsfiltret kan behöva bytas ut

Är det filter med polyesterkondingar så behövs inga byten av delar, och spolarna är ju det dom är.
Du kan ju öppna för basen och se om det går att peta in lite fårull för att styva upp basen.
Den 13"-aren är ju väldigt bra och kan göra ett åskväder om man vill.
I övrigt om det låter bra så bör du låta den vara som den är.

Vad heter motsvarande typ av kondensator som kan torka med tiden?
Spolarna behöver man aldrig byta ut då de inte försämras med tiden?
Även om filtren är Okay så skulle jag väldigt gärna vilja byta ut internkablaget och montera terminaler
på baksidan för att kunna använda bättre högtalarkablar är de inbyggda.

[STDI]

...Vad heter motsvarande typ av kondensator som kan torka med tiden?...

Och hur ser man skillnad på olika typer?

[paa]

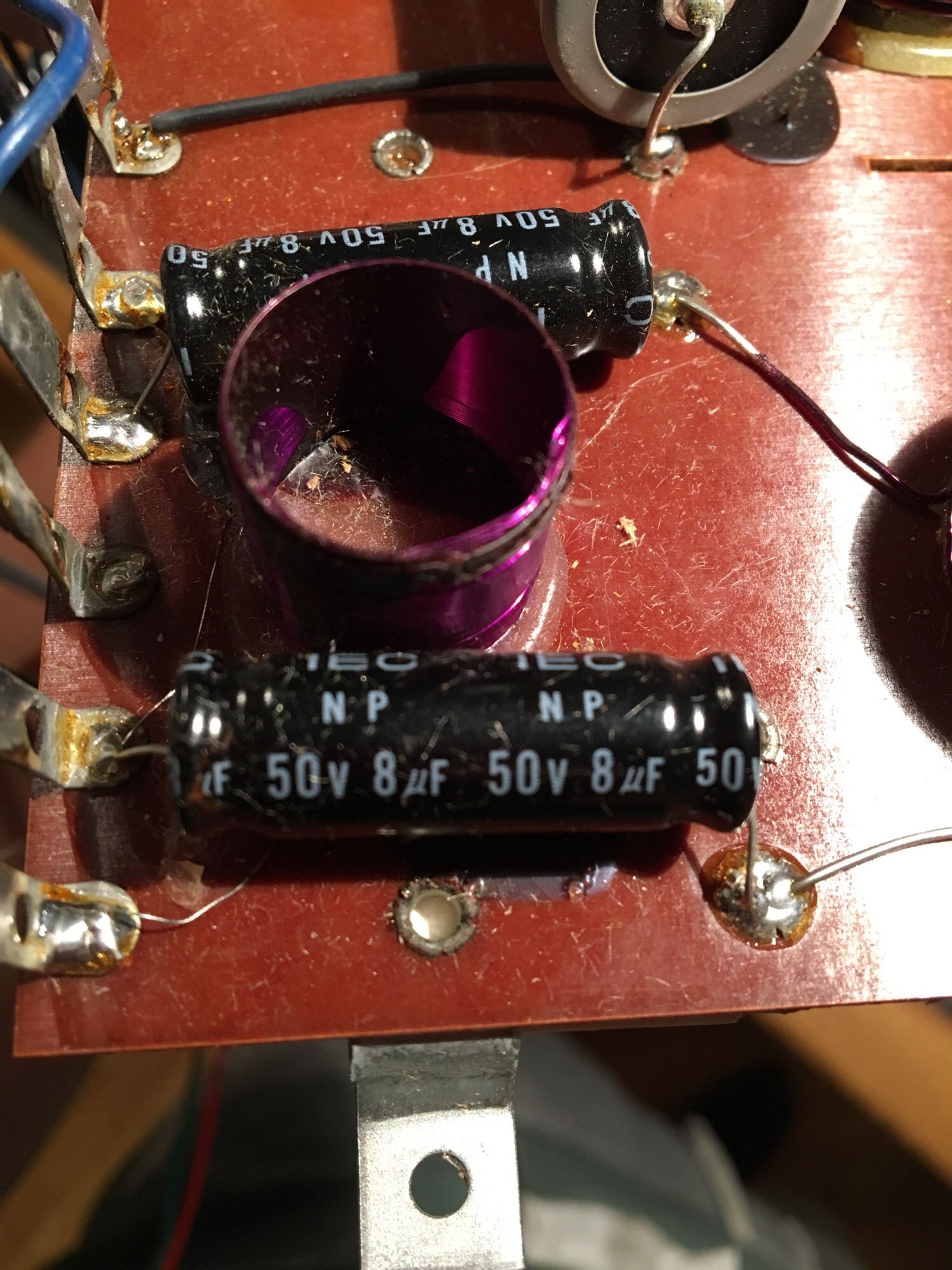

Runda kondensatorer med hölje av plåt brukar vara av typen elektrolytkondensatorer.
Sådana brukar torka ut efter några årtionden, och bör helst bytas ut vid renovering av gamla högtalare.

[Perfector]

Okay! Så det är ett par Wellex E 6003 jag har införskaffat mig.
Låste på någon norsk sida att det eventuellt finns delningsfilterschema på
Troel Gravensens hemsida. Någon som vet?

Finns de något bra sett att funktionstesta elementen på utan att montera isär dem
för att se att de är hela och funktionsdugliga? De låter skapligt men misstänker att komponenterna
i delningsfiltret kan behöva bytas ut

Är det filter med polyesterkondingar så behövs inga byten av delar, och spolarna är ju det dom är.
Du kan ju öppna för basen och se om det går att peta in lite fårull för att styva upp basen.
Den 13"-aren är ju väldigt bra och kan göra ett åskväder om man vill.
I övrigt om det låter bra så bör du låta den vara som den är.

Vad heter motsvarande typ av kondensator som kan torka med tiden?
Spolarna behöver man aldrig byta ut då de inte försämras med tiden?
Även om filtren är Okay så skulle jag väldigt gärna vilja byta ut internkablaget och montera terminaler
på baksidan för att kunna använda bättre högtalarkablar är de inbyggda.

Här finns en kontakttyp som du kan sätt bak på lådan.
Om du fäster högtalarkontakten på befintliga sladdar blir som så korta att det har någon ljudmässig betydelse.
Jag har själv gjort så på högtalare från 1978, som enligt tidens norm fick en färdig 5-meters kabel i lådan och det låter utmärkt.
http://www.monacor.se/produkter/terminaler/vnr/125330/

[rolfzetterberg]

Om filtret möjligen skulle vara detsamma som i kit 503 så sitter det tre elektrolyter där.De tre bör bytas-inget annat.
Men nu är det ju så att ingen vet hur filtret ser ut.Det är bara du i hela världen(förutom kanske några norrmän)som kan visa upp det,så ta några bilder nu!

[Fredzz0rs]

Om filtret möjligen skulle vara detsamma som i kit 503 så sitter det tre elektrolyter där.De tre bör bytas-inget annat.
Men nu är det ju så att ingen vet hur filtret ser ut.Det är bara du i hela världen(förutom kanske några norrmän)som kan visa upp det,så ta några bilder nu!

Jag ska försöka få ur filtren ur lådorna imorgon och lägga upp.
Spänningen är olidlig

[paa]

Kanske du skulle prova att ändra rubriken på tråden så den stämmer med vad det är för högtalare, går att göra genom att editera i förstainlägget.

[Fredzz0rs]

Kanske du skulle prova att ändra rubriken på tråden så den stämmer med vad det är för högtalare, går att göra genom att editera i förstainlägget.

Tack för tipset! Är dock inte helt på det klara med vilken märke/modell det är.
Som jag förstått så är detta antingen en Wellex E 6003 eller en Seas 503.
Båda använder samma element men vad jag kan se vid olika slagningar så tycks Seas 503 vara en sluten
Konstruktion medan E 6003 är portat ( basreflex).

Någon som vet och kan räta ut frågetecken så ska jag ändra rubriken.

[paa]

Kanske du skulle prova att ändra rubriken på tråden så den stämmer med vad det är för högtalare, går att göra genom att editera i förstainlägget.

Tack för tipset! Är dock inte helt på det klara med vilken märke/modell det är.
Som jag förstått så är detta antingen en Wellex E 6003 eller en Seas 503.
Båda använder samma element men vad jag kan se vid olika slagningar så tycks Seas 503 vara en sluten
Konstruktion medan E 6003 är portat ( basreflex).

Någon som vet och kan räta ut frågetecken så ska jag ändra rubriken.

Jag tror 603 är en 503 med basreflexport. Det är dock möjligt att basarna skiljer sig en aning mellan dessa modeller.
Vad står det på din bas, står det DD sist i beteckningen så har den dynamic damping vilket togs fram för basreflexlådor.
Har du sett den här tråden:
http://avforum.no/forum/showthread.php?t=129688

Någon funderar ju där över om Wellex byggde dessa högtalare både under sitt eget och under SEAS namn.
Sedan fanns de ju i byggsats som SEAS Kit också.

[Fredzz0rs]

Kanske du skulle prova att ändra rubriken på tråden så den stämmer med vad det är för högtalare, går att göra genom att editera i förstainlägget.

Tack för tipset! Är dock inte helt på det klara med vilken märke/modell det är.
Som jag förstått så är detta antingen en Wellex E 6003 eller en Seas 503.
Båda använder samma element men vad jag kan se vid olika slagningar så tycks Seas 503 vara en sluten
Konstruktion medan E 6003 är portat ( basreflex).

Någon som vet och kan räta ut frågetecken så ska jag ändra rubriken.

Jag tror 603 är en 503 med basreflexport. Det är dock möjligt att basarna skiljer sig en aning mellan dessa modeller.
Vad står det på din bas, står det DD sist i beteckningen så har den dynamic damping vilket togs fram för basreflexlådor.
Har du sett den här tråden:
http://avforum.no/forum/showthread.php?t=129688

Någon funderar ju där över om Wellex byggde dessa högtalare både under sitt eget och under SEAS namn.
Sedan fanns de ju i byggsats som SEAS Kit också.

När man läser specen på 603 kitet i den länken så framgår det ju en lådvolym samt verkningsgrad som är mindre än mina
högtalare. Läser man lite längre ner så kommer det upp en bild på Wellex E 6003 där det står att den är baserad på
kit 503. Dock så är ju kit 503 inte heller med rätt lådvolym. Tycker detta är jättekonstigt. Får inte ihop det.

[Fredzz0rs]

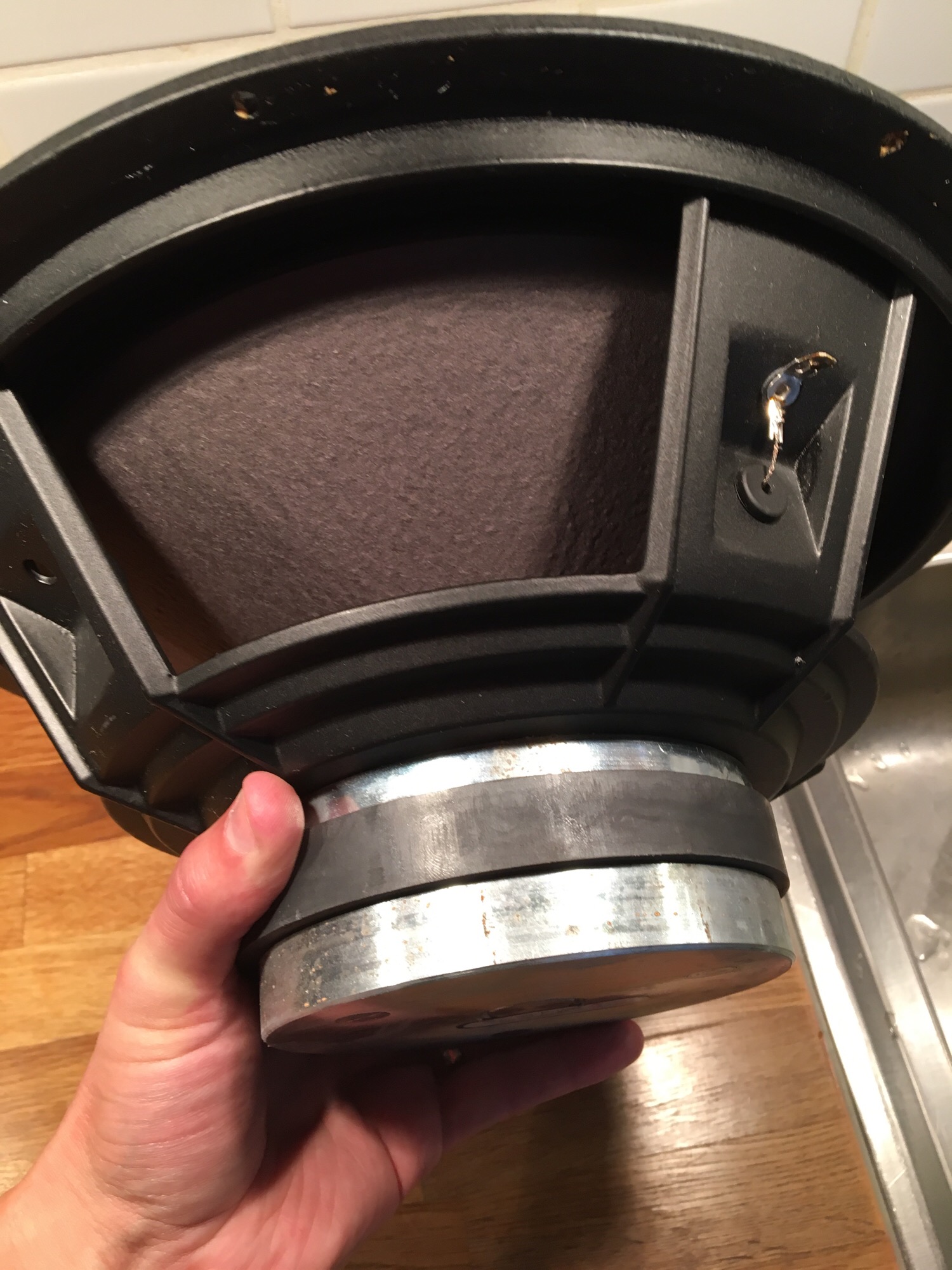

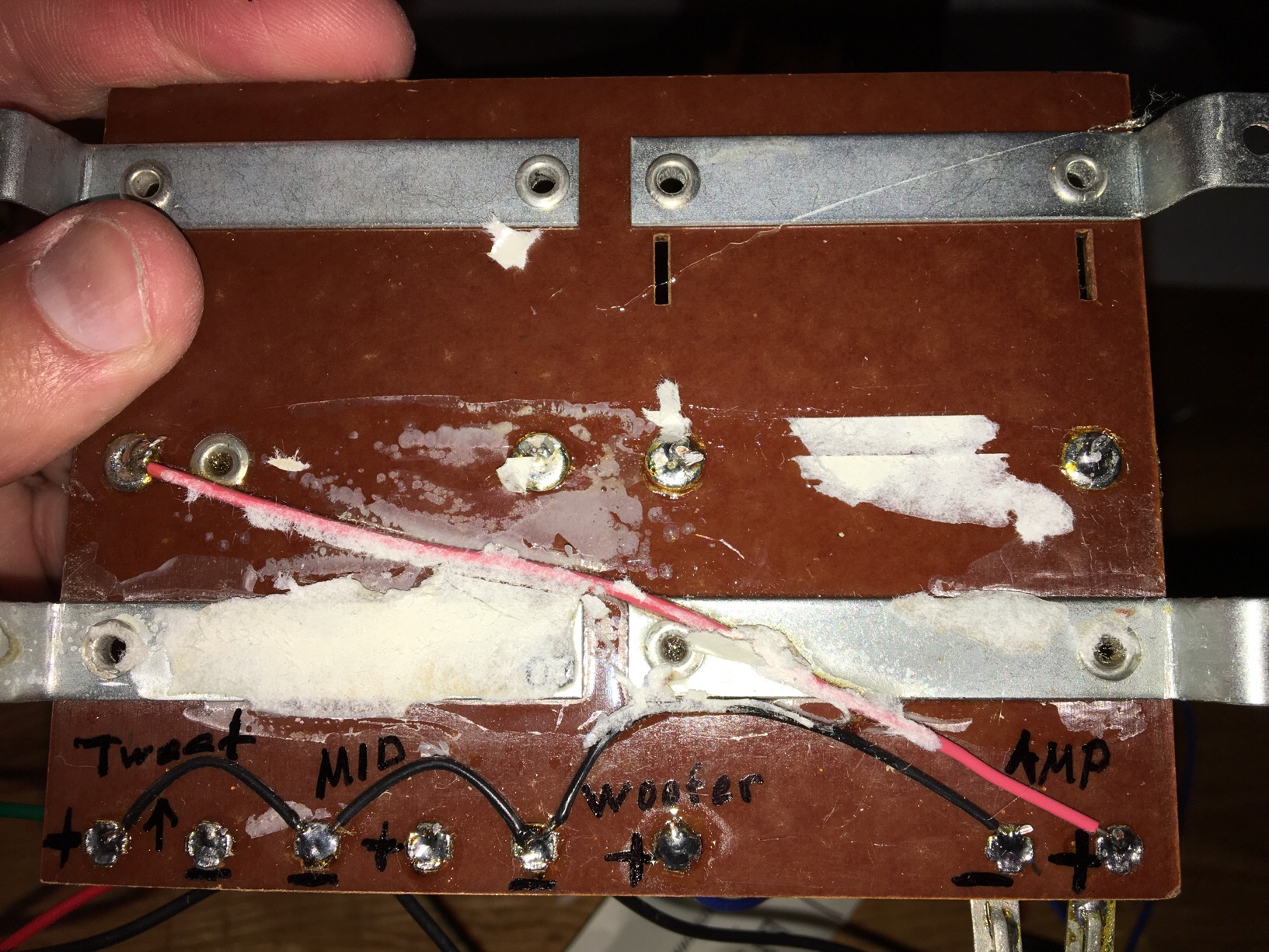

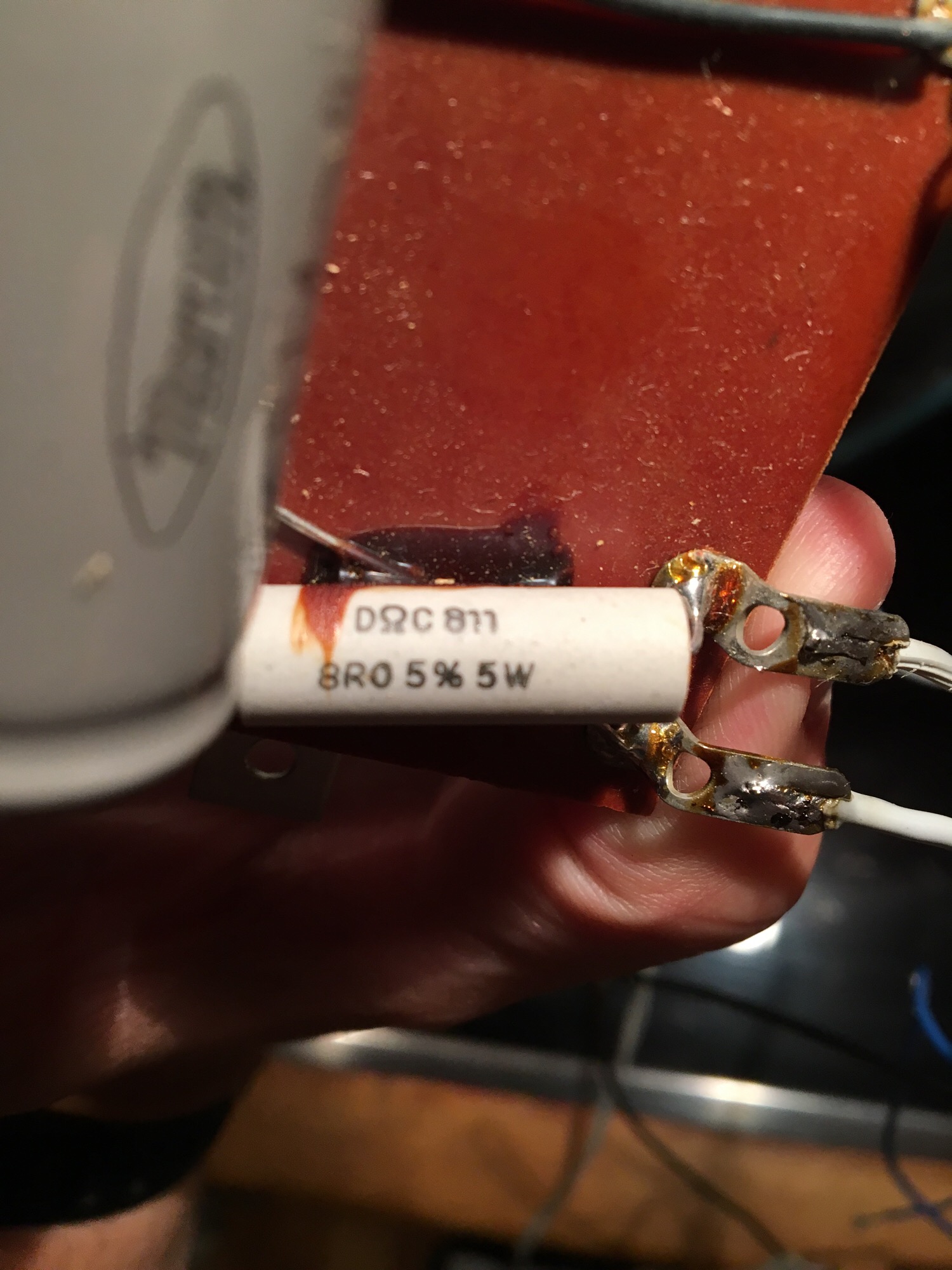

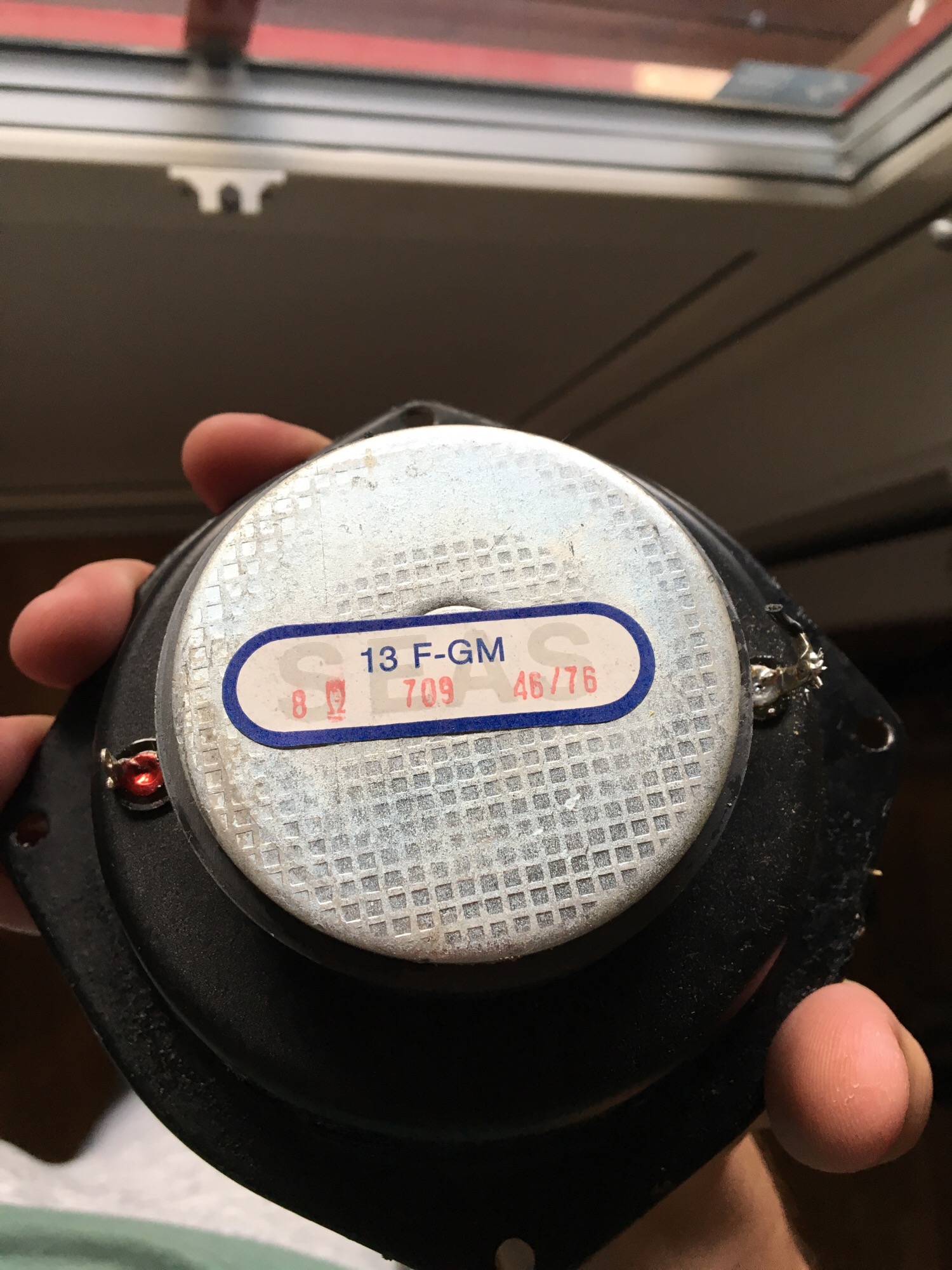

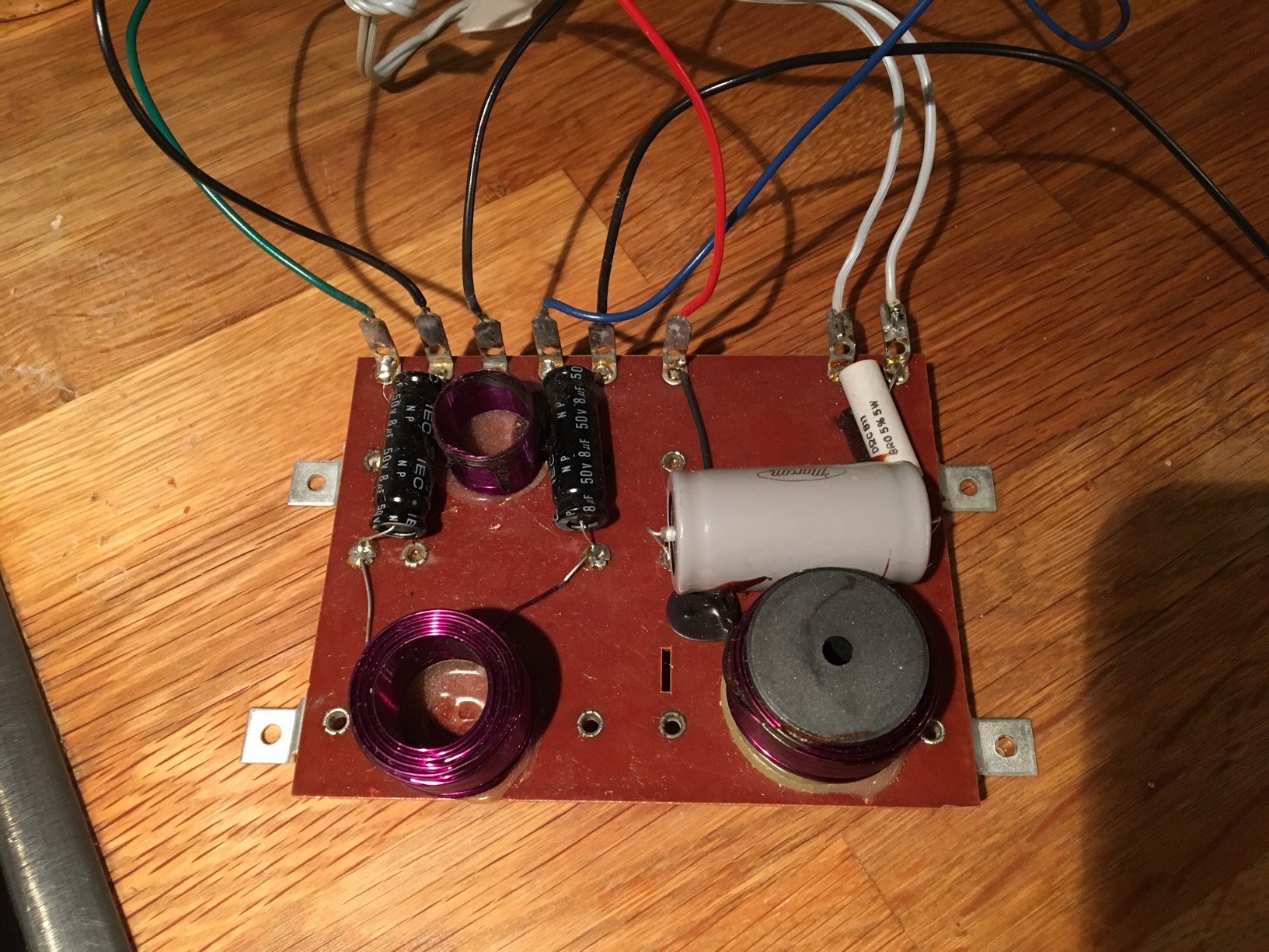

Efter mycket om och men så fick jag loss elementen å således filtret.

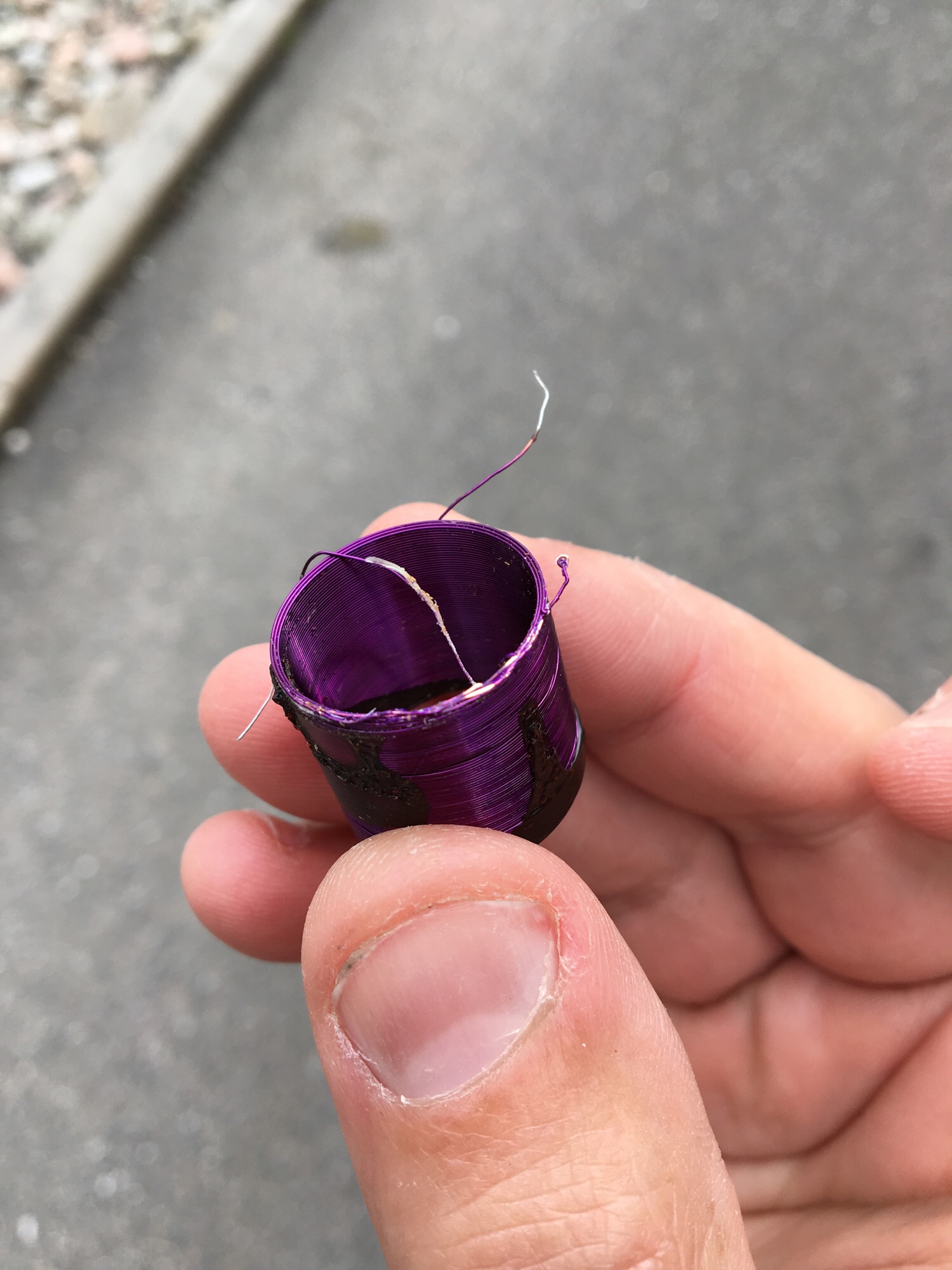

Här följer lite bilder så ni ser vad det handlar om.

Det jag skulle behöva hjälp att få svar på är:

1. Är detta samma filter som det orginalfiltret som Troel Gravesen hänvisar till i
Seas Kit 503?

http://www.troelsgravesen.dk/33FWK.htm

2. Hur ska jag veta vilka värden spolarna har i mitt filter?

Tack på förhand, Fredrik

[rolfzetterberg]

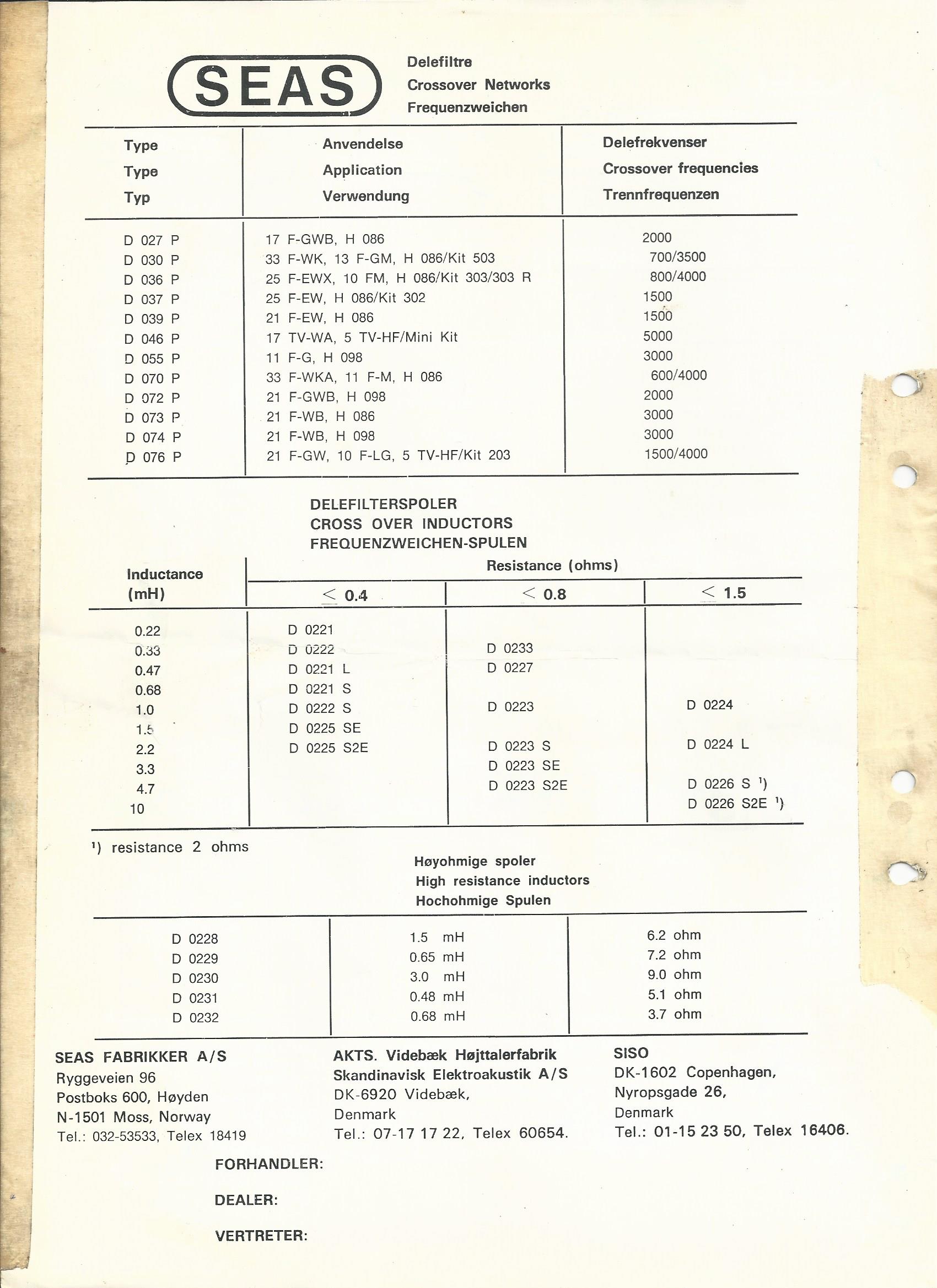

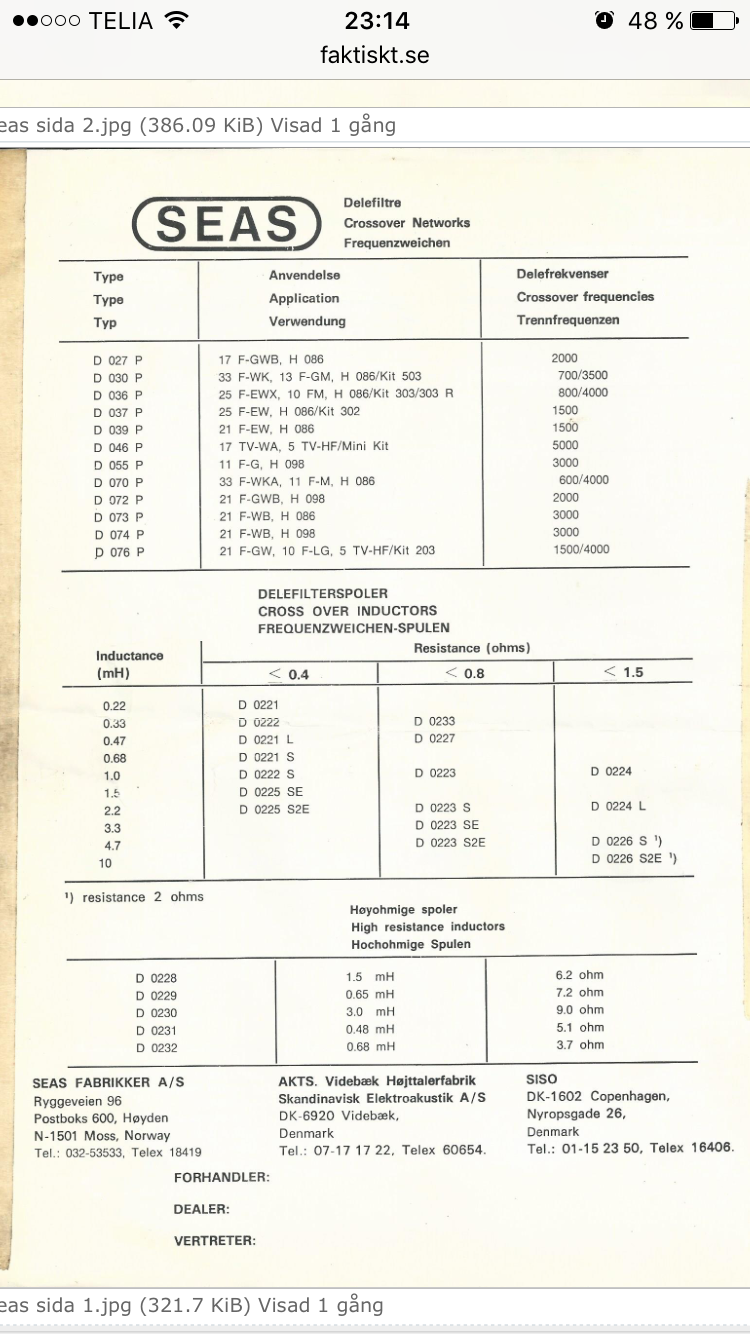

Ditt filter heter D050 medan filtret till kit 503 heter D030.I stort sett lika,men det skiljer på värden och antalet motstånd.

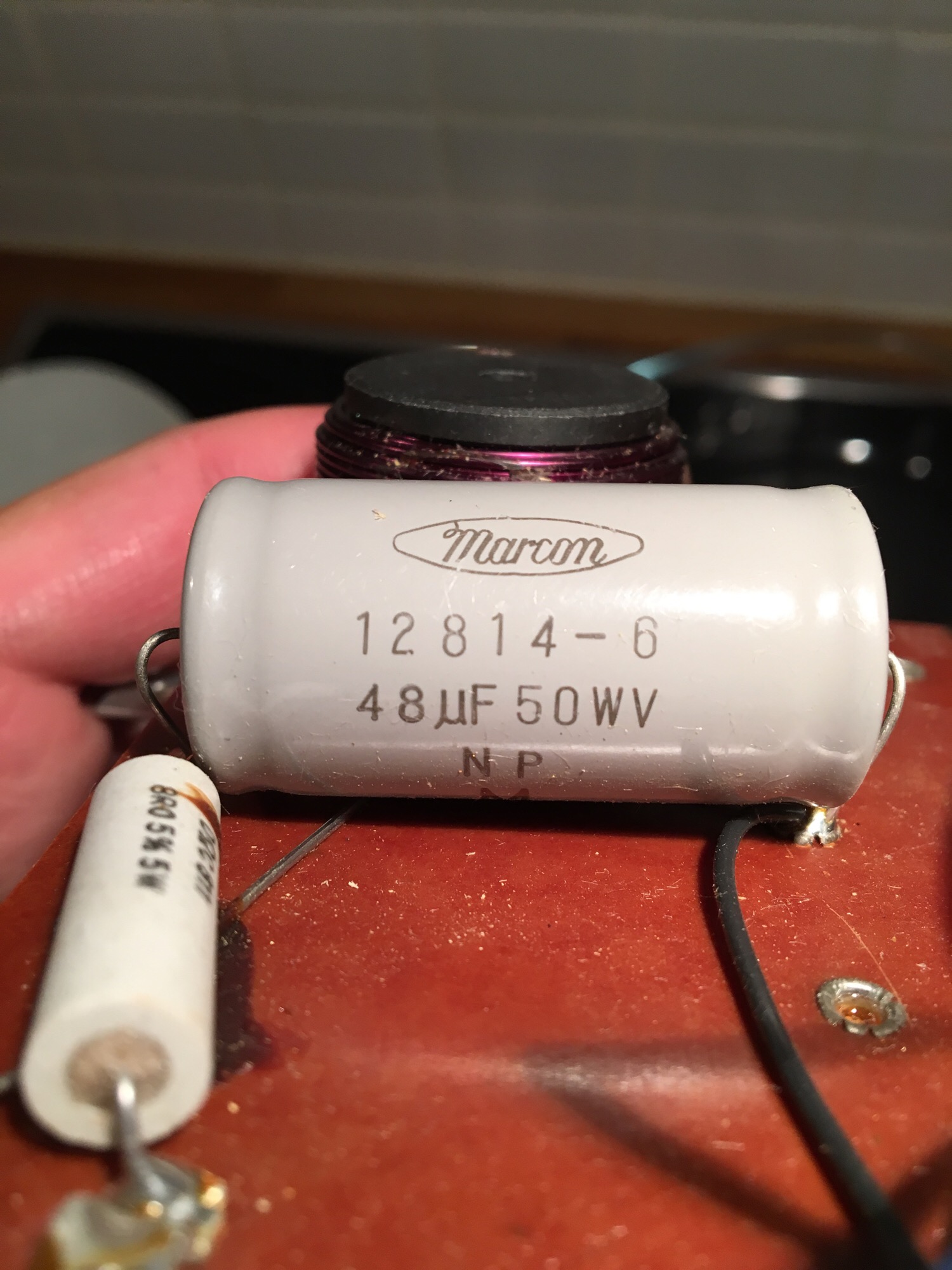

Men det är inte mycket att hänga läpp för,utan byt bara ellyterna som jag rekommenderat förut.
Jag tror de flesta håller med mig här.

[Perfector]

Ditt filter heter D050 medan filtret till kit 503 heter D030.I stort sett lika,men det skiljer på värden och antalet motstånd.
Men det är inte mycket att hänga läpp för,utan byt bara ellyterna som jag rekommenderat förut.
Jag tror de flesta håller med mig här.

Byt kondingarna mot polyester så är du framtidssäkrad.
Enklast är att klippa benen så när de gamla som möjligt och löda direkt på det som blir kvar och kanske ta lite kontaktlim eller smältlim så dom sitter fast.
Mao. håller jag helt med föregående talare
Spolarna är inte helt nödvändigt att veta värdena på, men det finns att köpa LCR-mätare mäter spola kondingar och motstånd.
Frågan är dock om den kostnaden är motiverad i ditt fall.

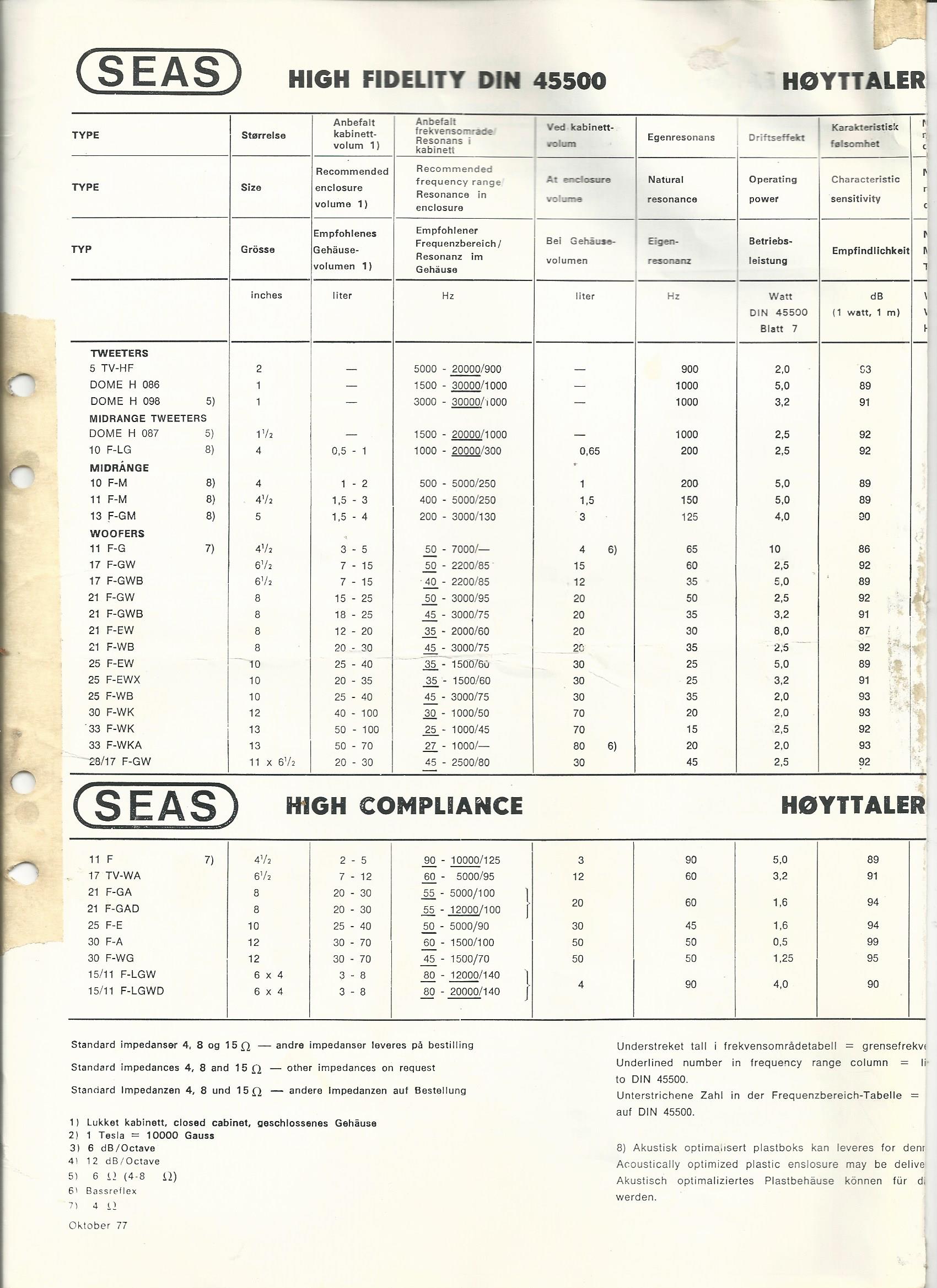

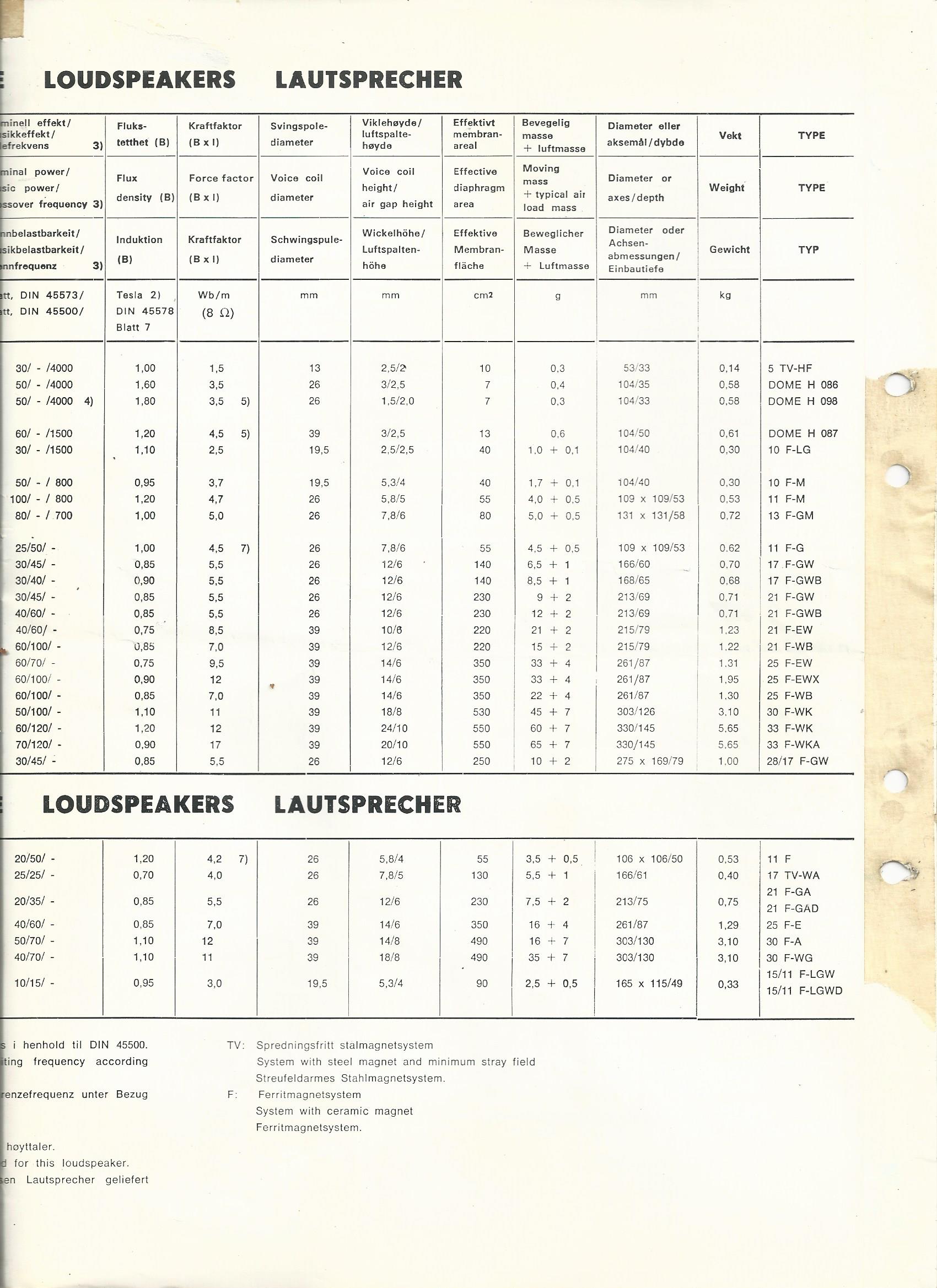

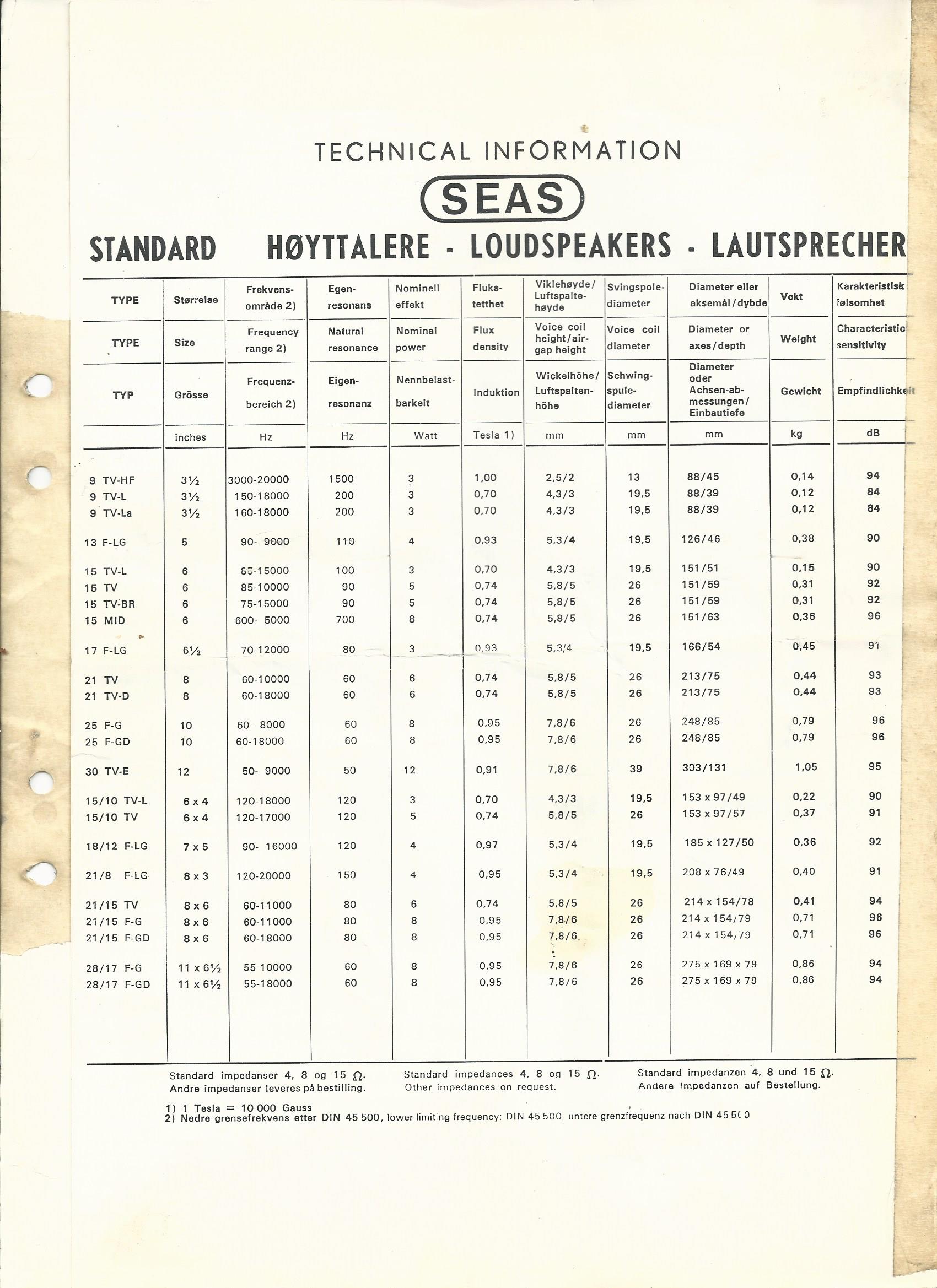

Här kommer så lite data på Seas element av den årgång du har.
Något kanske det hjälper.

[Fredzz0rs]

Ditt filter heter D050 medan filtret till kit 503 heter D030.I stort sett lika,men det skiljer på värden och antalet motstånd.
Men det är inte mycket att hänga läpp för,utan byt bara ellyterna som jag rekommenderat förut.
Jag tror de flesta håller med mig här.

Byt kondingarna mot polyester så är du framtidssäkrad.
Enklast är att klippa benen så när de gamla som möjligt och löda direkt på det som blir kvar och kanske ta lite kontaktlim eller smältlim så dom sitter fast.
Mao. håller jag helt med föregående talare
Spolarna är inte helt nödvändigt att veta värdena på, men det finns att köpa LCR-mätare mäter spola kondingar och motstånd.
Frågan är dock om den kostnaden är motiverad i ditt fall.
Här kommer så lite data på Seas element av den årgång du har.
Något kanske det hjälper.

Men crossover schemat för D 050 finns ju inte med på de sidorna?

[Perfector]

Ditt filter heter D050 medan filtret till kit 503 heter D030.I stort sett lika,men det skiljer på värden och antalet motstånd.
Men det är inte mycket att hänga läpp för,utan byt bara ellyterna som jag rekommenderat förut.
Jag tror de flesta håller med mig här.

Byt kondingarna mot polyester så är du framtidssäkrad.
Enklast är att klippa benen så när de gamla som möjligt och löda direkt på det som blir kvar och kanske ta lite kontaktlim eller smältlim så dom sitter fast.
Mao. håller jag helt med föregående talare
Spolarna är inte helt nödvändigt att veta värdena på, men det finns att köpa LCR-mätare mäter spola kondingar och motstånd.
Frågan är dock om den kostnaden är motiverad i ditt fall.
Här kommer så lite data på Seas element av den årgång du har.
Något kanske det hjälper.

Men crossover schemat för D 050 finns ju inte med på de sidorna?

Nepp, men de element du visar stämmer med filter 030 så vitt jag kan bedöma.

[Fredzz0rs]

Byt kondingarna mot polyester så är du framtidssäkrad.
Enklast är att klippa benen så när de gamla som möjligt och löda direkt på det som blir kvar och kanske ta lite kontaktlim eller smältlim så dom sitter fast.
Mao. håller jag helt med föregående talare
Spolarna är inte helt nödvändigt att veta värdena på, men det finns att köpa LCR-mätare mäter spola kondingar och motstånd.
Frågan är dock om den kostnaden är motiverad i ditt fall.
Här kommer så lite data på Seas element av den årgång du har.
Något kanske det hjälper.

Men crossover schemat för D 050 finns ju inte med på de sidorna?

Nepp, men de element du visar stämmer med filter 030 så vitt jag kan bedöma.

Inte riktigt. Filter 030 har en annan version på basen än den jag har.

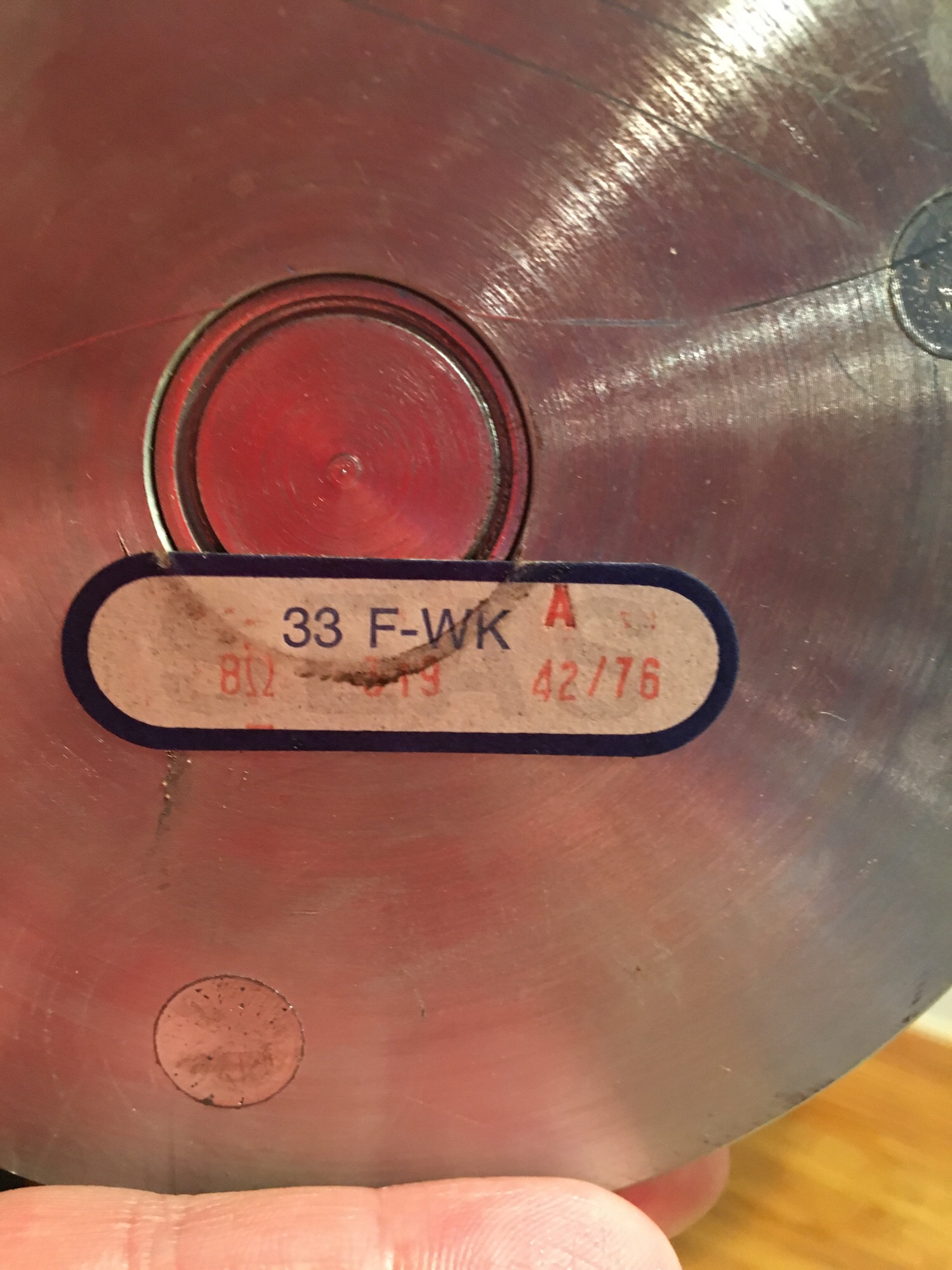

Jag har den basen som heter 33f-wka. Den har gummikanter och har högre känslighet samt snarlikt register
än 33f-wk

[Perfector]

Men crossover schemat för D 050 finns ju inte med på de sidorna?

Nepp, men de element du visar stämmer med filter 030 så vitt jag kan bedöma.

Inte riktigt. Filter 030 har en annan version på basen än den jag har.
Jag har den basen som heter 33f-wka. Den har gummikanter och har högre känslighet samt snarlikt register
än 33f-wk

Sant.
Och det är en ruskigt bra bas.
Jag vet faktiskt inte varför ditt filter inte finns med i listan.
Men, Seas finns ju kvar och borde kunna ge svar på dina funderingar.

[Fredzz0rs]

Skrev precis så här i mail till Seas.

"Hej! Jag har köpt en Vintage högtalare som heter Wellex E 6003. Den är tillverkad sent 70-tal och är konstruerad med era Seas element.

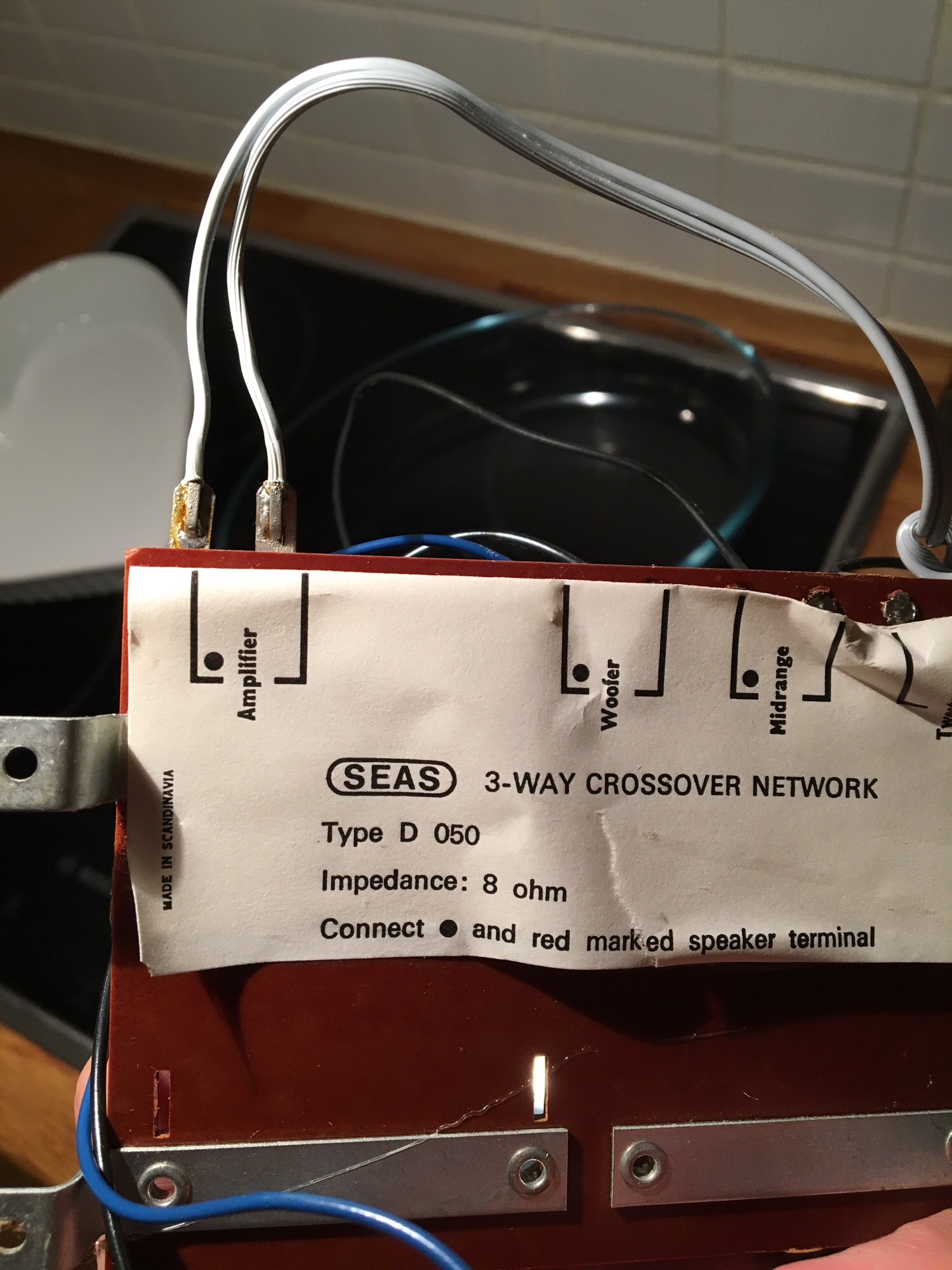

Delningsfiltret heter Type D 050
Och elementen heter:

Bas: Seas 33f-wka
Mellanregister: 13f-GM
Diskant: 1" dome tweeter H-086

Jag hade tänkt byta ut komponenterna på filtret men hittar inte värdet på spolarna.

Har ni en crossover-schema att maila mig?"

Hoppas de ger mig något bra svar

[Perfector]

Skrev precis så här i mail till Seas.

"Hej! Jag har köpt en Vintage högtalare som heter Wellex E 6003. Den är tillverkad sent 70-tal och är konstruerad med era Seas element.

Delningsfiltret heter Type D 050
Och elementen heter:

Bas: Seas 33f-wka
Mellanregister: 13f-GM
Diskant: 1" dome tweeter H-086

Jag hade tänkt byta ut komponenterna på filtret men hittar inte värdet på spolarna.

Har ni en crossover-schema att maila mig?"

Hoppas de ger mig något bra svar

Den som lever får se.

[Fredzz0rs]

Inte hunnit skriva på ett tag nu men det har hänt en del.
Killarna på Seas i Norge var väldigt snälla och letade upp scheman samt
komponentvärden i deras arkiv så nu har jag beställt nya komponenter för
1000 kr. Har dock tänkt återanvända spolarna om de mäter korrekt.

Ska gå in till lokala hifi-butiken och mäta spolarna med deras lcr-mätare.
När jag skulle skära loss spolarna från gamla filtret så lyckades jag skada en av de minsta spolarna genom
att skava bort lite av lacken i botten. Så åker nog på att beställa de två minsta spolarna också.
Vet ju vilket induktans-värde de ska ha nu.

Kan tydligen inte bifoga png bilder här

[paa]

Om dom små Spolarna mäter rätt så är det väl bara att lacka dom eller lägga på lite epoxilim där det är skavt.

[Lasse-]

Hej på eBay finns det en blå LC meter som heter LC.200A som klarar av att mäta stora spolar som
Typ delningsfilterkomponenter för ett par hundralappar från Kina En del billiga LC metrar klarar
Inte av spolar med stor nduktans

[Fredzz0rs]

Så här ser den skadade spolen ut. Notera den lilla utstickaren till höger.
Tråden i denna spolen är löjligt tunn.

[Lasse-]

En luftlindad spole utan järnkärna med flera lager ser det ut som men är det något varv som har gått av eller
Mitt i eller i slutet eller vad det nu är avbrott någonstans.

Mvh Lasse-
