Telefrang STA-40

[RogerGustavsson]

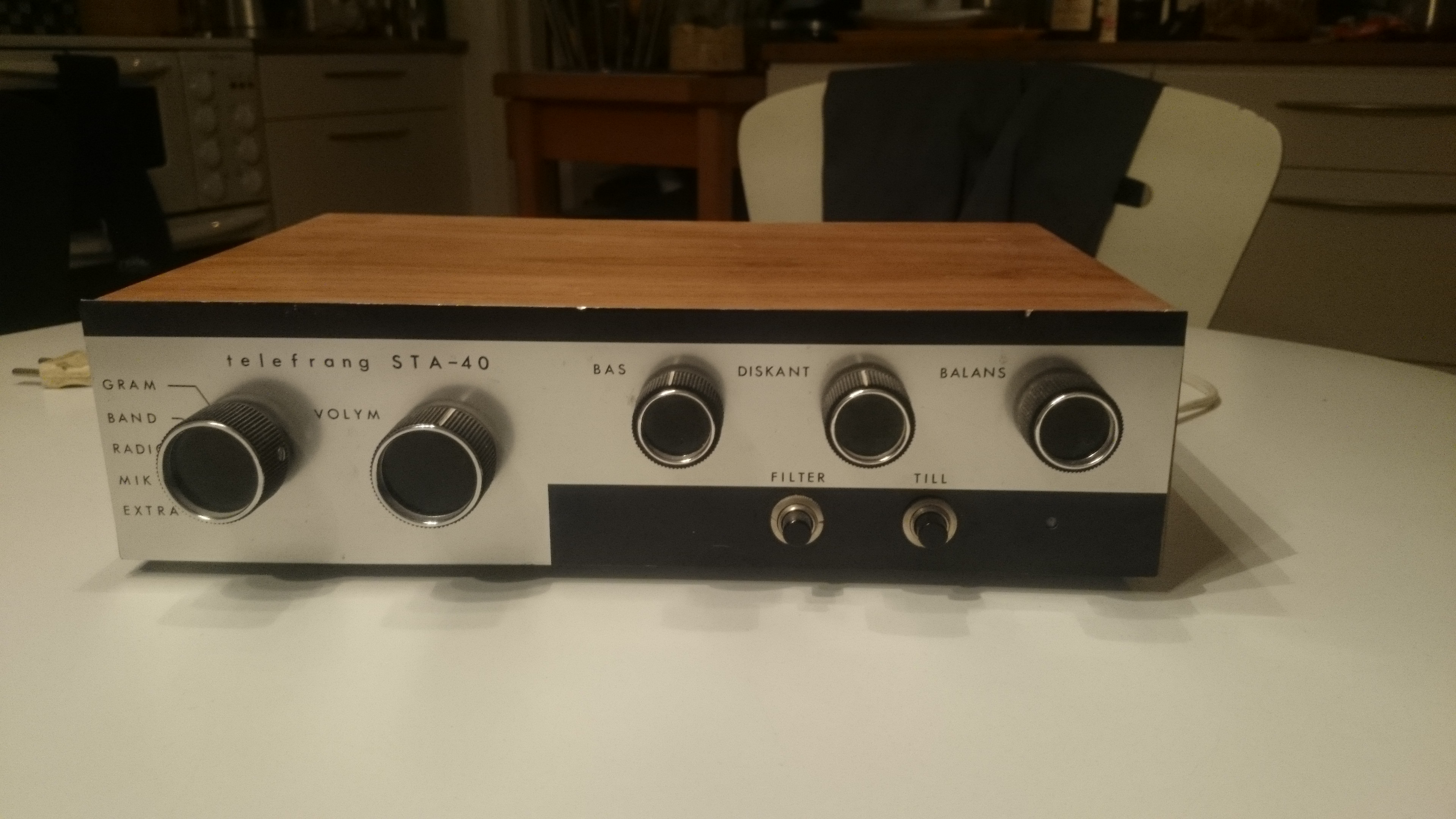

En kompis byggde som ung denna tillsammans med sin far och vill nu få den fungerande. Är det någon som veta mer om den eller var han kan få hjälp`?


[solhaga]

highfive kanske?
Både han och jag har jobbat där, men det var efter hifi-eran.
Men jag tror att highfive/Björn vet lite mer om tiden innan dess.

[RogerGustavsson]

Lustigt, mejlade Björn innan jag postade här!

[highfive]

Hej Roger
Kul med Telefrang STA-40, som din vän byggde tillsammans med sin far.
-Har kanske kretsschemat till den någonstans, men det går säkerligen att reparera/restaurera den utan schema. Kiseltransistorer och diskret uppbyggd. Thomas Frang, som konstruerade den var en kreativ och innovativ ingenjör och använde de komponenter som var kommersiellt tillgängliga. Ingen idé att bygga med komponenter som blir ”unobtainable” , men nu 40 år senare drygt, så kanske man får leta runt lite.

Av bilderna att döma så är det många elektrolytkondensatorer i förstärkaren i plastkapsel, troligen ROE. De läcker (elektriskt) och tappar i kapacitans. Rekommenderar att byta alla elektrolytkondensatorerna.

Har byggt några STA-40, ca 1987, när jag jobbade på Telefrang AB. Det fanns mönstekort kvar i lager och en del av de komponenter, som var unika för STA-40. Produktionen av STA-40 var nedlagd, sedan länge. Det
Kvasikomplementärt slutsteg med kondensatorutgång.

Telefrang var då beläget vänlig vid korsningen Mölndalsvägen / Skårsled. Norr om dåvarande taxegräns för Göteborgs spårvägar. https://maps.app.goo.gl/h6gvXKdeNhwUMgAQA?g_st=ic

Byggde en hybrid till min far och mor, en STA-40 i ett LAB-F chassie. Med radiodel och phonosteg från nollserien av Audio Pro TA-150. Har denna hemma, fungerar förmodligen fortfarande.

Med vänlig hälsning, Björn D

[Morello]

Aldrig hört talar om Telefrang. Vore kul att se elschema avseende STA-40.

Gissar att detta ät mannen bakom bolaget:

https://www.ratsit.se/19430509-Nils_Erik_Thomas_Frang_Goteborg/Y3YVR_zOtZlbUN24T68hVO9IPvpJHhE6A52s47o1Hu0

[Bill50x]

Aldrig hört talar om Telefrang. Vore kul att se elschema avseende STA-40.

Gissar att detta ät mannen bakom bolaget:

https://www.ratsit.se/19430509-Nils_Erik_Thomas_Frang_Goteborg/Y3YVR_zOtZlbUN24T68hVO9IPvpJHhE6A52s47o1Hu0

https://www.aef.se/Amatortidningar/Radi ... 1973-1.pdf (Radio & Television nr1 från 1973)
På sidan 34 börjar en artikel om en av Telefrangs modeller, tyvärr inte STA-40.

/ B

[Morello]

Aef är rena guldgruvan - finns oerhört mycket intressant att läsa i gamla R&T-blaskor.

[RogerGustavsson]

Modell Lab F kom nog efter STA-40. Prislistan såg ut så här:

Skärmbild 2024-09-12 142333.png (1.23 MiB) Visad 2795 gånger

[RogerGustavsson]

Kan nämna att min kompis fick tag i Thomas Frang. Blev tydligen ett långt telefonsamtal. Schema har fåtts, en byggbeskrivning hade varit önskvärd då min kompis inte är elektronikkunnig. Frang trodde inte det skulle vara några problem att starta upp den gamla förstärkaren.
