Byggsatsprojekt piP Signatur

[darkg]

Spontant är jag tveksam till kombinationen plasti och vitoljad ek.

[DVD-ai]

Gör baffeln mörk, helst svart och i en lite matt färg som passar bra med elementen så att dessa "smälter in"

[Aerob]

Jag har en hysteriskt bra färg för bafflar, matt svart och knottrig. Ska kolla upp vad den heter när jag kommer hem efter påsk. Vitpigmenterat får du tummen ner på, jag skulle nog köra Osmo 3032.

[EA_73]

Köpte osmo med vitpigment från ebay.de för ett tag sedan. Halva priset mot hemma. Köpte visserligen 2 x2,5 liter till furugolv.

[Fredzz0rs]

Tack för er ärlighet och era råd. Uppskattas!
Kan ni gräva lite djupare i era reflektioner. Vad är det ni inte tycker lirar i kombon vitpigmenterat
Och svart front?

Jag vill helst inte att högtalarna ska se oldschool ut utan vill ha lite nytt å kreativt.

Kan ni ge bildexempel på diverse finish? Hur ser Osmo 3032 ut?

[darkg]

Plasti dipen är snygg men inte just fin, och det ljusa träet blir lite tvärt om. Jag tänkte dock av någon anledning bakvänt att fronten skulle bli vit, plasti front är nog betydligt bättre.

[Fredzz0rs]

Någon som har några bra råd att ge gällande betsning av faner?
Faneret limmas på lådorna med vitlim.
Spelar det någon roll vilken typ av bets man väljer, tänker på vattenbaserad kontra oljebaserad?
Kan något av dem generera problem i form av limgenomblödning eller att faneret släpper?

[DVD-ai]

Jag föredrar oljad eller vaxad faner, mina högtalare är i mörk EK som är oljad och jag älskar just trä-känslan.

Jag tycker att den naturliga känslan går lite förlorad på något sätt när man betsar, det är ju en smaksak rakt av såklart !

[Fredzz0rs]

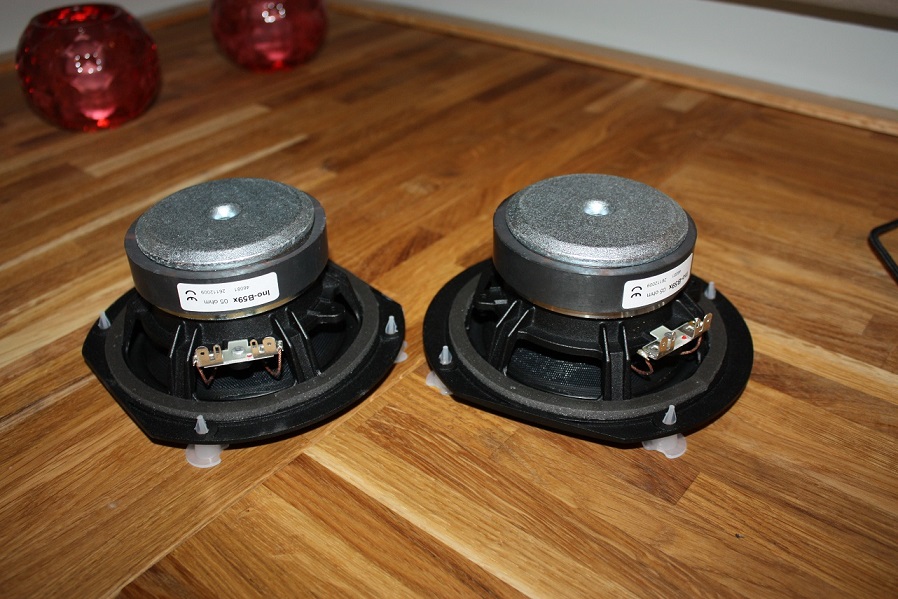

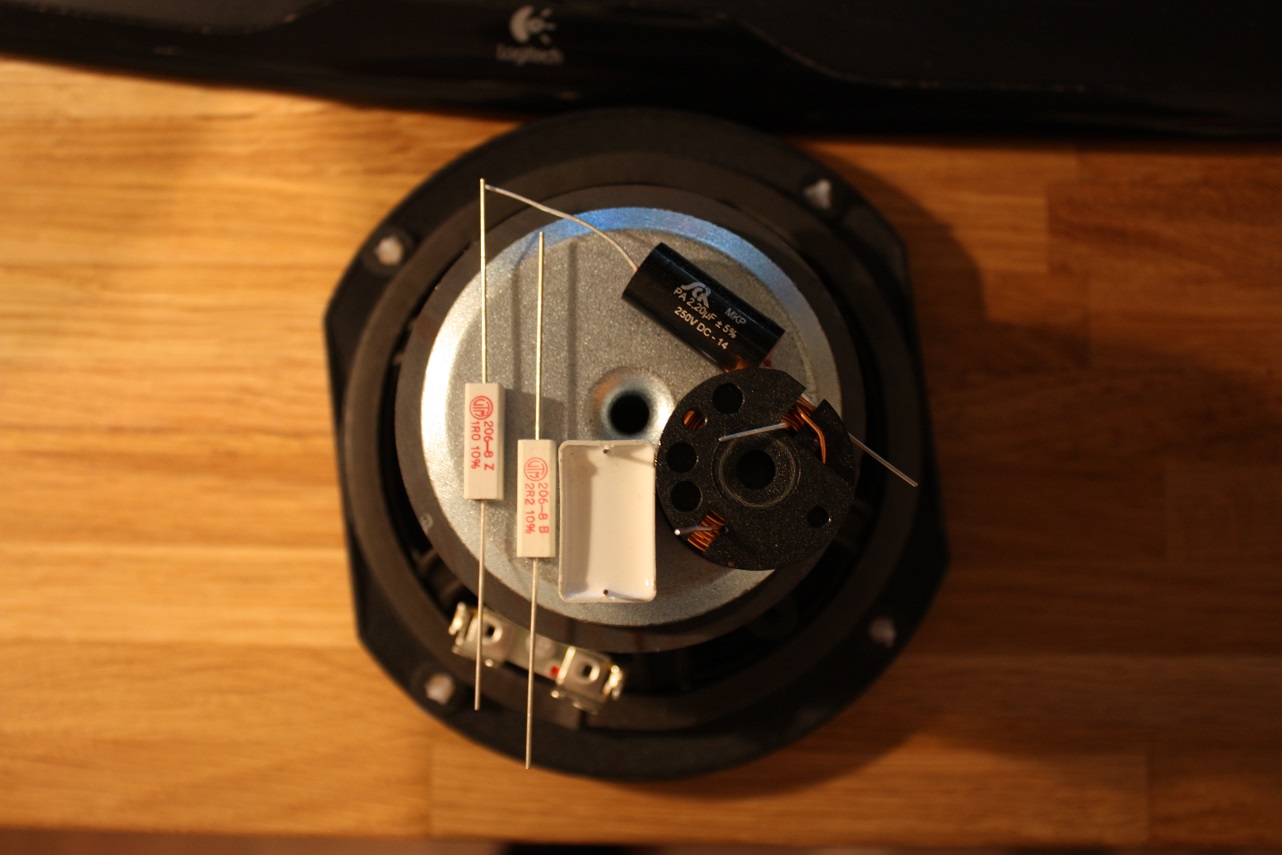

Under tiden jag står å stampar på att mina lådor skall bli färdigfanerade så satte jag dit tätningslisterna samt placerade ut filtret på en av magneterna.
Har följt Ingvars filterskiss när jag placerade ut dem. Har jag gjort rätt ? Dock så skall jag innan jag gör filtret skaffa en sådan där diskantsäkring samt ersättningsmotstånd.

Jag fick med 122,5 cm internt kablage. Räcker det?


Tätningslist baselement.jpg (199.9 KiB) Visad 4541 gånger

[UrSv]

Jag skulle nog dubbelkolla filterritningen och kontrollera om inte motstånden borde ligga tvärtom för helt ritningstrogen montering. Motståndet på 1 Ohm skall ligga parellellt med basen tillsammans med kondingen på 10 uF. Motståndet på 2.2 Ohm skall vara i serie med diskanten, Om inte du har fått en nyversion av filterritning vill säga.

[Fredzz0rs]

Jag skulle nog dubbelkolla filterritningen och kontrollera om inte motstånden borde ligga tvärtom för helt ritningstrogen montering. Motståndet på 1 Ohm skall ligga parellellt med basen tillsammans med kondingen på 10 uF. Motståndet på 2.2 Ohm skall vara i serie med diskanten, Om inte du har fått en nyversion av filterritning vill säga.

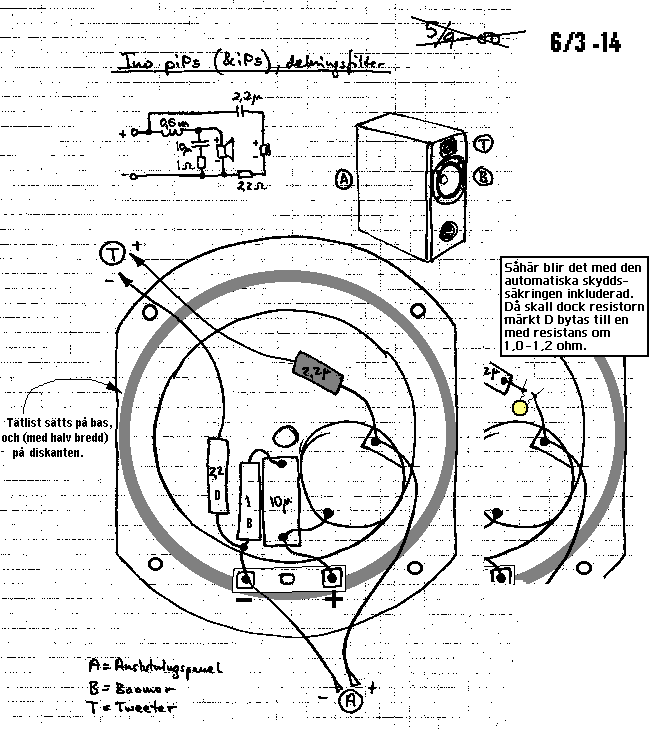

Här är den skiss jag erhållits.

Är motstånden märkt D och B samma sort? På en av dem står det "206-8 Z 1RO 10%" och på den andra "206-8 E 2R2 10%". Vilken är vilken?

mont piPs -2.GIF (20.43 KiB) Visad 4451 gånger

[Nattlorden]

Någon som hittat resistorn märkt D ?

[Fredzz0rs]

Någon som hittat resistorn märkt D ?

Kul att man kan glädja någon med min okunskap....

[AndreasArvidsson]

Någon som hittat resistorn märkt D ?

Ja, hur så?

[Nattlorden]

Någon som hittat resistorn märkt D ?

Ja, hur så?

Sorry, trodde den var missad, så jag försökte vara rolig. A, B & T var dock inringande,så jag förväntade mig detsamma angånde D.

[Nattlorden]

Någon som hittat resistorn märkt D ?

Kul att man kan glädja någon med min okunskap....

F'låt.

Jag tror inte det spelar någon roll vilket som på din fråga. Annars så ringer du IÖ (kvällstid) och frågar!

[UrSv]

Jag skulle nog dubbelkolla filterritningen och kontrollera om inte motstånden borde ligga tvärtom för helt ritningstrogen montering. Motståndet på 1 Ohm skall ligga parellellt med basen tillsammans med kondingen på 10 uF. Motståndet på 2.2 Ohm skall vara i serie med diskanten, Om inte du har fått en nyversion av filterritning vill säga.

Här är den skiss jag erhållits.

Är motstånden märkt D och B samma sort? På en av dem står det "206-8 Z 1RO 10%" och på den andra "206-8 E 2R2 10%". Vilken är vilken?

1R0 = 1,0 Ohm = 1 på ritningen
2R2 = 2,2 Ohm = 2,2 på ritningen

Alltså har du lagt motståndet på 2,2 Ohm närmast spolen men det skall alltså vara tvärtom. Det går naturligtvis att koppla rätt ändå men det blir enklast att följa ritningen om allt är *exakt* lika.

[MagnusÖstberg]

+1

[Fredzz0rs]

Jag skulle nog dubbelkolla filterritningen och kontrollera om inte motstånden borde ligga tvärtom för helt ritningstrogen montering. Motståndet på 1 Ohm skall ligga parellellt med basen tillsammans med kondingen på 10 uF. Motståndet på 2.2 Ohm skall vara i serie med diskanten, Om inte du har fått en nyversion av filterritning vill säga.

Här är den skiss jag erhållits.

Är motstånden märkt D och B samma sort? På en av dem står det "206-8 Z 1RO 10%" och på den andra "206-8 E 2R2 10%". Vilken är vilken?

1R0 = 1,0 Ohm = 1 på ritningen
2R2 = 2,2 Ohm = 2,2 på ritningen

Alltså har du lagt motståndet på 2,2 Ohm närmast spolen men det skall alltså vara tvärtom. Det går naturligtvis att koppla rätt ändå men det blir enklast att följa ritningen om allt är *exakt* lika.

Tack för förtydligandet! Nu klarnar det

[Fredzz0rs]

Jag måste bara flika in.
I torsdags var jag på demokväll hemma hos Ingvar.
Svårt att beskriva med ord men det var helt sinnesjukt!

Nu börjar sparandet till pi60s
Kvällens skräll var dock piM som jag aldrig tidigare hört. Trodde han blåste oss när han mörklade rummet och drog igång musiken.
Kan inte förstå hur man kan få så "stort" ljud ur en så liten envägshögtalare.
Någon som vet vilken låt det var han spelade med Rammstein på pi60s? Känns som att det är en låt han brukar köra på sina demokvällar

[shifts]

Låten var kanske Los?

[andershelin]

Någon som vet vilken låt det var han spelade med Rammstein på pi60s? Känns som att det är en låt han brukar köra på sina demokvällar [/quote]

Har för mig det är "Los" från skivan Reise, Reise.

/Anders

[Fredzz0rs]

Tack för svaren!

Någon som vet vilket håll terminalanslutningen skall sitta enligt Ingvar? Har sett exempel på både upp och ned.
Jag tänker ansluta högtalarkablarna med spadar.

[paa]

Tack för svaren!

Någon som vet vilket håll terminalanslutningen skall sitta enligt Ingvar? Har sett exempel på både upp och ned.
Jag tänker ansluta högtalarkablarna med spadar.

Jag skulle satt terminalerna med skruvarna uppåt, då pekar kabeln snett neråt om det är spadar monterade, och även om kablarna fästas i tvärgående hålet under kläm-muttern. Det lär inte spela någon roll för ljudet i vilket fall!

[Fredzz0rs]

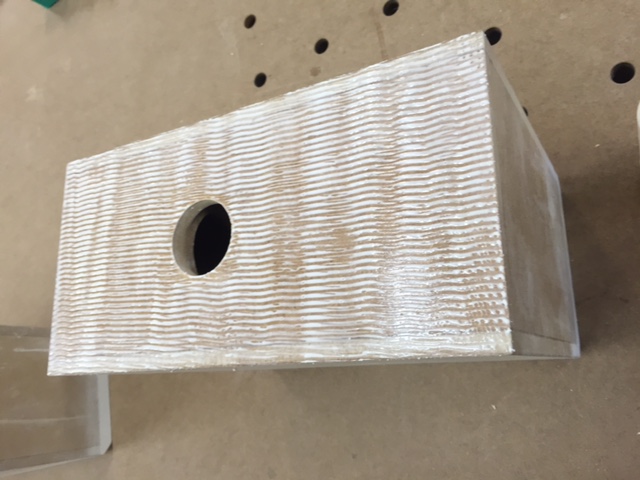

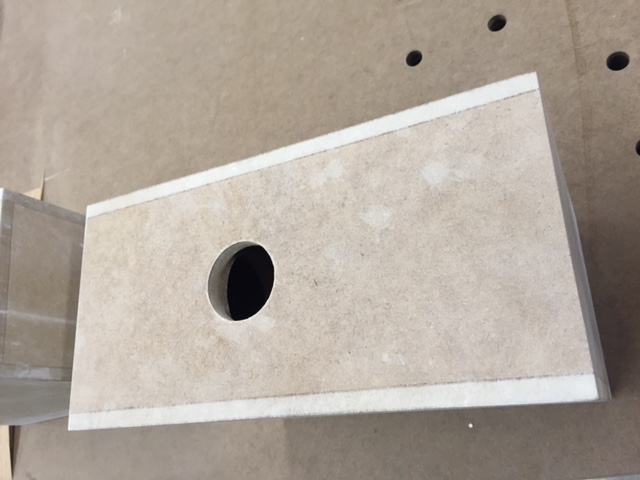

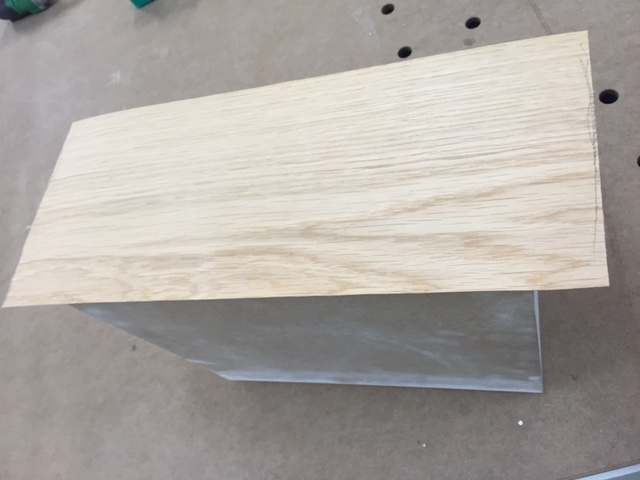

Här kommer några bilder från den pågående faneringen





[t0mas]

Hur går det? Vill se mer bilder.

[boom]

Hoppas att det blir bra med faneringen.

[Fredzz0rs]

Hur går det? Vill se mer bilder.

Det går lite segt tyvärr. Snickarn har mkt att göra men hoppas de blir klara denna vecka

[Fredzz0rs]

Nu gott folk har snickaren hört av sig och meddelat att högtalarna är färdigfanerade så kl 13 ska jag hämta dem
Lite nervös över hur resultatet blivit.
Bifogar några bilder i eftermiddag.
Nu gäller det att bestämma sig för vilken behandling jag ska köra på ekfaneret.
Funderar på våtslipa in oljan i faneret så att slipdammet hjälper till att fylla igen porerna i eken.
Skall tydligen ge en lite matt och mjuk ytfinish.

Faneret är ju väldigt ljus nu när det är obehandlat så vill nog olja det med något som ger en lite mer mellanbrun nyans.

Förslag?

[darkg]

Tja, det finns nog en massa vax och oljor med pigment. Kan du få någon spillbit av snickarn att prova på kanske?
