PingMang pi60

[manger]

Äntligen!
Nu har jag och Pingvinlakrits kommit fram till en re-design av pi60.
Med visionen att man ska kunna bygga dem själv hemma i garaget eller kunna beställa dem av en snickare utan att de kostar lika mycket som ett par pi60s så har vi (tycker vi) funnit en snygg tidlös form. Släktskapet med PingMang piP finns där men formen på pi60-baffeln, intrikat och relevant, är en utmaning. Den fysiska formen på pi60 får inte förvanskas eller komprometteras på något sätt.

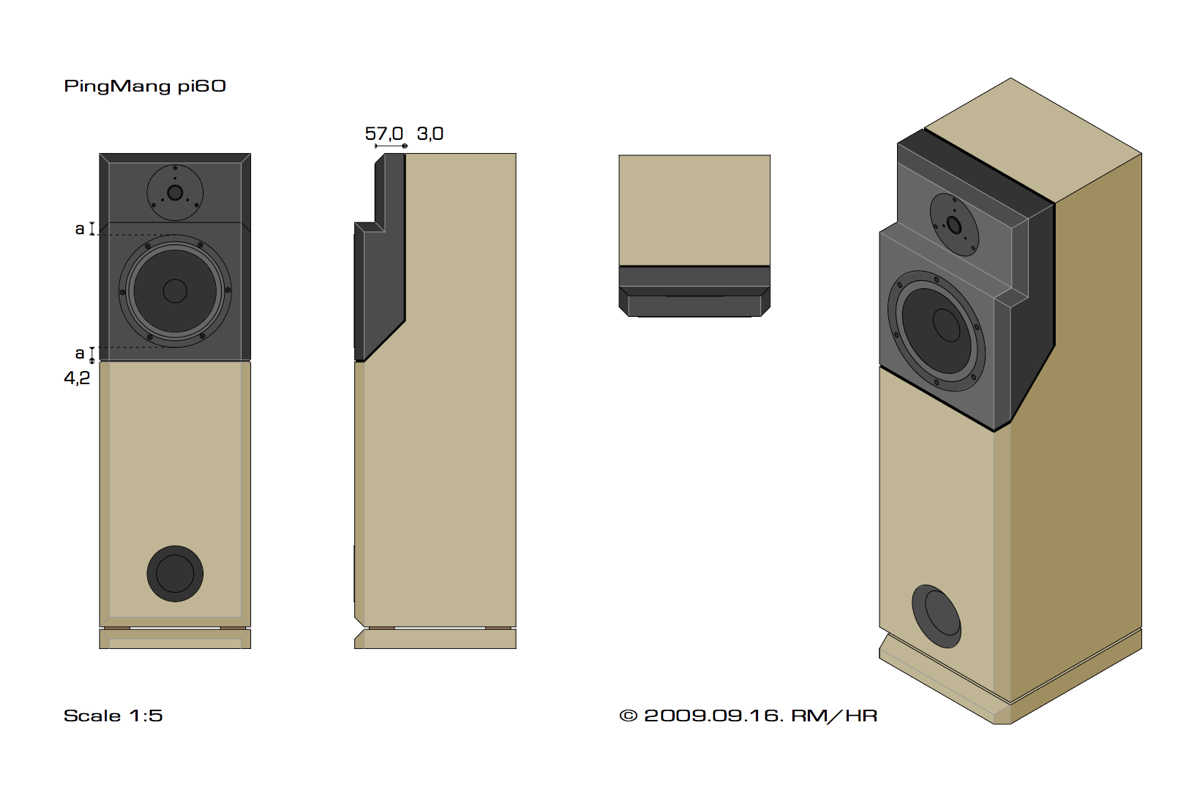

Då jag inte har de exakta måtten / en ritning på pi60 ska bilden ses som en skiss.
- Baffeln sidenmattsvart, lådan och foten i fanér.
- Måttet (a) mellan baselementet och spåret under är samma som mellan baselementet och kanten till diskanthyllan ovanför.
- Spåret är 3,0 mm djupt, bredd 4,2 mm under baselementet men 3,0 mm på sidorna och ovansidan - detta för att spåret skall möta fasningen på sidorna i 90 grader.
- Den svarta delen är 57 mm djup vid diskanten (3 x 19 mm) - det betyder att baffeln inte kan vara massiv MDF utan måste även ha sidor för att inte volymen ska minska.
- Nederkanten fram och ovankanten på foten är fasade samma som övriga 45 graders fasningar.
- Spåret är även hållare för ett framtida elementskydd...



Vill man ha ett par PingMang pi60 står vi inför två problem - det finns inga exakta ritningar och varken jag eller Pingvinlakrits har tid att bygga ett par.
Om någon ändå vill bygga ett par så bistår vi till så gott vi kan...

[MagnusÖstberg]

Eran fot ser ut att höjja högtalaren lite...

Snygga!

[KarlXII]

Now you're talkin'

[Timpolanen]

Sweet!

[EA_73]

Riktig snygga.
Blir spännande att se om någon nappar och bygger ett par.

[Nefilim]

Ja verkligen snygg design.

[Patrik_B]

Riktig snygga.
Blir spännande att se om någon nappar och bygger ett par.

Jag är och nafsar på betet. Vi får se om min hustru lockar bort mig för annars hugger jag nog.

[Patrik_B]

Borde inte foten vara i samma svarta färg som ramen runt elementen?

[Patrik_B]

Äntligen!

Medhåll! Härligt att äntligen se dom. Så här på bild tycker jag att de ser mycket fina ut.

- Den svarta delen är 57 mm djup vid diskanten (3 x 19 mm) - det betyder att baffeln inte kan vara massiv MDF utan måste även ha sidor för att inte volymen ska minska.

Nu har jag läst den där meningen ett par ggr men förstår fortfarande inte det där med volymen.

(Jag är iofs trött efter att 1½ åringen vaknade vid kl 5 pga feber men jag tror ändå att någon information saknas...)

[manger]

Äntligen!

Medhåll! Härligt att äntligen se dom. Så här på bild tycker jag att de ser mycket fina ut.

- Den svarta delen är 57 mm djup vid diskanten (3 x 19 mm) - det betyder att baffeln inte kan vara massiv MDF utan måste även ha sidor för att inte volymen ska minska.

Nu har jag läst den där meningen ett par ggr men förstår fortfarande inte det där med volymen.

(Jag är iofs trött efter att 1½ åringen vaknade vid kl 5 pga feber men jag tror ändå att någon information saknas...)

Tackar!
Det beror på hur man tänker bygga dem. Antingen fräser man spåret på den färdiga MDF-lådan innan man lackar och fanerar - då är ju lådan (och volymen) intakt.
Men om man tillverkar den svarta baffeln separat kan den inte vara ett solidt MDF-block - då den ska vara 57 mm tjock och (vad jag förstått) sitter diskanten i en 19 mm MDF - alltså måste man komplettera baffeln med sidor så den blir 57 mm djup på sidorna och ovansidan.

[manger]

Borde inte foten vara i samma svarta färg som ramen runt elementen?

Det beror på hur man vill se på de ingående delarna. Vi har sett baffeln med element som den "tekniska" delen medan lådan och dess fot som "möbel"-delen. Sen är det ju upp till var och en att lackera foten svart - jag provade och tyckte att den blev för massiv och dominant.

[Patrik_B]

Äntligen!

Medhåll! Härligt att äntligen se dom. Så här på bild tycker jag att de ser mycket fina ut.

- Den svarta delen är 57 mm djup vid diskanten (3 x 19 mm) - det betyder att baffeln inte kan vara massiv MDF utan måste även ha sidor för att inte volymen ska minska.

Nu har jag läst den där meningen ett par ggr men förstår fortfarande inte det där med volymen.

(Jag är iofs trött efter att 1½ åringen vaknade vid kl 5 pga feber men jag tror ändå att någon information saknas...)

Tackar!
Det beror på hur man tänker bygga dem. Antingen fräser man spåret på den färdiga MDF-lådan innan man lackar och fanerar - då är ju lådan (och volymen) intakt.
Men om man tillverkar den svarta baffeln separat kan den inte vara ett solidt MDF-block - då den ska vara 57 mm tjock och (vad jag förstått) sitter diskanten i en 19 mm MDF - alltså måste man komplettera baffeln med sidor så den blir 57 mm djup på sidorna och ovansidan.

Aha! Nu minns jag att ni hade demonterat baffeln när ni gjorde pinMang piP. Hjärnan gick lite långsamt imorse...

Nackdelen med att fräsa blir väl att det blir svårt att få till skarpa hörn där fräsningen bryter av (eftersom skärstålet lämnar runda hörn).

[Naqref]

Så helrätt! Kom att tänka på en snarlik lösning när jag såg Guru QM-60. Det optimala produktionsteknisk är att gjuta hela elementdelen i plast. Blir rätt dyrt att fixa men sedan blir ju lådorna så mycket enklare (och billigare) att tillverka.

[phon]

Tänkte pecis på samma sak, tjusigt vore att gjuta hela den svarta delen, kanske med plats för filtret däruppe också. Man kan använda samma del för i16 och liknande också.

[KarlXII]

Börjar det inte bli lite väl seriöst för en hobbytillverkare i högtalarbranschen nu?

[UnholyRishna]

Originalet är ju så mycket snyggare ändå!!

[manger]

...Man kan använda samma del för i16 och liknande också.

Visst är det så... och så var det tänkt.

[hifitrollet]

Så detta är en variant av pi60 orginal då? Samma konstruktion för IÖ element år >2006 osv? Allt man skaffar är element/filter,rör osv sen poffar man ihop denna tidlösa variant av pi60? Det kommer inte skilja något rent tekniskt förutom utseende?

Jag har inte varit med innan så jag kanske missar bitar av infon men jag måste fråga för att veta tyvärr.

[Patrik_B]

Detta är bara ett förslag till ytfinish till de vanliga pi60/pi60s oavsett årsmodell.

Jag tänkte eventuellt försöka mig på att göra om mina lackade pi60 i enlighet med skisserna genom att fräsa och fanéra lite.

[manger]

Så detta är en variant av pi60 orginal då? Samma konstruktion för IÖ element år >2006 osv? Allt man skaffar är element/filter,rör osv sen poffar man ihop denna tidlösa variant av pi60? Det kommer inte skilja något rent tekniskt förutom utseende?

Jag har inte varit med innan så jag kanske missar bitar av infon men jag måste fråga för att veta tyvärr.

Jepp, It's design only...

[pingvinlakrits]

Smyger in en bild på PingMang II som byggdes ihop och hamnade hos en Forummedlem; mattsvart ("korrekt") front och Zebranofanér som sedan lackats. Här badar de i det sensomriga eftermiddagsljuset en kort stund innan de rycktes ifrån mig. Ack, underbart är kort...

[hifitrollet]

vackert samanfattar väll den bliden tycker jag.

[enJohn]

...och precis här kommer jag till en punkt där jag ifrågasätter hur bra ping-man är på att fotografera egentligen? Alltså, de dära PingMangII:orna är så otroligt mycket finare i verkligheten än på den bilden. Sådär fina att man får en klump i magen och får en liten fuktansamling i ögat när man tittar på dem för länge. Snyggast i världen? Möjligt. Klart möjligt.

Kanske skulle zebrano dominera för mycket på pi60? Svårare att smälta in med nåt?

/en forummedlem som anser att in pingv-ino veritas, i alla fall om man inkluderar mang

[manger]

...och precis här kommer jag till en punkt där jag ifrågasätter hur bra ping-man är på att fotografera egentligen? Alltså, de dära PingMangII:orna är så otroligt mycket finare i verkligheten än på den bilden. Sådär fina att man får en klump i magen och får en liten fuktansamling i ögat när man tittar på dem för länge. Snyggast i världen? Möjligt. Klart möjligt.

Kanske skulle zebrano dominera för mycket på pi60? Svårare att smälta in med nåt?

/en forummedlem som anser att in pingv-ino veritas, i alla fall om man inkluderar mang

Det är Ping som fotar...

Zebrano är ett mycket speciellt faner, det pockar på uppmärksamheten hela tiden. Men om man annars har ett ganska sansat vardags/lyssningsrum utan en massa andra pockande prylar, kanske tom helvitt så kan ett par "PingMangZebrano" se helt fantastiska ut. Sök på Zebrano på Google Image så dyker det upp en hel del rum med möbler i Zebrano där det faktiskt fungerar.
/Mang(er)

[pingvinlakrits]

EnJohn: ja, haha - man fick inte många minuter på sig att knäppa en bild och att vänta in rätt ljus var det inte tal om.
Får ta med kamurran och besöka dem och göra ett lifestyle-reportage.

[manger]

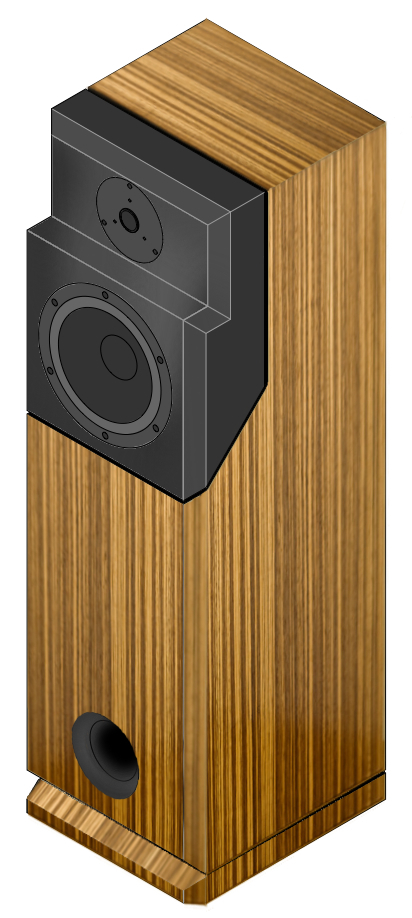

PingMang pi60 Zebrano

Så där nåt kanske...

...undrar hur det skulle se ut i Rosewood/Palisander-nånting?
Pingvinlakrits, hoppas det är OK att jag lånade lite Zebrano från dina PingMang piP II...
Edit; stafvel...

[bassman]

PingMang pi60 Zebrano

Så där nåt kanske...

...undrar hur det skulle se ut i Rosewood/Palisander-nånting?
Pingvinlakrits, hoppas det är OK att kah lånade lite Zebrano från dina PingMang piP II...

Jag gillar det jag ser nåt jävulskt! Är torsk på zebrano och har alltid varit det!

Snyggt jobbat hälsar jag!

[lordnilsson]

Givetvis måste foten ha samma färg som högtalarbaffeln, bryter av på ett snyggare sätt.
