Ino-filter, igen cr8

av **bassman** » 2010-02-04 18:13

Har lånat ett cr8 av Stefanw och det funkar väldigt-väldigt bra!

Men nu till reglagen eller dom små grå rattarna där man kan justera vissa saker.

Dom är grupperade i två och tre vred, vad jag har förstått och lyssnat mig till så är dom som är två bortre dom som man justerar "slam" med, rätt eller fel?

De 3 som är nämast i bild har jag inte riktigt koll på vad en har för funktion. Vad jag kan förstå så är två (av
pottarna tre gruppen) L-R-nivå till basarnas steg, rätt eller fel? Den närmsta vet jag inte vad dom har för funktion, någon??

I regel finns det ett schema i locket men det finns tyvärr inte.

Kan någon hjälpa mig att reda ut detta?

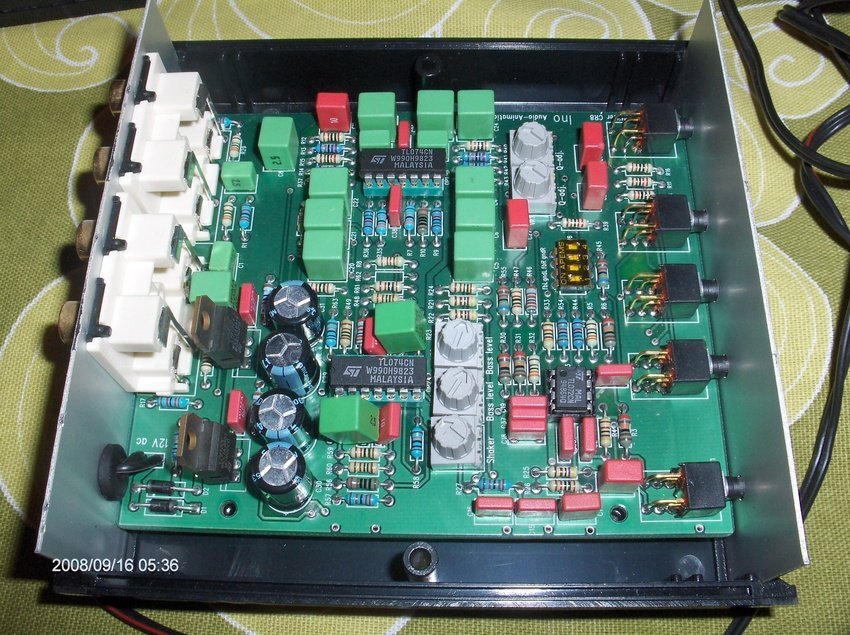

(Har lånat bild av wibbe2 hoppas det är ok)?

Edit: lite ord..


av **Aerob** » 2010-02-04 19:09

Nu har jag inget cr8, och har aldrig sett något heller men att döma av texten
på kretskortet så tolkar jag det som följande:

Uppifrån och ned på bilden så har du först Q-värdet för höger och vänster
kanal sedan nivå för höger och vänster kanal och sist nivån på en eventuell
"shaker" eller "buttkicker" som det också kallas. Så tolkar jag det i alla fall,
återstår att se om jag har rätt...

av **MagnusÖstberg** » 2010-02-04 19:19

De är en finurlig lösning som justerar q-värdet UPPÅT, dvs man kan justera nivån över delningen, tex för att kompensera hur nivån matchar topparna.... typ

av **bassman** » 2010-02-04 22:58

MagnusÖstberg skrev:De är en finurlig lösning som justerar q-värdet UPPÅT, dvs man kan justera nivån över delningen, tex för att kompensera hur nivån matchar topparna.... typ

Vad kul då har jag utforskat det mesta och tolkat det mesta rätt.

Jag har skruvat på den närmsta potten och inte upptäckt någon större skillnad , jag skall sätta piP i off läge och lyssna mer noga på vad som händer i basarna!

Det är ju du som var ägare till fitret tidigare så du bör ju veta

av **Aerob** » 2010-02-05 15:07

MagnusÖstberg skrev:De är en finurlig lösning som justerar q-värdet UPPÅT, dvs man kan justera nivån över delningen, tex för att kompensera hur nivån matchar topparna.... typ

Bara för att få klarhet och undvika missförstånd för framtida läsningar:

Det är alltså potten märkt "Shaker" som påverkar Q uppåt, och jag antar att
detta inte gäller cr8 i originalutförande? Eller är texten så missvisande?

av **MagnusÖstberg** » 2010-02-05 17:02

Nej, det är de två längst upp som justerar q-värdet. shaker ställer nivån för utgången till en möbelskakare

De resterande två justerar nivån på basdelen, dvs känslighetsanpassning till topparna.

av **Aerob** » 2010-02-05 18:31

Oj då, nu kanske jag bringade ännu mer oklarhet i frågan... :oops:

Men, då stämmer alltså mitt första inlägg i tråden alltså, med undantag av
att jag tog för givet att Q-värdet gällde neråt, som det väl gör på cr80s?

Är detta cr8 modifierat eller skiljer dom sig åt här?

av **DVD-ai** » 2010-02-05 18:33

Q kan man ju reglera båda "upp" och "ner" för att få en "bula" eller en tidigare fallande kurva vid delning.
och detta gäller väll även cr8... ?!

av **Aerob** » 2010-02-05 19:07

Givetvis, men på cr80s så gäller det på LP-delen. Om jag har förstått MÖ
rätt så justerar detta cr8 Q-värdet på HP-delen. Kanske är jag helt ute och cyklar?

av **DVD-ai** » 2010-02-05 19:20

Jaha... !

ok, men om det e så, då är det en "viss" skillnad ja...

av **bassman** » 2010-02-05 19:45

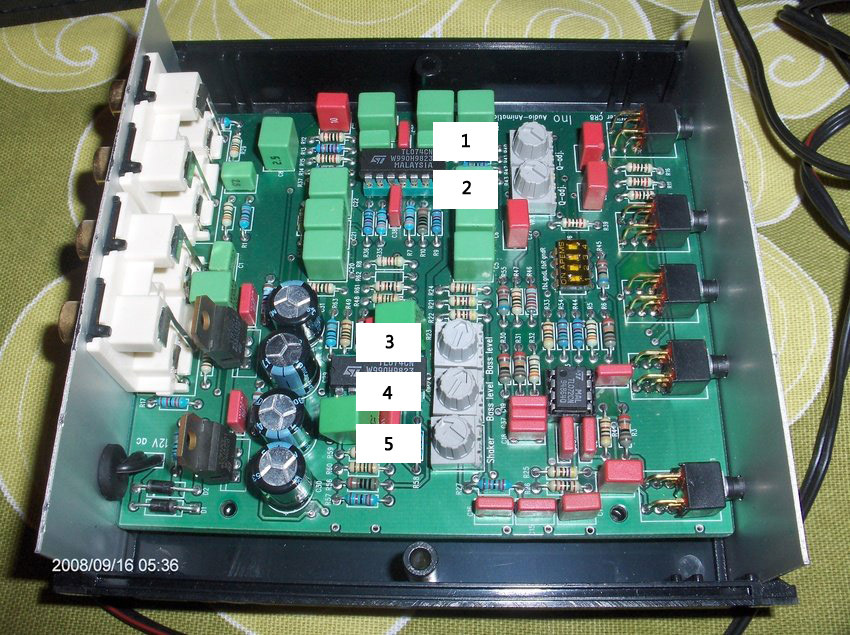

Jag la lite nummer på plattor så det blir idiotsäkert

Pot 1-2 = Slam L-R

Pot 3-4 = Nivå till basar L-R

Pot 5 = Q-värdet på HP-delen

Det lustiga är att jag inte upplever att det händer nåt alls på "pot 5" Inte i basar eller piP..

Kan pot 5 inte ha med shakern att göra tänker jag..?

Ny illustration!


av **PungRaeV** » 2010-02-05 20:01

bassman skrev:Jag la lite nummer på plattor så det blir idiotsäkert

Pot 1-2 = Slam L-R

Pot 3-4 = Nivå till basar L-R

Pot 5 = Q-värdet på HP-delen

Det lustiga är att jag inte upplever att det händer nåt alls på "pot 5" Inte i basar eller piP.. Kan pot 5 inte ha med shakern att göra tänker jag..?

Ny illustration!

Pot 1-2 är väl Q-värde (de potarna heter ju "Q-adj") och Pot 5 är väl just volymen på shakern?

av **Aerob** » 2010-02-05 20:09

Se MÖ´s inlägg en bit upp: Potten märkt "Shaker" påverkar just en eventuell
buttkicker. 1 och 2 på din bild påverkar Q-värdet, men till skillnad från cr80s
så justeras Q-värdet på HP-delen istället för LP-delen.

Det du kallar slam är just Q-värdet, det som påverkar klangen.

av **MagnusÖstberg** » 2010-02-05 20:09

PungRaeV skrev:Pot 1-2 är väl Q-värde (de potarna heter ju "Q-adj") och Pot 5 är väl just volymen på shakern?

Precis...

av **MagnusÖstberg** » 2010-02-05 20:13

Ring IÖ

av **bassman** » 2010-02-05 21:55

MagnusÖstberg skrev:Ring IÖ

Jo det var där jag började med, han hade inte det i huvet så därför vände jag mig hit. Men Ingvar kanske tittar in i tråden och ger fullständig info.

Ingen fara, det spelar på så fint, jag är mest nyfiken i nuläget

av **Johan_Lindroos** » 2010-02-06 15:17

bassman skrev:Jag la lite nummer på plattor så det blir idiotsäkert

Pot 1-2 = Slam L-R

Pot 3-4 = Nivå till basar L-R

Pot 5 = Q-värdet på HP-delen

Det lustiga är att jag inte upplever att det händer nåt alls på "pot 5" Inte i basar eller piP.. Kan pot 5 inte ha med shakern att göra tänker jag..?

Ny illustration!

Felaktigt.

av **Johan_Lindroos** » 2010-02-06 15:20

Pot 1-2 = Q-värde på lågpassfiltrena vid delningsfrekvensen (hö, vä)

Pot 3-4 = Nivå till basmodulerna (hö, vä)

Pot 5 = Nivå till soffskakare

av **bassman** » 2010-02-06 16:12

Johan_Lindroos skrev:Pot 1-2 = Q-värde på lågpassfiltrena vid delningsfrekvensen (hö, vä)

Pot 3-4 = Nivå till basmodulerna (hö, vä)

Pot 5 = Nivå till soffskakare

Ja men tackar ödmjukast för det Johan_Lindroos!

av **screen** » 2010-02-06 17:43

Jag ser att det står 12 DC som inmatning på kortet, skulle man kunna använda triggerutgången på en reciever att mata med för att slippa väggbula som är en möjlig brandorsak ibland enär dom alltid ligger på s.a.s.?

av **Aerob** » 2010-02-06 17:50

Tycker det ser ut som "12V ac".

Edit: Sen brukar väl inte triggerutgångar leverera spänning konstant?
Trodde det handlade mer om pulser för tillslag av reläer och dylikt?

av **Frisk** » 2010-02-06 18:47

screen:
Tycker även jag det ser ut som det står ac, sen ser matningssteget väldigt AC-aktigt ut dessutom, halvvågslikriktning spänningsregulatorer för positiv och negativ spänning, "motvända" glättningskondingar.

Vill du undvika konstant matad väggbula borde den ju gå att mata från utgången på förstärkaren, slås ju till vid påslag. Sen om det möjligtvis finns rekommendationer att ständigt ha filtret igång (som LTS-RIAAt) vet jag inte.

av **screen** » 2010-02-06 19:23

Jag kanske såg fel då, är det inte DC som trigger från stärkaren? Då funkar det ju inte...

av **Nahaz** » 2010-02-07 12:47

Jag har min transformator till cr80s samt slutstegen kopplade i en master/slave gendosa där försteget är kopplat som master.

Så slutsteg och filter startar när jag slår på försteget, funkar fint.

av **RogerGustavsson** » 2010-02-07 17:02

Johan_Lindroos skrev:Pot 1-2 = Q-värde på lågpassfiltrena vid delningsfrekvensen (hö, vä)

Jag trodde det var på högpassfiltren man ville ha justermån på då toppsystemens frekvensgång kan variera väldeliga.

av **EA_73** » 2010-02-07 20:48

Nahaz skrev:Jag har min transformator till cr80s samt slutstegen kopplade i en master/slave gendosa där försteget är kopplat som master.

Så slutsteg och filter startar när jag slår på försteget, funkar fint.

Vart köper man en bra sådan?

av **Nahaz** » 2010-02-07 21:44

Clasohlson eller kjell o co har både master/slave dosor som klarar upp mot 3000w.
