OlA-68 & Naqref mekar Gargantua

[OlA-68]

här kommer bilder recept lyssningsintryck och övrigt vesäntligt att presenteras i byggprojektet

Edit: Ändrade topic från:
OlA-68 & Naqref sätter sprätt på vinsten stora högtalare

Vinsten är då vinsten i Den Faktiskt.se högtalartävling.

[Bamsefar]

Ja gärna - jag är nyfiken på vad som skapats

[Alexi]

Jag hoppas på mellanreg. på minst 15"

[Harryup]

Förmodar att det är något hornsystem.

[paa]

Stora förväntningar!

[OlA-68]

Förmodar att det är något hornsystem.

noope

[OlA-68]

hejsan allihopa det har gått en stund nu och jag har tänkt färdigt ... imorrn presenteras träklossarna som skall symbolisera utseendet på mina nya skapelser...
som sagt tidigare så blir det ett par 3-vägare i semiortoakustis anda med möjlighet att få ur ett dj...a klös ur
mao en sk hifi-pa-lautspräscer

det är redan skrivet

[paa]

Är dom provlyssnade än?

[OlA-68]

nä men känsligheten blir ca 94 Db
elementens tålighet omkring 250 W
och avstämda för att klara en stöddig orgel

[OlA-68]

tänk OA2212 fast större och starkare

[Bamsefar]

och avstämda för att klara en stöddig orgel

16 Hz alltså med full tryck ?

[OlA-68]

och avstämda för att klara en stöddig orgel

16 Hz alltså med full tryck ?

jajjamensan plus moms

[Rookie]

Perkele! Det här verkar roligt!

[Naqref]

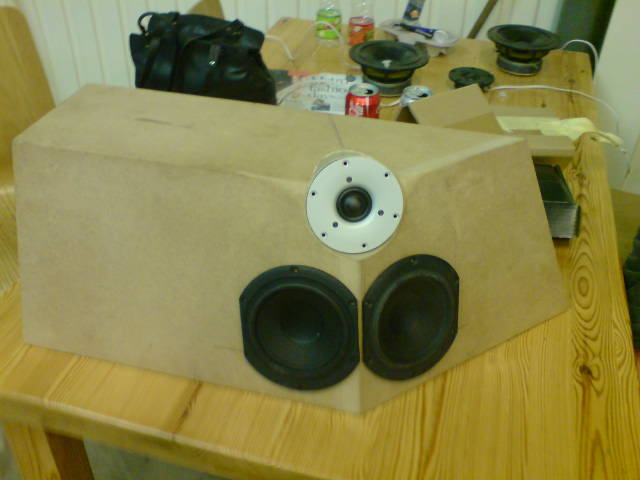

Kan ju lägga in en bild på en tidig modell som sågades till med fullödig nedskräpning som resultat förutom den här lilla klumpen:


För att inte avskräcka för många nu så måste jag nämna att den inte kommer att se ut så här.

Här var det lite paketöppning:


Det kommer att finnas 4st av dessa i högtalaren. De kommer att vara placerade nere vid golvet och mot väggen för bästa stöd. Det bör duga.

[Naqref]

Tadaaaahhhh!
här kommer bilder av slutgiltig modellen


så här något kommer gargantua att se ut

det som e silver blir ek och det som e svart blir troligtvis tyg
detta är högerhögtalaren

[Vee-Eight]

Vad är fnurpen ovanpå för en molejox?

[Naqref]

disktanten
a´la B&W
blir det inte bra va

[Vee-Eight]

Jodå, det blir det säkert. Jag känner herrarna bakom projektet, och jag har således vett att inte dissa.

[LarsR]

Kul!

Jag tar nästan förgivet att topdiskanten ska kunna styras via fjärr från lyssningspositionen.

Ser verkligen fram imot att följa detta projekt.


//Lars

[Naqref]

det e jag som lånat naqrefs konto hela kvällen







OlA-68

[Slartibartfast]

Väldigt sött projekt måste jag säga. Vad är det för basar som såg så silvriga och fina ut?

[slrt]

[Naqref]

Vad är det för basar som såg så silvriga och fina ut?

Gissa?!

/ae

[Kraniet]

jag gissar på Seas L22 RN4X/P eller RNX/P

[Naqref]

jag gissar på Seas L22 RN4X/P....

Bra gissat.

Någon som vågar spekulera i övriga element? Kan ju nämna att elementkostnaden kommer att landa på runt 10k.

[OlA-68]

en liten produktbild

saxxat från hifikit
Typ: Bas/Mellanregister
Membrstorl (tum): 8
Membrantyp: Aluminium
Impedans : 8 Ohm
Frekvensomfång : 20-1000 Hz
Effekt: 300 W
Känslighet: 86 dB/SPL
Resonansfrekvens: 23 Hz
Vas: 72 L
Qts: 0.32
Rek. delningsfrek: --------
Yttermått (mm): Ø 221.4
Monthål (mm): Ø 186.4
Vikt: 2.2 kg

[LB]

Kul projekt! Ser redan mycket lovande ut tycker jag

jag gissar på Seas L22 RN4X/P....

Någon som vågar spekulera i övriga element? Kan ju nämna att elementkostnaden kommer att landa på runt 10k.

Chansar på att det blir mer Seas, kanske CA12RCY och 27TAFNC/D, där en av dem är i dubbel uppsättning.

Edit: hade missat uppgiften om känsligheten.

[Alexi]

Dom här två utalandena går inte riktigt ihop.

nä men känsligheten blir ca 94 Db

saxxat från hifikit
Impedans : 8 Ohm
Känslighet: 86 dB/SPL

Eller har ni tänkt parallelkopla 4st?

[OlA-68]

något ditåt

[Naqref]

Nej du kommer inte parallellkoppla 4 element OlA.

Alexi, kolla gärna på verkningsgraden för en pP-modul från Ino Audio d v s där man får stöd från både golv och vägg. Detta element ligger lite lägre i verkningsgrad än w84an men inte så långt ifrån. Så problemet är snarare det omvända än det du antyder.

[OlA-68]

NÄÄÄÄ det tänker jag/ vi inte göra men jag svarade bara i runda ordalag...
Tja nåt ditåt inte exslakt inte heller correcktamundo

[OlA-68]

verkningsgrad parallellkopplat blir 92 db i 4 ohm men baselementen kommer att placeras längs ner längst in
nemo problemo

[Alexi]

Okej, jag förstår.

[Nwalmaer]

Alla dom där vinklarna, är dom framräknade för ljudmässig fördel? Verkar lite oharmoniskt. Men icke desto mindre intressant.

[Naqref]

Vissa av vinklarna är mer vktiga än andra. Några är helt ointressanta och kan väljas helt fritt. Här kommer en liten bild (nej den är inte skalenlig ) på hur vi hade tänkt det. Det är alltså höger högtalare som är avbildad.

[Kraniet]

ah de wonders of OA speakers

när får vi se några byggbilder då?

[karneolen]

Ciao!

Måste tillstå att dessa skapelser har vissa tendenser åt OM NG8 (tror
jag de heter) men en anstrykning åt S.C..

Det kan iofs aldrig bli fel, bättre förebild än herr O. Mirsch är svår att
skaffa inom högtalarkonsten (samt S. Carlsson ).

Keep up the good work,
"Minareterna" var ju stort habegär på samt låter måste
tillstås.

[OlA-68]

när jag satt och skissade så hade jag bara i tankarna ... hur skall jag få plats medtvå basar så de kommer så nära vägg som möjligt...
för att slippa dämpa ut eventuella fasfel
samma vad gäller mellan och diskant-registret/elemeenten
sedan visste jag att det skulle behövas ca 100 liter för basarna(naqref hade nämt detta för mig)
mellanregistret blir sluten låda så där är inte volumen särskillt kritisk
däremot vinkeln... jag kom på en galen idé så mitt i natten som man ibland gör jag visade dem för naq. men fann att jag nog var tvungen att göra en skiss .
den blev godkänd av min frisörska och några i hifigänget samt naqref så jag känner att hittils så är ju lådan fastslagen bara de
axxis från lyssningsposition och mitt emellan de båda mellanregisterelementen blir 22,5 grader
och diskanten placeras följdaktigen mittemellan och överst
a´la B&W
byggbilder mm. får ni ge er till tåls med men jag lovar att ingenting skall ske i det fördolda det blir troligtvis inte förrän i augusti
däremot kan vi kanske få upp lite snajjsiga ritningar lite sexxiga vinklar och ej att förglömma några mätkurvor
det e ju sommar ute så limma lungt
och på med solskyddet

[Nwalmaer]

Jag är mest nyfyken på vad för diskant ni kommer använda som kan hänga med den höga känsligheten. Blir det Seas också? Har dom någon som pallar det trots det lilla baffelstödet?

[OlA-68]

Jag är mest nyfyken på vad för diskant ni kommer använda som kan hänga med den höga känsligheten. Blir det Seas också? Har dom någon som pallar det trots det lilla baffelstödet?

gissa på

[Naqref]

Vi kan väl nämna att diskanterna kommer att vara den största av de tre posterna i elementbudgeten.

[Bamsefar]

T11u ? Knappast eftersom det dels blir fel i budget och fel i spridningsmönster om jag minns rätt...

S2905/970000 - rätt i spridning men...?

http://www.tymphany.com/datasheet/printview.php?id=64

R2904/700000 - fel i konstruktionen men...?

http://www.tymphany.com/datasheet/printview.php?id=69

Nej det blir nog en D3004/660000:

http://www.tymphany.com/datasheet/printview.php?id=55

Fast vad vet jag ?

EDIT: Lite mera länkar och bilder, eftersom min ursprungspost var lite otydlig

[Nusse]

Gissar på den här (SS D2904/710000) bara för att den ligger i ungefär rätt pris och känsligheten: http://www.tymphany.com/datasheet/printview.php?id=67

[Naqref]

Gissar på den här (SS D2904/710000) bara för att den ligger i ungefär rätt pris och känsligheten: http://www.tymphany.com/datasheet/printview.php?id=67

Tja det där känns ju inte som en helt orimlig gissning.

[paa]

Gissar på den här (SS D2904/710000) bara för att den ligger i ungefär rätt pris och känsligheten: http://www.tymphany.com/datasheet/printview.php?id=67

Tja det där känns ju inte som en helt orimlig gissning.

Om inte "OEM discontinued" betyder något i praktiken då?

[Naqref]

Om inte "OEM discontinued" betyder något i praktiken då?

Var läser du det?

[paa]

Om inte "OEM discontinued" betyder något i praktiken då?

Var läser du det?

På den dimmade "vattenmärkestexten" diagonalt över hela denna sidan:
http://www.tymphany.com/datasheet/printview.php?id=67
Svårt att missa!

[Naqref]

Svårt att missa!

Uppenbarligen inte eftersom det inte syns alls med min skärm. Ska kolla med en crt.

[Naqref]

Ja sedär!

Tror det behöver kollas upp lite. Inte för att det blir några problem att få tag på ett par till det första paret högtalare men efter det...

[Naqref]

Hittade felet. Det syns endast med IE.

[MHo]

Det måste ju betyda att vi Firefox-användare lugnt kan fortsätta handla dom där....

/MHo

[data_foggen]

Denna Scan-Speak kanske?
//H

[OlA-68]

mnae för dålig känslighet och lite klen vad gäller tåligheten

[profbd]

hur går det med denna donkiller?

[Naqref]

Ryktas om att bygget startar i mellandagarna.

[Haakan_W]

de där seas diskanterna vi snackade om tidigare naqref vad är det för fel på dom?

[Naqref]

För klen verkningsgrad.

[OlA-68]

om bara naq pallrar sig loss så finns det lite bilder på en fullskale pappmodell av basmodulen...
undrar var fan den kan passa mer får se nu var är tumstocken ???
bild kommer hejda er till torsdag med svaret
gissa sålänge

[OlA-68]

för alla som undrar så är namnet fastslaget det blir gargantua
och för de som undrar varför..
lite saxad lektyr fr.högt ärade wikipedia :

Snart visar Gargantua hur begåvad han är, genom att uppfinna ett nytt medel att torka sig därbak med. Han prövar i tur ordning en halsduk, ett par öronlappar, en mössa, ett par handskar, rosor, spenatblad, gardiner, hö, papper, en toffel, en hare, en kapuschong - men kommer till sist fram till att en dunig gåsunge är det bästa för ändamålet.
men för att bedöma storleken på denna best...
kommer ytterligare en anekdot... från samma ställe... just det wikipedia
Han besöker också Paris där han bland annat sätter sig på Notre Dame för att kissa, vilket dessvärre leder till att 260418 personer drunknar.

[Ronnie]

Klokt val. Jag byggde en gång en stor och lila och lite svart högtalare som hette Gargantua.

[OlA-68]

bra namn på stora högtalare

[avr7000]

Ja undra var den kan passa mer

[Kaffekoppen]

Under nån gammal 51:a?

[OlA-68]

tja kanske det

[Naqref]

[Nattlorden]

Är det så "illa" ställt med att få örat tillbaka att det måste byggas nytt?

[rikkitikkitavi]

varför är Ola-68 combatklädd?

[OlA-68]

svarta kläder hör till det mest praktiska för vissa yrken...
sotare, bilglasmästare, ninjor och begravningsentreprenörer...
och jag är bilglasmästare

[Haakan_W]

svarta kläder hör till det mest praktiska för vissa yrken...
sotare, bilglasmästare, ninjor och begravningsentreprenörer...
och jag är bilglasmästare

aha jag har alltid trott du jobbade som ninja?

[Nattlorden]

Kan en rörmockare vara superhjälte, så kan väl en bilglasmästare också?

[Naqref]

[Naqref]

Under nån gammal 51:a?

[paa]

Hur många kubik blir den där på då?

[OlA-68]

Hur många kubik blir den där på då?

mnja det är inte så farligt...
basmodulen blir på 110 l minus lite fluff och stag
topp modulen blir väl på 20 l
eller för att då svara på din fråga... 0,13 bikukar blir den

[OlA-68]

idag har det sågats ja jädrar i havet vad det har sågat och bra blev det

[Kaffekoppen]

Börjar du inse att du skall baxa in 220 liter basmoduer i rummet sedan (nu kommer de väl inte kunna säga att det saknas as sedan)

Vad väger de in på?

Kanon att sågningen gick bra, det är ju lite vinklar

[OlA-68]

Börjar du inse att du skall baxa in 220 liter basmoduer i rummet sedan (nu kommer de väl inte kunna säga att det saknas as sedan)

Vad väger de in på?

Kanon att sågningen gick bra, det är ju lite vinklar

nä det kommer inte att saknas as att asa på inte bas heller
mao både as och bas i systemet numera
jag misstänker att det lär väga in på 50-60 kg styck
eg är det inte det som är det stora problemet det är faktiskt att de blir i stort sätt lika oformliga och djävvlia att bära

[Ragnwald]

...mao både as och bas i systemet numera
jag misstänker att det lär väga in på 50-60 kg styck

Har ni döpt dem än?

As med bas, får mig att tänka på;
Asatro
Asbra
Asstora

As blir ett bra namn.

[OlA-68]

gargantua är arbetsnamnet

[OlA-68]

Börjar du inse att du skall baxa in 220 liter basmoduer i rummet sedan

japp och det skall bli kul...
ämnar driva dem initialt med aktiv delning ca. 200 Hz rörmonoblock i 51orna och densen i basarna
sedan får grannarna huka sig

[Naqref]

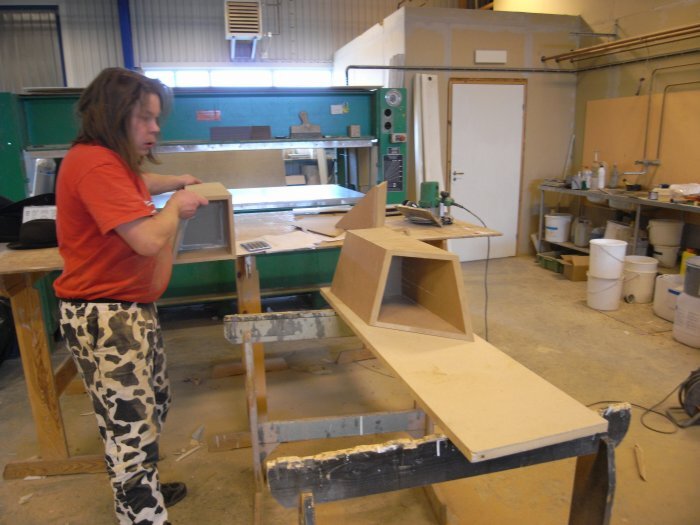

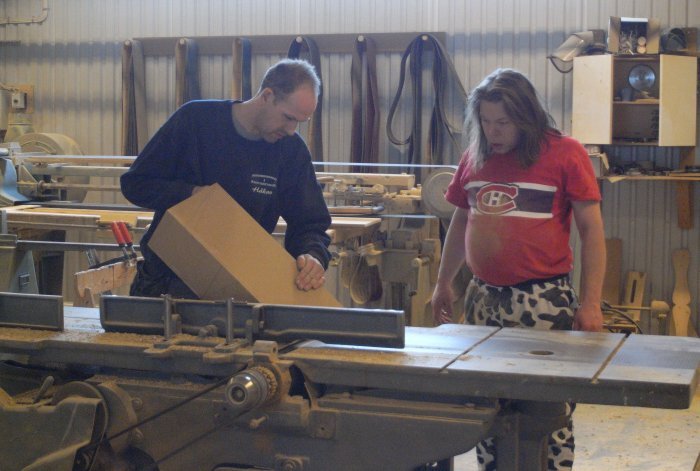

Igår var det som sagt första riktiga byggdagen. Här kommer lite bilder.


Mäta, mäta och sedan kontrollmäta.


Såga.


Bedöma resultatet (spärrfanersidan uppåt om någon undrar över fransigheten)


Kontrollkontrollera så att det ser ut som det ska.


Fika. (Man kan se hur glada vissa är över fikabilder ).


Högtalarbygge är allvarliga saker!


Snett och vingt ska man inte såga såvida man inte sågar lagom snett och vingt.


Se så delarna passar mot varandra.


Inte så illa kanske?


Mönsterpassning någon?

Så nu ska det fräsas för kexen och för inre stagen och sedan ska lådorna smällas ihop. Bara.

[Alexi]

Imponerande!
Stort hobbyrum ni har att jobba i

[bomellberg]

WOW! Snyggt jobbat! Kan inte vara helt enkelt att beräkna de där vinklarna. Ni kanske fuskade med billig spånskiva först?

Shit pommes frites vad stora de blir.

[OlA-68]

WOW! Snyggt jobbat! Kan inte vara helt enkelt att beräkna de där vinklarna. Ni kanske fuskade med billig spånskiva först?

Shit pommes frites vad stora de blir.

nej men såhär va...
man tillverkar en modell i fullskala..
tilverkar därefter de sidor som är enklast och ger sig själva inkl. vinkeln företrädesvis 45-gradersvinklar och 90 gradare därefter börjar man kapa de sidor som ger sig beroende på att man fått nya sidor givna av andra...
vinklar sedan är lite marigare men jag gjorde som så att jag tog en bitca 100x600 mm bestämde mig för att kapa den på mitten i 40 grader eftersom jag visste att den skulle vara mindre än 40 grader...
vänder därefter den ena biten och lägger de båda över kanten på skala1:1-modellen och kan då konstatera om jag behöver minska eller öka vinkeln... tills dess jag är nöjd med passningen därefter tar jag fram bitarna och kapar alla samtidigt

[celef]

snitsig form! är allt enbart funktion?

[OlA-68]

snitsig form! är allt enbart funktion?

toppens storlek bestämmes av det faktum att en OA-51 är 43 bred och25 djup.
lådans utformning i sig utgår ifrån ett antal "sanningar" jag hört genom åren.
1. så få parallella ytor som möjligt
2. större låda större ljud
3. man kan alldrig bygga för stort bara för smått
4. bra bas är basalt för en bra musikupplevelse
5. ek e snyggt
6. ju närmre ett element sitter mot vägg dessto mer likt en inwall blir det

[paa]

Hoppsan, tyckte först att det fattades att finger på handen, och att det var fullt med blod på klingskyddet! Men det sitter ju fem fingrar kvar där som tur är.
(Skydd brukar ju vara gula, och rörliga delar tomatröda.)

[Vee-Eight]

Herrn har blivit hårfager, ser jag. Är det ngt du döljer?

Iaf; riktigt intressant bygge! H

Naqref;
Hur blev simuleringen på en L22:a?

[Nefilim]

Ja vad härligt att se en bild på så entusiastiska och glada gossar!

(Vem har dött?)

[tvett]

Ja vad härligt att se en bild på så entusiastiska och glada gossar!

(Vem har dött?)

De är ju bara avundsjuka på Ola som ska ha dessa pjäser....

Grymt snyggt jobbat med kapningen och mösterpassning!

[Mr_Ekan]

Blir avis att se era snickeriaktiviteter. Hur många semlor har han förresten på sitt samvete i år, Sista Ordet?

(Måste förresten passa på att fråga osså...varför kallas inte Sista Ordet vid sitt rätta namn (Sista Ordet) här på forumet?)

[Vee-Eight]

Blir avis att se era snickeriaktiviteter. Hur många semlor har han förresten på sitt samvete i år, Sista Ordet?

(Måste förresten passa på att fråga osså...varför kallas inte Sista Ordet vid sitt rätta namn (Sista Ordet) här på forumet?)

För att här får han inte sista ordet.

[OlA-68]

Blir avis att se era snickeriaktiviteter. Hur många semlor har han förresten på sitt samvete i år, Sista Ordet?

(Måste förresten passa på att fråga osså...varför kallas inte Sista Ordet vid sitt rätta namn (Sista Ordet) här på forumet?)

ett tjugotal av skiftande kvalite...
måste medge att jag blev lite glad i fredags då först mor min dök upp visserligen enl.ök .... med semla och allt och då hade jag redan bryggt kaffe nån minut senare dök chefen upp och hade varsin semla med för att fika med mig men han fick plötsligt ett samtal och var tvungen att åka så då fick jag 2 semlor till
så bara i fredags blev det alles su alles 3 styck

[Wolfie]

...
så bara i fredags blev det alles su alles 3 styck

Det är helt riktigt, man ska passa på o samla på sig ordentligt innan fastan

[Naqref]

Nu har det limmats lite.

Tyvärr bara bilderna från mobilen men det togs även med riktig kamera.


Kex-spår.



Limborttagning



Lådan vätt för att kunna se limfläckarna och göra något åt dem.

Nu håltagning för br-porten och sedan lack som står på programet.

[celef]

så vackert

[Bamsefar]

Vilken störtskön snickarboa ni har fått tag på då - jag är full av avundsjuka

[OlA-68]

Vilken störtskön snickarboa ni har fått tag på då - jag är full av avundsjuka

man får ju se till och göra nåt riktigt när det väl skall göras...
och det bör det ju göras när det är prispengarna som skall användas

[Zlazz]

En sån där justersåg är användbar... Tyvärr så har jag inte plats med någon sådan men kanske kommer mig för att bygga ut. Är det med sågen ni kört kexspåren eller går det bäst med kexmaskin?

Limmar ni med något som inte gick att torka bort medans det var flytande?

Snyggt byggt annars gubbs!


Lasse

[EA_73]

Gött mos.

Inte utan att man blir lite avundsjuk på maskiner, lokaler och högtalare förståss.

Fanerar ni mdf själva eller köper ni färdigfanerade skivor. Otroligt smidigt att göra detta innan.

Mycket spännande att se slutresulatatet och läsa om hur ljudet blev.

Grattis till gött jobb.

[Bredin]

Vilken störtskön snickarboa ni har fått tag på då - jag är full av avundsjuka

Håller med!
Kryper själv runt på källargolvet nu

[OlA-68]

En sån där justersåg är användbar... Tyvärr så har jag inte plats med någon sådan men kanske kommer mig för att bygga ut. Är det med sågen ni kört kexspåren eller går det bäst med kexmaskin?

Limmar ni med något som inte gick att torka bort medans det var flytande?

Snyggt byggt annars gubbs!


Lasse

spåren körs med fräs där man kan välja djup på spåret och vinkel...
därefter sågas lösa not i 3.5 mm björkplywood som trycks i hela längden det blir starkt som brännvin
vad gäller limmet så är det vitlim så jo det går att torka av medan det är blött men detta lim är av specialtyp torkar på 20 min dock gnuggas det mesta av överflödet bort med svamp och vatten större klickar är dock enklare att ta halvtorrt med asvasst stämjärn

[OlA-68]

Gött mos.

Inte utan att man blir lite avundsjuk på maskiner, lokaler och högtalare förståss.

Fanerar ni mdf själva eller köper ni färdigfanerade skivor. Otroligt smidigt att göra detta innan.

Mycket spännande att se slutresulatatet och läsa om hur ljudet blev.

Grattis till gött jobb.

skivorna köpes färdigfanerade med ekfaner på båda sidorna ca 600 :- plus moffs för en 240X122

[Mr_Ekan]

Ser kalas ut. Not eller spont heter alltså "kex" på danska?

[Magnuz]

Ser kalas ut. Not eller spont heter alltså "kex" på danska?

Nej, visst är väl det rikssvenska?

[OlA-68]

i mitt vokabulär är det så att kex är små eliptiska saker som man fräser ut för och som har en förutbestämd radie vilken man även nyttjar anpassat radialfräshuvud för...
allt medan not och spont är hela limytans längd .
och i detta fall användes lösa fjäders av plywood för att hålla samman bitarna inte kex
så e det

[OlA-68]

lackas idag första ggn

[OlA-68]

fick meddelande de är lackade och färdiga för avhämtning
nu är bara frågan vad som kan anses värdig kost till ett dylikt tillfälle vad gäller aftonen och dess mekande

[Vee-Eight]

Du får helt enkelt modifiera klassikern skomakarlåda till Högtalarlåda. Ett högtalarprojekt utan ett specialknåpat middagsrecept vore en skam, speciellt med tanke på vilka som varit inblandade.

[profbd]

jag antog på goda grunder att du inte va en ninja
eftersom jag aldrig sett en ninja med busschauförsmage

[Wolfie]

De där lådorna kikade jag lite på i tisdags (innan lackning) då jag är på
besök (jobb) nere i Kristianstad trakten

Passade på att besöka Naqref i tisdags kväll när jag kom ner och då åkte
vi dels till Dirty Music(!) och träffade lite folk (bland annat Ranefjord) o sen
bar det av till snickerboa där Ola var i full färd med att färdigställa lådorna
för lackning.

Måste bara säga en sak, förjäkla läckra lådor alltså

Hade tänkt att åka till Ola ikväll o lyssna på Minareterna (ursäkt för ev. felstavning),
men det blev till att jobba lite väl sent ikväll (kom precis tillbaks till hotellet)
o det är inte direkt väder för att åka bil i onödan.
Synd, för jag är 120% säker på att det hade varit hur skoj som helst.

Fick i alla fall lyssna på en riktigt trevlig prototyp som Naqref filar på

[OlA-68]

basdelarna är färdiga och spelar för fullt ...
topparna skall påbörjas om ca 2-3 veckor så länge arbetar basarna förtjänstfullt som basmoduler till mina 51-or delas aktivt vid ca.200 Hz
det går faktiskt att spela starkare än man vill

[Kraniet]

men skulle det inte vara fyra basar i lådan? ser bara två hål?
jäkligt snyggt jobb iaf. gillar mönsterpassningen rejält kan inte varit helt lätt.

[OlA-68]

det räcker gott med två vad passningen av faneret anbelangar så var detlite tur

[Naqref]

Finns nog några fräsiga bilder till men jag går rakt på sak.






Lite kul att man kan meka med det som finns innuti lådan utan att behöva öppna den.

Kanske inte helt optimalt med en sådan lösning om man delar passivt men med aktiv delning så är det inte så störigt. Dock har vi inte kontrollmätt på den ännu.

De kan uppenbarligen pumpa en del luft och det är inte porten som överstyr först... Rummet ger sig innan dess och man hör blåsljud från talspolespalten.

[EA_73]

Hur gick det?? Låter de bra?

[OlA-68]

jodå det spelar på inte så tosigt om du frågar mig men vem e jag att bedömma .../ ungen som i vanliga fall inte äter fisk men som nyss fiskat upp och foliegrillat sin första forell... eller

[snillet]

Fullständigt OT från en ohyfsad färsking på forumet.
Varför ser "OlA-68" inte ut som sin Avatar

Gillar projektet *tummeupp*.

[OlA-68]

jag såg ut så en gång i tiden... ca 2 år sedan
en frackmiddag och lite kortare hår samt att jag av medicinska skäl då behövde glasögon
nu ser jag annorlunda ut

[OlA-68]

Idag blir det snickra av elementen till topparna kom idag... skall även försöka hinna snickra lite med ett par minareter......
bilder kommer senarefår se om vi hinner med att limma ihop ett par OB51

[OlA-68]

pantagrel är hoplimmad vilket dj...a tankejobb det låg bakom den

[Naqref]

Lådjustering.


Limning.


Elementplacering.

[LeifB]

Spännande projekt det här.
Följer det med intresse.

[OlA-68]

gargantua och pantagrel kickar tillsammans och det med besked
fick hjälp att rigga om idag
helvete vad det går att spela starkt
riggen ser ut som följer
försteg DM-20
delningsfilter dcx-2496
slutsteg bas ep 2500
slutsteg mellan DM-30
slutsteg diskant audiospace 25 W rörhäckar
och för tillfälligt så spelas det einsturtsende neubauten på troligen ohälsosamma nivåer

[Ragnwald]

Skönt att det lirar ihop, men jag har inte greppat hur många lådor det handlar om ?

Hur funkar dcx-2496 tycker du ?

Kom igen med lite bilder.

[OlA-68]

jag kan inte det med att lägga ut bilder ...
vad gäller antalet lådor så är det en basmodul / sida och en toppmodul/sida så alles su alles bildar det 4 st
däremot så eftersom jag inte byggt ngt filter ännu så kör jag med aktiv delning och då krävs 3 uppsättningar stereoslutsteg
dcx är skitrolig att latja med och särskillt om man kopplar den till laptopen så man kan moderera som man vill

[OlA-68]

får vi lov att presentera...
gargantua och pantagrel i samarbete poserandes vid en vägg i VÄ

rätt stolt faktiskt det går att spela ganska starkt

[Frodrak]

Fasen va snyggt.

[Nattlorden]

Hur blir kantdiffraktionen från den diskantplaceringen?

[Naqref]

Hur blir kantdiffraktionen från den diskantplaceringen?

Mycket mindre problematisk än man kan tro. Åtminstone i lyssningsriktningen.

[Nattlorden]

Hur blir kantdiffraktionen från den diskantplaceringen?

Mycket mindre problematisk än man kan tro. Åtminstone i lyssningsriktningen.

ok... hade annars kunnat tänka mig att takreflexen kunde blivit lite udda.

[OlA-68]

det är tom så att man har väldigt lite problem med bakväggen inga hörbara skillnader med att ha eller inte ha någon form av dämpning bak diskant/mellan-register dessutom pga mellanregistrets placering så har man god lyssning även off axxis kul att så mycket av förväntningarna infriades redan nu
