Bygga sig ett gäng egna signalkablar, behöver lite input.

[Strauss]

Det är dags att lära sig DIYa/GDSa lite granna och det är väl bäst att börja med det lättaste som jag kan komma på och som jag också behöver, nämligen kablar... sökte lite men sökfunktionen verkar vara ur funktion?!

Hur som helst, från en tråd på minhembio så rekommenderas dessa komponenter:

http://www.elfa.se/elfa-bin/dyndok.pl?dok=2021604.htm
http://www.elfa.se/elfa-bin/dyndok.pl?dok=7476.htm

Jag behöver också en lödkolv och lödtenn

Ska jag köra på ovanstående material? Och vad behöver jag för lödkolv, kom med tips Det blir ju en beställning från Elfa, men jag har nära till Clas Ohlson och Biltema etc om det är något man behöver därifrån.

[seppuku]

Sitter lite i samma sits... Skulle behöva ett gäng kablar i varierande längder så löda själv är kanske det bästa. En kabel som varit uppe förr är ju denna: CT100

Dock säljs den bara i 100m rulle men det är säkert inget problem vid eventuellt gruppköp. Skulle faktiskt kunna tänka mig 30-40m själv.

[paa]

En alternativ beskrivning finns här:
http://www.faktiskt.se/modules.php?name ... 178#320178

[tvett]

Eller här....

[Strauss]

Mycket trevligt, tack

paa, din kabel verkar vara den lättare av de två att tillverka, dom där kontakterna ligger ju bra i pris på biltema också. Kabeln hittar jag inte inte med det torde väl funka lika bra med den som jag länkade till?
http://www.elfa.se/elfa-bin/dyndok.pl?dok=2021604.htm

[paa]

Ja.

[Pinnick]

paa var inne på förut att man ska ha teflonisolering i kontakterna så inte isoleringen smälter när man löder så jord o ledare kommer i kontakt eller att pinnen kommer snett. Eller har man teflon som isolering av andra skäl ?

Om man är ovan o sitter o eldar på med lödkolv kan det vara skönt om inte grejorna smälter sönder o blir obrukbara (nåt jag upptäckt)

mvh

[Strauss]

Tack ska du ha paa, då gör jag helt enkelt en ogenerad rip-off på dina fina kablar, återkommer med lite bilder när jag gör fullödningar

[paa]

Frånsett att det inte smälter så är Teflon en bra isolator som har väldigt bra dielektriska värden. Nu har just det nog inte så stor betydelse för den korta snutt som går igenom kontakten.
Denna lilla kontakten blir dessutom ovanligt bra skärmad, genom att kabelskärmen omsluter, och går helt fram till jord-hylsan på kontakten.

[Pinnick]

ok! tack paa. (detta gällde biltemakontakten alltså)

[paa]

Jag har köpt mina på Elfa, det finns uppgifter här att Biltemas är lika. Men om dom är "ganska lika" eller identiska har jag ingen aning om.

[Pinnick]

Tryggast att köra Elfa kanske ändå

[Wolfie]

Jag skulle kört på denna kontakten istället:
http://www.elfa.se/images/highres/h17025.jpg

Grym kontakt (som är relativt lätt att löda också!) eftersom den har åter-
fjädrande jord vilket gör att jorden alltid ansluts först! Alltså ingen risk för
elaka poff om man drar i o ur kontakten när apparaterna är igång.

Fast den är ju rätt dyr förstås
Kostar 207 kr/st +moms hos Elfa

[Pinnick]

hehe
Jag har 24 kontakter i mitt system

[Wolfie]

Har något sådant jag med

Ihoplödda med il75s snören är de

[paa]

Brukar ni koppla om ofta med apparaterna påslagna?

[Pinnick]

ja varför snåla!

Men de kostar 179:- med moms hos Kjell.
Fast jag köpte ju no-name 10st/100kr hos Kjell så jag vet inte nåt om sånt där egentligen

Audio, TV, video / Kontaktdon / Neutrik / 67292
Neutrik NF2CB2 (guldpläterade)

Kraftig kontakt med svartkromat gjutet hölje av zink. Använder Neutriks speciella fjäderbelastade jordning för hanar vilket ger kontakt med jord innan signalen. De extra lättlödade kontakterna är av guldpläterad mässing. För 4 - 7 mm kabel. Max ledararea 1 mm². Levereras i par om en röd och en svart.




Hm!
Iofs har de mängdrabatt hos Elfa .. men de blir la mer ändå. Om jag inte missat så de inte är samma kontakter.

paa, njae men mycket av/på så sliter man ut grejorna kanske

[skrutten]

Jag har köpt mina på Elfa, det finns uppgifter här att Biltemas är lika. Men om dom är "ganska lika" eller identiska har jag ingen aning om.

Varning biltemas kontakter är inte bra dom är så tröga passar liksom inte. Elfas är bättre. Jag har köpt och använt bägge typerna och sedan gått över till den billigare (och ännu bättre!) Neutrik kontakten.

[n3mmr]

Frånsett att det inte smälter så är Teflon en bra isolator som har väldigt bra dielektriska värden. Nu har just det nog inte så stor betydelse för den korta snutt som går igenom kontakten.
Denna lilla kontakten blir dessutom ovanligt bra skärmad, genom att kabelskärmen omsluter, och går helt fram till jord-hylsan på kontakten.

Enda kritiken är att skärmstrumpan kläms, och spännkraften kommer från att kabel/chuck pressas mot teflonpluggen. Den lilla hylla pluggen stöds av i främre hylsan är väldigt smal och tunn. Gräver lätt in i teflonet.

Jag brukar knipsa en liten spricka i främre hylsan bakre kant, knöla till den lite lite inåt, och löda fast lite av skärmen där, så slipper man pressa hårt.

Om kabeln är helt exakt idealiskt rätt storlek i alla avseenden så är detta ett litet problem, men med tunna kablar+krympslang som utfyllnad blir detta viktigare att tänka på.

[paa]

Jag har köpt mina på Elfa, det finns uppgifter här att Biltemas är lika. Men om dom är "ganska lika" eller identiska har jag ingen aning om.

Varning biltemas kontakter är inte bra dom är så tröga passar liksom inte. Elfas är bättre. Jag har köpt och använt bägge typerna och sedan gått över till den billigare (och ännu bättre!) Neutrik kontakten.

Vilken Neutrik är det som är billigare än den lilla silvergrå med teflonisolator?

[Pinnick]

Är detta "biltema"-varianten - 42-257-02 43.70/st (1-9 st)



och detta billiga neutrik - 42-275-00 20.50:- /st (1-9st) (läste förut nånstans att de också har teflon-isolering)

[Strauss]

Varning biltemas kontakter är inte bra dom är så tröga passar liksom inte. Elfas är bättre. Jag har köpt och använt bägge typerna och sedan gått över till den billigare (och ännu bättre!) Neutrik kontakten.

Köpte ett gäng med biltemas nu, testat dom på alla mina apparater och dom passar perfekt på alla, sådär lagom motstånd, inte svårt att få dit dom och ingen risk att dom ramlar av.

Blev inga neutrik pga den korkade fästningen av skärmen, verkar jobbigt

[paa]

Varning biltemas kontakter är inte bra dom är så tröga passar liksom inte. Elfas är bättre. Jag har köpt och använt bägge typerna och sedan gått över till den billigare (och ännu bättre!) Neutrik kontakten.

Köpte ett gäng med biltemas nu, testat dom på alla mina apparater och dom passar perfekt på alla, sådär lagom motstånd, inte svårt att få dit dom och ingen risk att dom ramlar av.

Blev inga neutrik pga den korkade fästningen av skärmen, verkar jobbigt

Vad kostar dom idag?

[Strauss]

29.90:- för 2 st

[PekkaJohansson]

Kan intyga att Biltemas kontakter har varierat en del genom åren. De första jag köpte var perfekta, en senare omgång sitter som berg när och om man väl får dit dem. Det är ju alldeles utmärkt om de som säljs i dag håller rätt dimensioner!

Med vänlig hälsning

Pekka Johansson

[Rookie]

Jag har köpt mina på Elfa, det finns uppgifter här att Biltemas är lika. Men om dom är "ganska lika" eller identiska har jag ingen aning om.

Varning biltemas kontakter är inte bra dom är så tröga passar liksom inte. Elfas är bättre. Jag har köpt och använt bägge typerna och sedan gått över till den billigare (och ännu bättre!) Neutrik kontakten.

Jag kör med biltemas större kontakter och på de ställen där de inte riktigt vill passa så skruvar jag helt enkelt upp hylsan och pressar på kontakten medans jag skruvar ihop den igen! Sitter som berget!

[skrutten]

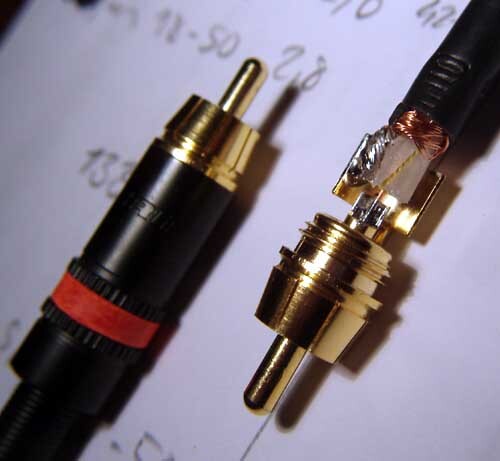

Billig Neutrik


Haha jag fotograferade genom en lupp med en olympus u-mini

[Strauss]

Idag kom kabeln så i natt blir det att snickra ihop lite kablage.

Om jag inte skriver något mer på forumet så har jag antagligen tagit livet av mig genom att råka sticka upp lödkolven i ögat eller nåt annat skoj.

[Strauss]

Nu är dom klara alla 7 kablar

Dåligt kort tyvärr, var tvungen att använda mobilen.



Jäkla tur jag dubbelkollade alla för i en rackare var det kortslutning.

[skrutten]

Snyggt jobbat
Jag gjorde en F/E test på exakt den där kombinationen kabel & kontaktdon för ett par år sen och jag bedömde dem som helt transparenta (i min testmiljö).

[Strauss]

Moment of truth kommer nu ... ska vandra bort till Squeezeboxen och trycka play

[Ragnwald]

Riktig highendkabel från ELFA.
http://www.elfa.se/elfa-bin/dyndok.pl?l ... 019707.htm

[Strauss]

Alla mina kablar fungerar Bra låter det också.

Nu blev jag ju sugen på att även snickra egna digitalkablar, tips på kabel och kontakter där då

En sån här rackare i nån snygg färg kanske? http://www.elfa.se/elfa-bin/dyndok.pl?dok=182359.htm

Men kontakter, vad rekommenderas för att inte förstöra impedansen?

[tvett]

Det är kul att tåta ihop egna kablar...

[Strauss]

Det är kul att tåta ihop egna kablar...

Verkligen!

I morgon ska jag till biltema och köpa mig en rulle EKK till mina basar, måste dra om allting nu när jag har nya steget så jag behöver nya längre sladdar.

Det är 4G1.5 jag ska ha väl? http://www.biltema.se/products/product. ... emId=89066

Sen vill jag ha bananisar också, helst såna man får löda fast bara för att få löda lite (det är ju jätteskoj ) .. Men annat går också bra.

Vad tycker ni man ska använda?


http://www.elfa.se/elfa-bin/dyndok.pl?dok=2002842.htm


http://svalander.se/shoppen/banankontakter.htm


http://www.clasohlson.se/Product/Catego ... 99#36-1029
10 st 39:- !!

Finns ju även jättemånga "labb-proppar" på Elfa, funkar dom lika bra tro?

[tvett]

Jag kör med de där Classes-bananerna men har strippat och lött dem.
Skulle gärna ha rörbananer som de från Svalander men med krimp/löd och billigare....

[blixten_no1]

varför inte Inos bananer?
finns även på elfa.

dom e grymt bra :p

[Sanny_X]

Clasisjön propparna har jag, kan inte rekommendera dem.

Elfas/IÖs klämbananer funkar bäst för mig.

[Strauss]

varför inte Inos bananer?
finns även på elfa.

dom e grymt bra :p

Länk?

Elfas/IÖs klämbananer funkar bäst för mig.

Länk?

[Alikzus]

Klämbananerna:
http://www.elfa.se/elfa-bin/dyndok.pl?lang=se&vat=0&dok=2002830.htm

Edit: Använder såna själv f.ö.

[Strauss]

och sen tar man ekks ledare korsvis och kör dom 2 till plus och 2 till minus..

Stämmer?

[blixten_no1]

hmm de kan nog bli lite trångt... men de bör fungera... men ska inte svära på det

[Strauss]

Okej, ska man hitta en EKK med enbart 2 ledare alltså? Var finns det, tror det minsta jag har sett är 3

[blixten_no1]

elle så tar du en tre ledare o bara använder två :)

två ledare finns inte längre eftersom de e lag på att de ska finnas jord nu förtiden

[Strauss]

elle så tar du en tre ledare o bara använder två :)

två ledare finns inte längre eftersom de e lag på att de ska finnas jord nu förtiden

Näeh usch då får jag ångest om det ligger en där som inte används... får väl köpa nåt gammalt standardsnöre istället

[tvett]

och sen tar man ekks ledare korsvis och kör dom 2 till plus och 2 till minus..

Stämmer?

Låter bra det.

[blixten_no1]

haha e de så illa tvångstankar deluxe :p

[Jax]

Svalanders rörbananer funkar nog bra men jag skulle skruva ur skruvarna och löda.

Jag har 4G1.5 EKK där ena ledaren är virad ett varv runt andra och lött, därefter en tråd in i bananen.

[Strauss]

Intressant, ska ta och gå in på tekniklabbet på jobbet och testa lite olika banankontakter

[Alikzus]

elle så tar du en tre ledare o bara använder två :)

Eller så köper man med fyra ledare och drar av isoleringen och tvinnar de parvis, på så sätt får man ut dubbel så mycket högtalarkabel

[Strauss]

Känns ju dumt att betala för isoleringen då

Då kan man lika köra en rulle 1.5mm kabel, kostar nada.

[Wolfie]

Jag kör 4x1.5 mm2 och har kopplat "korsvis" pga längden (om jag minns rätt).

I IÖ:s manifest (eller prislista) står det hur kabeln bör kopplas beroende på
hur lång den är.

Sen använder jag IÖ:s knivbanan istället för Elfas.
Elfas har jag använt tidigare och den suger i jämförelse med IÖ:s faktiskt.
Elfas har lite för mjuk fjädring till kniven och så är plasten rätt så ömtålig.

Vill man löda skulle jag nog gått på Svalanders "rörbanan".

[RogerGustavsson]

De där knivbananerna, finns det guldpläterade sådana?

[paa]

Supra bananer kan man montera valfritt axiellt resp. vinkelrätt mot inkommande kabel så att man kan anpassa dom till riktningen man vill att kabeln skall ansluta i terminalen. Dessutom är "huvudet" isolerat och minskar risken för kortslutning jämfört med många billigare bananer.



En gammal tråd om bananer:
http://www.faktiskt.se/modules.php?name ... c&p=170107

[Piotr]

E=mc2 ± 3 dB

/Peter

[Strauss]

Äsch jag sket i det där, blev 25 meter 1.5mmx2 från Clas Ohlson istället, det får funka.
