Byggtråd: QUADRUPLUM (KLARA!)

[S]

Jag måste ju ha blivit galen? Hinner precis bli klar med ett projekt och då går jag i tankarna med att börja ett nytt?

Suck... Ja vad ska man göra?

Tänkte modifiera mina småttingar till golvare

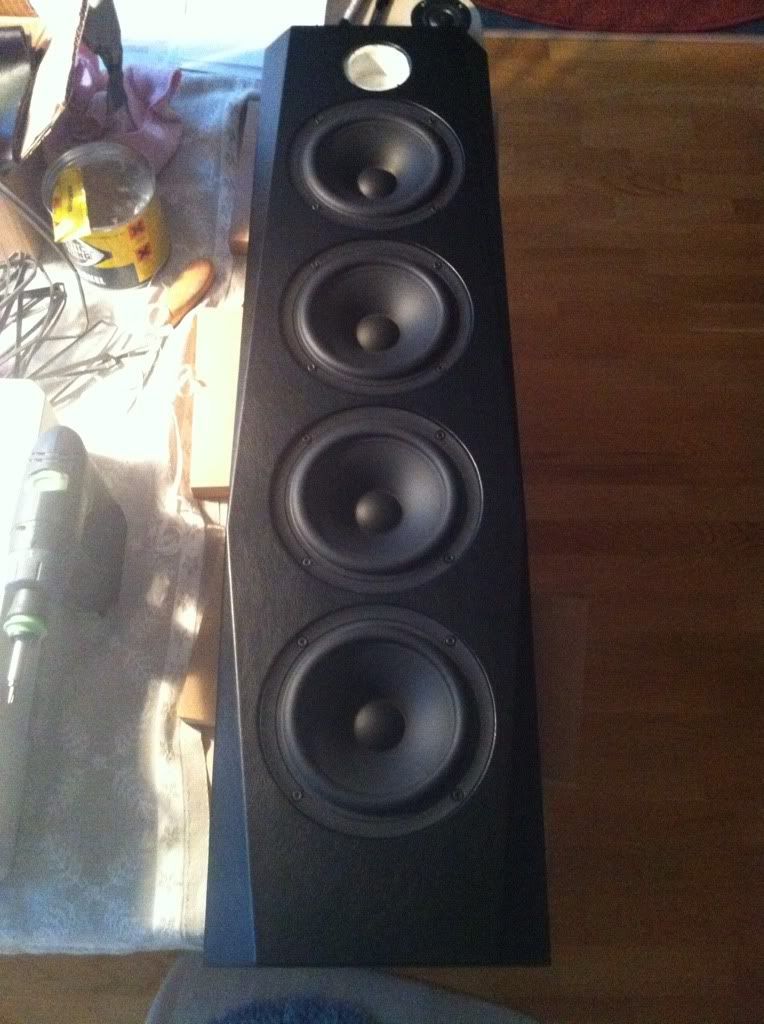

Detta är den tänkte designen:




Som ni ser så tänkte jag trycka in lite fler mellanregister! Tänkte köra på samma element, då de låter så himla bra!

Ska även prova att måla med Nextel's färger, men då får jag ta och handla en HVLP spruta!

Inte nog med det utan jag tänkte använda mig av Abletec moduler + mini dsp och köra högtalarna helt aktiva!

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Kan detta bli något tro?

S

[AndreasArvidsson]

Ser riktigt snyggt ut. Du har ett väldigt bra öga för estetik

[paa]

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Tänkte du mata ström från nätet, eller får du så hög spänning på högtalarkablarna?

Jag tänker mig att det inte är lämpligt att skapa möjligheten med speakonkabler med nätspänning som man av misstag kan koppla in i högtalarlådor där de inte ska sitta.

Men annars är dom väl testade och godkända för högtalarsignal på upp till 250V.

[S]

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Tänkte du mata ström från nätet, eller får du så hög spänning på högtalarkablarna?

Jag tänker mig att det inte är lämpligt att skapa möjligheten med speakonkabler med nätspänning som man av misstag kan koppla in i högtalarlådor där de inte ska sitta.

Men annars är dom väl testade och godkända för högtalarsignal på upp till 250V.

Tänkte på nätspänning! Så det går med andra ord?

[S]

Ser riktigt snyggt ut. Du har ett väldigt bra öga för estetik

Tack

[MagnusÖstberg]

Du får inte mata nätspänning i en sådan kontakt!!

[paa]

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Tänkte du mata ström från nätet, eller får du så hög spänning på högtalarkablarna?

Jag tänker mig att det inte är lämpligt att skapa möjligheten med speakonkabler med nätspänning som man av misstag kan koppla in i högtalarlådor där de inte ska sitta.

Men annars är dom väl testade och godkända för högtalarsignal på upp till 250V.

Tänkte på nätspänning! Så det går med andra ord?

Det var ju det jag skrev att man inte borde göra.
Absolut inte, borde jag nog lägga till.

[S]

Ps. Någon som vet om man kan köra 240v genom speakonkontakter?

Tänkte du mata ström från nätet, eller får du så hög spänning på högtalarkablarna?

Jag tänker mig att det inte är lämpligt att skapa möjligheten med speakonkabler med nätspänning som man av misstag kan koppla in i högtalarlådor där de inte ska sitta.

Men annars är dom väl testade och godkända för högtalarsignal på upp till 250V.

Tänkte på nätspänning! Så det går med andra ord?

Det var ju det jag skrev att man inte borde göra.
Absolut inte, borde jag nog lägga till.

Okej
Vad kan man då använda för snygga kontakter? Typ låsbara skulle ju vara trevligt!

[Purre]

Kollade lite på elfa. Speakon är godkända för 250V, 30 eller 40A. Med andra ord går de att använda till nätspänning dock kanske inte att rekommendera pga möjligheten att blanda ihop kablarna.

Det som stod hos elfa allt som allt var följande:

Tekniska data
Provspänning 4 kV
Kontaktresistans <3 mΩ
Poltal 2
Nominell spänning 250 VAC
Nominell ström 30 A
Anslutning Skruv-/lödanslutning
Utförande Kabelhylsdon
rak
Husmaterial Polyamid
Kabelingång 6...10 mm
Temperaturområde -30...+80 °C
Färg Blå

[NADifierad]

Vad spännande ! Siktar du på någon form av 2,5 vägs variant?

[boom]

Det borde vara bra med lite mätningar också så man kan se vad dom presterar och inte bara design.

[UrSv]

Speakon skall inte användas för nätspääning även om specifikationerna tycks räcka till. För spänning heter kontakten powerCON (den uppmärksamme ser skillnaden i namn mellan speakCON och powerCON ).:

http://www.neutrik.com/en/industrial/po ... rcon-20-a/

[paa]

Jag tror det stod någonstans bland alla Neutrik-dokument, att speakon bara ska användas till audio.
Undrar bara om det är möjligt att sticka in en 1/4" hörlurspropp i den där Powercon?

[PerStromgren]

Vad kan man då använda för snygga kontakter? Typ låsbara skulle ju vara trevligt!

Vad ska du använda dem till?

Ett alternativ till låsbar 230V-kontakt är ju fast monterad kabel!

[Fjonkalicious]

Typ en festool-variant?

[S]

Vad spännande ! Siktar du på någon form av 2,5 vägs variant?

Nej det hade jag inte tänkt på direkt Vad är det man vinner på att göra på det viset?

Vet inte riktigt hur djupt jag kan få dessa att gå?

Speakon skall inte användas för nätspääning även om specifikationerna tycks räcka till. För spänning heter kontakten powerCON (den uppmärksamme ser skillnaden i namn mellan speakCON och powerCON ).:

http://www.neutrik.com/en/industrial/po ... rcon-20-a/

Ja det är ju ett alternativ då! Undra var man kan få tag på dom till ett bra pris? Elfa är ju lite väl dyra tycker jag!

Vad ska du använda dem till?

Ett alternativ till låsbar 230V-kontakt är ju fast monterad kabel!

Högtalarna ska ju vara helt aktiva så jag tänkte trycka in förstärkare och dsp i lådan!

Typ en festool-variant?

Jo men går de att få tag på?

S

[S]

Det borde vara bra med lite mätningar också så man kan se vad dom presterar och inte bara design.

Menar du simuleringar? För högtalarna finns bara i datorn än så länge!

[boom]

Det borde vara bra med lite mätningar också så man kan se vad dom presterar och inte bara design.

Menar du simuleringar? För högtalarna finns bara i datorn än så länge!

Nix riktiga mätningar så man kan se vad dom går för .

[AntFra]

Det borde vara bra med lite mätningar också så man kan se vad dom presterar och inte bara design.

Menar du simuleringar? För högtalarna finns bara i datorn än så länge!

Nix riktiga mätningar så man kan se vad dom går för .

Zaph har.

[PerStromgren]

Vad ska du använda dem till?

Ett alternativ till låsbar 230V-kontakt är ju fast monterad kabel!

Högtalarna ska ju vara helt aktiva så jag tänkte trycka in förstärkare och dsp i lådan!

Jag fattar inte vad det är för fel på:

[paa]

Ska det vara jordat eller dubbelisolerat?

[NADifierad]

Vad spännande ! Siktar du på någon form av 2,5 vägs variant?

Nej det hade jag inte tänkt på direkt Vad är det man vinner på att göra på det viset?

Vet inte riktigt hur djupt jag kan få dessa att gå?S

Man kan på så sätt kompensera för baffelsteget, dvs baffelns förstärkning av högre frekvenser genom att låta några av elementen spela de frekvenser som inte förstärks. Jag kollrade nästan bort mig själv där...

Men även för att undvika loobingbekymmer pga ett stort cc avstånd mellan elementen i förhållande till den högsta frekvensen de ska återge.
Det senare kan du läsa mer om här:
http://www.faktiskt.se/modules.php?name ... 99#1181199

Lycka till! Att de kommer att bli snygga vet jag redan .

[S]

Vad ska du använda dem till?

Ett alternativ till låsbar 230V-kontakt är ju fast monterad kabel!

Högtalarna ska ju vara helt aktiva så jag tänkte trycka in förstärkare och dsp i lådan!

Jag fattar inte vad det är för fel på:
(Bild på ful kontakt)

Dom är fula och inte lika smidiga som typ en powercon Sen skulle det vara smidigt med en låsbar kontakt som sagt!

Ska det vara jordat eller dubbelisolerat?

Jordat ska det vara iaf Dubbelisolerat ser jag ingen anledning i att ha?

S

[S]

Har nu fått prisuppgifter på Nextel färgerna!
Så jag väntar på lite färgprover nu och sen ska jag beställa

S

[variosboy]

Ja det är ju ett alternativ då! Undra var man kan få tag på dom till ett bra pris? Elfa är ju lite väl dyra tycker jag!

Kolla totalljud.se där får du en chassiekontakt och en sladdkontakt för typ en 100-lapp totalt.

Eller ljudia.se eller någon annan som är åf till monacor..

[S]

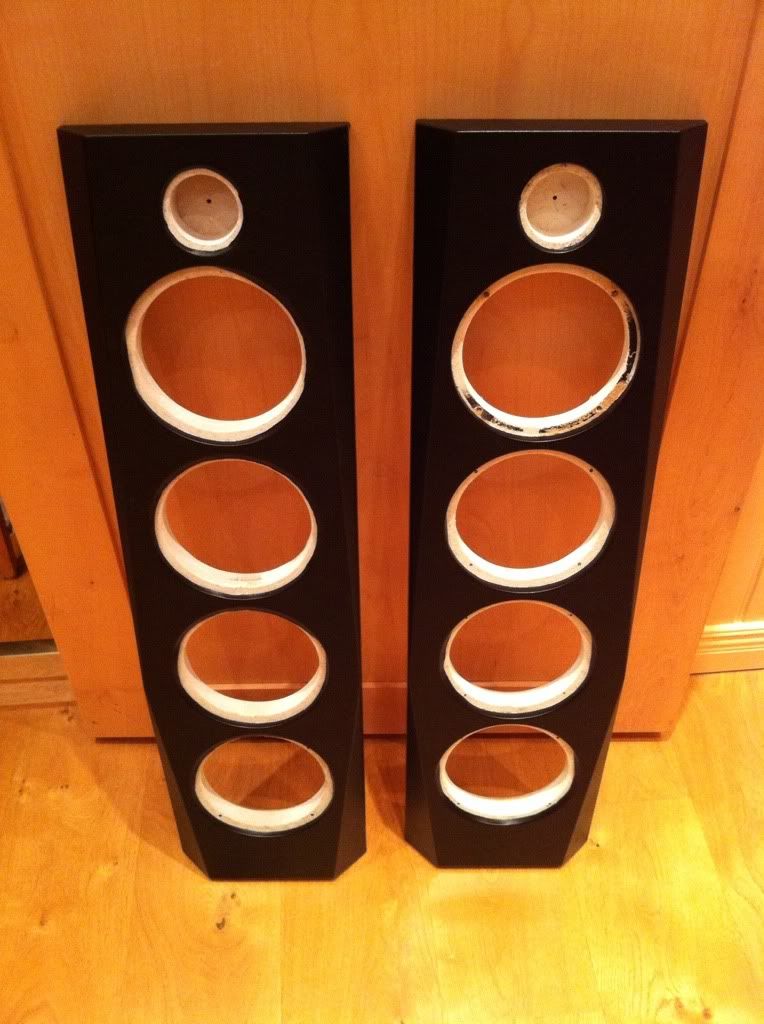

Sådär ja! Nu har jag beställt lite element, kontakter osv! Men även så har jag börjat såga lite!

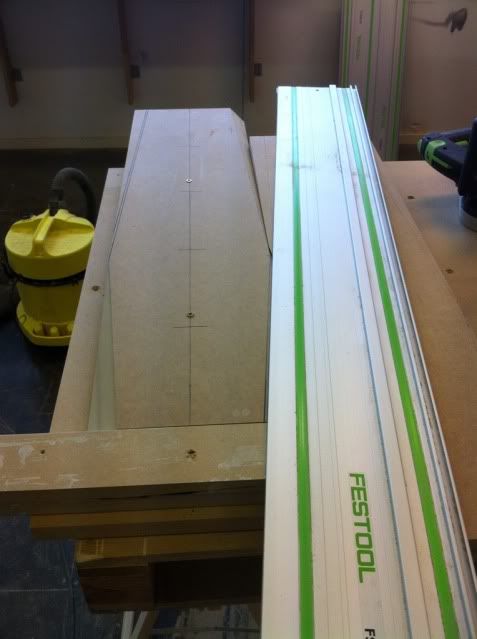

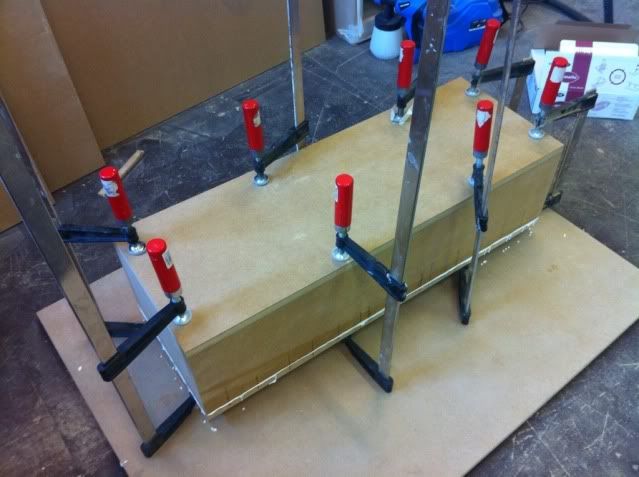

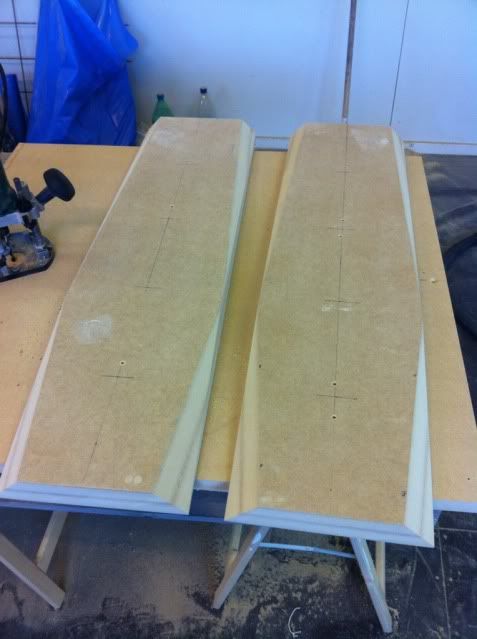

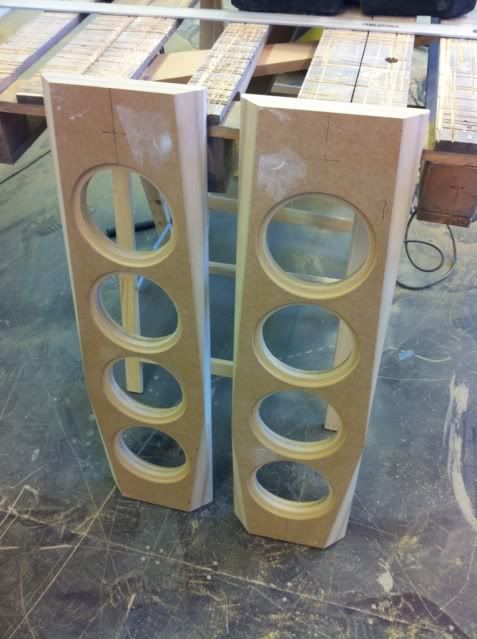

Bafflarna har limmats ihop, samt lite andra bitar är utsågade!

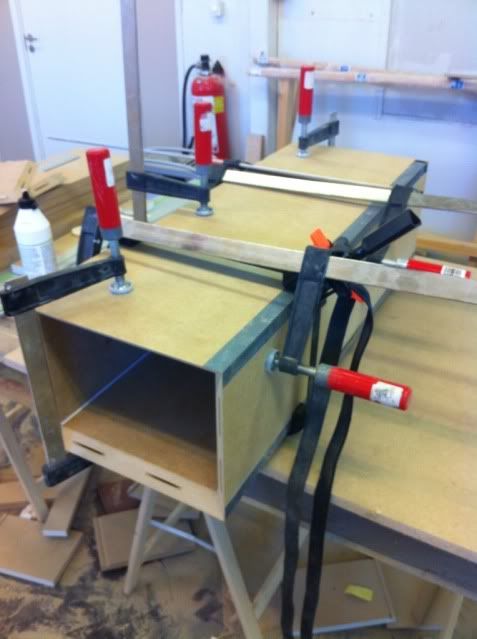

Ska gera och kexa ihop hela lådorna, förhoppningsvis blir det inga skarvar då!
Nextelfärgen tänkte jag även beställa i nästa vecka!

S

[Aerob]

Fråga: Hur tänker du lägga Nextel-färgen? Och var får du tag i den?

[S]

Fråga: Hur tänker du lägga Nextel-färgen? Och var får du tag i den?

Går bara att spruta, så jag tänker spruta den

på: http://www.danbolack.se/

S

[Aerob]

Spruta med vad? Fungerar en HPLV?

[S]

Spruta med vad? Fungerar en HPLV?

Det var det jag tänkte använda Ska fungera utmärkt med det! Vill du vara med och beställa ? Jag har en färgprovskarta! Eller bor du i Stockholms trakten?

[Aerob]

Spruta med vad? Fungerar en HPLV?

Det var det jag tänkte använda Ska fungera utmärkt med det! Vill du vara med och beställa ? Jag har en färgprovskarta! Eller bor du i Stockholms trakten?

Jag kan eventuellt vara intresserad av att beställa! Jag bor inte i STHLM men
jag är där ganska ofta samt vänner därifrån besöker mig ganska ofta! Har du
fått några priser samt vilka volymer det handlar om? Jag kan PM:a min mail
så får du hemskt gärna skicka färgprovskartan. Om du har den som en fil dvs?

[Aerob]

Vad har du förresten för HPLV-spruta?

[S]

Spruta med vad? Fungerar en HPLV?

Det var det jag tänkte använda Ska fungera utmärkt med det! Vill du vara med och beställa ? Jag har en färgprovskarta! Eller bor du i Stockholms trakten?

Jag kan eventuellt vara intresserad av att beställa! Jag bor inte i STHLM men
jag är där ganska ofta samt vänner därifrån besöker mig ganska ofta! Har du
fått några priser samt vilka volymer det handlar om? Jag kan PM:a min mail
så får du hemskt gärna skicka färgprovskartan. Om du har den som en fil dvs?

Priser:
Nextel Suede Coating 3101

1 liters incl. Hardener 660 kr

Nextel Primer 5523

1 liters incl. Hardener 229 kr

Nextel Thinner 8061 / 901-68

1 liters 90 kr

Finns i 1L, 5L och 20L

Nej asså jag har en fysisk färgkarta med färgprover. Annars kan du kolla på deras hemsida

[S]

Vad har du förresten för HPLV-spruta?

Biltema Men den verkar funka bra

[S]

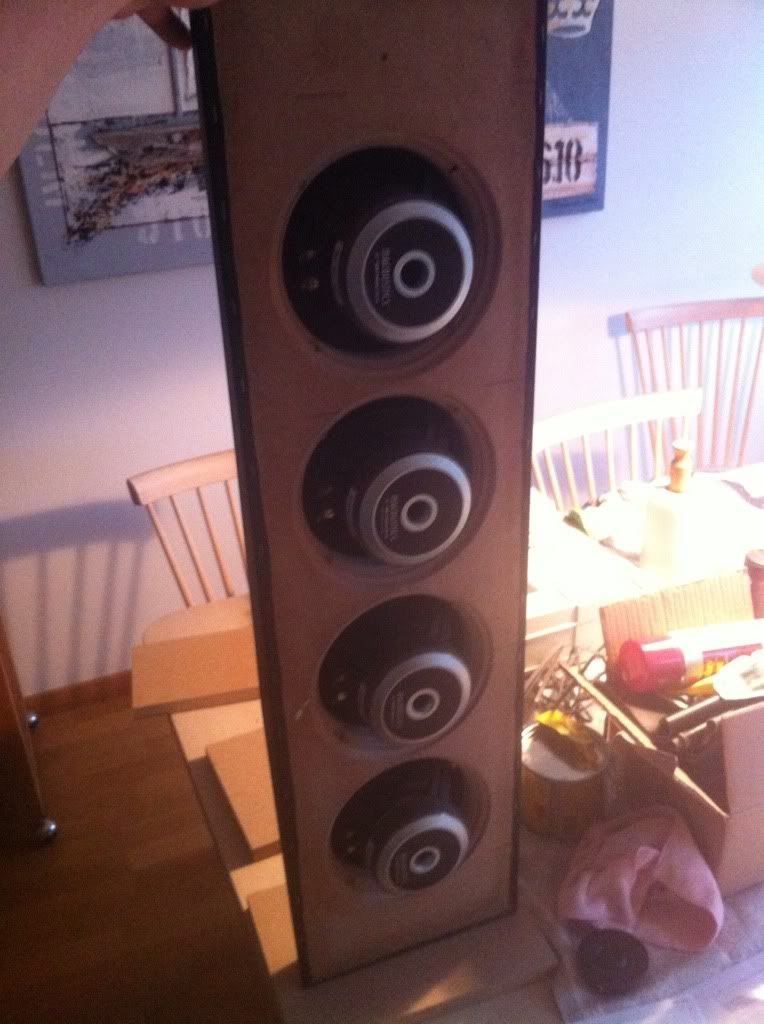

Mini update:

[S]

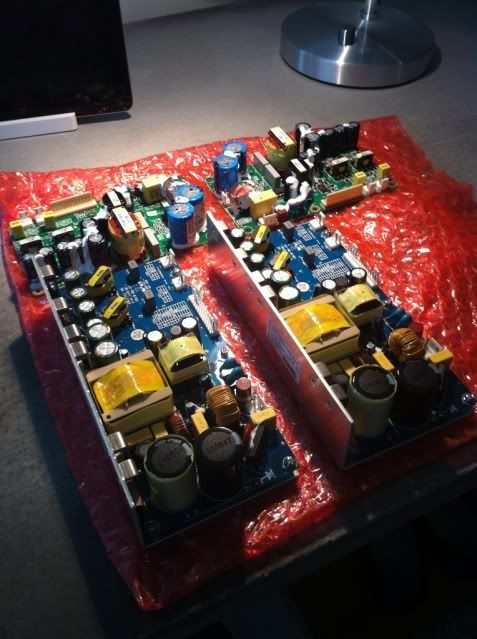

Lite moduler:

[steveo1234]

Fråga: Hur tänker du lägga Nextel-färgen? Och var får du tag i den?

Vad är Nextel-färg? Jag får inte riktigt grepp om vad det är som gör den speciell..

[Kraniet]

Fråga: Hur tänker du lägga Nextel-färgen? Och var får du tag i den?

Vad är Nextel-färg? Jag får inte riktigt grepp om vad det är som gör den speciell..

tydligen en speciell yta. supermatt och stryktålig om jag förstår det rätt.

NEXTEL-Suede-Coating är ett tvåkomponents polyuretanmaterial som ger en
matt mockafinish med varm textileffekt ("softlook" "soft-touch").

På grund av utspridd reflektion uppnås en absolut bländfri finish.

När NEXTEL-Suede-Coating härdas blir resultatet en
mycket robust finish. Dennas elasticitet i förbindelse med
högt mekaniskt motstånd har aldrig förr uppnåtts.

Den utomordentliga tekniska stabiliteten och de bländfria
egenskaperna underlättar appliceringen av NEXTEL-
Suede-Coating för att uppnå matta ytor såväl för
dekoration som för enbart funktionella orsaker.

[paa]

Vad har du förresten för HPLV-spruta?

Biltema Men den verkar funka bra

Jag köpte en CoTech för några år sedan och när jag skulle använda den så slutade det med att jag kastade både sprutan och det mesta av färgen. Det hade varit bättre att köpa nåt annat för dom pengarna. Men kanske Biltemas verkligen funkar?

[S]

Vad har du förresten för HPLV-spruta?

Biltema Men den verkar funka bra

Jag köpte en CoTech för några år sedan och när jag skulle använda den så slutade det med att jag kastade både sprutan och det mesta av färgen. Det hade varit bättre att köpa nåt annat för dom pengarna. Men kanske Biltemas verkligen funkar?

Har testat med 1komp färg och det funkar bra! Så jag tror att det är lugnt Färgen ska vara enkel att använda!

[Aerob]

Jag har en billig från Bosch och den har fungerat hyggligt än så länge.

[S]

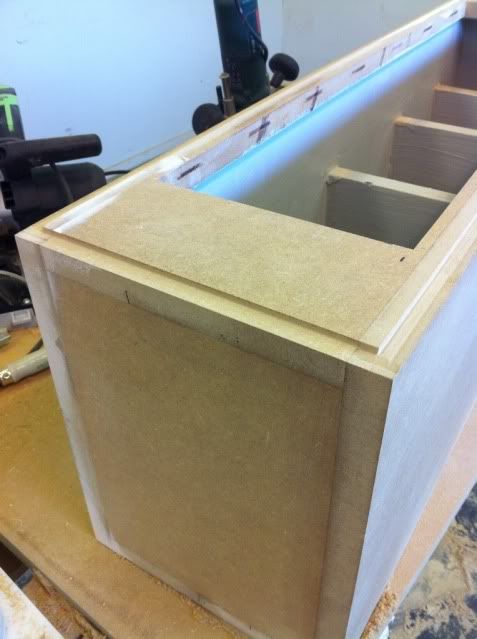

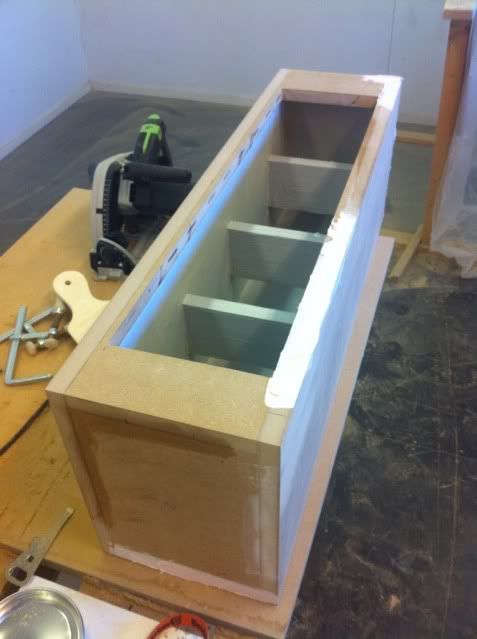

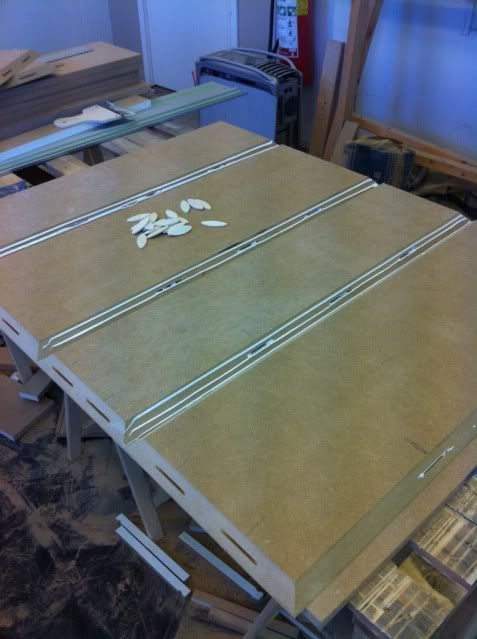

Har haft lite annat att göra! Men nu har jag satt igång igen!

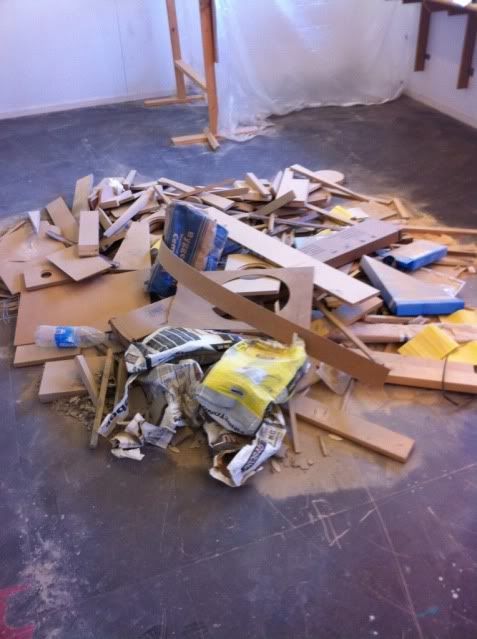

Började med en vårstädning!









Skippade gerade lådor och körde på massa kex istället!



/S

[MagnusÖstberg]

Ingen stagning mot de stora sidopanelerna?

[S]

Ingen stagning mot de stora sidopanelerna?

Jo? Det är ju där stagen sitter! Eller menar du baffel och baksida? Där är det nog lungt! Baffeln blir ju i princip 66mm

[MagnusÖstberg]

Aha!

Kan du genom elementhålen få uppstyvning mellan stagen och bakstycke är det nog inte fel iallafall. Helst mellan baffel och bakstycke förståss.

[S]

Hmm, mellan baffel och bakstycke kan bli svårt.. Räcker det mellan stagen och bakstycke?

[MagnusÖstberg]

Det tycker jag nog!

Men varför kan du inte fixera mot baffeln med? Du kan ju tvådela staget.

[S]

För liten yta mellan elementen att fixera mot!

[MagnusÖstberg]

Tror det är helt ok iallafall

[S]

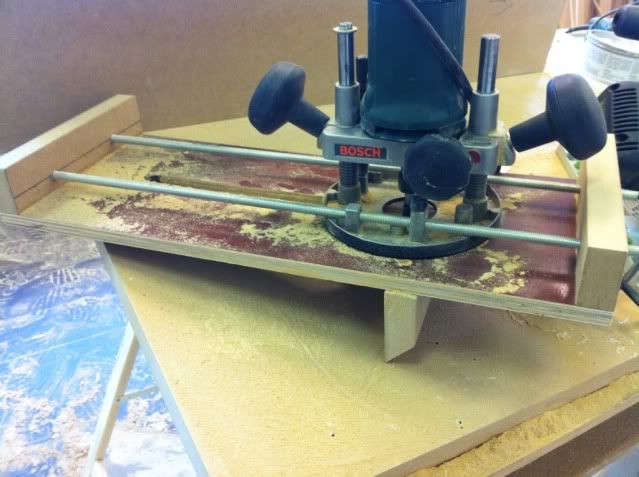

Tror ni att det kan hjälpa om jag fräser ur skarvarna med en v-notfräs några millimeter och sedan spacklar med typ glasfiberspackel? För att motverka synliga skarvar.
Jag ska måla hela insidan för att försöka "försegla" alla öppna mdf-ytor.

[S]

Lite update:

[KarlXII]

SSSSSSSSSSSSnyggt!
Det blir rejäla muskedunder det där.

Ska bli spännande att se hur skarvarna klarar sig.

[S]

SSSSSSSSSSSSnyggt!
Det blir rejäla muskedunder det där.

Ska bli spännande att se hur skarvarna klarar sig.

Tack
Jag har köpt en produkt som heter: ronseal wood hardener, vilket enligt massa på diyaudio ska hjälpa mot att träet rör sig av fukt. Det sugs in i träet och genomhärdar det! Så det blir spännande att se hur bra det fungerar

[S]

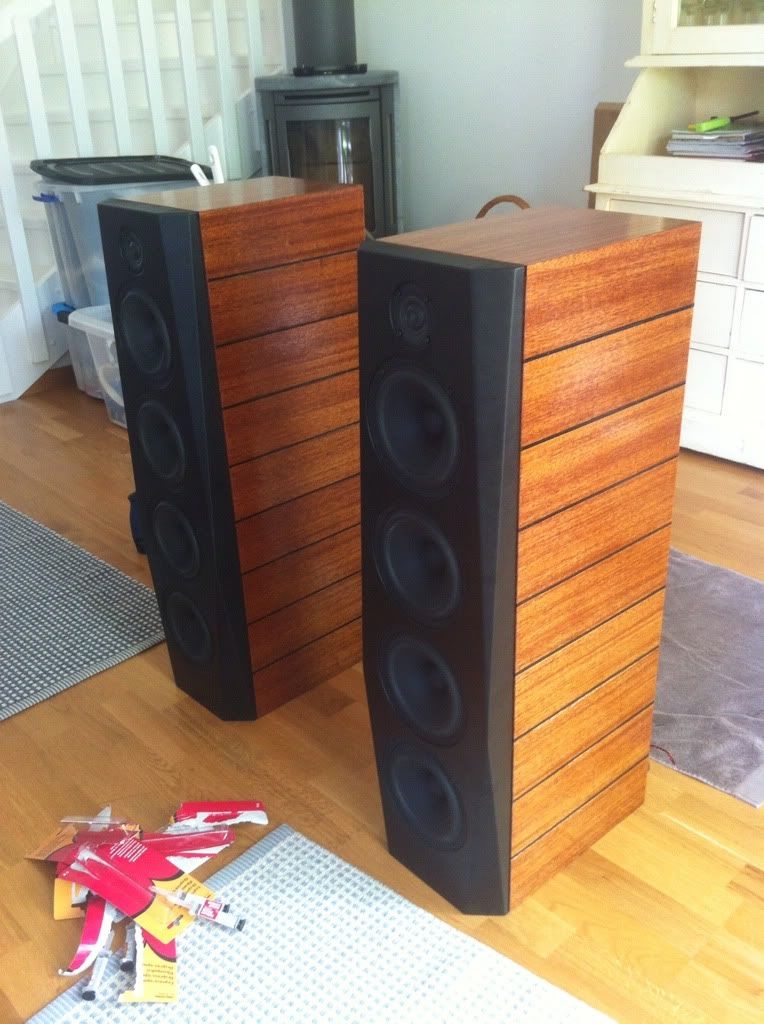

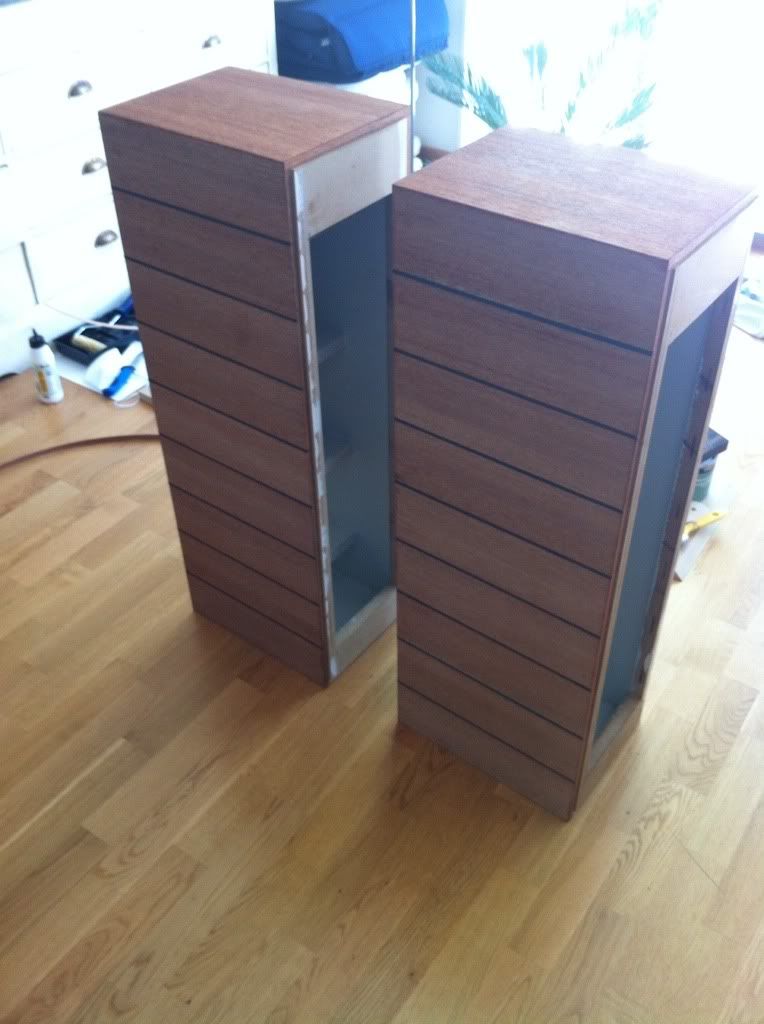

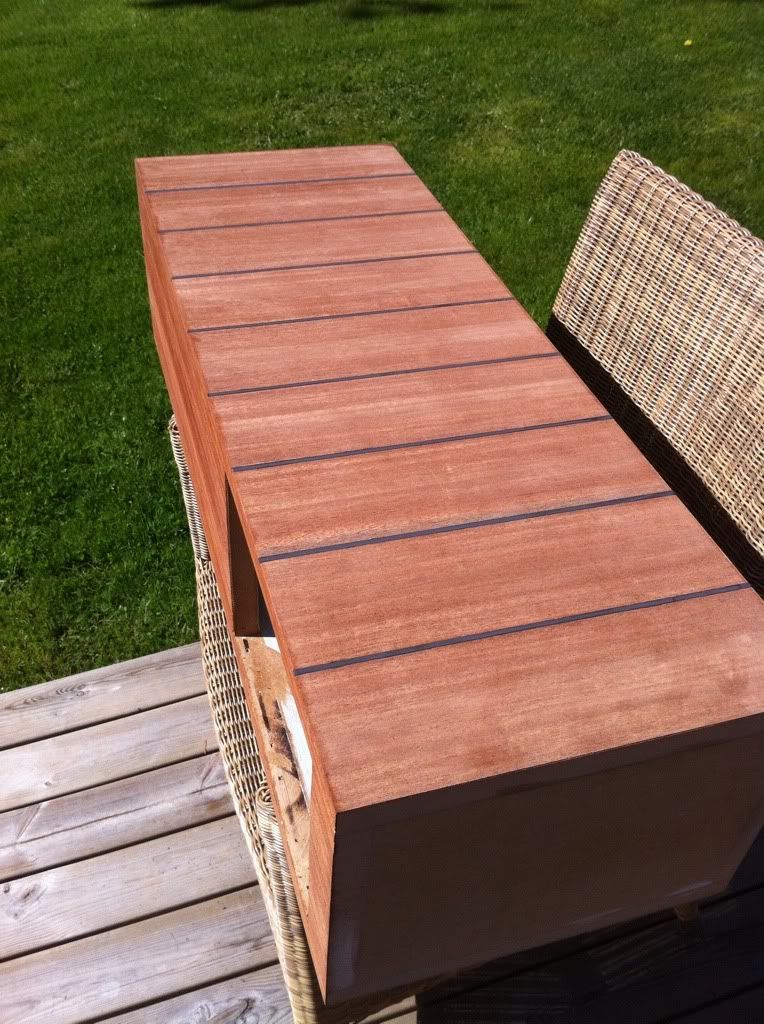

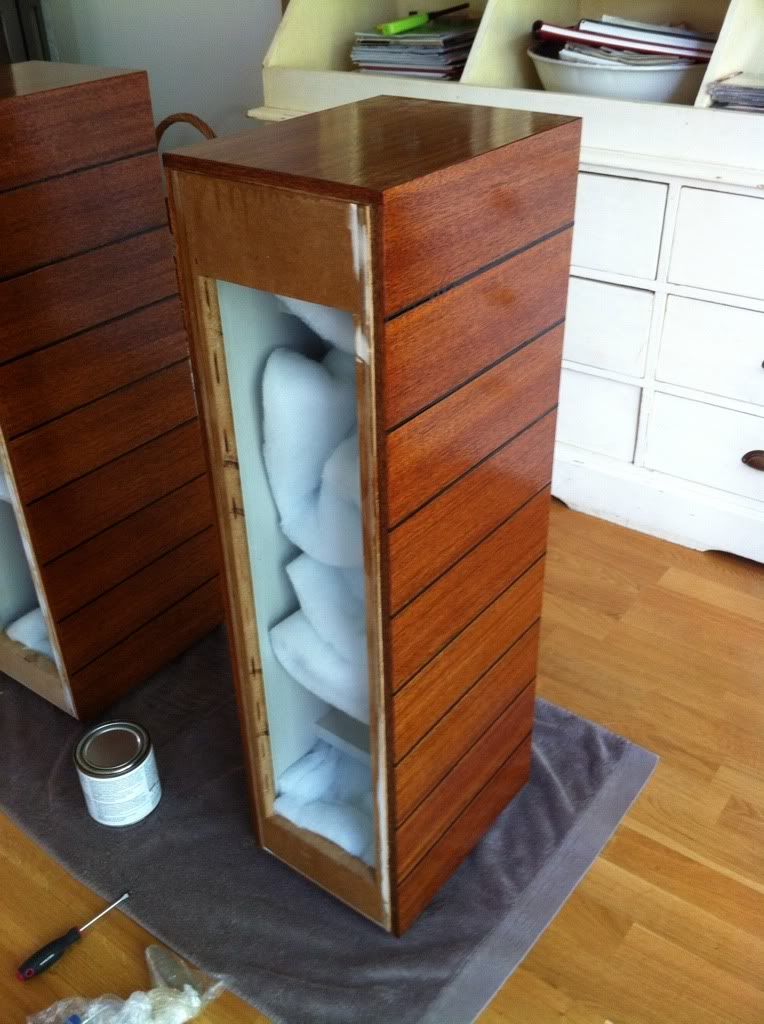

Jaha jag fick ett litet ryck och gjorde en vändning.
Blev lite annorlunda ytbehandling. Bilderna får tala för sig själva.



















Nu återstår bara tweaking av dsp:na!

[KarlXII]

Fan vad duktig du är!

[bomellberg]

Makalöst fina! Grattis!

[bassman]

Otroligt fint hantverk, väldigt snygga talare!

Grattis får jag fylla på med

[S]

Tack tack

[AndersD]

Mycket tjusigt!!!!

Vad är det du använder för att fylla "spåren"?

[S]

Mycket tjusigt!!!!

Vad är det du använder för att fylla "spåren"?

Köpte detta:
https://www.stadahemma.nu/spackel-svart ... c-148.aspx

[AndersD]

Mycket tjusigt!!!!

Vad är det du använder för att fylla "spåren"?

Köpte detta:
https://www.stadahemma.nu/spackel-svart ... c-148.aspx

Aha, smidigt!
Har sett en del som använt nåtmassa (eller vad det heter), detta känns dock mer praktiskt.

[S]

Mycket tjusigt!!!!

Vad är det du använder för att fylla "spåren"?

Köpte detta:
https://www.stadahemma.nu/spackel-svart ... c-148.aspx

Aha, smidigt!
Har sett en del som använt nåtmassa (eller vad det heter), detta känns dock mer praktiskt.

Aa, det var hyfsat smidigt. Tog väldigt långt tid att torka dock.

[NADifierad]

Fantastiskt vackra!

[spuj]

Grymt snyggt!

Ett par svarta fossingar som matchar designen tror jag skulle bli pricken över i.

[S]

Grymt snyggt!

Ett par svarta fossingar som matchar designen tror jag skulle bli pricken över i.

Redan planerat Ska bara ta mig tiden att göra dom!

[80-talet]

Riktigt, riktigt snyggt! Du håller högt tempo med bibehållen skyhög kvalitet/finish på slutprodukten! Imponerande.

[Kongstorparen]

Instämmer i kören, riktigt imponerande!

[S]

Tack för alla fina kommentarer

[landa]

Tycker tråden (och högtalarna) förtjänar en bättre överskrift.

[Bill50x]

Tycker tråden (och högtalarna) förtjänar en bättre överskrift.

Instämmer, ren flax att jag fick ta del av dessa tjusiga byggen!

/ B

[landa]

Tycker tråden (och högtalarna) förtjänar en bättre överskrift.

Glömde skriva att jag är grymt imponerad.

[S]

Ändrat titel nu Tack igen, skitkul att höra att man inte är den enda som tycker att dom blev bra!

[enJohn]

Tycker tråden (och högtalarna) förtjänar en bättre överskrift.

Glömde skriva att jag är grymt imponerad.

+1, minst!

/en john

[landa]

Slutlagret, är det bara oljat eller är det klarlack?

[S]

Slutlagret, är det bara oljat eller är det klarlack?

Linolja + Båtlack!

[Komorok]

Snygg formgivning och grymt hantverkande!

Respekt som F*n!

[warmiz]

Kan bara stämma in i hyllningskören, satan vad snyggt!

Hoppas dom kommer låta lika bra som dom ser ut

[Alexi]

[brumel]

Väldigt snyggt fanérarbete. Visst är det körsbärsfanér? Var beställde du det ifrån om man får fråga.
Otroligt gediget hatverksarbete och vilken precision. Man bara gapar.

[S]

Väldigt snyggt fanérarbete. Visst är det körsbärsfanér? Var beställde du det ifrån om man får fråga.
Otroligt gediget hatverksarbete och vilken precision. Man bara gapar.

Nix, det är Mahogny. Köpt på Pondus snickeri i Stockholm!
Tack

[Hanky]

Gryyymt läckra högtalare!

[Purre]

Riktigt snyggt gjort och väljobbat
Funderingar dock är hur det blev med speakOn, powerCon eller annan anslutning som det pratades om i början av tråden?
Samt hur gjorde du spåren? Ser att det är en mejsel men bara sätta den i trät funkar inte i min värld iaf eftersom den kommer åka iväg åt alla möjliga håll.

[S]

Riktigt snyggt gjort och väljobbat
Funderingar dock är hur det blev med speakOn, powerCon eller annan anslutning som det pratades om i början av tråden?
Samt hur gjorde du spåren? Ser att det är en mejsel men bara sätta den i trät funkar inte i min värld iaf eftersom den kommer åka iväg åt alla möjliga håll.

På baksidan så har jag powercon, rca och usb, samtliga från neutrik.

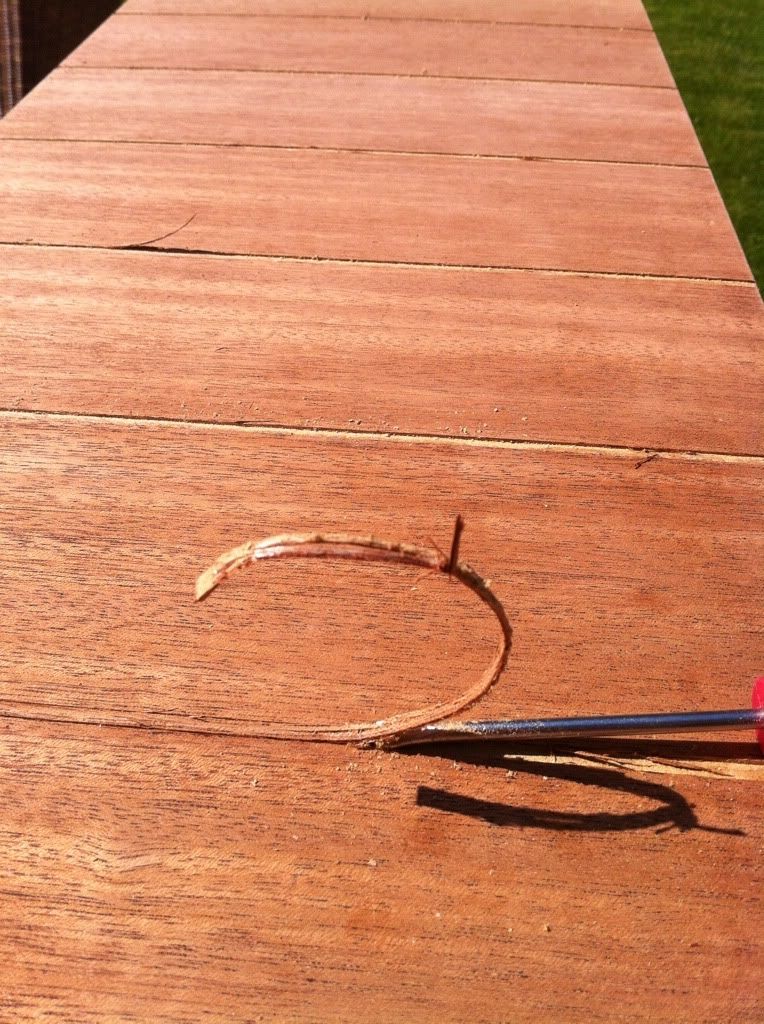

Hade en stållinjal och vass kniv, så skar jag skårorna först sen pillade upp med skruvmejsel

S

[Hanky]

Vad har du usb till? Minidsp?

[S]

Precis
Jobbigt att behöva skruva av för att ändra inställningar!
