StefanA bygger MP3-högtalare

[StefanA]

Efter några års uppehåll från högtalarbygge så har jag fått ett återfall. En kompis åt mig blev sugen på att bygga högtalare så jag hjälpte han att bestämma vad han skulle bygga och när vi beställde element så var det ju lika bra att beställa några element åt sig själv till några mindre projekt.

Så första projektet blir en liten högtalare att koppla till telefon, dator mm.

Hörtalaren kommer att bestå av 2 st Peerless 2" och en T-amp Ta2020.

Jag började med att fräsa lite.



Den här formen kommer högtalaren att få.



Sen böjde jag en 1mm tjock plåt runt stommen.




Sen lappade jag ihop plåtarna med en smal plåtremsa.



Sen punktade jag fast en plåt i botten.



Här har jag spacklat igen skarven mellan plåtarna.



Den här plåtlådan ska bli en form för att gjuta en högtalarlåda i kolfiber om det går som planerat!
Här har jag fräst ut en mdfbit som ska sitta i formen för att försänka elementen 10mm i fronten. Brickorna och borrarna är bara där för att centrera mdfbiten.



Nu återstår bara lite småfix innan gjutning.

[Kalejdokom]

Varför göra något enkelt, när man kan göra något svårt ? Imponerande... Ska bli kul att se hur det här fortlöper.

Så sent som igår letade jag rätt på din gamla biobyggtråd, som inspiration för kommande projekt. Jag funderar på ovala/böjda sidor och minns ditt ambitiösa bygga. Nu lutar det dock åt spårad MDF, men inget är hugget i sten.

[StefanA]

Ja, det ska bli spännande att se om det här går som jag har tänkt. Förhoppningsvis hinner jag gjuta ikväll!

Skulle jag ha gjort om mina välvda högtalare så skulle jag ha använt spårad Mdf. Jag tror att det är både mindre jobb och lättare att få det bra.

[StefanA]

Nu är gjutningen klar!

Först lackade jag mdf-biten som ska sitta i formen för att den ska gå ta loss efter gjutningen.



Sen monterade jag den i formen och strök på lite bilvax i hela formen för att det lättare ska lossna efter gjutning.



Sen pillrade jag ner kolfiber och polyesterplast i formen. Därefter stoppade jag i en plastpåse som jag fyllde med blästersand för att trycka ut kolfibern mot formen. Mdf-ramen sitter där för att hålla rätt mått längst upp på formen.



Efter några timmars väntan så var det äntligen dags att försöka öppna formen. Försiktigt slipade jag ner svetsarna med vinkelslipen.



Till slut hade jag lyckats benda bort plåten. Sen var det bara mdf-biten kvar.



Den satt riktigt hårt, men till slut fick den ge med sig!



Resultatet blev hyffsat. Jag hade inte lyckats få plast riktigt överallt så det finns några luftfickor som måste fyllas upp.
Och sen är det en hel del slipning för att få baffeln bra.
Jag visste att det var mycket som kunde gå fel när jag satsade på att göra på det här sättet, men jag är rätt så hoppfull att det här ska gå rädda.
I värsta fall får jag spackla och måla den.

[-Roger-]

Coolt! Har också läst din andra byggtråd några gånger för att få inspiration, skall bli kul och se hur slutresultat blir här!

/Roger

[Kalejdokom]

Ja, imponerande att göra en så avancerad gjutform som engångsprojekt. Men (med risk för att avslöja min okunnighet) hur gick själva gjutningen till? Du redovisar montage av kolfiber och polyesterplast och att du sedan väntade några timmar, men vad hände medan du väntade? Upphettning? Eller...

[Bill50x]

Ja, imponerande att göra en så avancerad gjutform som engångsprojekt. Men (med risk för att avslöja min okunnighet) hur gick själva gjutningen till? Du redovisar montage av kolfiber och polyesterplast och att du sedan väntade några timmar, men vad hände medan du väntade? Upphettning? Eller...

Drack whisky?

/ B

[StefanA]

Först la jag i kolfiberväven för att få ner den i spåret längst ner i formen. Sen blandade jag polyesterplast med härdare. Efter det har man ca 15 minuter på sig att pensla ut plasten innan den börjar härda. Jag vek ut kolfiberväven från plåten för att få plast på utsidan också, men jag var för försiktig så jag fick inte in riktigt tillräckligt med plast så nu har jag några områden utan plast som jag ska försöka fylla upp i efterhand. Jag var försiktig eftersom det var väldigt trångt och jag inte ville förstöra strukturen i kolfiberväven.

Det kan kännas onödigt att lägga ner flera timmar på en form som bara används en gång, men om jag hade fått plasten överallt så hade ju slutfinnishen varit klar direkt, bara att klarlacka. Bygger man i Mdf så blir det ju ganska mycket jobb med slutfinnish också.
Och nu när jag har kvar kärnan som jag lindade plåten runt så är det inte mycket jobb att göra en ny form! Går det dåligt att fylla ut hålen med plast så kanske jag provar gjuta en gång till!

Så svaret på din fråga Kalejdokom är att jag var med familjen medans gjutningen skötte sig själv! Och det kan bli ganska varmt när polyestern härdar. Den hettar upp sig själv så inte ens det behövde jag göra!

[StefanA]

Här en bild på en luftficka som uppstod där jag inte fick in plast mellan kolfibern och formen.



Jag har fyllt upp dom hålet med plast.



Jag har fyllt upp alla hål och slipat till det nu och det kan nog bli bra ändå!

[Stranne]

Jösses.
Imponerande!

[StefanA]

Jag slipade lådan invändigt för att få bort lite ojämnheter innan jag skulle lägga några vara glasfiber i lådan för att få den mer stabil. Vibrationerna från turbinslipen gjorde att plasten jag hade fyllt upp i hålen sprack loss så det blev ljusa matta områden.



Så då bestämde jag mig att göra ett nytt försök och hoppas att jag lärt av mina misstag! +

Här en bild som glömdes bort att ta förra gjutningen. Jag har en kartongremsa som jag har vikt kolfibern runt för att kunna trycka ner den i spåret i formen.



Så nu är det bara att vänta och hålla tummarna!

[StefanA]

Det blev några luftfickor den här gången också!
Men den här gången la jag två varv kolfiber + tre varv glasfiber på en gång så nu behöver jag inte slipa ner den invändigt och stabilisera den i efterhand.

Den här gången gör jag klart lådan först och tar finnishen sist så då borde det gå bra.

Jag gjorde att mdf-block i den storlek som jag vill ha elektronik-utrymmet i mitten av låda och fäste en plåt på vardera sida.



Sen plastade jag mellanväggarna med glasfiber och sen i med en påse och blästersand.



Det som känns lite spännande den här gången är att se så att inte plasten har fått grepp om mdf-klossen så den sitter fast, men jag har lagt silvertejp runt hela kolssen så jag tror att det ska gå bra!

[StefanA]

Det gick bra att ta loss mdf-klossen.



Jag hade klossen lite snett i lådan så högtalarlådorna är inte exakt lika stora. Jag kollade volymen genom att hälla i vatten. En är 5,5dl och den andra 6dl så jag lägger in en liten mdfbit i den större så blir dom lika.

[nuffe]

Imponerande!

Henrik

[njoak]

Klart fräckt.

Skulle man kunna pensla utsidan på kolfibern tunt med polyesterplast innan man för ner den i formen och fyller på mer?

Jag tänker att plasten kanske väter bättre då, så man får bättre täckning. Risken är väl det kan väl bli ont om tid istället...

[StefanA]

Klart fräckt.

Skulle man kunna pensla utsidan på kolfibern tunt med polyesterplast innan man för ner den i formen och fyller på mer?

Jag tänker att plasten kanske väter bättre då, så man får bättre täckning. Risken är väl det kan väl bli ont om tid istället...

Det är ingen dum idé, men jag valde att lägga i den torr för att den ska glida ner lättare. Det blir ganska trångt i formen som bara är 65mm bred och 140mm djup, och längst ner ska man försöka få in kolfiberväven i ett spår. Så jag tror att risken är att man rör till väven om man blöter den innan man har den på plats.

Om jag skulle göra ett tredje försök så skulle jag nog prova pensla formen med ett lager plast innan jag stoppar i väven, men då är nog risken densamma, att man förstör mönstret i väven.

Jag penslade botten på formen och nån cm upp innan jag la in väven och sen försökte jag få plast överallt men det är inte så lätt har jag märkt. Eftersom man måste vika ut väven och pensla bakom så blir jag lite feg och vill inte röra väven mer än nödvändigt och det är väl därför man får luftfickorna.

Men jag tror att det sättet jag har gjort det på kan fungera om man bara är väldigt noggrann med att få plasten överallt. Egentligen tror jag inte att man kan lägga för mycket plast mellan formen och väven för det trycks nog ut när man trycker väven mot formen och sen rinner det ut lite längst ner i skarven mellan plåtarna.

Men för tillfället blir det inget mer försök, nu kör jag med den här!

[DVD-ai]

Det är ju inte riktigt Hi-Fi det är frågan om här oavsett + att volymen på lådorna redan är så liten som den är... det är nog ingen större vitts att fylla igen den där 0,5litern...

Allt handlar ju om hur seriös man vill vara, vad är det tänkt att sitta i för något ?!
Men min spontana tanke är som sådan: En kompakt bärbar högtalare av detta slaget, gjort för att spela musik "lite här och var" och som ändå inte har några förutsättningar att användas till annat än okritisk lyssning, där är det inte petigt på riktigt det viset.

Jag hade inte orkat bry mig om skillnaden i lådvolym... Men det är ju jag det, och just i fallet med en komplett enhetsanläggning för "ta med sig lite här och var" bruk

jag skulle ha varit mer petig vid valet av element dock, och hur jag placerar dom för att få till spridningen så bra som möjligt, med tanke på hur denna är tänkt att arbeta

Tycker för övrigt att bygget är riktigt roligt och ser fram mot fortsättningen och hoppas innerligt att det blir bra och du blir nöjd !

[StefanA]

DVD-ai: Visst har du rätt i vad du skriver. Men nu tänker jag gjuta igen baksidan och sen häller jag bara i en halv dl plast genom hålet för elementet. Jag har gjort en provlåda innan jag började med den här och jag tycker att den låter helt ok för att vara en liten högtalare som ska användas lite varstans! Men som sagt: Det är ju inte direkt Hifi!

Nu har jag borrat/hålsågat/slipat upp hålen i baffeln.



Portarna på plats och limmade med lite plast. Grymt stora portar 13x62mm.



Här har jag limmat fast masonite-bitar för att få nått att plasta mot sen.

[DVD-ai]

det blir prima oavsett

och jag hoppas at tdet blir riktigt bra !

jag har missat vad för element ska det sitta i sedan ?
peerless 2" men vilka ?!

Har du funderat på något filter för att anpassa dessa till deras arbete i lådan ?
brukar behövas med små bredbandare i små lådor tycker jag... något som plockar ner lite över ca 1500Hz, eller bara ett chuntfilter mellan 2000-4000Hz som dämpar 2-3dB eller så
Blir mycket behagligare ljud då

[StefanA]

det blir prima oavsett

och jag hoppas at tdet blir riktigt bra !

jag har missat vad för element ska det sitta i sedan ?
peerless 2" men vilka ?!

Har du funderat på något filter för att anpassa dessa till deras arbete i lådan ?
brukar behövas med små bredbandare i små lådor tycker jag... något som plockar ner lite över ca 1500Hz, eller bara ett chuntfilter mellan 2000-4000Hz som dämpar 2-3dB eller så
Blir mycket behagligare ljud då

Det är dom här elementen: http://www.hifikit.se/hogtalarelement/h ... e-830983-2

Filter har jag ingen koll på, men nog kan det vara en idé att prova i alla fall. Jag antar att det är ett väldigt simpelt filter. Finns det något generellt filter man kan prova eller är det som vanligt att man måste mäta först och sen räkna ut filtret?

Jag ska strax beställa lite grejer så då skulle man ju passa på att beställa komponenterna som behövs.

[DVD-ai]

det är något man kan räkna på med en enkel formel som jag dock inte har i huvudet just nu...
men bäst är att testa och mäta, såklart...
men allt handlar om hur seriöst det ska vara, och det behöver kanske inte vara det ^^

Testa utan först och så kan du ju komplettera senare om du vill det
risken är att dessa högtalare kommer att uppfattas som för "ettriga" annars... området kring 1500-3500hz kan komma att bli "för mycket" och kan vara trevligt att ta ner lite.

Här är en calkulator på paralella sådanna filter:

http://www.mh-audio.nl/parallelnotchfilter.asp

[StefanA]

Tack för länken! Det kanske jag laborerar med sen när jag har spelat in den ordentligt.

Då var det dags att gjuta igen baksidan. Jag glömde nästan att jag skulle lägga in plåtbitar för att kunna gänga så jag kan skruva fast locket till elektroniken.

På bilden ser ni allt som behövs. Handskar, pensel, små glasfiberbitar, kolfiber, plast (spolarvätskan), härdare (Lokaflaskan), en glasslåda att blanda i och en plåtbit. Plåten ska pressas mot högtalaren för att få en slät och fin baksida. På plåten har jag limmat fast en mindre plåt som ska göra att det blir en försänkning.



Här har jag lagt i några varv glasfiber på varje sida. Sen la jag två varv kolfiber över hela baksidan.



Därefter en bit spånskiva på varje sida och sätta tryck med två tvingar. Sen vände jag den med den plastade sidan ner så att plasten skulle rinna mot plåten.

Sen var det som vanligt bara att vänta och hålla tummarna!




Efter två timmars väntan var det så dags för att med lagomt mycket våld bryta loss plåten. Jag hade använt superlim för att limma ihop plåtarna och det höll inte ihop när jag bröt loss plåten.



Så jag borrade ett hål i plåten så jag kunde stoppa ner en skruvmejsel och bryta loss den.



Gjutningen blev riktigt bra! Som ni ser så hade jag inte så mycket plast i mitten, men det var för att jag inte ville att kolfiberväven skulle börja hänga i mitten. Det ska ju ändå kapas bort.



Sen var det den tråkiga biten kvar. Slipa kolfiber. Det blir som ett klipulver av slipdammet! Men nu när man kan vara ute och slipa så går det ju ganska bra.

Resultatet blev riktigt bra!

[DVD-ai]

Ser ju prima ut !

Ser fram mot att se resultatet nu


Ska du sätte ett stormaskigt nät eller något äver röret så att du inte får in en massa "gojjs" där ?
Det är ju en portabel högtalare
Det är inte optimalt att göra så...men kan vara vettigt tänkte jag ^^

[StefanA]

Det blir nått typ av nät eller tyg på fronten, jag har inte bestämt mig än, så vi får se vad det blir.

Här är elektroniken som ska in i högtalaren.
Ett förstärkar-kort, batteri 12v 6800mAh, Usb-port och 4 st Rca kontakter. Dom två extra är tänkta som utgång om jag skulle vilja koppla till en sub.



Här är början på en Amp-Plate. Förstärkaren ska sitta på plåten och batteriet under plåten. (men plåten är upp och ner på bilden)



Här sitter plåten på plats och hål är gjorda för kontakter mm. Sen har jag tänkt klä plåten med kolfiber.

[StefanA]

Jag plastade ihop två lager kolfiber. Dom sattes i press under härdningen.
Då fick jag ett sånt här tunt ark kolfiber.



Nu klippte jag bort kanterna och sen tejpade jag fast kolfibern på en mdf-skiva för att kunna fräsa ett spår i den.



Sen strök jag att lager plast på baksidan och pressade ihop den med Amp-platen.
Spåret jag fräste är för att ventilera lådan. Det blir inte mycket ventilation, men jag har spelat högt och länge med förstärkaren utan att den blir det minsta varm, så det ska nog inte vara nått problem.

Spåret blev lite snett av nån anledning som jag inte förstår, men jag ska måla plåten svart sen så då ska det väl inte synas så mycket. Och dessutom är det ju på baksidan!
Sen slipade jag till kanterna så den passade i lådan.



Jag satt och funderade på vad jag skulle ha för front på högtalaren igår kväll. Då hittade jag det här på biltema, så det jag bara att fara dit och handla!



Jag klippte ut en bit som var nån cm större än fronten på högtalaren och sen gjorde jag en mdf-bit som lämnade ca 3mm runt om i baffeln. Sen la jag nätet på högtalaren och mdfen på gallret. Därefter tog jag två skruvtvingar och pressade ner mdfen mot högtalaren.



Jag tog upp mdfen och nätet.


Sen klippte jag bort det överblivna med en avbitar-tång. Nätet var inte riktigt utpressat mot kanterna överallt, så jag la ner nätet i högtalaren igen och knackade till det lite med några träklossar och en hammare.

Resultatet blev över all förväntan! Jag trodde att jag skulle få göra om några gånger innan jag var nöjd, men det blev bra på första försöket!

[aisopos]

Jag följer tråden helt stum av beundran.

Mycket nice.

[DVD-ai]

Jag säger bara: Fett med nice !

[StefanA]

Roligt att ni gillar tråden!

När jag gjöt lådan så råkade en fiber hamna under väven på baffeln så det blev ju inte så snyggt! Det syns på nån bild tidigare. Men tanken från början var att göra en tygfront på högtalaren, så då hade det inte synts, men nu blev det ju galler istället så därför var det tvungt att åtgärdas!

Jag la helt enkelt på ett lager kolfiber till från utsidan. Jag klippte och slipade till en plåt som passade mot baffeln och svetsade fast två stående plåtar för att ha nånting att dra i när gjutningen var klar.



Sen var det bara att slipa upp hålen för element och rör igen.
Nu ser det mycket bättre ut!

[DVD-ai]

Det blev riktigt bra !

[StefanA]

Nu har jag fyllt upp hålen med plast och slipat ner allt. Sen satte jag in ett handtag på baksidan för att ha nått att hålla i när jag lackar.



Sen lackade jag. Lackeringen gick bättre än jag hade trott, inga rinningar och jämnt och fint, MEN resultatet blev ändå inte bra! Precis som när jag gjorde mina andra högtalare där jag gjorde vissa delar i kolfiber så blev det typ porer. Små hål i lacken, som att lacken inte vill flyta ut! Där jag har ventilationsplåten på amp-platen blev det hur fint som helst, men på kolfibern ville inte lacken flyta ut.



När man inte har nått motljus så ser det riktigt fint ut!



Jag kommer inte att göra nått åt lacken nu. Jag ska montera ihop högtalaren och använda den så kanske jag åtgärdar den sen.

[StefanA]

Nu är den monterad. Det enda jag ska göra nu är att måla skruvarna på baksidan svarta och sätta dit en volymratt.

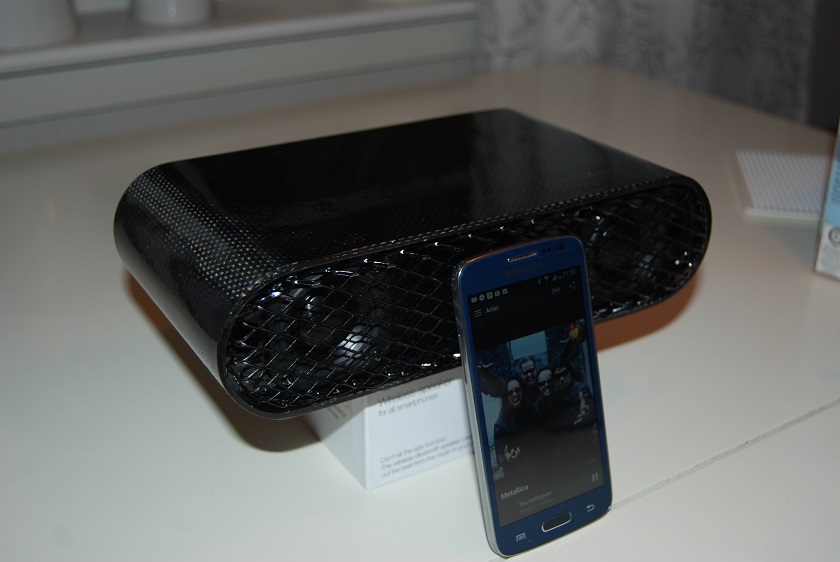

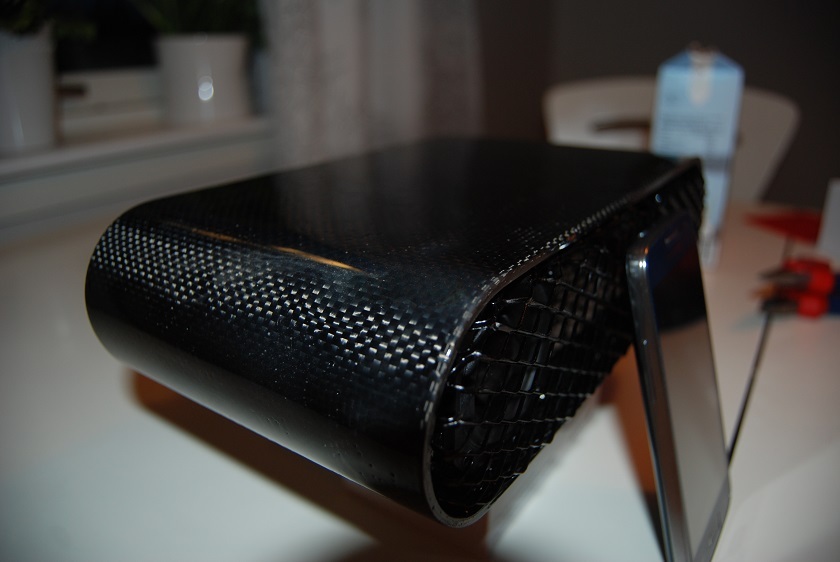

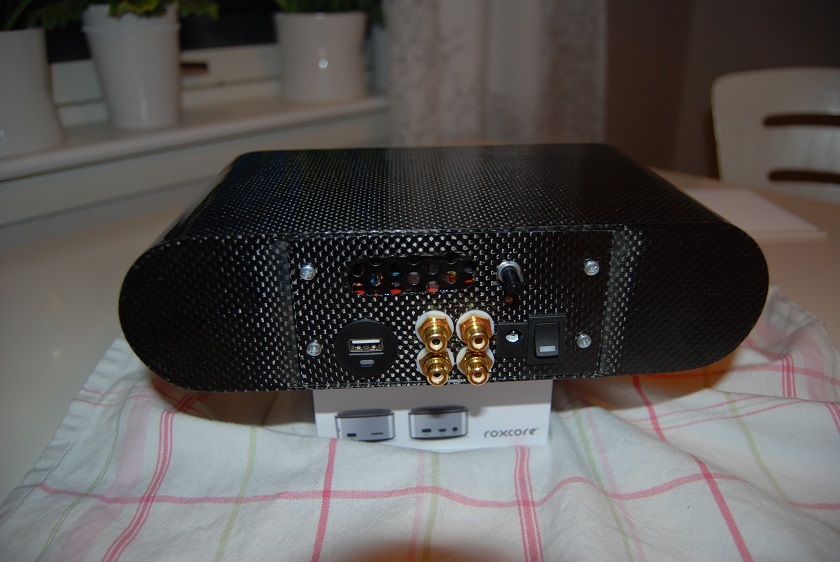

Här kommer några bilder. Blixten gör att den dåliga lacken ej syns!

[Beakungen]

Snyggt!! Hur låter det då?

[DVD-ai]

Fin fint !

Hoppas att ljudet är till belåtenhet !

[aisopos]

Snygg!

Låter den bra?
Du kom väl ihåg att lägga in en liten tuss högtalarludd?

[kodapa]

Vilket fantastiskt litet bygge! Riktigt coolt!

[StefanA]

Roligt att ni gillar hur den ser ut!

Jag la in lite Gullfiber i lådan innan jag skruvade fast elementen.

Jag har varit borta hela helgen och högtalaren fick stanna hemma, så jag har inte hunnit lyssna så mycket på den än.

Men jag tycker att den låter riktigt bra. Den är ju så klart basfattig, men jag har ju en ljudutgång, så det går ju koppla till en liten sub om man vill!

Men Usb-utgången som jag har satt på baksidan var ju framförallt för att kunna sätta i en Bluetooth-dongel men det fungerar inte bra. Jag får in jättemycket störningar! Om jag istället driver dongeln på nät-adapter får jag inga störningar.

Nästa problem är desto märkligare: Jag får ut ca 1,5v ur batteriet när jag slår på strömbrytaren (Ska vara 12v). Om jag då sätter i laddaren så startar grejerna direkt och sen drar jag ur den då har jag 12v och kan sen spela på batteriet. Men direkt jag slår från strömbrytaren och sen till så har jag 1,5v igen.
Jag måste alltså starta den med laddaren och sen kan jag spela hur länge som helst.

Vad kan problemet vara???

Strömbrytaren är samma som satt i batteriet original, enda skillnaden är att jag satte den på + och från början satt den på jord.

[StefanA]

Efter lite felsökning så har jag kommit fram till att problemet är att batteriet inte orkar starta både förstärkaren och Usb-adaptern samtidigt.
Så nu har jag kopplat ur Usbn och då går det bra.

Men det borde väl gå sätta in en lagom stor konding som hjälper till vid uppstarten?

Nån som vet hur stor en sån skulle tänkas vara?

Och angående störningarna så förstår jag ju att dom beror på att signalkablarna går precis bredvid Usb-adaptern. Signalkablarna har jag använt mig av vanlig lamp-sladd. 0,75mm tror jag det är.
Finns det nått enkelt sätt att skärma av adaptern? Typ aluminiumfolie eller bly eller nått annat?

[aisopos]

Efter lite felsökning så har jag kommit fram till att problemet är att batteriet inte orkar starta både förstärkaren och Usb-adaptern samtidigt.
Så nu har jag kopplat ur Usbn och då går det bra.

Men det borde väl gå sätta in en lagom stor konding som hjälper till vid uppstarten?

Nån som vet hur stor en sån skulle tänkas vara?

Enklast är nog att testa sig fram ...

Och angående störningarna så förstår jag ju att dom beror på att signalkablarna går precis bredvid Usb-adaptern. Signalkablarna har jag använt mig av vanlig lamp-sladd. 0,75mm tror jag det är.
Finns det nått enkelt sätt att skärma av adaptern? Typ aluminiumfolie eller bly eller nått annat?

En del störningar är rätt tungt att skärma av. Järnplåt är bra för magnetiskt kopplade störningar.
Att öka avståndet är nog det mest effektiva om det går att göra. Och det är verksamt mot alla slags störningar, både kapacitivt och induktivt kopplade.

[StefanA]

Då var ett problem löst!
Jag hittade en gammal förstärkare som jag plockade en konding från. Jag tog den största som passade i högtalaren fysiskt sett. Det blev en på 2200µF och det fungerar utmärkt! Nu startar förstärkare och Usb-adapter utan problem!

Störningarna har jag inte lyckats få bort, men det verkar som att störningarna beror på strömförsörjningen till Usb-adaptern. För om jag kör samma adapter på ett vanligt bilbatteri så får jag inga störningar.
Jag har även provat att flytta ut adaptern från högtalaren men så länge jag tar strömmen från högtalarbatteriet så kommer störningarna.

Så vad ska jag göra? Prova en annan adapter? Eller en annan Bluetooth-dongel? Andra förslag?

[DVD-ai]

Feritkärna ?

[euf0ria]

Hej,

Här kommer lösningen på ditt problem med störningar när du kör usbadapter och blåtand.

-Ampen och usbadaptern får ström från samma källa/batteri
-Ljud/signalkabel finns ansluten mellan blåtandsmottagare och amp

Du har alltså en perfekt jordloop och dessa surrar/hummar ganska bra så jag förstår din frustration helt!

Lösningen är dock enkel, köp en billig "ground loop isolator" / "noise filter" och koppla in denna på signalen mellan blåtandsmodulen och ingången på ampen. Om du vill köra DIY så är det två små 1:1 transformatorer som krävs, en för vänster och en för höger. Vad denna gör är att den låter ACsignalen, altså ljudsignalen, att passera genom trafons första spole, andra spolen återskapas acströmmen via magnetfältet i trafon och din jordloop som är DC kommer inte att gå genom tarfon och är som bortblåst.

Jag har själv knåpat ihop en som dessutom agerar mono summerare till mitt senaste bärbara bygge. Det enda jag kan märka i mitt system om jag jämför kabel vs. BT-anslutet är att BTmottagaren ger rätt så kass ljudkvalité men jag kan inte påstå att jag har några som helst störningar.

Samma problem får du även om du lirar musik från en mobil via kabel och att du laddar den samtidigt från ett uttag som du satt på stereon, störigt men logiskt;)

Grymt bygge du gjort och jag är imponerad av dina kunskaper med kolfiber!

[StefanA]

Tack för tipsen!

Jag har provat en ferritkärna, men det gav inget resultat.

Men det låter som att euf0ria har lösningen på mitt problem.

Jag ska beställa en jordisolator. Problemet är att utrymmet i högtalaren är väldigt begränsat! Men den går ju så klart att ha utanför också, men det skulle vara bra om den gick att klämma in i högtalaren.

Jag håller med dig om att ljudkvalitén är högre när man kör kabelanslutet, men det är ganska skönt att ha möjligheten att köra den trådlöst också.[/size][/size]

[euf0ria]

Platsbristen förstår jag och det bästa vore nog om du plockade isär jordisolatorn och lödde kablarna direkt på transformatorerna...dom är stora som en sockerbit eller två och utan att sitta på rad på ett kretskort så kanske du kan knö in dom där dom får plats helt enkelt.
