En till Gain Clone

av **Lasse-** » 2019-06-29 17:16

Har hållt på med det här bygget ett tag men nu börjar jag att se en ände på det måste bara köpa två till
Burkelektrolyter på Elfa det här är en dubbel nätdel konstruktion dvs en nätdel till varje kanal

av **Tangband** » 2019-06-29 17:24

Kul

Hur låter det ?
Vilken krets använder du ?

av **Lasse-** » 2019-06-29 18:47

Hej jag har ingen aning om hur det kommer att låta men jag brukar smygstarta mina byggen men en
Variak vridtrafo för att kolla att allt står rätt till innan det blir fullt ös på det hela .

LM 3886 kretsen använder jag mig av och likriktarkorten som Per Anders Sjöström säljer och Brian GT mönsterkort Chip Amp

Mvh Lasse-

av **EmuMannen** » 2019-06-29 18:56

Jag har varit bra sugen på att bygga en Gain Clone! Jag följer med spänning.

av **Lasse-** » 2019-06-29 19:06

Skruvarna till plus och minus polen på bultelektrolyterna blir svåra att komma åt med skruvmejsel sådär får
Man köra med en bit gängstång i det gängade hålet och muttrar som man drar åt men en liten U ring nyckel
Och det brukar gå bra men kan ta en stund att göra .

Spänningståligheten på burkelektrolyterna är lite overkill 100 V det hade nog räckt med 35 V men man tager
Vad man har Sa Kajsa Varg.

Jag har ingen aluminium plåt ännu till botten och lock ännu funderade på att köpa ett flak på Bauhaus i Länna
Jag tror dom har 1,5 mm plåt inplastad i hyllorna och så har jag en plåtsax som man kan klippa med
Rätt igenom plåten det går inte med alla plåtsaxar

av **Lasse-** » 2019-06-29 19:44

En sådan här plåtsax är bra att ha men min har legat ute lite för mycket så den har blivit rostig men den är
Fortfarande vass i eggen och man kan klippa med den rätt igenom plåten saxen delar på plåten så en går upp
Och en går ner under saxen

av **STDI** » 2019-06-29 20:54

Lasse- skrev:Skruvarna till plus och minus polen på bultelektrolyterna blir svåra att komma åt med skruvmejsel sådär får
Man köra med en bit gängstång i det gängade hålet och muttrar som man drar åt men en liten U ring nyckel
Och det brukar gå bra men kan ta en stund att göra .
...

Insexskruvar skulle väl funka. Eller sexkantskruvar (det som ofta och felaktigt kallas bult).

av **DanNorman** » 2019-06-29 21:00

En bult har inga gängor.

: Bult_med_platt_huvud.tif.jpg (71.64 KiB) Visad 5189 gånger

Allt med (positiva) gängor är en skruv.

av **Lasse-** » 2019-06-29 21:05

Jo det går med sexkantbultar M5 tror jag men det blir några ringkabelskor som ska dit och då kan det bli lite jobbigt
Att få ihop det hela utan att det glider isär. Dessutom så sägs det att man ska fixa dit en liten konding över den stora
Ellyten för att frekvensgången i kondensatorn ska bli bättre eller?

Mvh Lasse=

av **Lasse-** » 2019-06-30 01:13

Tänkte sätta ett par skruvplintar på en vinkelprofil mellan kondensatorhållarna på baksidan och flytta ner dito en bit
Så att hållarna inte tar i det tänkta locket tänkte också förlänga ledningarna ifrån ringkärnetrafon med rätta färger
Och skarvhylsa som man crimper .Orkar inte med att rota i Elfas webbkatalog så jag beställer ifrån Swedol dom har
RKUB 1,5 mm2 i olika färger också så syr jag ihop det hela med buntband etc

av **nasse** » 2019-06-30 07:50

Varför inte
- ta loss kondensatorn
- skruva fast kabelskorna
- skruva fast kondensatorn
?

av **Lasse-** » 2019-06-30 19:53

Det är ett jäkla jobb med att skruva ihop en förstärkare och när man väl har fått dit alltihopa så har man ingen
Lust att börja om igen .

Här har jag sitt dit två skruvplintar typ Amerikansk modell på en vinkelprofil

Och här provar jag placeringen på bakstycket med nätfilter rca kontakter och banankontakter men banan kontakterna
Är jag inte helt nöjd med.

Placeringen av nätströmbrytaren med inbyggd lampa dom bygger på djupet också så det ser till att ha luft bakom
För kabelskor annars så får man välja någon annan strömbrytare i junkboken

av **Lasse-** » 2019-06-30 20:01

Har ett par sådanna här polskruvar sittandes på en plåt som jag skulle vilja ha istället till högtalarterminaler men dom
Räcker bara till en kanal.

Är det någon som känner igen modellen?

av **Lasse-** » 2019-07-06 21:08

Här har jag fått dit Högtalar terminalerna och phono jacken tyvärr så fick jag inte dit nätfiltret det vart för trångt
Så jag har gjort ett par plåtar i aluminium för att minska ner hålet till en vanlig nätbrunn utan filter och så vart
Ett par hål felborrade till Högtalar terminalerna så jag får täcka över dom med någonting så man slipper reta sig på dom

av **Lasse-** » 2019-07-17 00:09

Supra Mini högtalarkabel inifrån mönsterkortet till LM 3886 kortet till bananjacken ibak med krimta röda ringkabelskor
Jag tror att jag får dit den i hålen på mönsterkortet bara löda 20 kr per meter på Hifikit och det blir nog över
När ledningsdragningen i lådan är färdig men bättre att det blir över än för lite

av **Lasse-** » 2019-07-18 17:53

Kollade på högtalarkabel innan jag bestämde mig för vad det skulle bli Biltema högtalarkabeln är transparent men jag
Kan inte hitta någon märkning på parterna vilken som är plus och minius så här ser en bit ut ifrån Biltemas Hemsida
Irriterande tycker jag

av **jansch** » 2019-07-18 19:35

Lasse- skrev:Kollade på högtalarkabel innan jag bestämde mig för vad det skulle bli Biltema högtalarkabeln är transparent men jag
Kan inte hitta någon märkning på parterna vilken som är plus och minius så här ser en bit ut ifrån Biltemas Hemsida
Irriterande tycker jag

om jag minns rätt finns det en "lite vass kant" längs ena kabelsidan. Känn på kaben!

av **Hoffen** » 2019-07-18 20:18

jansch skrev:
Lasse- skrev:Kollade på högtalarkabel innan jag bestämde mig för vad det skulle bli Biltema högtalarkabeln är transparent men jag
Kan inte hitta någon märkning på parterna vilken som är plus och minius så här ser en bit ut ifrån Biltemas Hemsida
Irriterande tycker jag

om jag minns rätt finns det en "lite vass kant" längs ena kabelsidan. Känn på kaben!

korrekt. jag skulle tippa på att den högra ledaren i bild är den 'märkta'

av **Per_Kele** » 2019-07-18 20:38

Den ser ut som den kabeln jag använder (köpt på Biltema för många år sedan). I så fall finns det svart text på den ena ledaren ungefär varje meter, smått och tunt så det är inte lätt att se den.

av **Lasse-** » 2019-07-18 21:59

Ja jag ska kolla nästa gång jag är Biltema jag tittade inte så noga har jag tur så kanske det ligger ett öppet nystan i hyllan
Som man kan studera.

Lasse-

av **Lasse-** » 2019-07-20 00:23

Hej jag var till Bauhaus idag i Länna och köpte mig fyra påsar med röda ringkabelskor med 5 mm hål för att använda
Till skruvterminalerna på FT kondingarna det är M5 gänga där också så fick jag syn på Dom transparanta
Högtalarksblarna i meter vara på elavdelningen och mycket riktigt det är en vass kant på sidan på den ena parten

På Biltema och Mekonomen så har dom bara röda ringkabelskor med 4 mm hål för skruven så nu vet man

Vi som har provat nästan allt har försökt att borra upp hålen på kabelskor med 4 mm hål men förtent koppar
Är mjukt så det brukar mest bli skrot av dom det hugger i borrspetsen liksom

av **Lasse-** » 2019-07-31 20:33

Fick ritningar till tre ringkärnetransformatorer ifrån Noratel till andra projekt också mittersta ritningen är till Gain
clone projektet så det är inte omöjligt att använda en trafo med endast en typbeteckning på dom går att kolla
Upp data på via tillverkaren så nu ser man vilka färger på ledningarna som ska kopplas ihop och förlängas för
Att räcka till skruv plintarna

Får tyvärr inte upp ritningarna på webben då det är pdf filer

av **Lasse-** » 2019-07-31 20:41

Så det är grön röd brun blå 26V 26V 3,6 A 3,6 A sissta lindningen använder jag inte gul och orange 13,5 V 1,85 A
Men den kan ju vara bra att ha till någonting .

På primärsidan ser det ut att sitta ett Värmeskydd i lindningen på 110 grader

Om man får för sig att parallellkoppla sekundärlindningarna så gäller det att göra rätt dvs koppla ihop dom i rätt
Ordning annars så blir det kortslutning med 50 Hz svängningen och man får inte ut någon spänning liksom

av **Lasse-** » 2019-08-01 00:56

Såhär ska man inte göra

av **Lasse-** » 2019-08-24 23:51

Hej här lite klämning av 3 mm ringkabelskor och fördelning ut till likriktar korten på var sin sida jag har förlängt tamparna ifrån Trafon med skarvhylsor annars så tycker jag att det blir lite stramt ifall man flyttar omkring i schassit röd och brun
Är ihop med en bygel det är mittpunkten O V på Trafon och den ska till mittpunkten på burkelektrolyterna på varje kanal.

Mvh Lasse

av **Lasse-** » 2019-09-02 19:19

Nu börjar det att bli dags för att samla ihop lite pengar till F&T kondensatorerna som saknas finns på elfa
225 kr plus moms beställningsvara det saknas 2 st till bygget kollade om dom fanns på EBay för att se priser
Men hittade dom inte där 167-04-810 på elfa

av **jansch** » 2019-09-02 19:34

Läs på Neurochromes hemsida om "Taming the LM3886...." under rubrik "Resources"

av **Lasse-** » 2019-09-02 21:14

Hej och tack för tipset om Neurcromes hemsida.

Fundera på att klämma dit en 0,1 uF parallellt över den stora ellyten om det gör någon nytta är det någon som
Vet?

Mvh Lasse

av **jansch** » 2019-09-02 22:15

Lasse- skrev:Hej och tack för tipset om Neurcromes hemsida.

Fundera på att klämma dit en 0,1 uF parallellt över den stora ellyten om det gör någon nytta är det någon som
Vet?

Mvh Lasse

Det gör en väldig nytta! Oftast jättestor skillnad, d v s från misslyckande till succe'.

Elyter (elekrolytiska kondensatorer) är inga kondesatorer för högre frekvenser. Redan vid sådär 100kHz är dom ofta kass.
En nätdel hanterar ju oftast likriktad sinus där frekvenskomponenter blir väldigt höga och elyter "hänger inte med".
Vill man göra det riktigt bra kompletterar man med nån form av "plastkondingar" med några uF och sedan också bra keramiska kondingar i nF området.

Allt för att säkerställa att allt upp till MHz området har låg impedans i nätdelen. Obs! komplettera med avkopplingskondensatorer nära effektförbrukaren om avståndet mellan nätdel och effetförbrukaren är mer än några centimeter = nästan alltid.

av **Lasse-** » 2019-09-02 22:59

Har en påse med Wima plastkondensatorer som var tänkt till ett annat projekt dom
Är på 1uF 630 V dom kanske blir bra att parallellkoppla med ? Hitta en påse med keramiska
Kondensatorer också 0.02 måste vara 20 nF

Mvh Lasse

av **AndersP** » 2019-09-03 07:15

Har man nåt att vinna på en C-R-C nätdel tro eller är det bara i klass A-stärkare med konstant strömdrag man kan tjäna på sånt?

av **Lasse-** » 2019-09-03 21:52

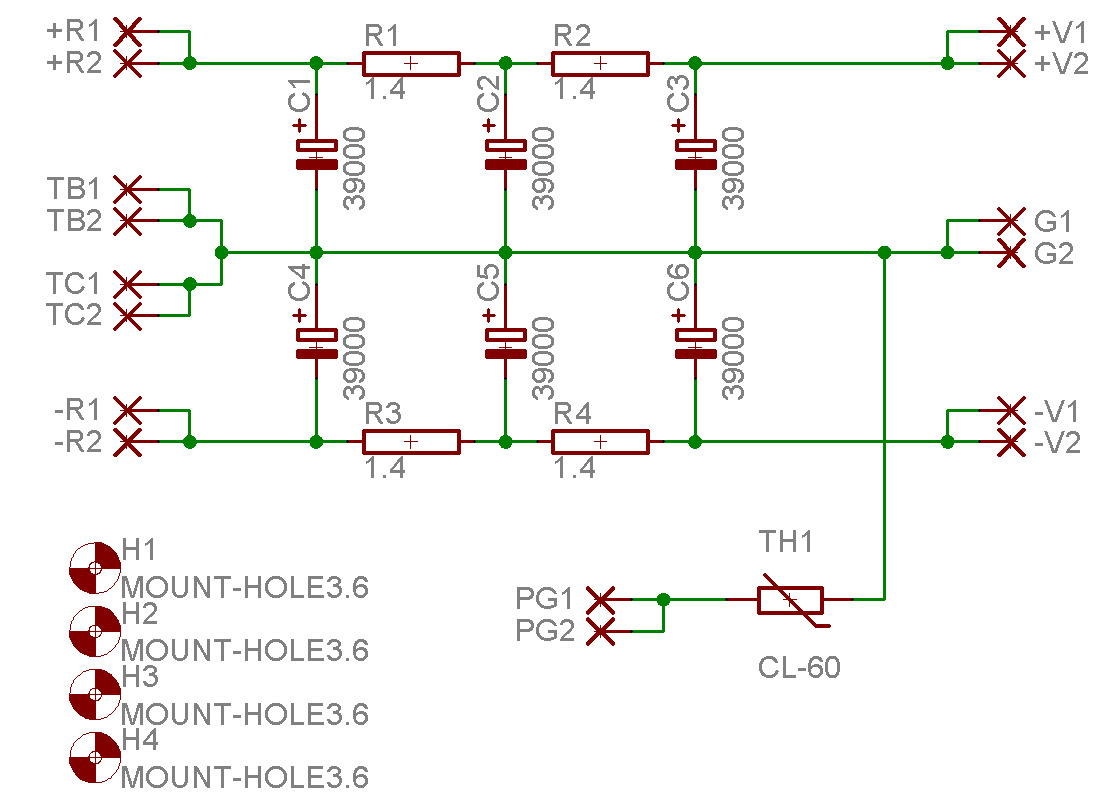

Hej du menar en sådan här nätdel som är på bilden som jag har hittat på nätet

av **AndersP** » 2019-09-04 12:43

Det där är en C-R-C-R-C. Den har ett extra R-C led jämfört med C-R-C.
Kanske denna från Nelson Pass kan passa?

http://firstwatt.com/pdf/prod_f5__man.pdf

Den är gjord för 25 W, push-pull, 18 V, klass A, men en klon har ju inte konstant strömdrag (altså förstärkaren drar en konstant ström ur nätdelen) som en klass A och kanske klarar sig med denna utan att steka motstånden.
Vill tillägga att jag saknar kunskap för att dimensionera, räkna och så. Kan ju tänkas att C-R-C är helt fel för klass B. Jag har bara sett det i klass A förstärkare. Min SET 300b har en Drossel i samma syfte. Där är strömdraget också konstant.

av **jansch** » 2019-09-05 09:00

AndersP skrev:Har man nåt att vinna på en C-R-C nätdel tro eller är det bara i klass A-stärkare med konstant strömdrag man kan tjäna på sånt?

Det är nog ingen bra lösning för klass B....

av **Lasse-** » 2019-09-05 19:31

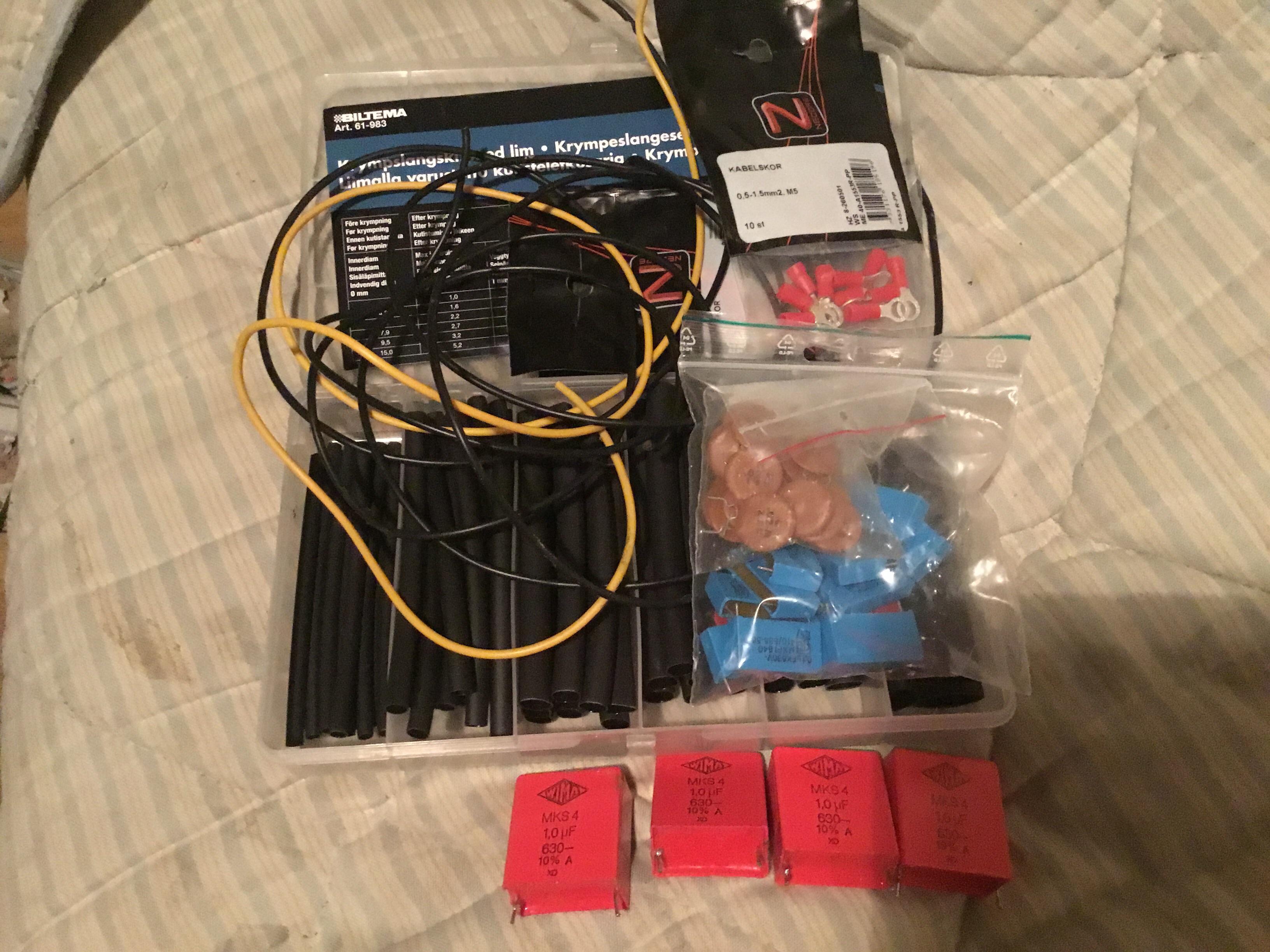

Så om vädrets makter tillåter i helgen så kan man sitta ute och jobba med att löda ledningar på dom olika kondensatorerna krimpa kabelskor och värma på krympslang med smältlim innuti ifrån Biltema lite terapi arbete
Bara det inte regnar ledningen kommer ifrån ett skrotat datornätaggregat och passar bra till krympslangen eller
Som man säger man tager vad man har .Dom röda Wima kondensatorerna kommer ifrån surpluslistan på Bhiab
Dom blåa kommer ifrån BDE och dom keramiska tror jag att hittade på tradera för länge sedan

Mvh Lasse-

av **Lasse-** » 2019-09-18 21:28

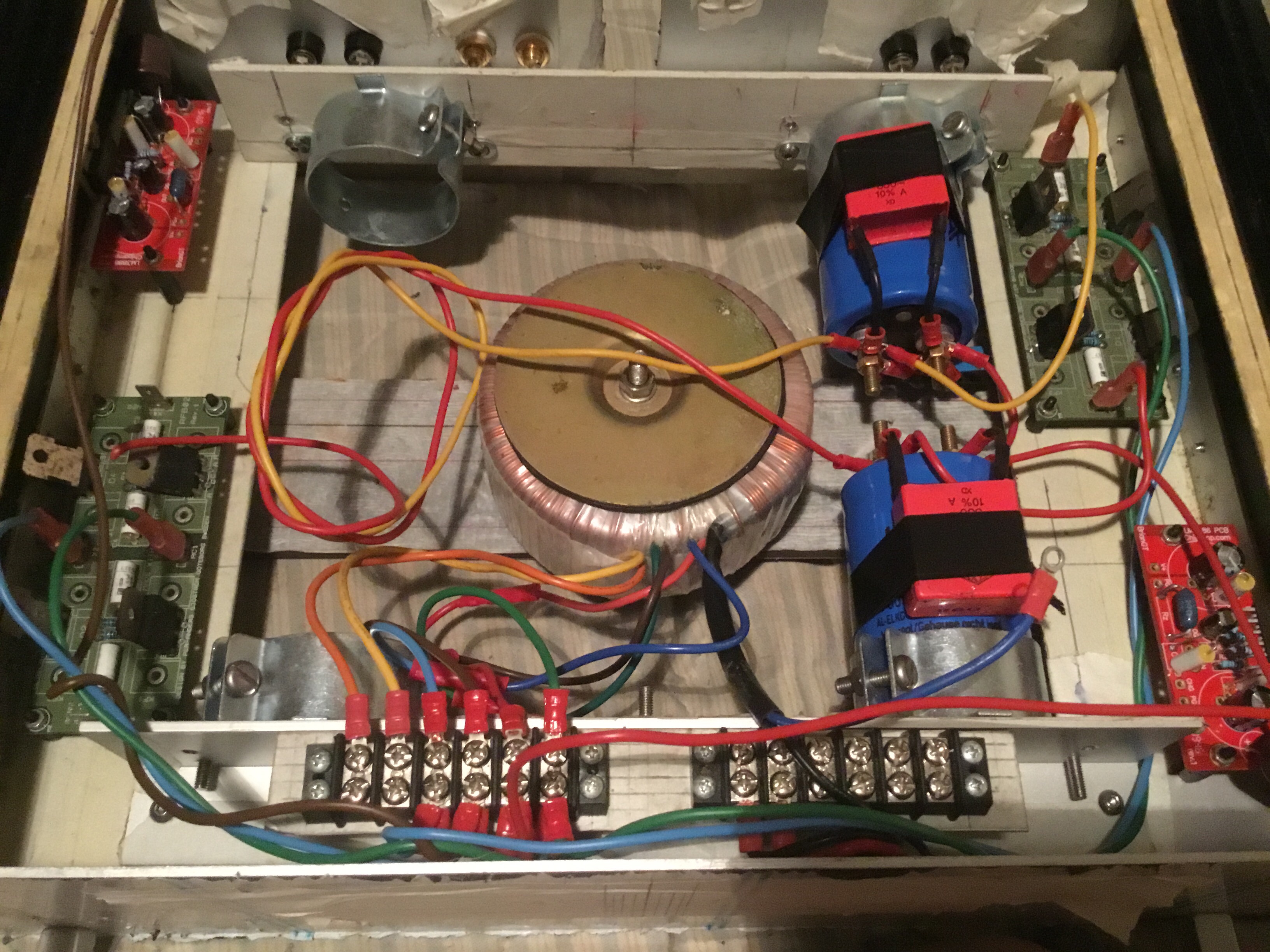

Såhär ser det ut i lådan nu på den ena kanalen med ledningsdragning alltså ganska rörigt än så länge

av **Lasse-** » 2021-05-15 15:12

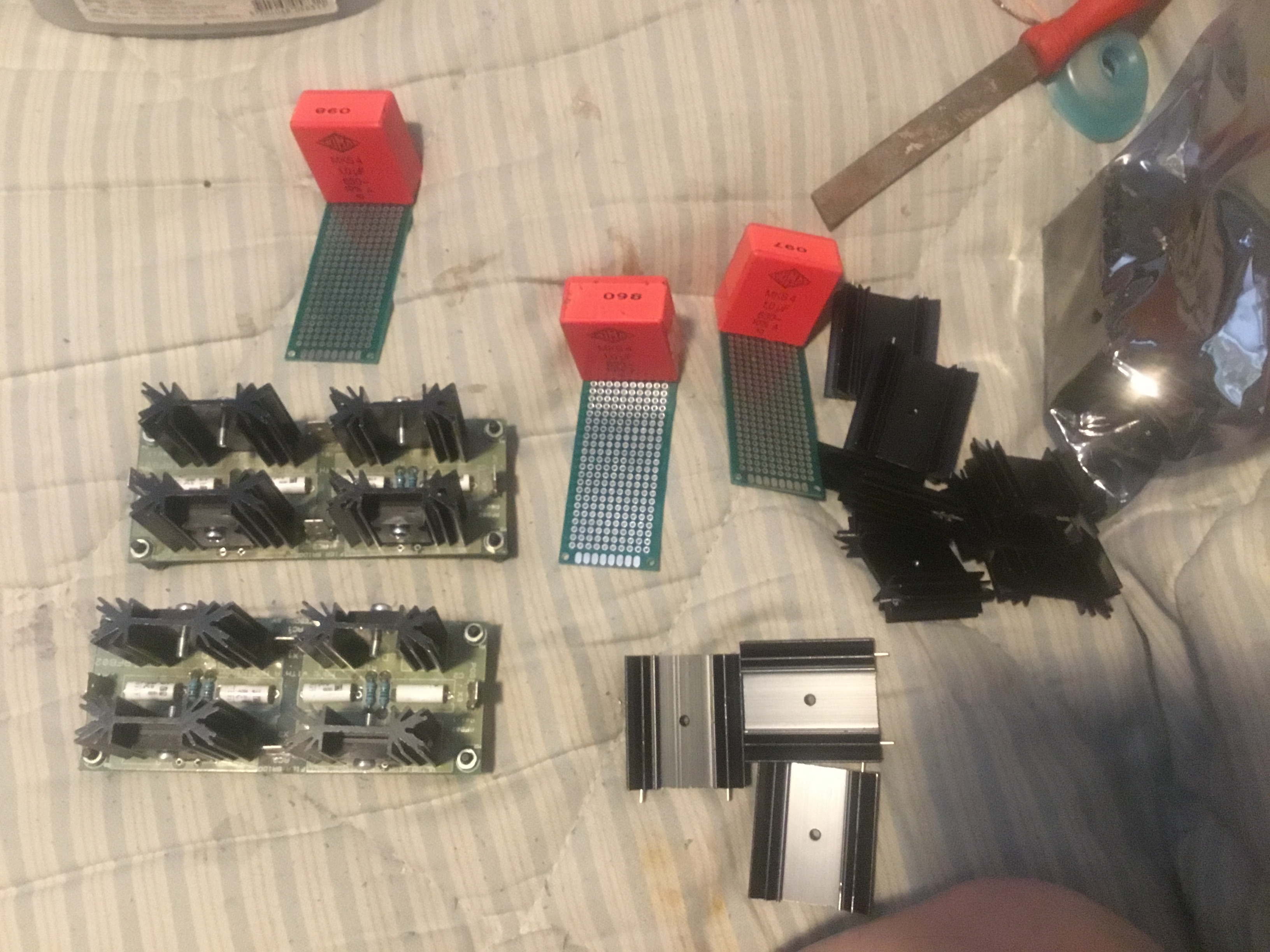

Har lött lie idag på lkriktarbryggorna och satt dit kylflänsar så man inte har sönder dubbeldioderna kylflänsarna gick inte att hitta
På elfa så efter lite letande på EBay och pinout TO 247 så har i ett par omgångar köpt dom här flänsarna men det är långa leverans
Tider så man ska inte ha det bråttom med leveranser ifrån Kina

av **peterh** » 2021-05-15 15:37

Lasse- skrev:Har lött lie idag på lkriktarbryggorna och satt dit kylflänsar så man inte har sönder dubbeldioderna kylflänsarna gick inte att hitta
På elfa så efter lite letande på EBay och pinout TO 247 så har i ett par omgångar köpt dom här flänsarna men det är långa leverans
Tider så man ska inte ha det bråttom med leveranser ifrån Kina

De kylflänsarna kan du hämta på tema elektronik i göteborg.

av **Lasse-** » 2021-05-15 16:57

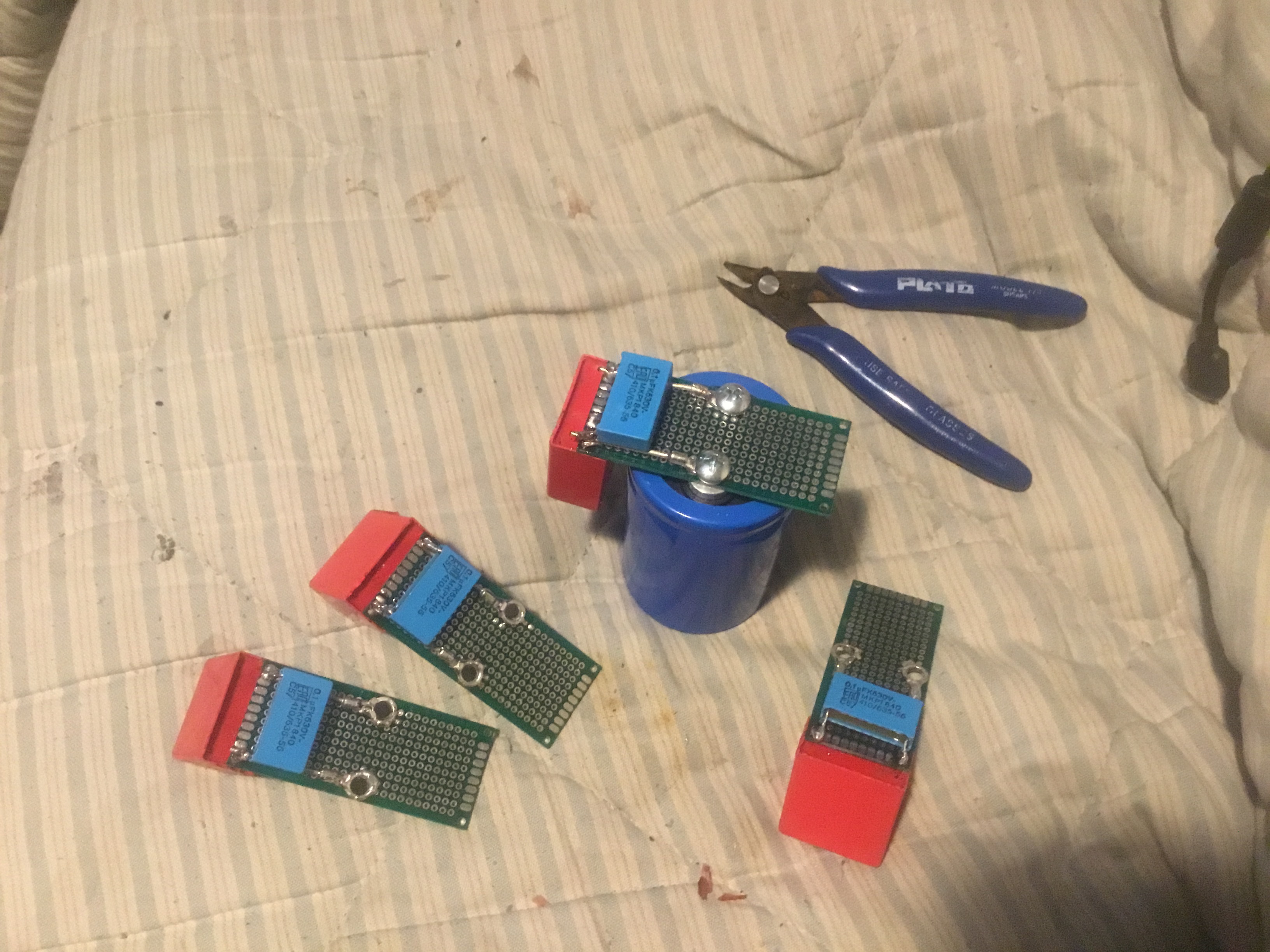

Filter över den stora bult elektrolyten lödda

av **Lasse-** » 2021-05-15 17:04

Jo jag har hört talas om det företaget tyvärr så har dom ingen hemsida och jag bor Stockholm på EBay så ser man vad man får
Och ibland så finns det en ritning också i annonsen.

Mvh Lasse

av **Baffel** » 2021-05-15 20:37

Hemsida :
http://www.temaelektronik.se/info/sv/kontakt/info.html

Det är frågan om personlig service. Magnus skickar med posten det du vill ha.

Jag tänkte högt förra gången jag talade med han och sa: har du motstånd ( skulle fråga hur han säljer motstånd. I bulk/ minsta antal vid beställning ) .

He he.

Hans kommentar: Vad sa du nu? Om just har...

:mrgreen:

av **Lasse-** » 2021-05-21 21:42

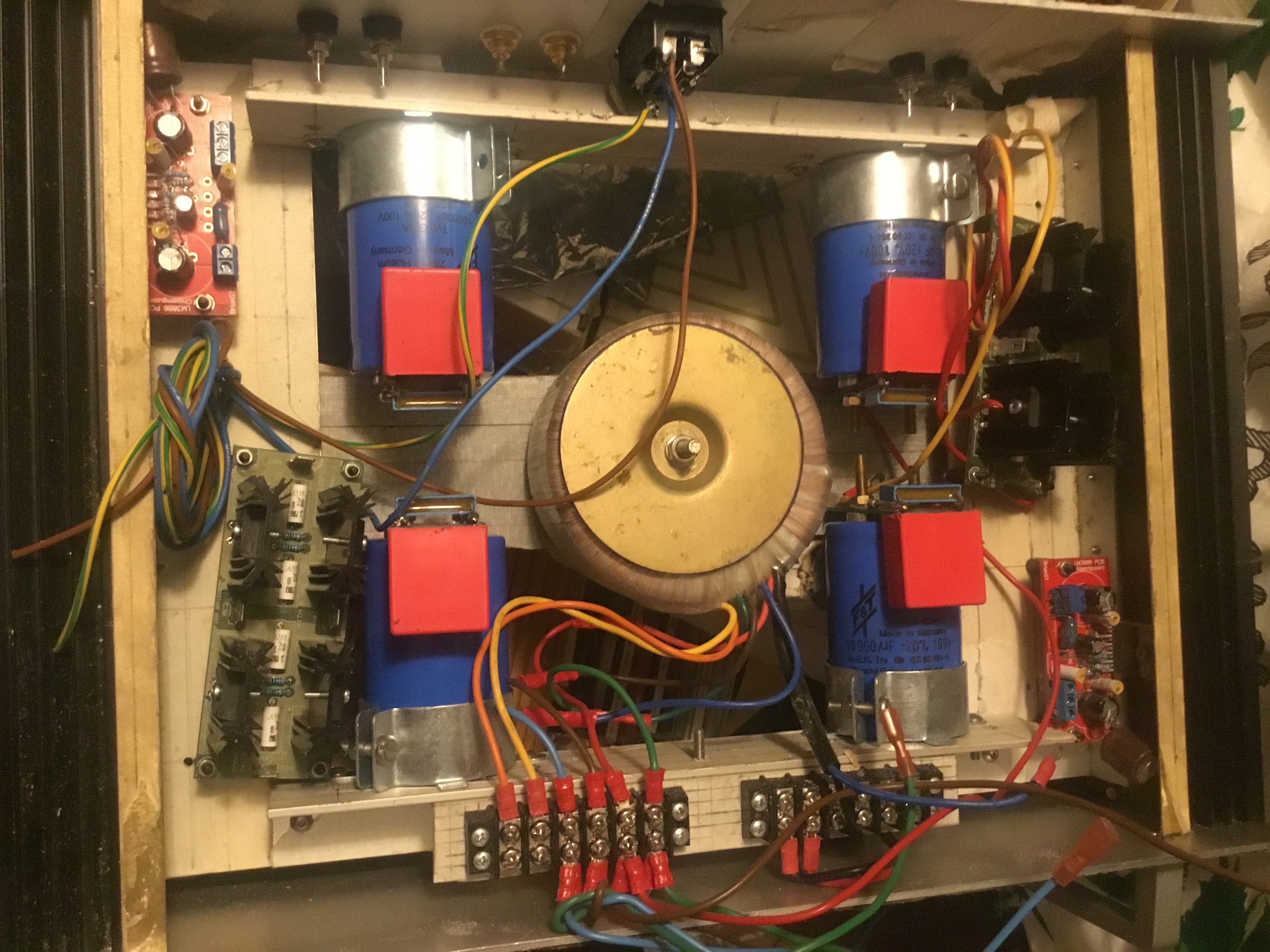

Såhär ser det ut nu

av **Lasse-** » 2021-05-21 22:37

Ska köpa några påsar med Röda ringkabelskor med 5 mm hål det finns inte på Biltema men på Bauhaus till skruvarna på dom
Kraftiga bult ellyterna och krimpa med min Abiko kabelskotång
