Muppselement

[Lasse-]

Muppselementet måste det monteras i någon speciell låda typ det som var på tal på forumet för några år sedan ?
Funderar på att köpa ett par högtalare ifrån någon micro stereo på myrorna uppe vid Fridhemsplan till ett billigt pris
Och kapa av fronten och göra en ny front av MDF board går det

Mvh Lasse

[MagnusÖstberg]

Självklart, det var bara en design...finns många vägar att gå.

[Lasse-]

Tack för svaret ska kolla där på Myrorna uppe vid Fridhemsplan när jag får tid.


Mvh Lasse

[Lasse-]

Köpte mig dom här skräphögtalarna på Myrorna för att försöka göra något bra av dom när jag har rensat dom och försöka
Få dit Muppselement istället

[Lasse-]

Här är plastbaffeln avskruvad och man ser ingen dämpvadd i lådan

[Lasse-]

Svarta träskruvar är användbara så dom sparas i en påse delningsfiltret ser ut som ett 6 dB filter men anslutningen ser ut
Att vara användbar men är en klämlist

[Lasse-]

Funderar på om man skulle ta och kapa ner lådorna till samma volym som det är i Mupps lådorna. Och göra ett par nya bafflar
nån som vet vart man hittar original artikeln till Muppshögtalaren och om man kan ta reda på lådvolymen.

Mvh Lasse

[Lasse-]

Vart hittar man originalartikeln till Nagrefs Mupps ? Skulle vilja ha tag i den men den kanske finns i någon gammal tråd ?

Mvh Lasse

[STDI]

Man söker på "mupps" och går till de äldsta inläggen.
https://www.faktiskt.io/phpBB3/viewtopic.php?f=3&t=14492

[Lasse-]

Här kommer mätningarna på elementet i en baffel på 124x195 mm (BxH) Elementet har sitt centrum 75mm från ovankanten. Lådvolymen är ca 1.2l.

[Lasse-]

Rensade bort baffeln Med en hammare så ena lådan ser ut så här

[Lasse-]

Innermåttet i lådan ser ut att vara 230 x 120 mm om man ska räkna om volymen till liter ska man göra om alla mått till meter då
För att kunna räkna ut höjden i lådan för att få Nagrefs volym på 1,2 liter eller hur gör man ?

Mvh Lasse

[STDI]

Innermåttet i lådan ser ut att vara 230 x 120 mm om man ska räkna om volymen till liter ska man göra om alla mått till meter då
För att kunna räkna ut höjden i lådan för att få Nagrefs volym på 1,2 liter eller hur gör man ?

Mvh Lasse

Räkna i dm eftersom 1 liter = 1 dm3

2,3 * 1,2 * h = 1,2 ger att h = 1/2,3 = 0,435 dm = 4,35 cm = 43,5 mm

Du har uppenbarligen stor låda jämfört med mupps original.

[Lasse-]

Ja det blir nog inte mycket kvar på höjden på min låda när jag kapat bort det som ska bort .
Tänkte när jag var på Myrorna att jag skulle hitta ett par små lådor men en del högtalare säljs
Bara ihop med huvudenheten och inte lösa så det gick inte att vad som helst i hyllan till projektet
Men dom här var förhållandes billiga.


Mvh Lasse

[Baffel]

https://www.tradera.com/item/170301/421 ... -basreflex

Tips

[Lasse-]

Hej såhär vart lådorna efter nedkapningen och ett par bafflar som vart tillkapade av en stavlimmad skiva

[Lasse-]

Nån. som vet vad det är för håldiameter på baffelhållet för Mupps ellementet så skulle man kanske leta rätt på en hålsåg någonstans?

Mvh Lasse

hifi kit säljer elementet fortfarande trodde det hade gått ur produktion och där står det 78 mm håldiameter

https://www.hifikit.se/tg9fd-10-04.html

[Lasse-]

Hitta en 78 mm hålsåg i samlingen hemma ska prova med att ta upp ett testhåi en bit stavlimmad skiva en se hur högtalaren passar i hålet
Om det är tajt eller om det glappar

[Lasse-]

Om man tar upp ett hål för. mupps ellementet ska det sitta på någon speciell plats på baffeln då eller som typ på ena kortsidan eller
Mitt på hur gör man?

Mvh Lasse

[Lasse-]

Har en sån här förpackning med Bostik Maxi Bond som var tänkt till att limma ihop en ekstol men det har inte blivit
Av så funderar istället att limma fast baffeln på lådan med limmet när jag har tagit upp hålet för mupps ellementet det
Borde bli bra tycker jag eller?

[paa]

Det funkar nog. Men jag har sett ett limtest där vanligt vitlim vann över allt utom epoxi!

[Lasse-]

Har nog limmat ihop ett dussin fågelholkar gjorda av engångspallar ifrån jobbet med sånt här Biltema trä lim för utebruk
Och det har ju fungerat men nån holk har jag fått limma om men ek är hårt och det är massa porers spånskivan som
Jag tänkte försöka fylla med Bostik limmet

[Lasse-]

Ansltningplinten på Mupps ellementet sticker ut utanför dom där 78 mm så förmodligen så får jag ta en kvistborr och borra ur runt hålet
På baksidan av baffeln annars så får jag inte dit det tror jag och ekskivan är för tjock för elementet .

Frågan är om man ska ta och fräsa ur på baksidan så det blir mer luft runt Mups ellementet också som kan rotera runt

Mvh Lasse

[Lasse-]

Urfräsning för plinten med en 35 mm kvistborr

[Lasse-]

Man måste ha Vassa verktyg om man ska ta upp hål i en stavlimmad skiva 35 mm kvistborren var inte riktigt vass men
Pressar man på lite med borrstativet så går det

[Lasse-]

Spelar det någon roll för ljudet om man fasar av långsidorna på baffeln i 45 grader med en cirkelsåg ?

Dämpmatta i lådan innan man limmar ihop den finns det något på Biltema som passar eller är det Hifikit som gäller?

https://www.biltema.se/redirect/article/1/sv/31605

Mvh Lasse

[Baffel]

Trevligt projekt. Shyssta bilder

Ska bli kul att följa projektet.

[Lasse-]

Köpte mig en förpackning polyestervadd på Biltema och ritade med bläck på en bit vart jag skulle klippa två små bitar att lägga
I varsin botten

Och rev bort maskeringstejpen på baksidan av baffeln för att limma ihop lådorna med Bostik limmet och det gick fast
Det var segt och kladdigt och pressade ihop med en snabbtving ett tag

[Lasse-]

Har gjort såhär snekapat sidorna och provmonterat ett element i en låda

[Lasse-]

Flatstiftshylsor 2,8 mm till Högtalar terminalerna ska fixa några som är 4.8 mm oxå.

[Lasse-]

Köpte mig några stycken Högtalar terminaler på EBay
Som man kan använda vanliga banankontakter till
Som passar i 50 mm Hålen istället för dom som satt på lådan i bak

2-Way-Round-Speaker-Box-Terminal-Binding-Post-Stereo-Cup-Connectors-Plugs-2pcs thumbnail 3

[Lasse-]

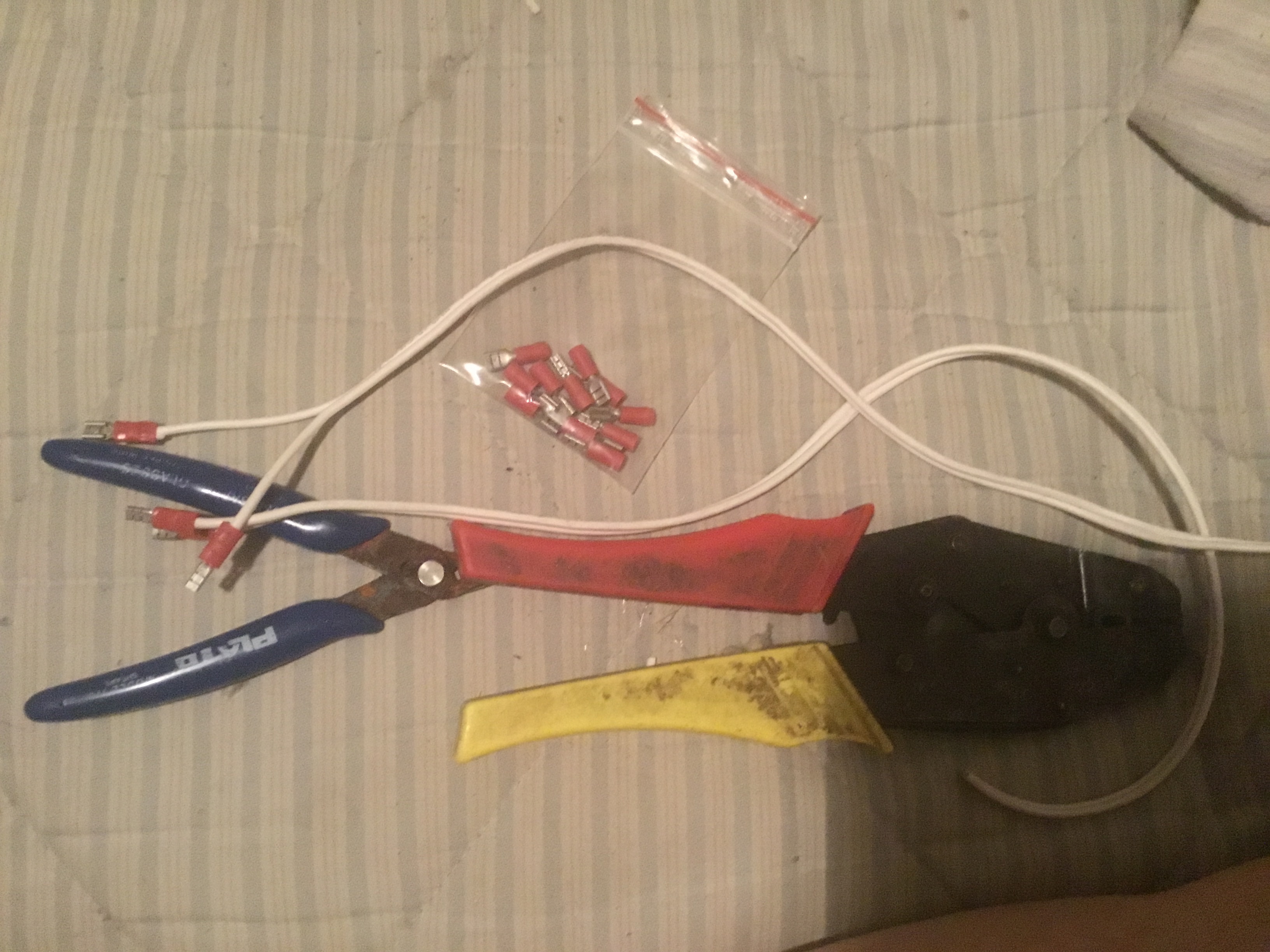

Fick tag på 4,8 mm flatstifts hylsor av en radioamatör kompis så nu har man klämt lite kabelskor på högtalarkabel och förberett
Tog vad jag hade i skrotningen 1,5 mm ledning med nån typ av partmärkning

[Lasse-]

Här lådorna slipade med en exenterslip och inoljade med parrafinolja för att få lite mer lyster.

Behöver man ha ett baffelstegs filter eller klarar man sig utan det ?

Mvh Lasse

[Emrik]

Det ser ut att inte vara så mycket kvar av lådorna!
Kul projekt!

typ några såna hära lådor borde kunna bli bra. port man kan justera osv.


har du någon port kvar?

någon som testat att ha typ 4-8 muppselement i samma låda? blir lite sugen på att prova själv. Tack för inspiration

[STDI]

...
har du någon port kvar?

I den slutna varianten av mupps har man inte mycket port kvar.

[Lasse-]

Jo jag har oxå tittat på dom där lådorna ute på stan på loppisar Myrorna Stadsmisionen men jag vet inte om hålet stämmer med muppsellementet problemet är kanske att man blir tvungen att köpa en hel micro stereo för att komma åt högtalarna som kanske
Inte säljs separat .

jag har sett sånna på Tradera oxå men man måste kolla hela tiden för att hitta godsakerna bland annonserna och ha koll på buden och om det är en köpes annons

Nej jag har ingen port kvar det blir som den slutna varianten av mupps

Det ser ut som det sitter en dekorations ring på den där högtalaren om man pillar bort den så borde det sitta skruvar där under
Och man kan kolla diametern på hålet när man plockat bort elementet och om lådan är tom på dämpvadd

Mvh Lasse

[Lasse-]

https://www.tradera.com/item/170301/426 ... e-fran-jvc

https://www.tradera.com/item/170301/426 ... e-fran-jvc

Mvh Lasse

[Emrik]

...
har du någon port kvar?

I den slutna varianten av mupps har man inte mycket port kvar.

Helt rätt! Var dock osäker på vilken som byggdes. Det kanske nämns någonstans som jag missade.

https://www.tradera.com/item/170301/426546608/sma-trevliga-hogtalare-fran-jvc

https://www.tradera.com/item/170301/426 ... e-fran-jvc

Mvh Lasse

Typ precis sådana hade jag för längesedan och var någorlunda nöjd med ljudet vill jag minnas. Körde tillsammans med en passiv jamosub.
Tror de hade porten bakåt. Om porten inte är tillfylles så är det nog lätt att byta till något som blir bra. Mupps kör ju avloppsrör och är det på baksidan eller bakom tyg så var det väl skit desamma.
Ska nog skaffa ett par bara för att lådorna brukar vara så fina.

[Lasse-]

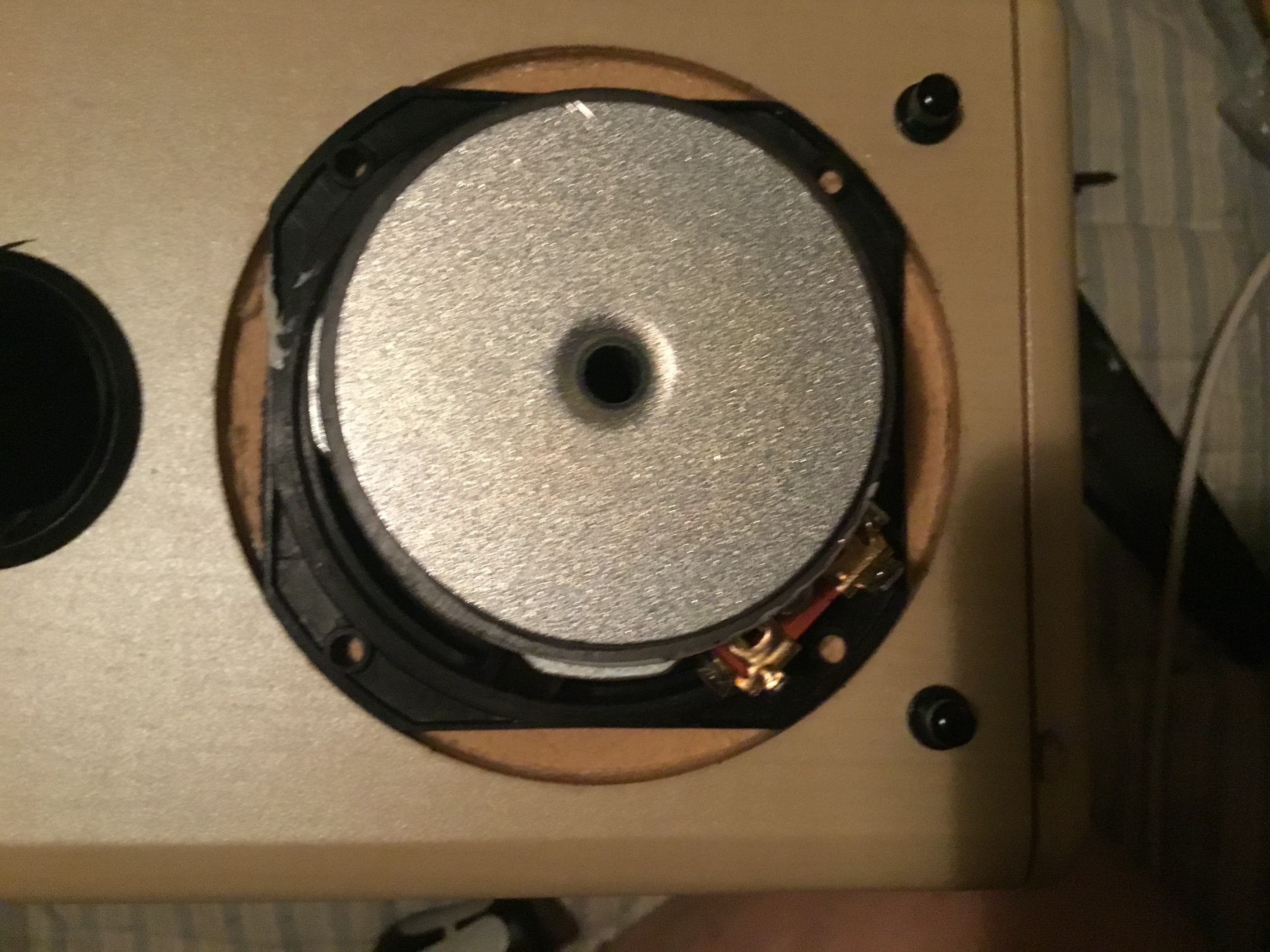

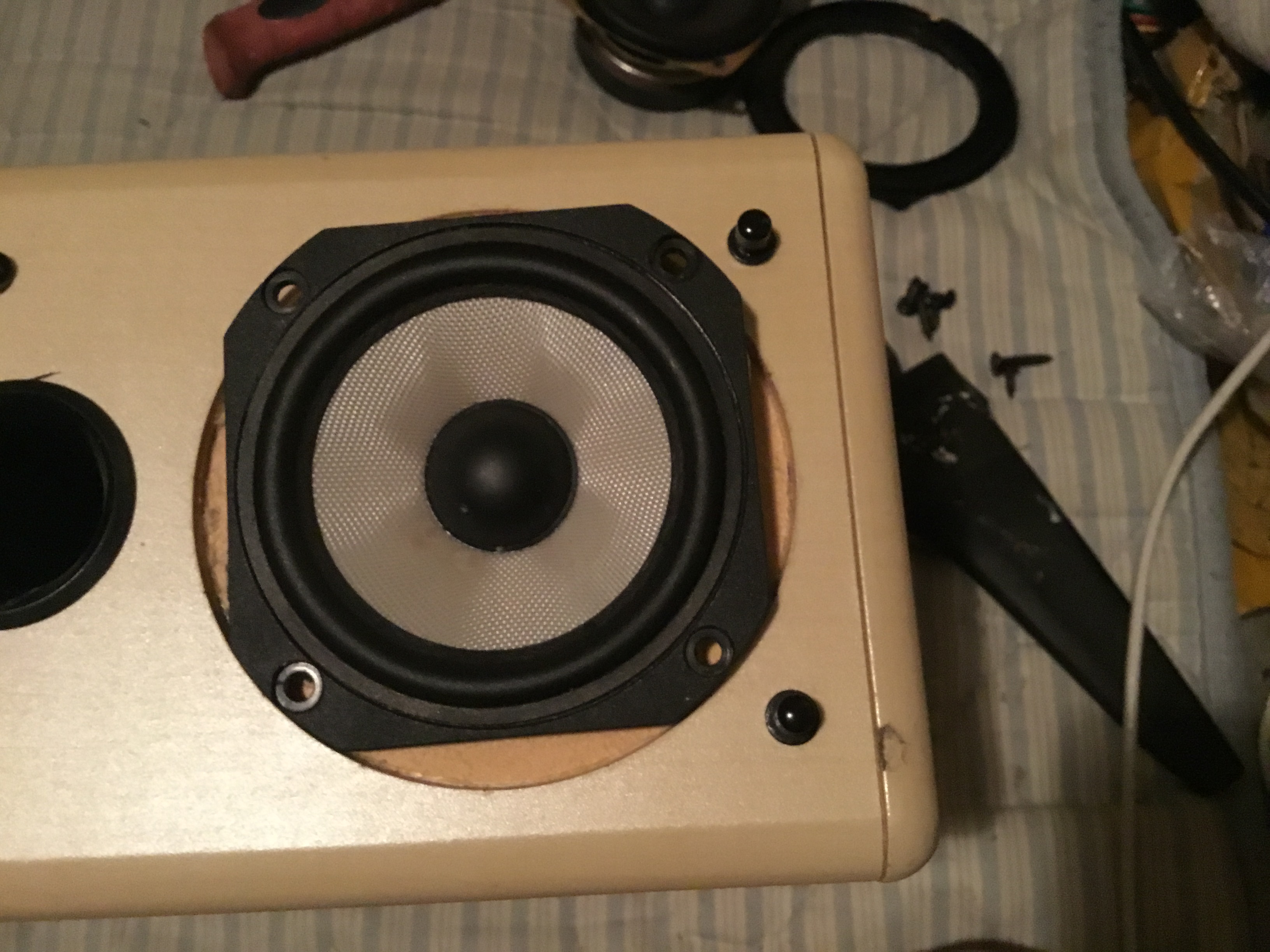

Var på Myrorna idag och fyndade bla ett sånt här par JVC högtalare för jag tänkte testa om det går att få dit ett Mupps element
I hålet men det gick inte riktigt här några bilder men som sagt det skulle inte skade mad lite dämpvadd i lådorna

[Lasse-]

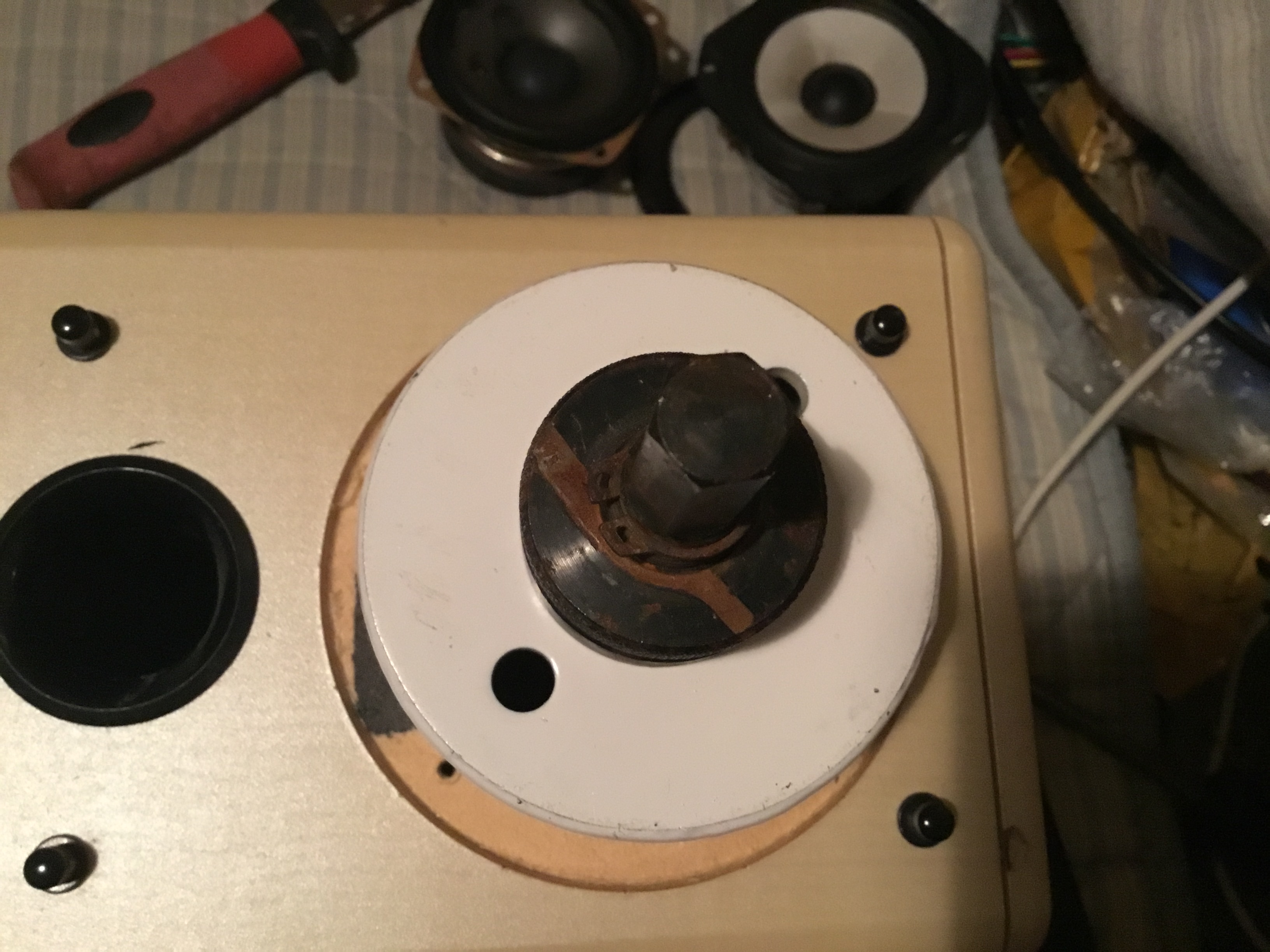

Det är ju nästan så hålsågen passar i försänkningen i hålet

[kodapa]

Det är ju nästan så hålsågen passar i försänkningen i hålet

Har du ingen fräs?
Bara att skruva dit en träbit under hålet, borra ett hål i mitten och fixa till så att det passar det nya elementet?

[Lasse-]

Jo jag funderade på det i helgen men jag ville bara kolla om det gick direkt att byta element .Köpte mig en Apparat låda en gång

Med några hål men det gjorde inte så mycket för jag trollade bort dom att göra ett nytt styrhål med hjälp av en plåtbit med
Hål som jag skruvade fast och gjorde ett nytt hål med.

Mvh Lasse

[Lasse-]

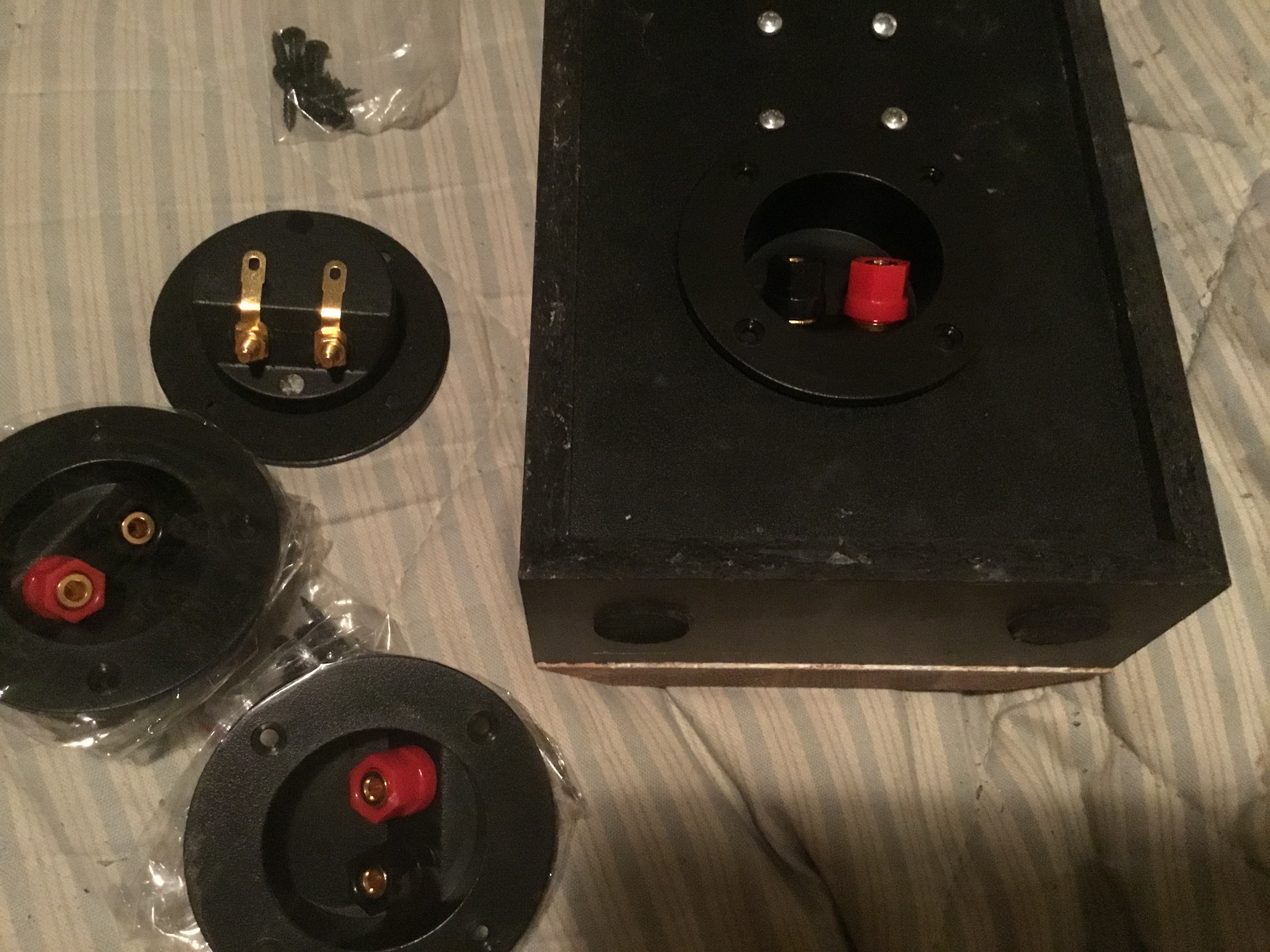

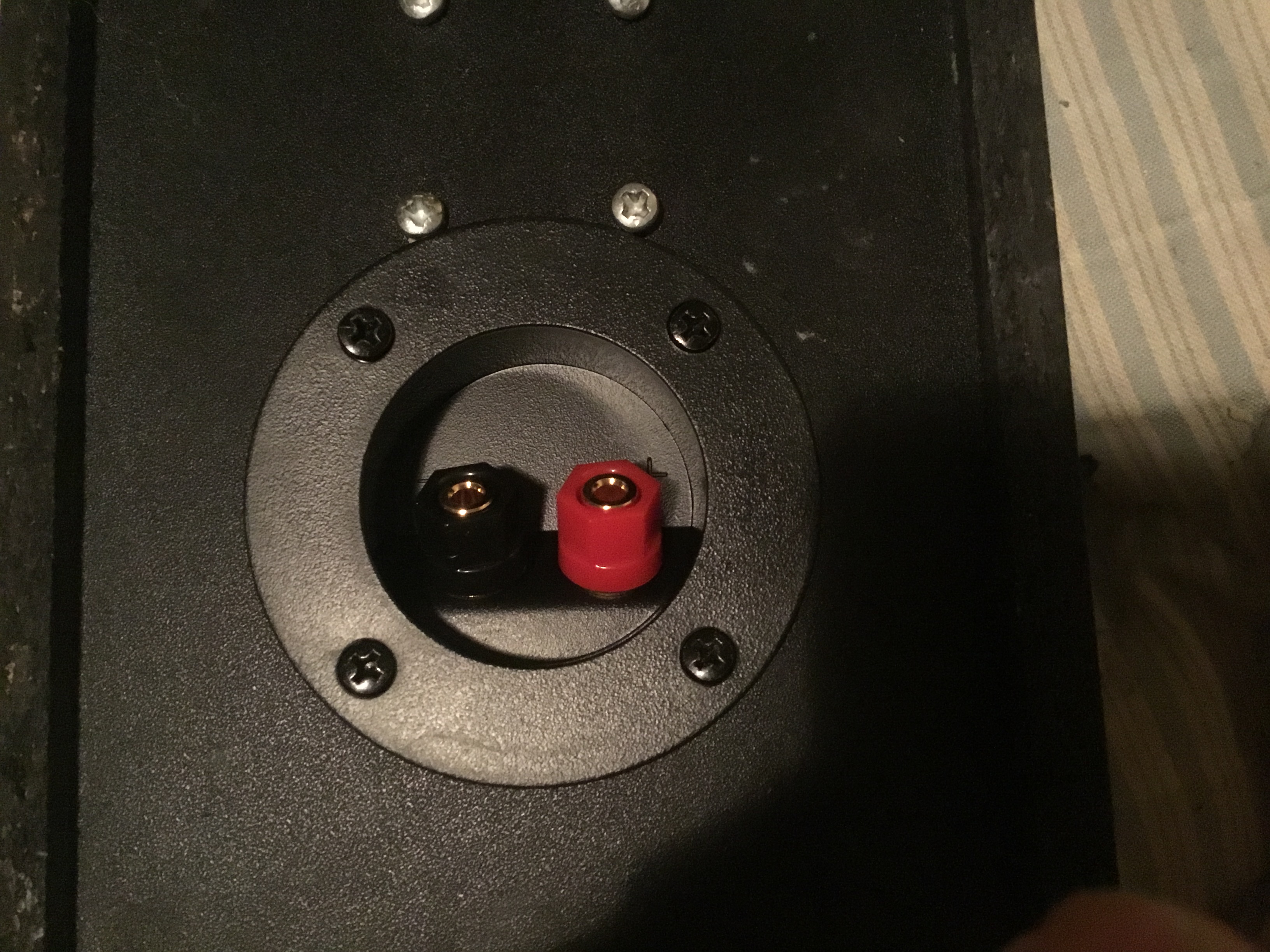

Kom ett paket idag ifrån EBay med högtalar terminaler som passade direkt i hålet på högtalaren som jag byggde ihop

[Lasse-]

Till och med skruvarna som följde med passade i dom gamla hålen i bakstycket jippy
