TDA 7293 kylfläns

av **Lasse-** » 2020-12-16 00:08

Hej har ett sånt här kit med TDA 7293 och en CPU kylare förstärkaren är på 100 W och jag funderar på om CPU kylaren räcker till och att man stoppar dit en aluminiumoxid bricka imellan chippet och flänsen

av **Baffel** » 2020-12-16 01:57

Här testas kyling av trissa

Transistor heat dissipation - testing thermal pads
https://youtu.be/AK4SNhHEgmY

Så här räknar du ut vad som behövs

so i wanted to choose a heatsink for the chip... i know that the formula is
T(Max)=P(dissipated)*(R(chip)+R(from chip to heatsink)+R(heatsink))+T(room)
so from the datasheet i get it like this
70=35(1.5+0.25+X)+25 (the room temperature is about 25, and with termopaste R(from chip to heatsink) is about 0.25)
so i will decrease the max temperature by 15 (just for safety)
55=35(1.5+0.25+X)+25 --> 30/35=1.75+x
0.86=1.75+X --> X=-0.89 ... my question is... why is it negative... the rezistance cant be negative...

https://www.diyaudio.com/forums/chip-am ... eet-4.html

Sen vore det cool med vattenkylning men det är ju en helt annan sak .

av **Lasse-** » 2020-12-16 22:15

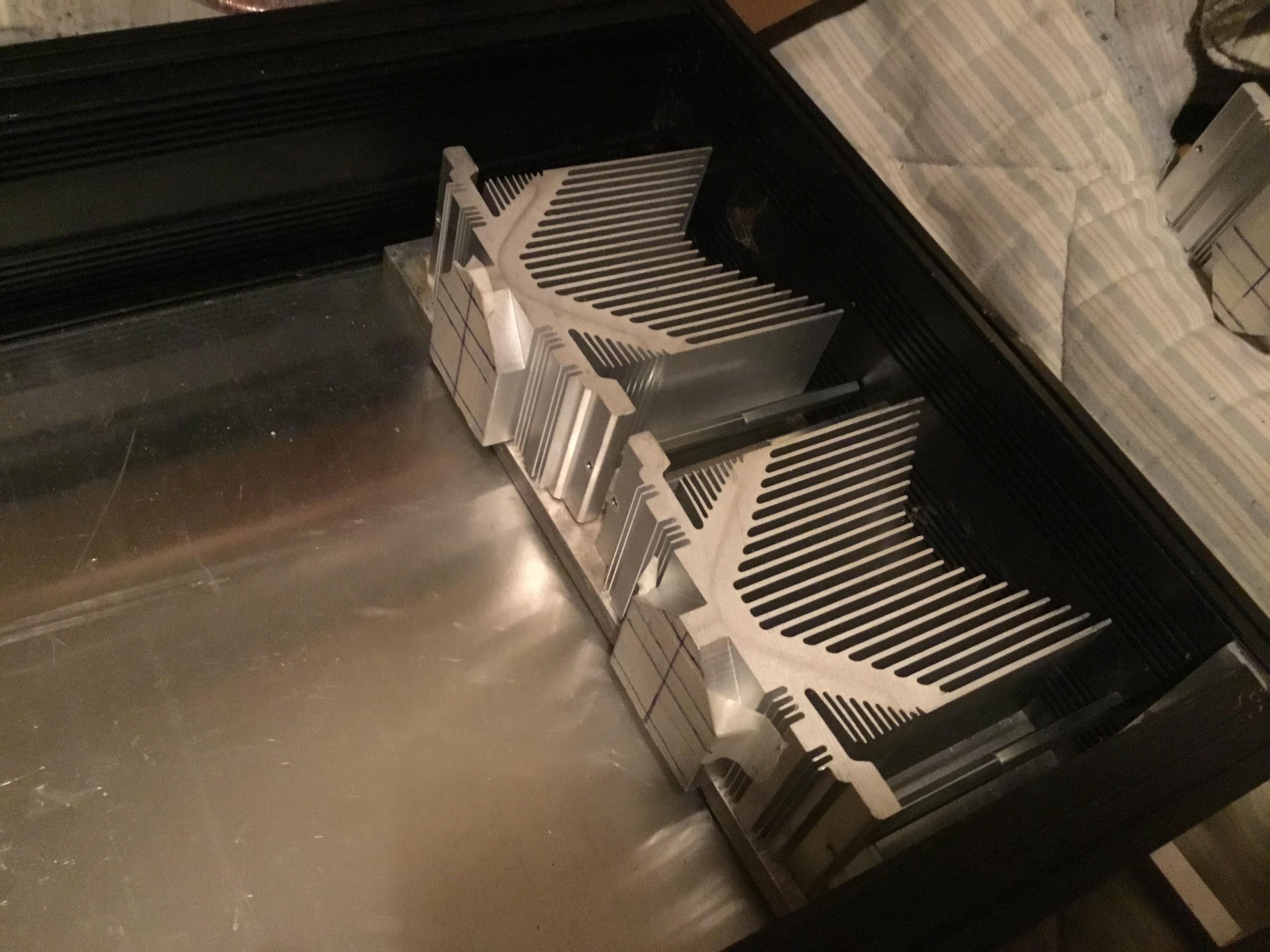

Eller är det bättre om man stackar två kylflänsar på varandra och sätter en plattstång över båda ?

av **smile** » 2020-12-17 09:30

Jag tror att du får prova för att få veta, så länge du inte har data på kylflänsen och vad den kan prestera.

Spontant skulle jag gissa att en kylfläns borde räcka för ett sådan chipp.

testa att koppla in ström och signal, en högtalare och plåga den med lite musik någon timme så har du svaret!

av **Baffel** » 2020-12-18 13:33

Inte funderat på att montera en tyst gaming/speldatorfläkt? Om nu det skulle behövas fläkt. Då kan du dessutom köra med mindre flänsar.

av **Lasse-** » 2020-12-19 21:30

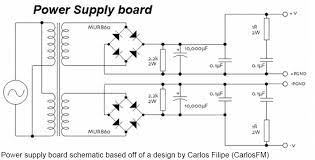

Hitta den här ritningen på,Eliot sound projekts hemsida

av **Lasse-** » 2020-12-19 23:39

Ringkärna 2 x 26 V 3.6 A har jag hemma till bygget borde fungera tycker jag här en bild enligt faktablad ifrån Toroid så ska
Det sitta ett tempskydd på primärsidan i trafon

av **avr7000** » 2020-12-20 13:40

Lasse- skrev:Hitta den här ritningen på,Eliot sound projekts hemsida

Det förstärkarkort du har skall bara ha AC typ 25, 0, 25 V (max 32, 0, 32 VAC) in och så glättningskondensatorer där det saknas kondingar just nu...

Bilden du visat är en nätdel som ger DC ut.... denna nätdel är ju som sagt redan inbyggd på ditt kort. AC in bara och montera dit kondingarna.

Stefan

av **avr7000** » 2020-12-20 13:43

Jag har 6 st liggande själv faktiskt och ser fram emot dina intryck om du hinner före mig att bygga klart.

av **avr7000** » 2020-12-20 14:27

https://www.youtube.com/watch?v=Gcez9-Nvlk4

Inte samma board.... ingen likriktning på den i youtube clip men chipet verkar ge bra med effekt utan dist....

av **Lasse-** » 2020-12-20 18:54

Hej men jag funderar på ljust på om inte kondensatorerna som ska sitta på PCB är underdimensionerade det står 3900 uF på kortet Max vad man får dit på kortet innan dom börjar att bli för stora är 4700 uF och det tycker jag ändå är för litet
Eliot sound projekt har kodningar på 10 000 iF jag tycker det verkar att vara mer normalt funderar på att plocka ihop en nätdel till
Chippen själv hittade Trafon hemma i gömmorna så där har man sparat pengar resten hittar man nog hos Bhiab i Nyköping köper båda nytt
Och surplus ur surplus listan.

Mvh Lasse

av **avr7000** » 2020-12-20 21:03

2x 4700 µF av bra kvalité är förmodligen full tillräckligt.... det är en 50-60W (8 Ohm) chip amp.

av **avr7000** » 2020-12-20 21:05

Jag köpte mina färdiga från Kina och har väl funderat på att löda loss just glättningskondingar och köpa ny från Elfa där man kan hoppas att man får rätt grejer...

av **Lasse-** » 2020-12-20 22:43

Kom på att jag hade 1 19 tum power box ute i förrådet och måste därför testa hur flänsarna lirar i lådan och gjorde en test mockupp
Och om man sätter galler under flänsarna ute i hörnen så går det och Trafon i mitten ungefär

av **avr7000** » 2020-12-20 23:35

Om du gör hål i plåten under som du skriver skall det inte vara några problem med kylningen där inte....

av **Lasse-** » 2020-12-21 00:14

Tänkte att man kan klippa bort en del av bottenplåten och sätta perforerad plåt där i stället som finns på Bauhaus och på Material butiken på Folkungagatan i Stockholm och på Slöjd detaljer det är slitsar i Power boxlådan för aluminiumplåtarna i aluminiumprofilerna

Mvh Lasse

av **Lasse-** » 2020-12-21 20:09

Finns sån här hålad plåt som man kan använda där flänsarna är på kylflänsarna den på bild finns på slöjddetaljermåste bara kolla
Så det inte blir nå problem med att få in den i slitsen i profilen få skruva isär 19 tums lådan och ta med en profil till butiken och testa på plats innan köpet

av **Lasse-** » 2020-12-21 20:14

Har en sån här plåtsax som man klipper med rätt genom plåten utan större besvär och den kommer till pass nu till den perforerade
Plåten när det blir långa stycken som ska klippas till

av **Lasse-** » 2020-12-22 18:36

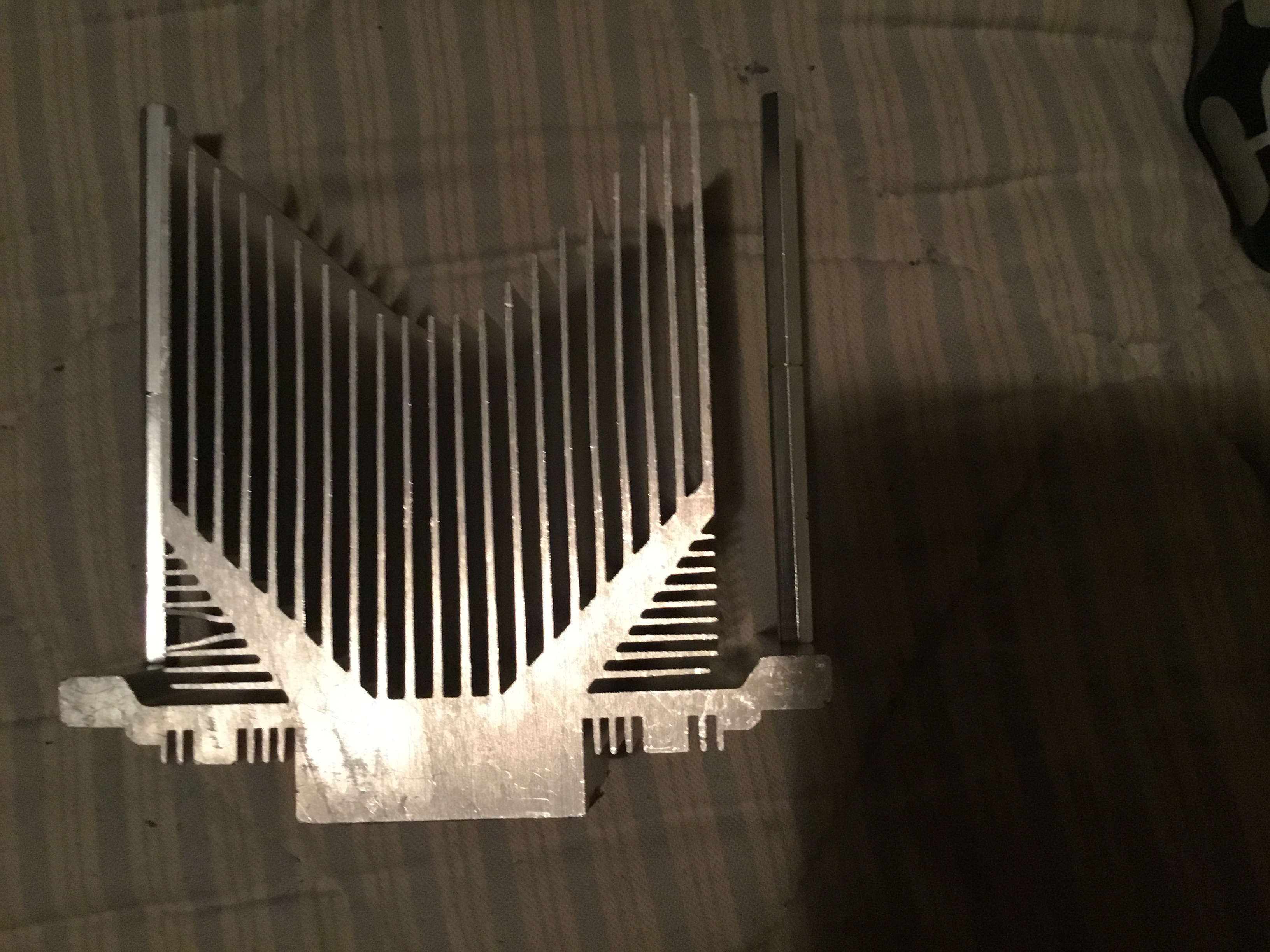

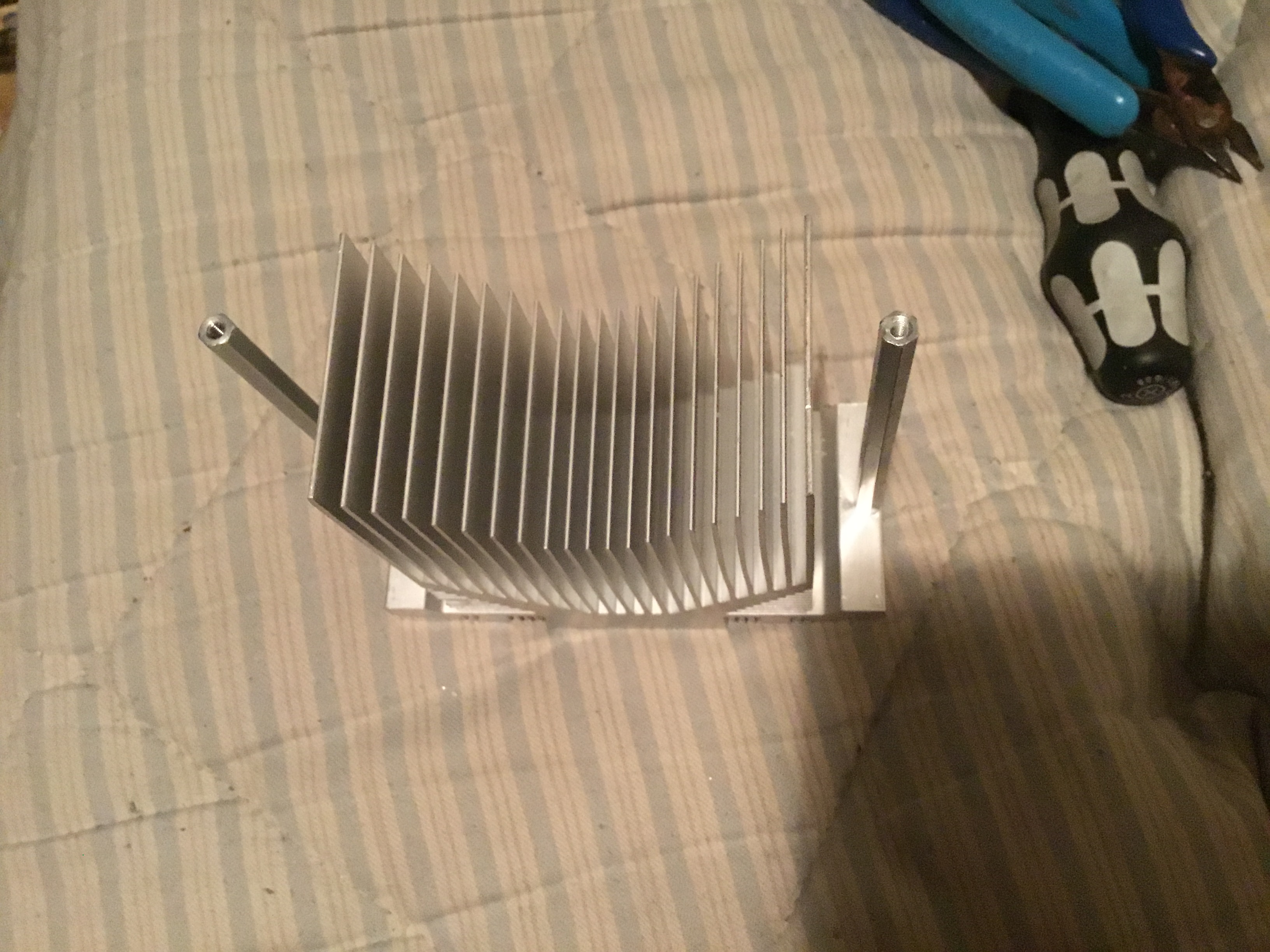

Var till Sifvert skruv idag och köpte distanser till kylflänsarna 16 st 3x45 mm och har här fått på några distanser på en fläns för
Att se hur det vart passade också på att rensa gångerna i flänsen med en M3 tapp eftersom det gick trögt när jag försökte få dit
En distans i hålet så gängade jag ihop två två för att längden skulle bli lite längre än vingarna som sticker ut ganska långt

av **Lasse-** » 2020-12-22 18:56

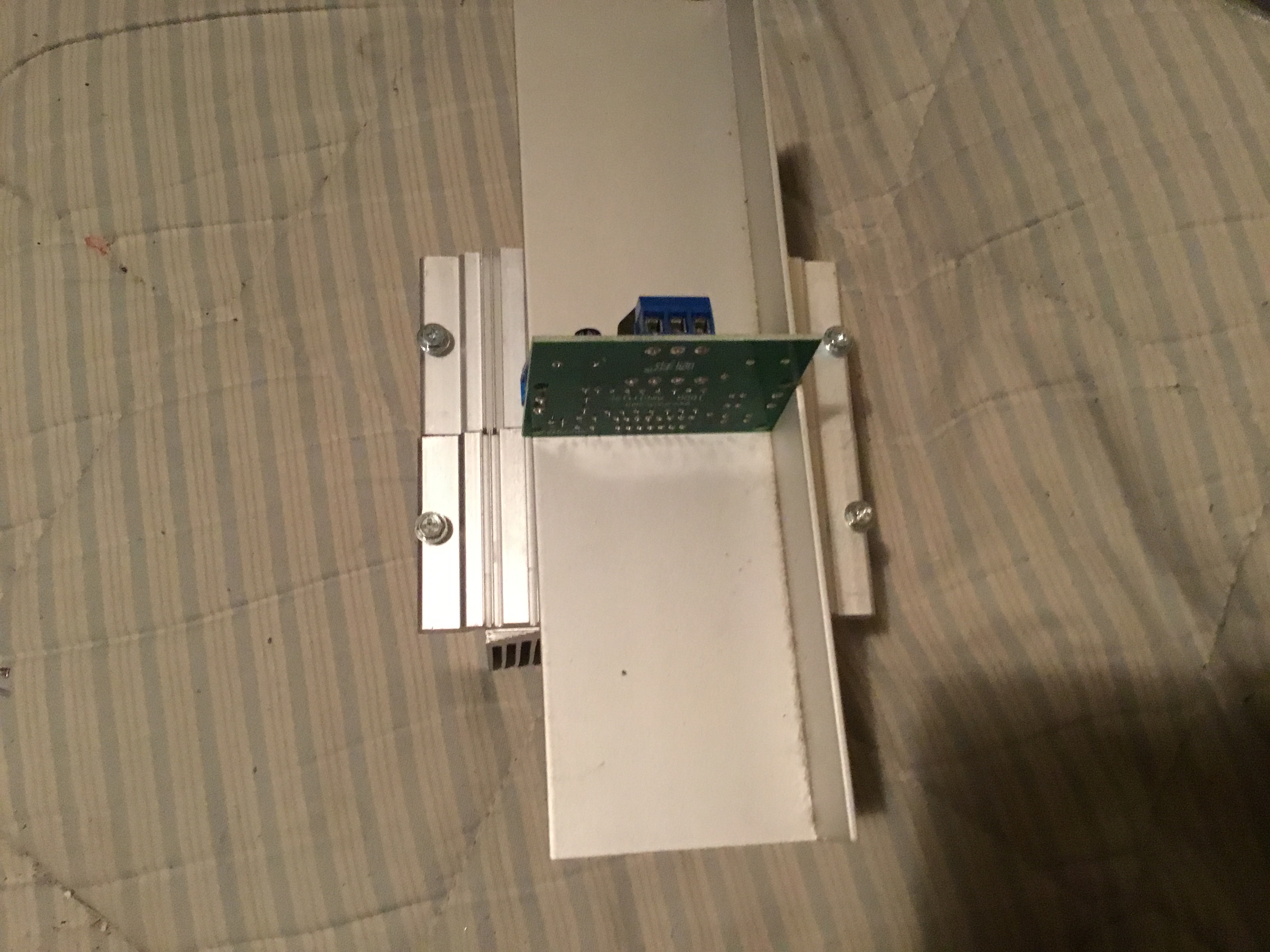

Gjorde ett test med en tjock aluminiumprofil i racken för att få frigång till botten i racken på kylflänsarna när man fått dit gallret under

av **avr7000** » 2020-12-23 15:27

skall det vara isolation mellan chip och kylfläns?

av **Baffel** » 2020-12-23 18:08

Kolla

Transistor heat dissipation - testing thermal pads
https://youtu.be/AK4SNhHEgmY

Vilka som är bra, varför det behövs dvs det handlar om att isolera mellan fläns och chip. Handlar om att inte kortsluta strömförsörjningen.

av **Lasse-** » 2020-12-23 20:40

Jag tror att det är LM3886/chippet som finns i en isolerad variant men det här chippet har jag inte sett i någon isolerad typ så det
Är väll bara att köra på med dom där Metalloxid brickorna i rätt storlek och tunna skulle dom bara enligt en annan tråd här på forumet

Eller så kör man med glimmerbrickor och kiselfett tror jag att det hette men det var någon variant av den där värmeledande pastan
Som man helst inte skulle använda för det kröp visst överallt i elektroniken tror jag .

Mvh Lasse

av **Baffel** » 2020-12-24 08:15

Här kan du läsa om hur det exploderar med TDA 7293. Är nog inte så dumt att mäta och undersöka hur det ligger till.

V- related explosions:
Screw terminals and other friction connectors, if used for power, cause a broken chip. Also, it is necessary to double-check with the ohmmeter between the chip's tab and heatsink--verify insulation works (no conductivity). At the power board, the diode/rectifier must not have screw terminals or other friction connectors. You need a soldering iron to secure these connections, for sure. Also, at the power board, put an LED on V- and an LED on V+, run at 8ma or less--these also provide clues as well as eventually drain the charge down to a couple of volts. Also, led's on = keep fingers away.

https://www.diyaudio.com/forums/chip-am ... antly.html

av **Lasse-** » 2020-12-25 02:42

Här har jag ritar på gavlarna vart jag ska borra för distanserna för att få ett symmetriskt montage på båda sidor i racken

av **kimmen** » 2020-12-27 00:31

Kul bygge!

Blir det fyra kanaler med en på varje kylfläns?

av **Lasse-** » 2020-12-27 15:43

Det är den stora frågan om det räcker med en fläns till varje chip eller om det måste vara två flänsar och man kopplar ihop dom
Med en mellanbit jag får prova mig fram jag borrar och gängar dom så jag kan göra både och som jag vill.

Mvh Lasse

av **avr7000** » 2020-12-27 23:35

Det bör räcka....
Det är inte så mycket "massa" men väldigt mycket yta...
Tittar man i en några år gammal Harman Kardon Hembioreceiver med anständigt med effekt har man ofta (av kostnads-skäl) gjort kylflänsen av ett antal relativt tunna aluminiumplåtar.... mycket yta, lite massa.

av **Lasse-** » 2020-12-28 19:38

Jag har åxå hittat en plundrad HK receiver vid återvinningen som bara hade plåtbitar som kylfläns billigt såg det ut men tydligen
Så fungerar det

av **Baffel** » 2020-12-28 20:02

Undras varför du hittade den på återvinningen :wink:

av **Lasse-** » 2020-12-29 02:02

Du vet jag hittade den pajad hemma vid där man lämnar glas och burkar men det var inte mycket kvar av den nättrafon var borta
Och locket låg någon annan stans och jag tog hem resterna för att se om det fanns något användbart i lådan

Mvh Lasse

av **Baffel** » 2020-12-29 10:01

Jag bara skojade . Därav :wink:

Jag tycker det du gör ser skitbra ut .

Ska bli kul och spännande att se fortsättningen. Bra jobbat!

Mina inlägg kokar mest ned till att man kan, om jag förstår det rätt, räkna på om flänsarna räcker till . De ser ju dock i ditt fall ut att vara rejält tilltagna . Och man behöver ju inte räkna. Det är ju bara att testa och mäta temperaturen.

av **Lasse-** » 2020-12-29 21:14

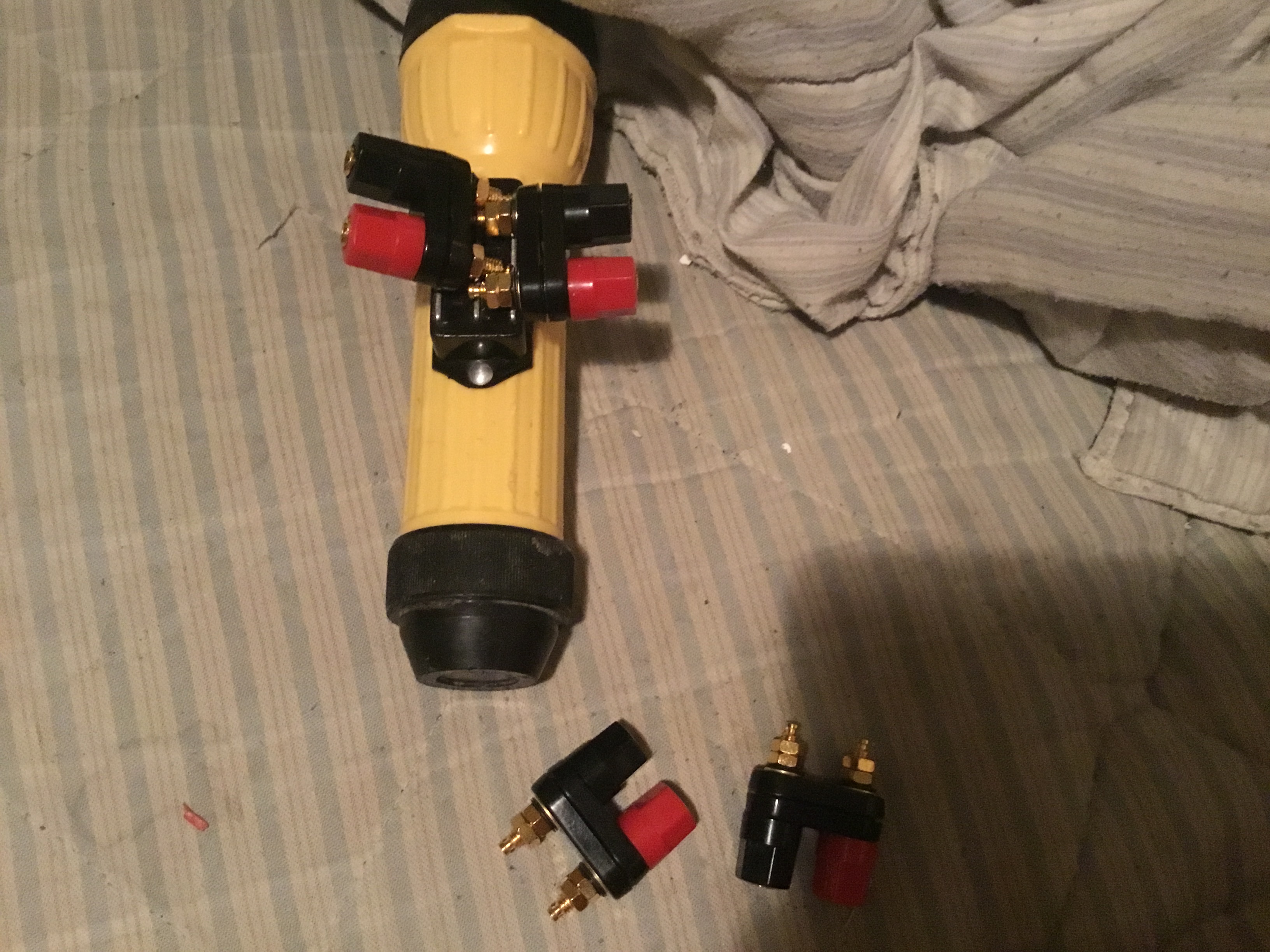

Köpte röd svarta bananjack av en försäljare på Tradera för något halvår sedan men provar man dom med en magnet
Så fastnar dom på magneten så det borde vara järn under guldet tycker jag bra eller dåligt eller är dom så här
Allihopa

av **Lasse-** » 2020-12-29 23:32

Det är tydligen bara muttrarna som är magnetiska inte den gängade pinnen som muttrarna sitter på

Mvh Lasse

av **Lasse-** » 2021-05-22 18:57

Hej jag har semester nu och då orkar man lite mer med sina projekt och såhär går det med det här projektet hittils

av **peterh** » 2021-05-22 21:11

Det borde vara mycker fler och större hål både under och över kylflänsarna. Helt ett rektangulärt lika stort
som kylflänsen.

av **Lasse-** » 2021-05-22 21:37

Över kylflänsarna har vi inte köpt än men under liksom den här plåten är köpt på Bauhaus och det finns lite olika sorter
Att välja på jag tror att den här är 1 mm tjock och det var lite problem med att få dit den i aluminiumprofilen lådan
Är en Powerbox så jag fila den
Lite gran sne för att in den i aluminiumprofilen .Nu har jag provat iallafall fall .Jag kanske testar någon annan plåt som
Är tunnare men hårdare så det blir lite bärighet i den och fötterna ska dit men man kanske skulle testa Material på söder
I Stockholm dom har en del att välja på På Bauhaus var det urplockat i hyllan.

Mvh Lasse

av **Lasse-** » 2021-05-23 20:08

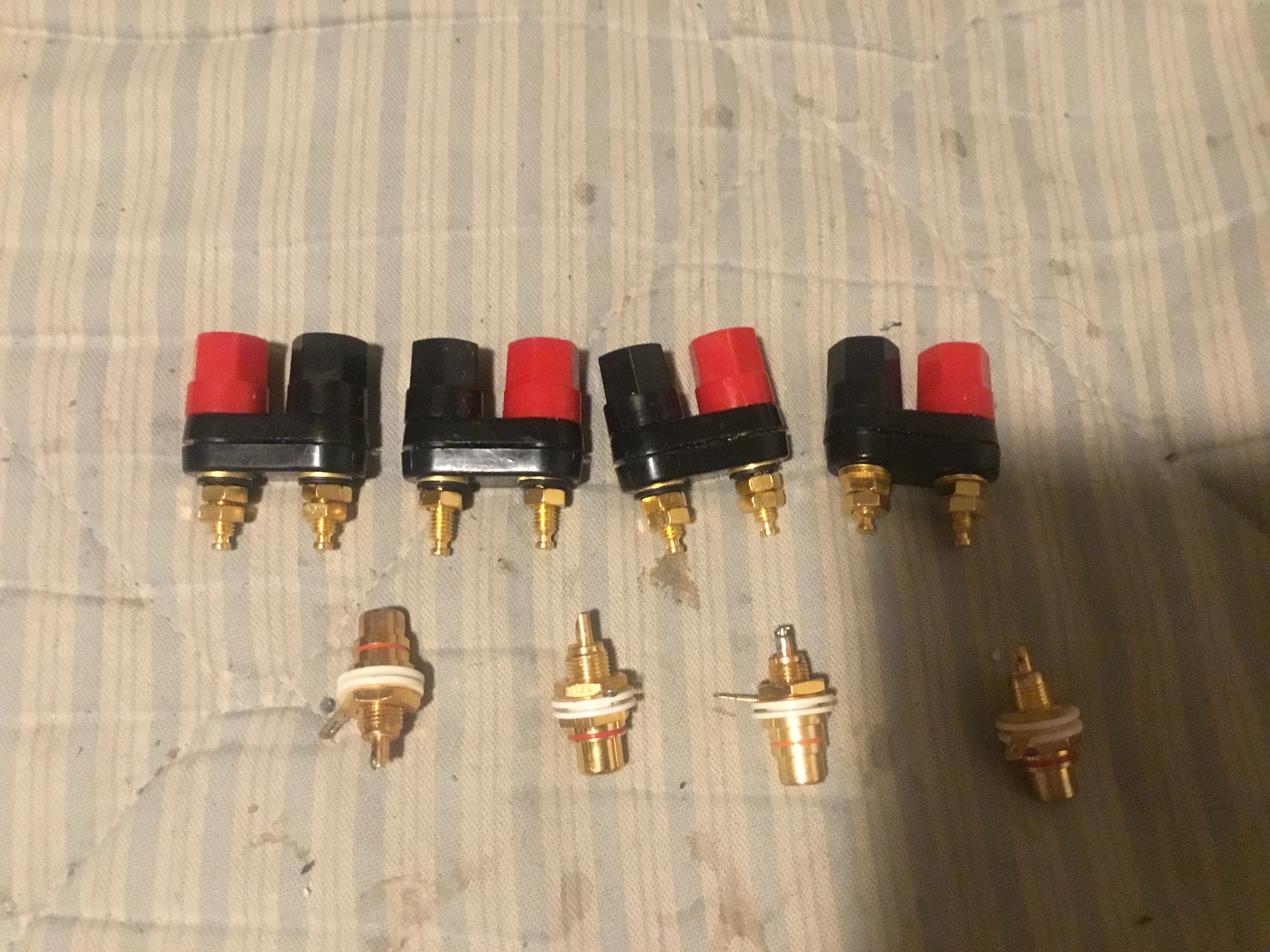

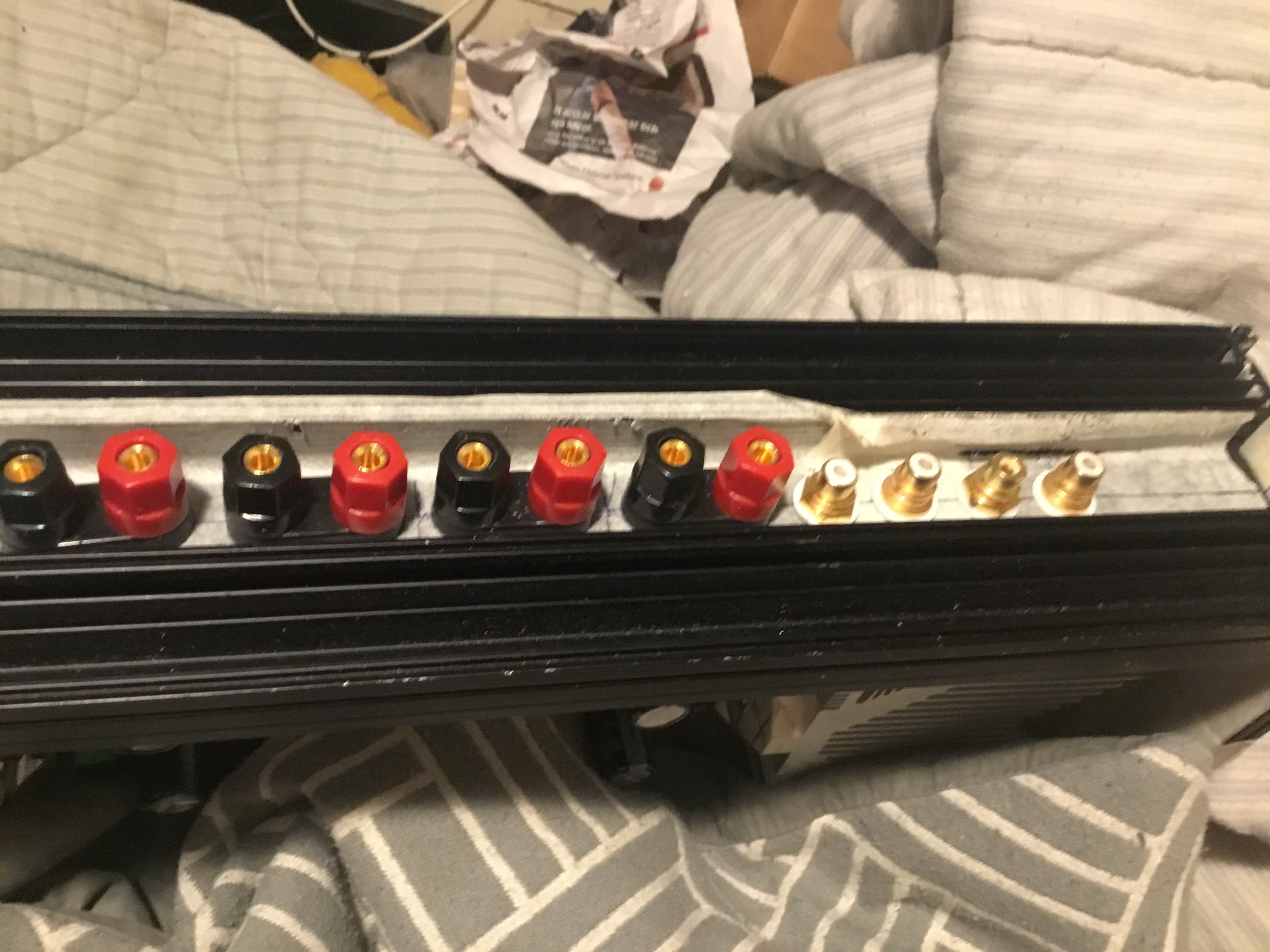

Det är bra med att börja sätta dit rca och Högtalar kontakter innan man börjar med att fylla upp innanmätet i lådan med likriktarbryggor
Ringkärne och bult eliyter så man kommer åt så här ser dom ut

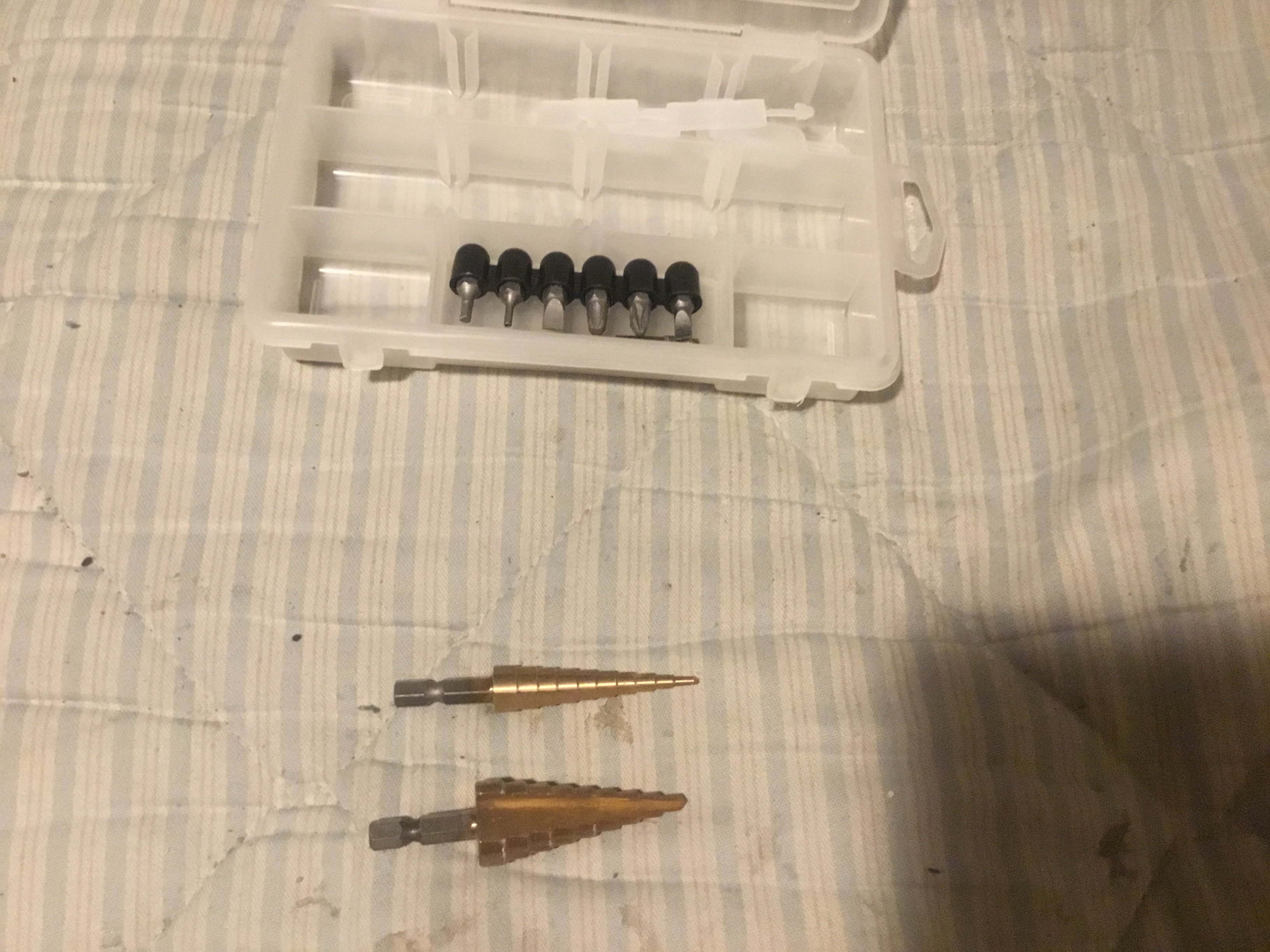

Det är lite trixit att ta upp fina runda hål till dom här kontakterna så därför brukar jag använda stegborrar julgranar då brukar
Man få fina skär och runda hål som är ganska exackta

av **Lasse-** » 2021-05-23 22:16

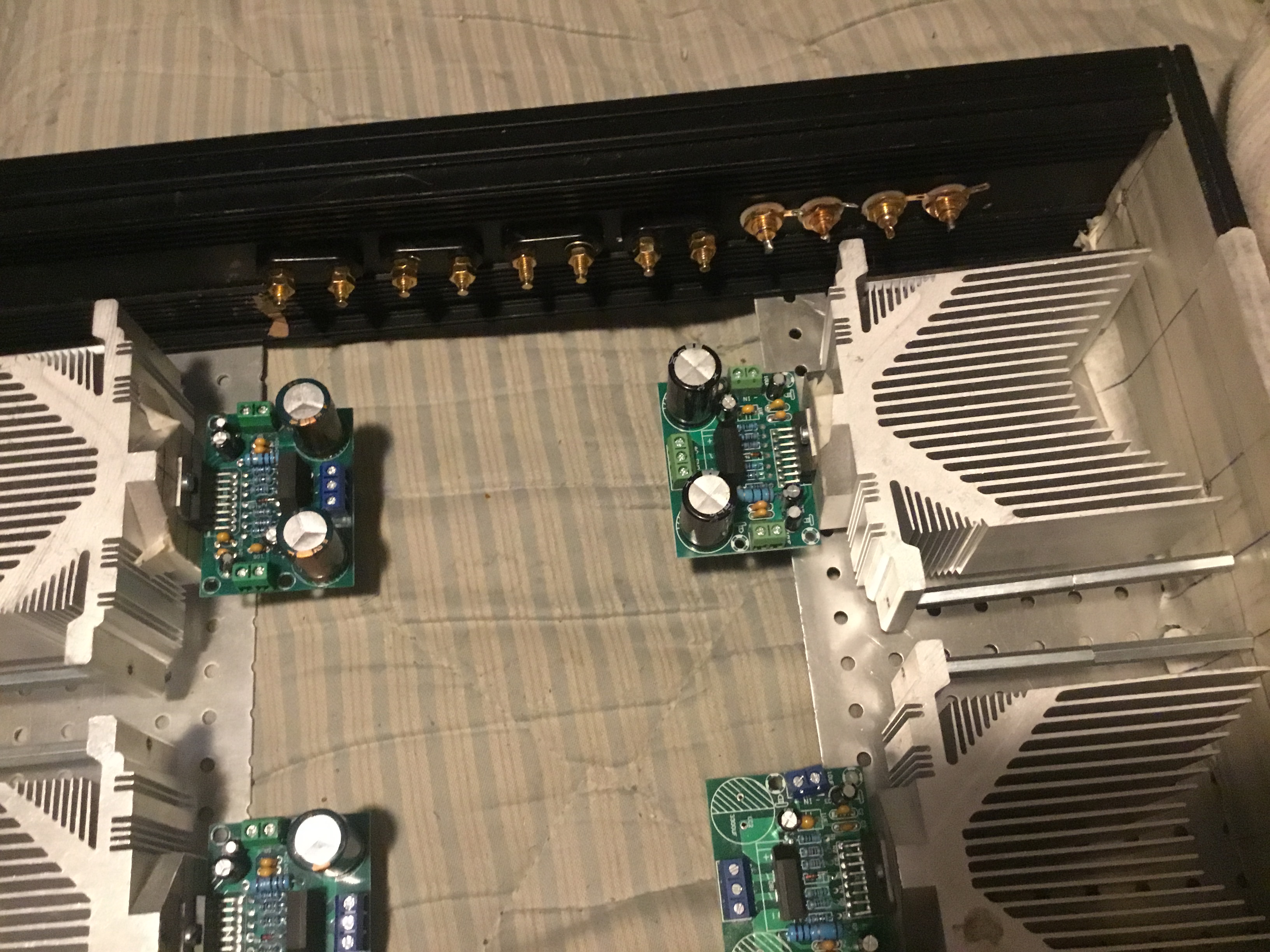

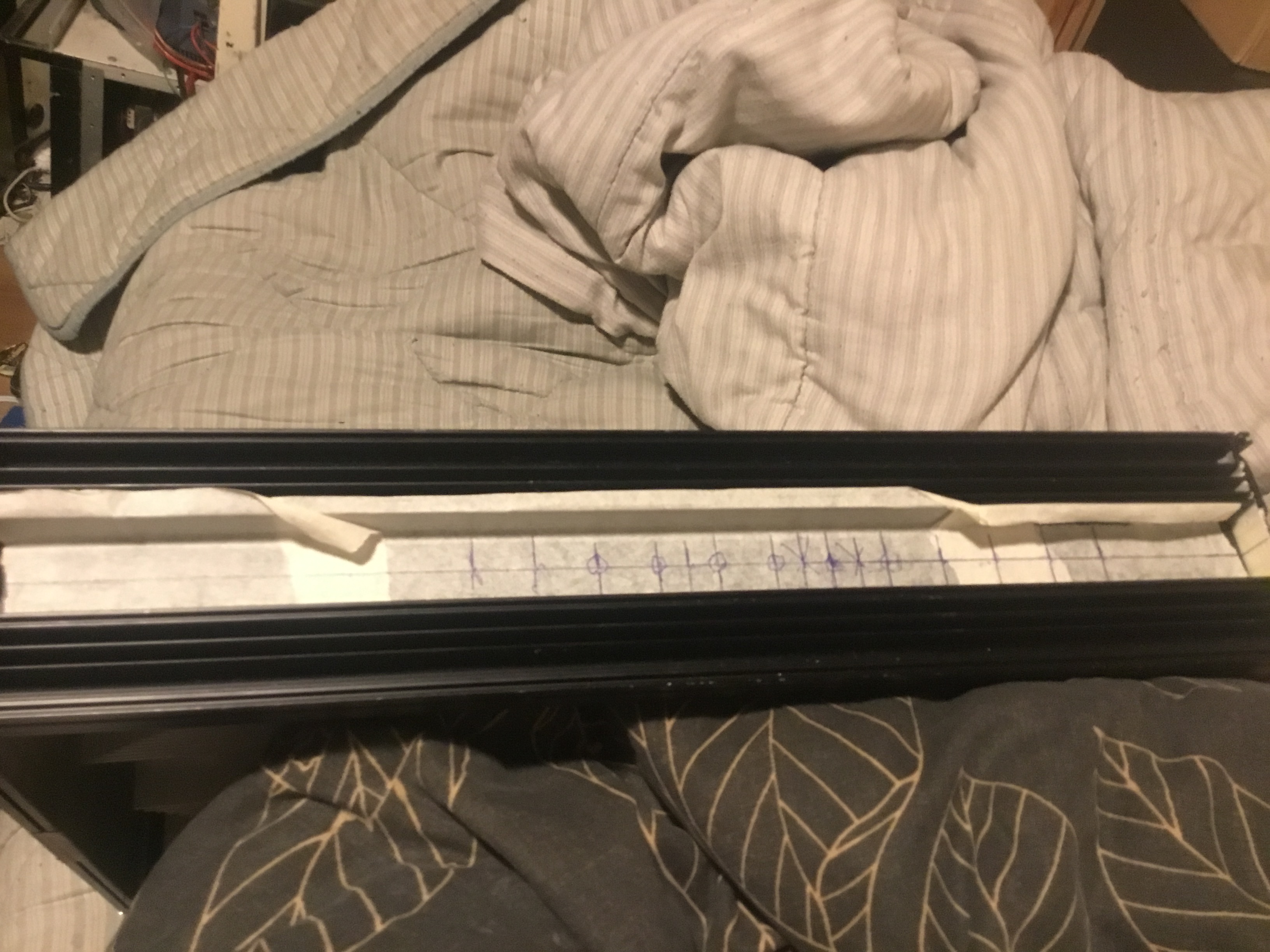

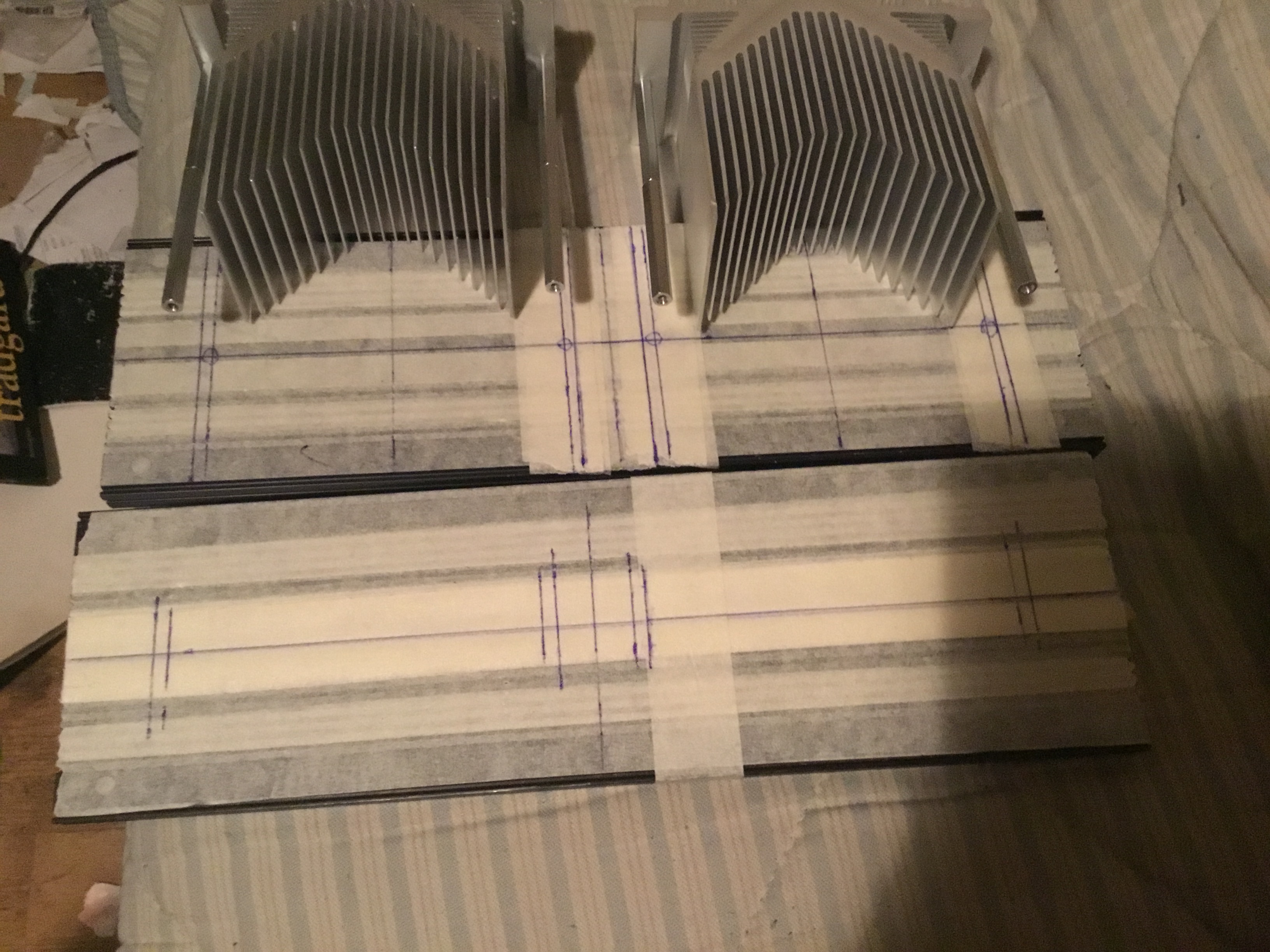

Såhär blir det efter tejpande med maskerings tejp och ritande med en mini tumstock som finns på Biltema men nu måste jag nog
Flytta på dom bakre kylflänsarna för att få plats med alltihopa

av **Lasse-** » 2021-05-27 20:12

Maskindelen.se i Boden har perforerad stålplåt med olika storlek på dom perforerade hålen i storlek 250 x 1000 mm tänkte vid något tillfälle
Köpa en bit därifrån och prova med det.

Mvh Lasse

av **Lasse-** » 2021-05-29 20:13

Har borrat lite hål idag med stegborren idag mitt på dagen när man får låta ute fick flytta fram dom främre kylflänsarna för att komma åt
Med fingrarna där bak

av **Lasse-** » 2021-05-29 23:37

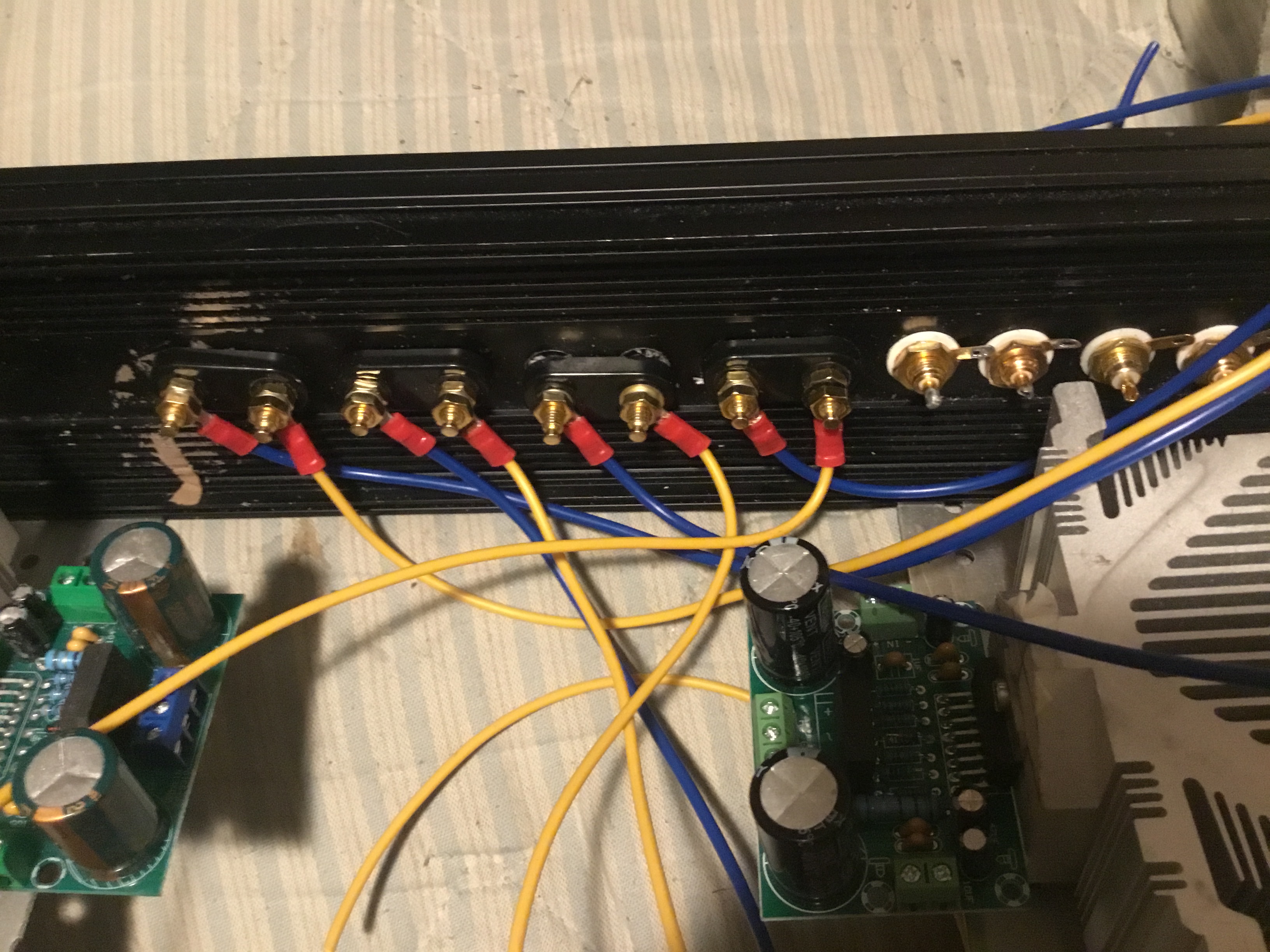

Har klämt lite röda ringkabelskor på gul och blå rk och satt dit dom på polskruvarna för att se hur det ser ut på plats och hur
Lednings dragningen blir i praktiken

av **Lasse-** » 2021-08-07 21:30

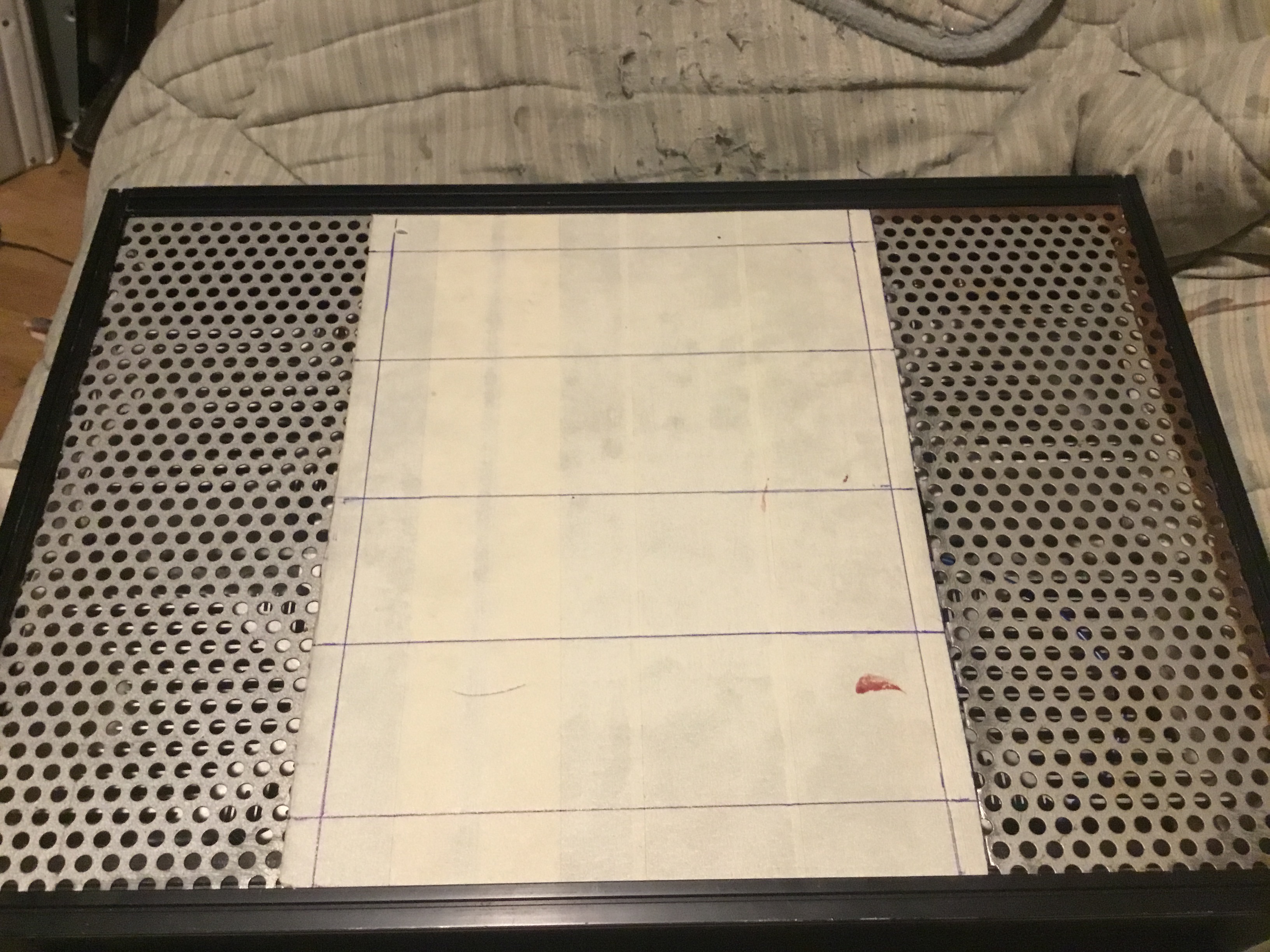

Hej hitta dom här perforerade plåtarna ute på verandan hade helt glömt bort dom tills jag såg dom och jag tänkte att

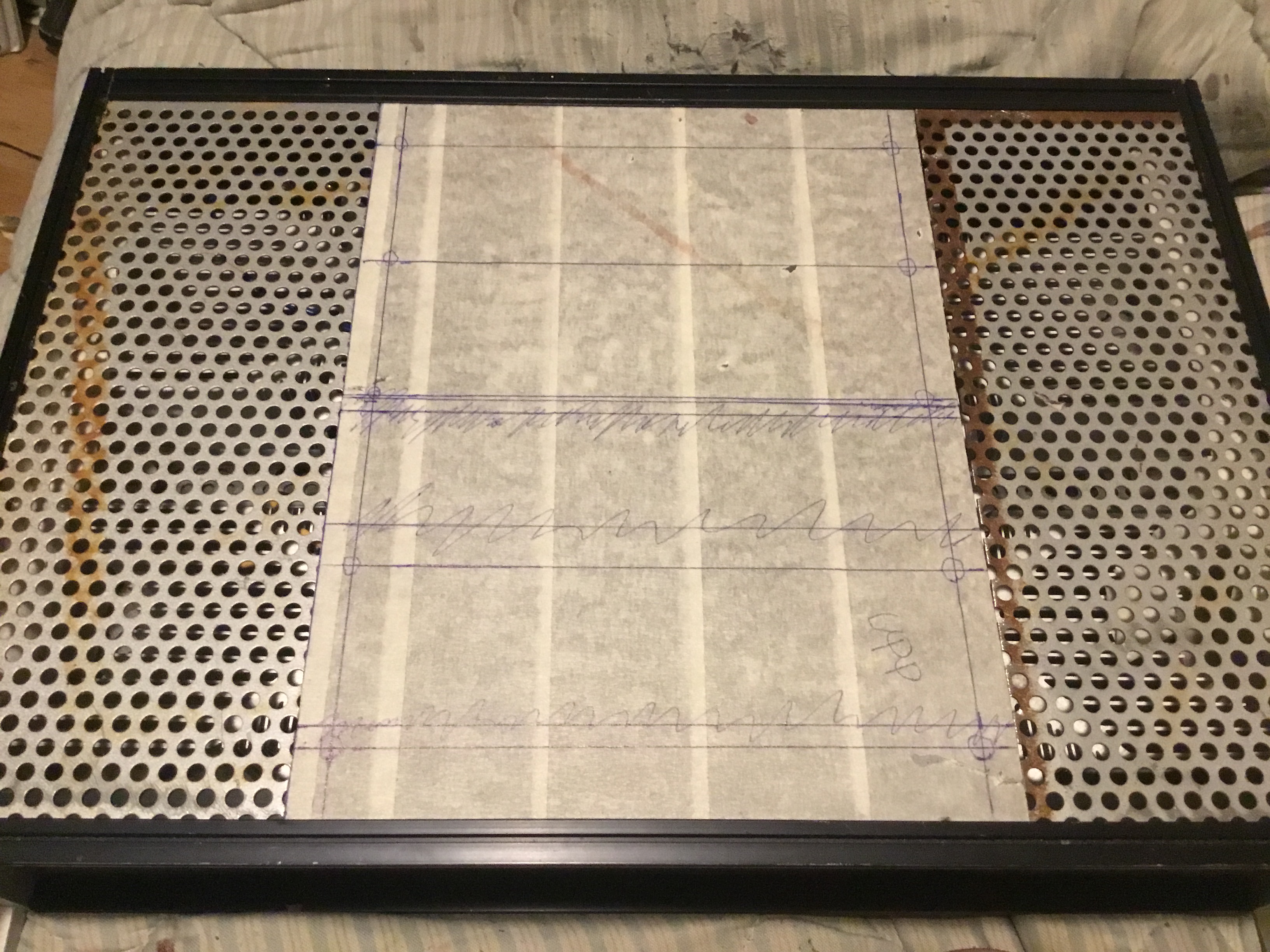

Dom passar nog bättre för kylning och luftgenomströmning Här har jag tejpat och ritat vart jag ska klippa isär
Så jag får fyra likadanna bitar

av **Lasse-** » 2021-08-08 22:16

Det är millimeter precision får att få i plåten i aluminium profilen men det gick efter ritande klippande och filande flera gånger om

av **Lasse-** » 2021-08-14 19:47

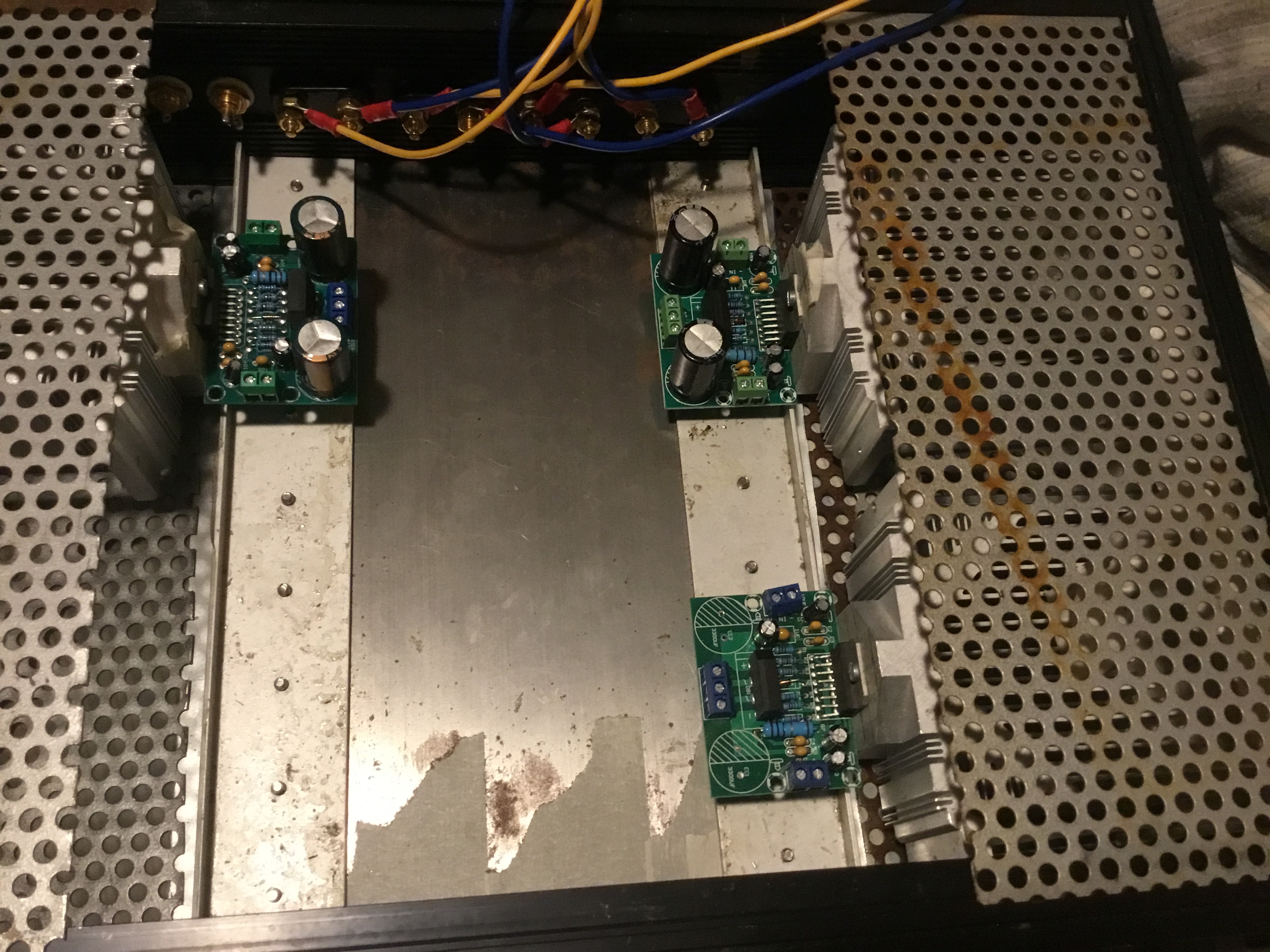

Såhär ser det ut efter dagens hobby pyssel

av **Lasse-** » 2021-08-14 22:45

Tänkte köpa mig ett par meter plattstång i mässing som typ 20 x 3 mm och sy ihop plåtarna med med hjälp av
Att borra och gänga hål i mässings profilen som bla annat passar i den perforerade plåten och borra hål i mitten plåten

Mvh Lasse

av **Lasse-** » 2021-08-28 21:29

Behöver köpa 4st bult ellyter till nätdelen och kollar på dom här på EBay 15000 uF 50 V med snäppfastsättning

https://www.ebay.com/itm/264825348873?h ... Sw3j9fIoJX Dom bygger bara 50 mm på höjden
Så dom borde man få i på höjden om man sätter dit dom upponer med en kondensator klämma men nån som
Vet kvalliten på dom duger dom eller

Mvh Lasse

av **Lasse-** » 2021-10-02 23:53

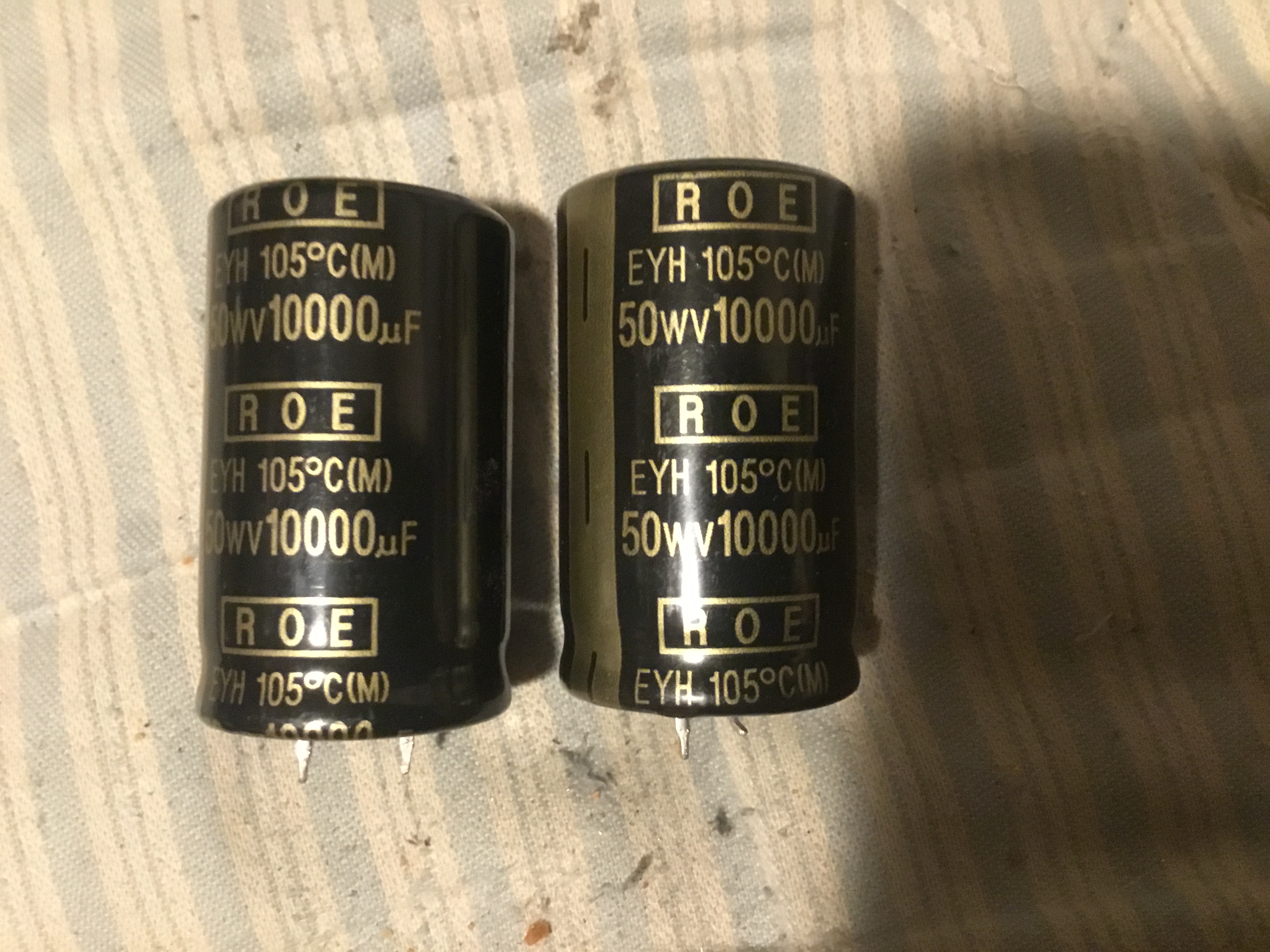

Köpte mig istället två sånna här bult ellytar med lödfanor dom är det nog inga problem med att få dit på höjden och
Bredden tror jag så nu ska jag köpa mig två till så det blir en dubbel nätdel måste bara investera i några 30 mm kondensator
Klämmor sånna hittar man på ebay

av **avr7000** » 2021-10-03 22:52

De förstärkarkort du har skall väl ha AC in.... det sitter likriktning och glättningskondensatorer på korten.

av **Lassen** » 2021-10-04 11:14

Helt klart OT: men blir glatt nostalgisk då jag ser lådan du använder.
Exakt sådan byggde jag min första förstärkare i, ca 88-89... ett tag sedan.
Du bygger stadigare. Jag monterade allt i bottenplåten, som var ranglig.

av **Lasse-** » 2021-10-04 12:47

ja men den befintliga nätdelen ser klen ut man brukar räkna med 10000uF per 1A

jo lådan är en Powerbox som jag hittat påTradera för flera år sedan trafo sitter på ett Subshassi

av **Lasse-** » 2021-10-04 17:41

Tog och köpte mig 10 st 30 mm kondensatorklämmor på ebay för att verkar att vara omöjligt att få tag isådanna här 10 st
Gick på ungefär 170 kr. Plus importmomsen ifrån Kina men det dröjer innan dom dyker upp här

av **Lasse-** » 2021-10-04 17:50

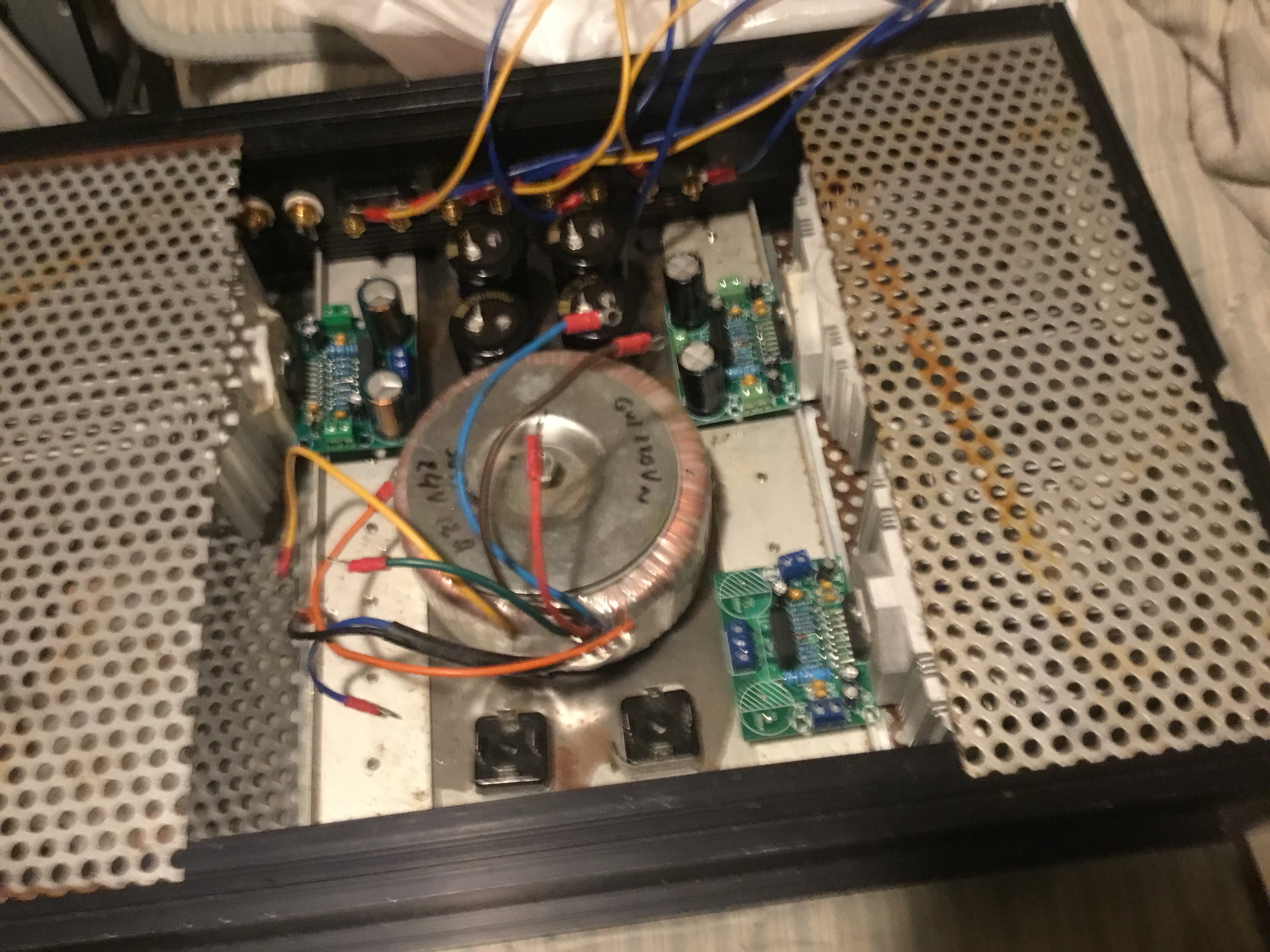

Här en bild på innerchassitt där trafo likriktarbryggor och ellytar är tänkta att sitta det är flera spår i sido profilerna som man kan använda ska bara byta ut distanserna till kylflänsarna ifrån M3 till M4 så det blir lite stadigare och så dom inte gängar upp sig
Så lätt

av **Lasse-** » 2021-10-04 19:05

En mockupp på hur det kan bli när det blir färdigbyggt

En variant är att köra med två likriktarbryggor och parrallelkopplade ellyter så,det blir 20 000 + 20 000 uF

av **Lasse-** » 2021-10-04 20:58

Funderade på om jag skulle ta och införskaffa mig en popnitsverktyg och sätta fast alla prylar med blindnitsmutter på subschasit

av **Lasse-** » 2021-10-05 19:57

Två kondensatorer till kom idag i brevlådan och det ser ut att fungera i lådan

av **Lasse-** » 2021-10-05 20:08

Och sen så gör man ungefär som nätdelen ifrån chip amp

av **Lasse-** » 2021-10-12 18:53

Funderade på att köpa mig ett popnitsmutterverktyg för att sätta fast popnitsmuttrar i innerschassit för att skruva fast
Hela nätdelen och för att slippa använda mutter på baksidan av plåten för att slippa skruva isär alltihopa ifall man
Håller på och provar och labbar .

Ringde till Bauhaus häromdan och dom har ett sånt verktyg men det kostar 700 kr men jag har Bauhauskortet så det
Går att köpa men det tar ett tag att betala av en gång i månaden så

av **Lasse-** » 2021-10-27 22:19

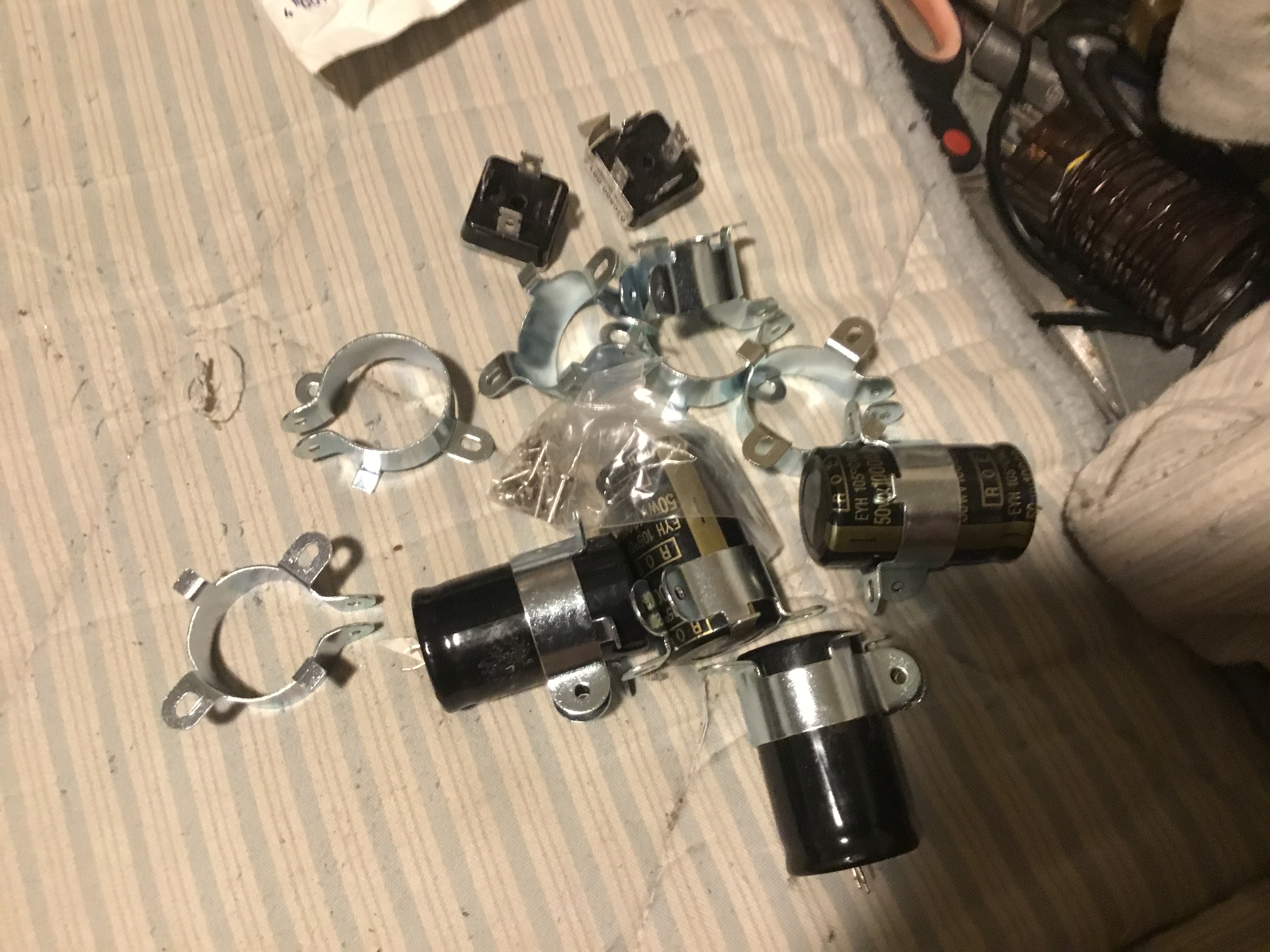

Kom ett paket med kondensator klämmor idag som jag inte behövde betala import moms på

av **Lasse-** » 2021-10-27 22:46

Här har jag satt dit en M3 skruv med sextant skalle bult för att komma åt uppifrån ska bara köpa mig en hylsa till spärrsaftet

av **Lasse-** » 2021-11-06 00:15

Inköpt blindmuttertång på Bauhaus

av **Lasse-** » 2021-11-06 21:06

Så här blir det

av **Lasse-** » 2021-12-05 02:01

Svårt att få någonting gjort nu och funderar på vart jag ska inhandla popnits muttrar Maskindelen i Boden ser ut att ha på hemsidan Istyckevis och jag behöver nog M4 och M6 till trafon

av **Lasse-** » 2021-12-12 22:27

Kom hem med tre förpackningar med popnitsmuttrar i stål ifrån Bauhaus för några dagar sen
