Förslag på slutsteg över 5 Watt som drivs med max +24v

[exmag]

Jag använder nu TDA2003-kretsen till min mätapparat "Matrojig" men tänker öka på effekten något. TDA2003 klarar 7Watt men jag tar bara ut 2-3Watt. Upp till den effekten är TDA2003 riktigt grym men går man över 3w blir den mindre bra som mätslutsteg. Jag tänker mig ett slutsteg på 5-10Watt som drivs med +12v och låg dist hela vägen. Om någon har förslag är jag mottaglig.

[Lasse-]

TDA 2030 kan det vara nått 14 W

[exmag]

TDA 2030 kan det vara nått 14 W

Jag har varit inne på det. Jag byggde en sådan men den distar mycket mer än TDA2003 när man går upp lite i watt.

[jansch]

Med 12volt matning och 8 ohms högtalare är det en omöjlighet för ett klass AB slutsteg att ge 10watt.
Möjligt med 2st bryggkopplade klass AB men det blir en taskig lösning med bl.a dubbla utgångskondensatorer.

Det är bara att konstatera att Oms lagar gäller:

effekt = spänningen i kvadrat dividerat med impedansen. Spänningen är då RMS värde och måste multipliceras med roten ur 2.
Av de tillgängliga 12 volten tappar man åtminstone 2volt för att sluttransistorerna ska kunna arbeta någorlunda linjärt (låg dist).
Kvar blir alltså 10volt och som sagt peak to peak, inte RMS.

Förslag, använd dubbel matningsspänning +/- 12volt eller varför inte +/- 15volt och använd dessa spänningar till opamparna också. Då kan du rensa bort massor av kondensatorer.
LM3886 är en bra slutstegskrets med låg dist.

[exmag]

Med 12volt matning och 8 ohms högtalare är det en omöjlighet för ett klass AB slutsteg att ge 10watt.
Möjligt med 2st bryggkopplade klass AB men det blir en taskig lösning med bl.a dubbla utgångskondensatorer.

Det är bara att konstatera att Oms lagar gäller:

effekt = spänningen i kvadrat dividerat med impedansen. Spänningen är då RMS värde och måste multipliceras med roten ur 2.
Av de tillgängliga 12 volten tappar man åtminstone 2volt för att sluttransistorerna ska kunna arbeta någorlunda linjärt (låg dist).
Kvar blir alltså 10volt och som sagt peak to peak, inte RMS.

Förslag, använd dubbel matningsspänning +/- 12volt eller varför inte +/- 15volt och använd dessa spänningar till opamparna också. Då kan du rensa bort massor av kondensatorer.
LM3886 är en bra slutstegskrets med låg dist.

Det räcker med 5 Watt. Nu har jag 2 Watt och det räcker för det mesta.
Jag har varit inne på tanken med +-12v eller mer. Men det faller på att det blir dyrt och att man i så fall måste rota i nätspänningen.
+ 12v är för det mesta gratis eller nära gratis. Därför väljer jag nästan alltid den lösningen. Jag låter dock dörren stå lite på glänt för dubbel matning.
LM2886 har jag länge sneglat på men den kräver alltså mer än 12v spänning. Har för mig det är minst +-20v.

[RogerGustavsson]

Kanske LM1875?

[exmag]

Kanske LM1875?

Ja, varför inte?
Skall titta på den.

[exmag]

Kanske LM1875?

Ja, varför inte?
Skall titta på den.

Nej, den går inte:

LM1875 är en monolitisk effektförstärkare som erbjuder mycket låg distorsion och högkvalitativ prestanda för konsumentljudapplikationer.
LM1875-förstärkaren levererar 20 watt till en 4Ω eller 8Ω belastning på ±25V strömförsörjning. Med en 8Ω-belastning och ±30V-försörjning kan över 30 watts effekt levereras. Förstärkaren är designad för att fungera med ett minimum av externa komponenter. Enhetens överbelastningsskydd består av både intern strömgräns och termisk avstängning.

LM1875:s schematiska design drar fördel av avancerad kretsteknik och bearbetning för att uppnå extremt låga distorsionsnivåer även vid höga uteffektnivåer. Andra enastående funktioner inkluderar hög förstärkning, snabb svänghastighet och en bred effektbandbredd, stort utspänningssvängning, hög strömkapacitet och ett mycket brett utbud av matning. Förstärkaren är internt kompenserad och stabil för förstärkningar på 10 eller mer.

LM1875 Funktioner
– Upp till 30 watt uteffekt
– AVO typiskt 90 dB
– Låg distorsion: 0,015 %, 1 kHz, 20 W
– Bred strömbandbredd: 70 kHz
– Skydd för AC- och DC-kortslutningar till jord
– Termiskt skydd med parolekrets
– Hög strömkapacitet: 4A
– Brett matningsintervall 16V-60V
– Interna utgångsskyddsdioder
– 94 dB rippelavvisning
– Kraftpaket TO-220 i plast

[exmag]

Det är verkligen frestande med linjenätaggregat. Jag har räknat på vad det skulle kosta med +-20v. Jag kommer upp i mellan 500 och 1000kr bara för nätaggregatet varvid transformatorn är den dyra komponenten. Det blir för dyrt!

Däremot kan det gå med +24v switchat aggregat. Ett sådant kan man få för under 200kr färdigbyggt snyggt paketerat i en låda.

Utanpåliggande:
https://www.amazon.se/V-TAC-VT-22078-pl ... C71&sr=8-7

För inbyggnad:
https://www.amazon.se/JZK-str%C3%B6mf%C ... 71&sr=8-15

Dessa har betydligt större effekt än vad jag behöver. Går man ner ytterligare i effekt kanske det blir ännu billigare.

[paa]

Den här ger väl ca 30W vid 8 Ohm:

https://www.brl.se/sv/artiklar/gas-beat-602.html

[RogerGustavsson]

Fanns det inte några monosteg baserade på LM3886 hos Thomann för typ 500 kr? Nej, lite dyrare var de visst, https://www.thomann.de/se/the_tamp_pm40 ... nmodul.htm

[exmag]

Den här ger väl ca 30W vid 8 Ohm:

https://www.brl.se/sv/artiklar/gas-beat-602.html

Jag var inte riktigt tydlig i första inlägget. Det skall vara en förstärkare man bygger själv inklusive kretskort och den skall ha en spänning på 12v.

[exmag]

Fanns det inte några monosteg baserade på LM3886 hos Thomann för typ 500 kr? Nej, lite dyrare var de visst, https://www.thomann.de/se/the_tamp_pm40 ... nmodul.htm

Ändå billigt för en sådan. Skall monteras direkt på högtalare nära terminalen.
Dock faller den bort för mig.

[paa]

Den här ger väl ca 30W vid 8 Ohm:

https://www.brl.se/sv/artiklar/gas-beat-602.html

Jag var inte riktigt tydlig i första inlägget. Det skall vara en förstärkare man bygger själv inklusive kretskort och den skall ha en spänning på 12v.

Ska du bygga själv för att spara pengar eller för att det är kul?

[exmag]

Den här ger väl ca 30W vid 8 Ohm:

https://www.brl.se/sv/artiklar/gas-beat-602.html

Jag var inte riktigt tydlig i första inlägget. Det skall vara en förstärkare man bygger själv inklusive kretskort och den skall ha en spänning på 12v.

Ska du bygga själv för att spara pengar eller för att det är kul?

Jag utvecklar hela tiden högtalarmätapparten Matrojig. Nu kan den driva högtalare med 2-3 watt men funderar på att kunna mata med 5 Watt eller mer. Eftersom vem som helst skall kunna bygga den vill jag hålla nere priset och att den skall vara lättbyggd. Men,ja, det är också för att det är kul!

[exmag]

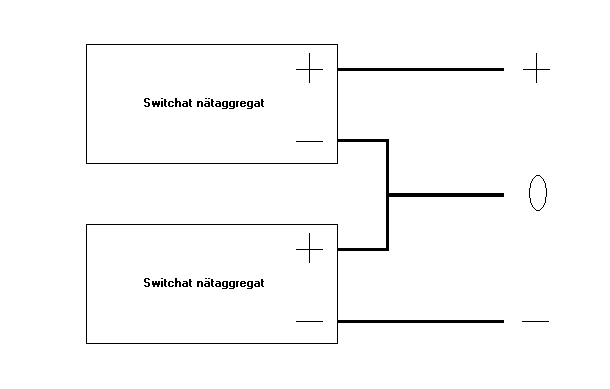

Jag har funderat ett tag på dubbel matningsspänning. När jag räknar på det blir det dyrt, dvs den större kostnaden i en Matrojig skulle vara strömprylarna. Men om man använder dubbla färdiga switchade nätaggregat och kopplar ihop dem så att man får dubbel matningsspänning skulle det bli mycket billigare. Går det?

Så här? På annat sätt?


Om detta går skulle det bli mycket billigare med dubbel matningsspänning.

[Lasse-]

Blir det inte rippel av sådanna där switchade nätaggregat som stör resten av elektroniken eller

[exmag]

Blir det inte rippel av sådanna där switchade nätaggregat som stör resten av elektroniken eller

Jo, det blir det men jag har lärt mig att bemästra det någorlunda. Jag lägger in ett motstånd på 10ohm i serie på plussidan och det mesta försvinner. Om man vill få bort ännu mer lägger jag två 10ohms motstånd i serie och mellan dem en kondensator på ca 2000uF till jord. Tyvärr så klarar inte alla nätaggregat detta utan börjar pulsera vid de lägre frekvenserna. För att hindra pulserandet lägger jag in en diod i serie och en kondensator på omkring 7000uF mot jord.

[exmag]

Ett switchat nätaggregat för 120kr som man skulle kunna använda två av för att få dubbel matning:
https://www.amazon.se/KingLed-str%C3%B6 ... =8-18&th=1

Finns också färdiga switchade nätaggregat med dubbelutmatning. Har inte hittat någon lämplig ännu.

[Lasse-]

En sån här byggsats då.


https://www.googleadservices.com/pagead ... EFg&adurl=


Trafo går ju att hitta begagnat på Tradera som inte är så dyr

Här finns det ringkärnetransformatorer om man letar. https://www.google.com/url?sa=t&rct=j&q ... -53Vg4X2Jv

[exmag]

En sån här byggsats då.


https://www.googleadservices.com/pagead ... EFg&adurl=


Trafo går ju att hitta begagnat på Tradera som inte är så dyr

Här finns det ringkärnetransformatorer om man letar. https://www.google.com/url?sa=t&rct=j&q ... -53Vg4X2Jv

Ja, jag har kikat på det alternativet. Om det var bara till mig själv hade jag inte tvekat. Men jag skall lägga upp byggmanualer för alla som vill bygga då vill jag att nätaggregatet skall vara så lite att pilla med som möjligt eftersom det handlar om 230volt.

Två switchade aggregat för 100kr/st ger +-24v ut (om de går koppla ihop). Det blir lite att pilla med 230volt också men mindre än ovan.

[exmag]

Det står om LM3886 "Den absoluta maximala matningsspänningen är ±42V" men i databladet står det 84 volt. Betyder det då att databladets min 20 volt betyder min +-10 volt?
I så fall hamnar vi i en helt annan situation! Det finns billiga switchade aggregat som är på +-15 volt. I sådana fall kan man använda den till både mikrofonförstärkaren och slutsteget.
https://www.meanwell-web.com/en-gb/ac-d ... f%23pt-45c
https://www.meanwell-web.com/en-gb/ac-d ... f%23rt-50c
https://www.meanwell-web.com/en-gb/ac-d ... %23pd-2515

Det jag inte förstår av ovanstående hur man kan ha olika ampere på - och +, "+15Vdc at 2.3A -15Vdc at 0.5A".

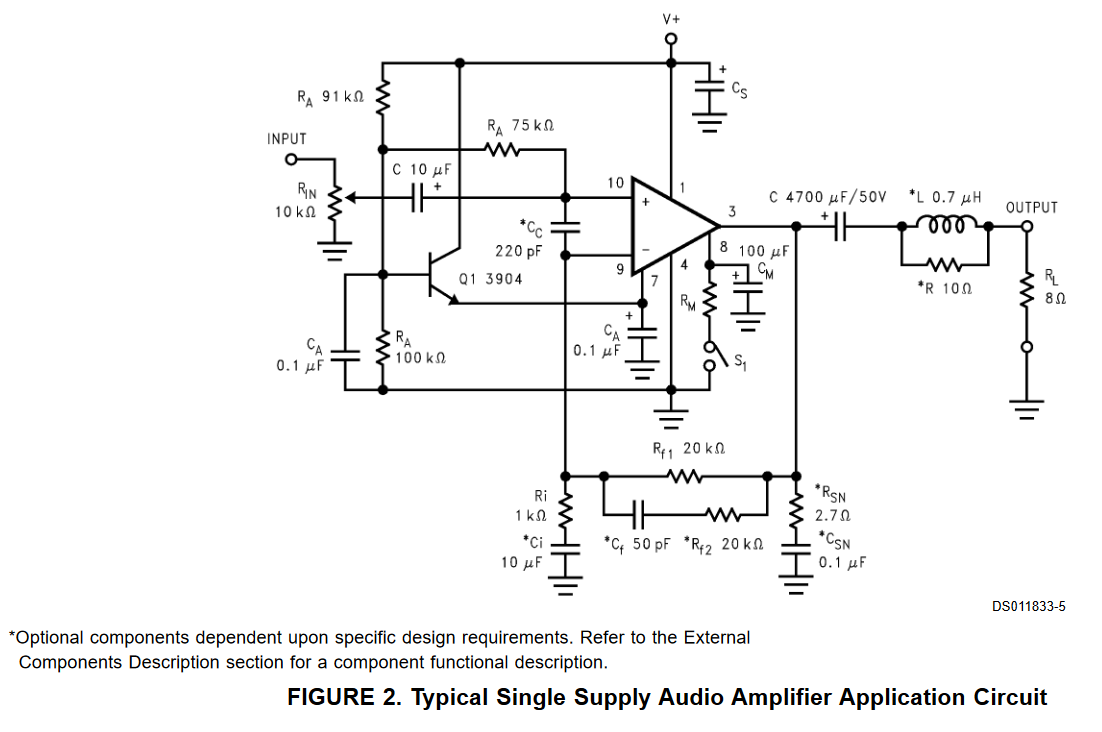

Man kan också koppla LM3886 för att drivas med bara enkel ström. Nätaggregatet måste minst ge 20 volt i sådana fall.
https://www.amazon.se/Mean-Well-LRS-50- ... C60&sr=8-1


[Eri]

Denna först. från Thomann har jag använt under många år nu. Fungerar alldeles utmärkt. https://www.thomann.de/se/the_tamp_pm40 ... nmodul.htm

[Kraniet]

Denna först. från Thomann har jag använt under många år nu. Fungerar alldeles utmärkt. https://www.thomann.de/se/the_tamp_pm40 ... nmodul.htm

Tangband moddade väl sin också så den blev ännu mer linjär?

[exmag]

Denna först. från Thomann har jag använt under många år nu. Fungerar alldeles utmärkt. https://www.thomann.de/se/the_tamp_pm40 ... nmodul.htm

Lite dyrt men man slipper en massa jobb. Om jag skulle bygga ett slutsteg till mig själv skulle jag ta en allvarlig funderare kring denna.
Nu skall den sitta i en mätapparat och risken är att den inte får plats. Jag ser exempelvis att den är 483 mm bred. Kan det verkligen stämma för den är ju 155 mm djup och bredden ser ut att vara bara 20-30 mm mer. Alltså bredden borde vara under 200mm inklusive fästena undertill.

[Johan_Lindroos]

Givetvis är det angivna måttet helt fel.

[exmag]

Givetvis är det angivna måttet helt fel.

Ja, det såg konstigt ut med att den skulle vara en halv meter bred.

[exmag]

Jag vill påminna om inledningen att jag söker ett slutsteg, integrerad (IC-krets), på 5-10 watt. 5 Watt går utmärkt. Jag använder nu TDA2003 som skall ge 7 watt men med mycket distorsion. Jag använder den till 2 watt och då är den riktigt tyst. Om jag skall gå upp till 5 watt med lika låg distorsion kanske slutsteget skall vara på 15-20 Watt. LM3886 kanske är för mycket för att bara nå 5 Watt. Finns det andra kretsar som kan nå 15-20Watt som har låg distorsion och enkel strömförsörjning?

Jag har verkligen läst på om dubbel strömförsörjning. Naturligtvis är det att föredra men kostnaden springer iväg ordentligt. Bara trafon kostar mer än resten. Om jag använder enkel strömförsörjning (singel supply) står det berg av strömförsörjning och bara väntar på att användas, flera är gratis för de flesta har det hemma i skrotlådan. Nya kan man köpa för runt 100 lappen som kan ge upp till 24volt ut.

Alltså behöver jag en IC-krets med enkel strömförsörjning likt TDA2003 men som kan ge 15-20watt ut (eller däromkring) varvid jag bara kommer använda upp till 5Watt med låg distorsion.
Har sökt flera dagar intensivt men det verkar som att man slutade utveckla sådana för 10-20 år sedan för allt jag hittar är från år 2000 +- 10 år.

Skämtsamt:
Utvecklingen försvann med intresset. På den tiden vräkte det in folk som ville komma med tips mm men idag är det tyvärr väldigt tyst och ibland helt dött. Intresset liknar utvecklingen av IC-kretsar för ljud. Jag måste erkänna att jag tröttnat lite, kanske går jag med tiden över till något annat intresse istället med mer aktion.

[RogerGustavsson]

Givetvis är det angivna måttet helt fel.

Ja, det såg konstigt ut med att den skulle vara en halv meter bred.

Dimensions (WxHxD) 155x166x55.5 mm

[exmag]

Givetvis är det angivna måttet helt fel.

Ja, det såg konstigt ut med att den skulle vara en halv meter bred.

Dimensions (WxHxD) 155x166x55.5 mm

Det ser mer riktigt ut!

[exmag]

Vad sägs om LM1875?

[exmag]

Vad sägs om LM1875?

Ingen som känner till denna krets?
Den får lovord ute på nätet. Kan ge 20watt men jag skall bara använda den till 5-10watt. Eftersom den har lägre distorsion vid högre effekter (som TDA2003) kommer jag begränsa ingångsnivån så att förstärkaren tvingas jobba på en högre nivå för lägsta distorsion men ändå bara 5-10 watt ut. Det är det knepet jag använder för att få ner distorsionen för TDA2003 som jag använder idag. Dock måste jag då gå upp från 12v som idag till 24volt.

[Michael]

Den går ju inte med 12V, som du tidigare skrev. Jag kollade ti, men de verkar bara ha stereo kretsar.

Jag tänker på gamla ic som satt i bilstereo, t.ex. TDA2030. Dock verkar TDA2050 bättre, då den kan gå på 12V. Undra om den skulle gå att använda i en sådan där koppling där en fin OP placeras innan den, men återkoppling efter effektkretsen. Har sett sådana kopplingar med LM3886.
...men det kräver nog en hel del utvecklingsjobb. Plus att de där TDA kretsarna verkar vara utdöda.

//Michael

[exmag]

Den går ju inte med 12V, som du tidigare skrev. Jag kollade ti, men de verkar bara ha stereo kretsar.

Jag tänker på gamla ic som satt i bilstereo, t.ex. TDA2030. Dock verkar TDA2050 bättre, då den kan gå på 12V. Undra om den skulle gå att använda i en sådan där koppling där en fin OP placeras innan den, men återkoppling efter effektkretsen. Har sett sådana kopplingar med LM3886.
...men det kräver nog en hel del utvecklingsjobb. Plus att de där TDA kretsarna verkar vara utdöda.

//Michael

Ja, TDA verkar vara utdöda. TDA2003 kom 1981 om jag inte minns fel och de andra är inte mycket nyare.
Jag är beredd att gå upp till 24v och då kan jag använda LM1875.
https://www.amazon.se/LED-n%C3%A4taggre ... 91&sr=8-94

Den går att använde med enkel strömförsörjning och ger ca 20watt ut. Jag kommer dock att bara använda 5watt ut men låta den jobba med hög förstärkning eftersom den har mindre distorsion då (precis som TDA2003). Alltså, LM1875 verkar intressant. Den kan också jobba med en OPA på ingången och då sänka distorsionen ännu mer.

[Michael]

Bygga egna 230 grejor bör undvikas. Speciellt bör du inte ha instruktioner för andra hur bygga med det. Bättre bygga lågspänningsgrejor och använda färdiga 'godkända' kraftaggregat. DC 12 volt är väl lämpligt, ty många har nog sådana liggandes. För fanns 12AC till halogen lampor, men tror det nu för tiden är switchade aggregat. Annars hade ju 12AC givit dig lite högre spänning och även möjlighet till plus/minus.

//Michael

[exmag]

Bygga egna 230 grejor bör undvikas. Speciellt bör du inte ha instruktioner för andra hur bygga med det. Bättre bygga lågspänningsgrejor och använda färdiga 'godkända' kraftaggregat. DC 12 volt är väl lämpligt, ty många har nog sådana liggandes. För fanns 12AC till halogen lampor, men tror det nu för tiden är switchade aggregat. Annars hade ju 12AC givit dig lite högre spänning och även möjlighet till plus/minus.

//Michael

Exakt så jag tänker!
Man vill inte vara ansvarig för att någon glömt dra ur kontakten när fingrarna är ner och rotar bland kablarna...
Det är orsaken till att jag rekommenderar switchade färdigbyggda nätaggregat. Nästa Matrojig kan det dock bli så att jag går en medelväg. Dvs, ett färdigbyggt nätaggregat men man måste själv skruva fast nätkabeln. Dock kommer jag inte ha någon instruktion för det utan istället hänvisa till nätaggregatets kopplingsmanual.
kanske en sådan här:
https://www.amazon.se/Docooler-100-240- ... DD8S&psc=1

Eller kanske en som man inte behöver koppla själv:
https://www.amazon.se/CLD-6524-T3-ER-N% ... 56&sr=8-14

[Maarten]

Om man vill mäta distorsion i element är det bra om förstärkaren kan klämma ur sig minst 12 men gärna 16 V TRMS.
Mätning vid 2,83 V är ju minimum och högre spänningar ger en mer utförlig bild av elements beteende.

Jag förstår att den ska vara portabel men valet av kretsar bör gärna även beakta ovan.

Gott kämpat för övrigt.

[exmag]

Om man vill mäta distorsion i element är det bra om förstärkaren kan klämma ur sig minst 12 men gärna 16 V TRMS.
Mätning vid 2,83 V är ju minimum och högre spänningar ger en mer utförlig bild av elements beteende.

Jag förstår att den ska vara portabel men valet av kretsar bör gärna även beakta ovan.

Gott kämpat för övrigt.

Ja, den är på 12v idag. Går jag under 5 volt tvärdör den.

[Michael]

Du kan aldrig få ut 12! Du matar med 12 och skulle du ha en helt förlust fritt idealiskt slutsteg, helt utan spänningsfall någonstans (varken i kablar eller transistorer). Så skulle det max kunna bli 4,2 volt. 12 delat med roten ur 2 och sedan delat med två för att du har enkel matning.

[exmag]

Du kan aldrig få ut 12! Du matar med 12 och skulle du ha en helt förlust fritt idealiskt slutsteg, helt utan spänningsfall någonstans (varken i kablar eller transistorer). Så skulle det max kunna bli 4,2 volt. 12 delat med roten ur 2 och sedan delat med två för att du har enkel matning.

Jo, men det jag beskrev var ur nätaggregatet. Innan strömmen når förstärkeriet försvinner en del av spänningen i filtren mot det switchade nätaggregatets toppar över 2khz och en delförsvinner i filtret mot "motorboating". Fram till slutsteget och mikrofonförstärkaren kommer ca 10,8 volt.

[Maarten]

Vilket då blir max ca 3,8 V ut enligt Mikaels enkla formel ovan. Dvs, du blir då hänvisad till att mäta endast på låga nivåer.

[Lassen]

Här är ett kit med TDA2050, så helt utdöda verkar de inte vara... eller så har de något restlager de inte blir av med
https://www.soundimports.eu/en/sure-ele ... 31161.html

[exmag]

Vilket då blir max ca 3,8 V ut enligt Mikaels enkla formel ovan. Dvs, du blir då hänvisad till att mäta endast på låga nivåer.

Vad vi talar om ärTDA2003, dvs den jag använder idag. Den drivs endast av singel supply och kan drivas med 8-18v på det sättet.

Hur som helst fungerar mitt system förträffligt med lite över 10v.

[exmag]

Här är ett kit med TDA2050, så helt utdöda verkar de inte vara... eller så har de något restlager de inte blir av med
https://www.soundimports.eu/en/sure-ele ... 31161.html

Ja, det är korrekt, de tillverkas fortfarande men om jag inte har helt fel är det piratkopior. Men de fungerar bra de också, jag har testat lite olika tillverkare och kan inte se någon nämnvärd skillnad.

[Michael]

Hur som helst fungerar mitt system förträffligt med lite över 10v.

Nej, det är helt omöjligt...
eller ursäkta, det var lite surt skrivet. Vi säger så här istället:

Du har missförstått. Vi pratar om utspänningen. Alltså spänningen som slutsteget kan mata in i högtalaren.
Vi pratar inte om matningsspänningen (kraftaggregatet) till slutsteget.

//Michael

[exmag]

Hur som helst fungerar mitt system förträffligt med lite över 10v.

Nej, det är helt omöjligt...
eller ursäkta, det var lite surt skrivet. Vi säger så här istället:

Du har missförstått. Vi pratar om utspänningen. Alltså spänningen som slutsteget kan mata in i högtalaren.
Vi pratar inte om matningsspänningen (kraftaggregatet) till slutsteget.

//Michael

Ja, jag talar om spänningen in till slutsteget. Spänningen ut ur slutsteget har jag inte mätt men effekten ligger på omkring 2Watt (TDA2003), av det kan man räkna ut spänningen om det är intressant för någon. Jag siktar nu på omkring 5Watt ut från ett slutsteg och har då valt att använda 24v (22-23v efter filter)in i slutsteget.

[Michael]

Jag kanske bör upprepa att du bör undvika bygga med 230V. Jag rekommenderar extern trafo. Hmm, inser nu att de är inte så lätta att få tag på! Jag köpte FRIWO FE4830 engång i tiden och upplevde de som tysta. Alltså en bula som sätts i vägguttag och ger växelström (med andra ord en transformator i låda med stickkontakt). Nu hittar jag bara denna:
kjell.com 44893 Tufvassons 12V 20W 300kr
tme.eu Breve/Tufvassons PFS 20S 230/11.5V 185kr

...men nu funderar du ju på att köra på 24VDC, då finns större utbud med externa nätaggregat.

//Michael

[exmag]

Jag kanske bör upprepa att du bör undvika bygga med 230V. Jag rekommenderar extern trafo. Hmm, inser nu att de är inte så lätta att få tag på! Jag köpte FRIWO FE4830 engång i tiden och upplevde de som tysta. Alltså en bula som sätts i vägguttag och ger växelström (med andra ord en transformator i låda med stickkontakt). Nu hittar jag bara denna:
kjell.com 44893 Tufvassons 12V 20W 300kr
tme.eu Breve/Tufvassons PFS 20S 230/11.5V 185kr

...men nu funderar du ju på att köra på 24VDC, då finns större utbud med externa nätaggregat.

//Michael

Håller med, jag funderar allvarligt på detta med lämpligheten att uppmana folk fingra på 230v.
Det finns en mellanväg att gå:
https://www.amazon.se/DC-adapter-v%C3%A ... =8-20&th=1
Kommer kanske använda en sådan. Billig är den också.
Man kan montera in en sådan på bilden i lådan och låta kontaktbrunnen sitta åtkomlig från utsidan. Så hade jag det i min test-Matrojig innan jag monterade in batterier. Nu har jag nätaggregatet på utsidan som laddar batterierna och ger ström samtidigt när den är inkopplad.

[exmag]

Vad kan gå fel att göra om enkel ström till dubbel ström (singel supply to double supply)?

Image 1.png (74.5 KiB) Visad 1506 gånger

https://www.youtube.com/watch?v=Mk8TN9OjywM

Kan "V0" kopplas till jord i schemat ovan?
Varför är enkel ström sämre att använda än dubbel ström?

[Michael]

Det senare nätagget av de två du länkat till är nog att föredra. Ty det förra kan ha skyddsjordat utgång och då får du jordloop, om datorn också är skyddsjordad. Men varför knöla in den i lådan, bättre utanför. Ur säkerhet och regelverk. Finns även 'väggbula' sorten.

//Michael

[exmag]

Det senare nätagget av de två du länkat till är nog att föredra. Ty det förra kan ha skyddsjordat utgång och då får du jordloop, om datorn också är skyddsjordad. Men varför knöla in den i lådan, bättre utanför. Ur säkerhet och regelverk. Finns även 'väggbula' sorten.

//Michael

Ja, jag är inne på att det blir den senare.

[exmag]

Regniga dåliga dagar har jag suttit och läst på nätet om ersättare till TDA2003 som jag idag använder. Målet är att få ut lite mer effekt, upp mot 10Watt. Kravet är att den skall drivas med enkel ström på +24v. Dubbelström, alltså +-12v går inte eftersom jag uppmuntrar fler att bygga Matrojig och då vill jag inte att någon skall rota i starkström.

Det står klart att jag måste använda +24v för att gå vidare.
Ett annat problem är att de IC jag läst om inte längre tillverkas. De som säljs av de som inte längre tillverkas är nästan alla dåliga kopior av originalet och i flera fall är det bara omdöpta sämre kretsar som säljs.

Jag skulle helst vilja använda TDA2050 för den har lägst distorsion men den tillverkas inte och de som finns är nästan alla dåliga kopior.
LM3886 är en mycket mer potent IC än de andra jag tänkt men denna verkar inte heller tillverkas så de som finns kan vara dåliga kopior.
LM1875 verkar tillverkas fortfarande och finns i stora lager hos seriösa återförsäljare. Det får alltså i nuläget bli en LM1875 men som med övriga här ovan är den en gammal konstruktion.


Min fråga till er som kanske kan detta är följande:
- Finns det inte någon nyare bättre krets som tillverkas nu än TDA2050, LM3886 och LM1875?
-
-
-
-

[Kalejdokom]

Har du funderat på NAD 208? Det är ju ändå Faktiskt.io!

Jag kan tyvärr inget om elektronik, men hoppas att du hittar rätt pryl för ditt projekt!

[exmag]

Har du funderat på NAD 208? Det är ju ändå Faktiskt.io!

Jag kan tyvärr inget om elektronik, men hoppas att du hittar rätt pryl för ditt projekt!

Tack, det verkar vara en riktigt bra förstärkare mätmässigt. Tyvärr är det IC-kretsar jag är ute efter men tack för att du svarade, det är annars snålt med svar nu för tiden.
