Dali (202-)7

[Nattlorden]

Recap: Köpte ett par billiga Dali 7 för att ha oömma partyhögtalare till sonens studentskiva.

Status på högtalarna:
* Buckliga mid-dome:ar
* Basar bytta till något en liten stund till okänt
* Bokfanéret overmålad i vitt och troligen monterades inte frontarna med kardborr från början?
* Lite sprickor och repor finns

Svar på mail till Dali om originalelementen:

Woofer - Peerless KDH100/831616

Midrange - Vifa D75MX41-08

Tweeter - Peerless D19TD03-08

Filter enl. Dali:

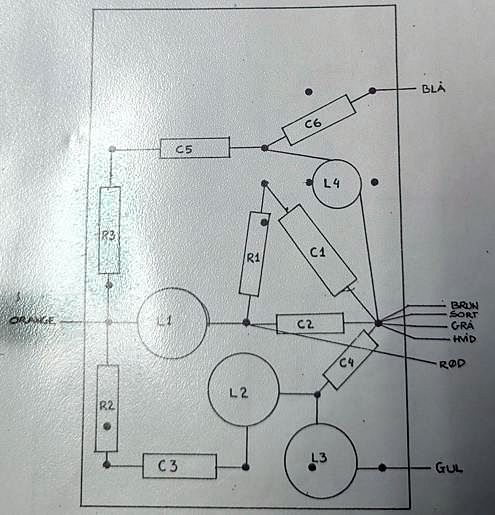

Filter från Dali


Inspektion ger:
Bas Röd / Svart
Mellanregister Vit / Gul
Diskant Blå / Grå

Röd ingång - Orange
Svart ingång - Brun

Kondensatorerna enl. Dali skall vara:

C1 - 40 uf
C2 - 18 uf
C3 - 6,8 uf
C4 - 10 uf
C5 - 4,7 uf
C6 - 4,7 uf

Borde vara en god idé att byta dessa. Frågan är väl bara om och hur mycket det behöver pillas på i samband med elementutbyte.

Skickat förfrågan till Peerless om data på orginalbasen, men jag har inte ens fått bekräftelsemail på att kontaktsidan hos dem faktiskt fungerar. Någon som har en riktig mailadress dit?

Byta av mid-domen till Scan Speak D7608-920010 DISCOVERY är ju en no-brainer - skulle tycka att det är just mid-domen + 10"-are som är DNA:t i högtalarmodellen.

SEAS 19TFF1 (H0737-08) tycker jag ser ut som ett intressant element, även SEAS 19TAFD/G (H0532-08) finns i tankarna... hade kanske varit förstavalet om det var 7A som skulle moderniseras?

Basen är ju svårare, men tanken just nu går ju till SLS-10:an.... Det är ju inget dumt element direkt...

-----

Men sen behövs det ju hittas på något mer så det blir något mer speciellt av dem.... har lite tankar på att dra dit en ny baffel... dock vore det ju synd att göra av med Dali-loggan.
En annan sak jag länge gillat, även om det inte har några direkta tekniska meriter, är en skinnklädd baffel.

Ha roligt med dem är huvudsaken här... sen får det gärna bli så vettigt det kan.... men vissa ovettigheter kan få lov att ske om det är roligt nog.

Får ta tid också... därför kläckte jag projektnamnet Dali 2027.

Fritt fram för att spåna!

Jag kan dock säga att någon plan att bygga helt nya kabinett INTE är en parameter. Modda, ja - nybygga, nej.

[Nattlorden]

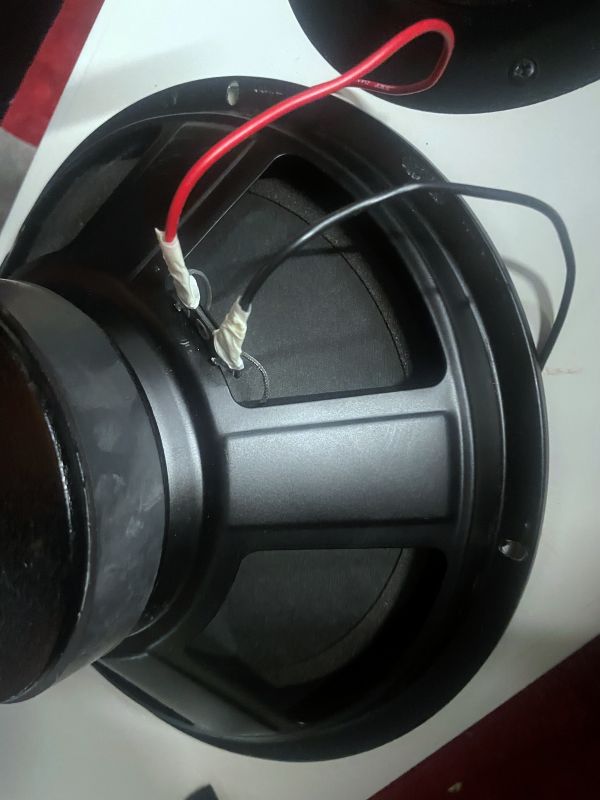

Vad det sitter i i basväg nu är precis lika stort mysterium efter att ha skruvat ur ett.

Det är en plåtkorg, magneten är inte speciellt stor. Ingen form av märkning alls, inget klistermärke. Största ledtråden (på att det inte är något bättre element) är nog att det bara har fyra skruvhål...

[Imperial-Blomman]


[Nattlorden]


[Imperial-Blomman]

Ja de där va inget ja känner igen.

[Nattlorden]

Nej, det är nog svårt... Om högtalaren är 38? år gammal så finns det ju möjligheter att det är länge sedan basarna byttes... så det kan ju vara ett element som är sedan väldigt lång tid ur sortimenten.

[Nattlorden]

Kabelfärgerna kompletterade i förstaposten

[ChristianAndersson]

Spoiler:

Visa

Salvation Dali

[Nattlorden]

Hmm... undrar om de möjligen skickat schema för 7A? Eller har de gömt några komponenter någon annanstans? Det stämmer nämligen inte helt, saknar en resistor högst uppenbart.... kanske bara är Zobel som fattas.... får avkoda det fysiska mer noga och se...

[Nattlorden]

Ja, filtret stämmer utöver förutom RC parallellt basen, som jag klassat som Zobel.

Finns det någon vettig anledning att dessa skulle vara satta på själva originalbasen, typ att de skulle individanpassats? Eller är det troligare att detta är en senare revision på filtret jag fått? (Eller att man förenklat bort det till 7A?)

[Kraniet]

SLS-basen behöver ju relativt stor låda med sina T/S.

Alternativ i samma prisklass kanske kan vara denna
https://www.soundimports.eu/en/sb-acous ... l38-4.html

Eller denna
https://www.soundimports.eu/en/dayton-a ... 270-8.html

För lite mer pengar är ju Scan-Speak 26W ett givet val
Fyra eller 8ohms version beroende på
https://www.soundimports.eu/en/scan-spe ... 34g00.html

[Nattlorden]

Denna som är 8-ohmnaren då antar jag?
https://www.soundimports.eu/en/scan-spe ... 34g00.html

[Nattlorden]

Tyvärr är inte SB Acoustics SB29NRX75-8 något alternativ - den får helt enkelt inte plats!

[Nattlorden]

SLS-basen behöver ju relativt stor låda med sina T/S.

Vilken parameter är problemet? Vas är mindre än ex. SB:n du länkade?

[Kraniet]

SLS-basen behöver ju relativt stor låda med sina T/S.

Vilken parameter är problemet? Vas är mindre än ex. SB:n du länkade?

QTS är ju ganska högt så det blir en bökig avrullning.
Men har du tänkt ska användas med EQ är det väl ett mindre problem.

Nåt annat man skulle kunna göra är att montera en extra magnet bak på motorn. Det ska kunna öka magnetstyrkan med ca 10% och sänker då QTS som resultat.

Men Scan-Speak basen har ju betydligt lägre distorsion så det är ju ett bättre alternativ helt klart om priset inte är en faktor.

[Nattlorden]

SLS-basen behöver ju relativt stor låda med sina T/S.

Vilken parameter är problemet? Vas är mindre än ex. SB:n du länkade?

QTS är ju ganska högt så det blir en bökig avrullning.
Men har du tänkt ska användas med EQ är det väl ett mindre problem.

Nåt annat man skulle kunna göra är att montera en extra magnet bak på motorn. Det ska kunna öka magnetstyrkan med ca 10% och sänker då QTS som resultat.

Men Scan-Speak basen har ju betydligt lägre distorsion så det är ju ett bättre alternativ helt klart om priset inte är en faktor.

Har petat in data i en "räknare" på nätet och tycker inte det ser ut att bli så stor skillnad. Testat fråga AI också och den tycker jag tappar nivå under 70 med 26W i förhållande till SLS.

Volymen efter jag höftat bort mellanregistret och så borde ligga kring 54 liter. Porten är på 7cm och idag ligger den på 12cm längd, men funderar att byta till 20cm med trattar.

[Kraniet]

Här finns vad som sägs vara T/S för originalbasarna

https://techtalk.parts-express.com/foru ... parameters

Lite underligt att de skulle använt ett element på 16 ohm. Jag undrar om det verkligen är rätt.

[Nattlorden]

Här finns vad som sägs vara T/S för originalbasarna

https://techtalk.parts-express.com/foru ... parameters

Lite underligt att de skulle använt ett element på 16 ohm. Jag undrar om det verkligen är rätt.

Klipper in det så det inte försvinner:

Ok. I have it. Not everything but if somebody need it :

Impedance (Z) 16 ?
Resonant frequency (fs) 35 Hz
Max. frequency range f3-? Hz
Music power ? WMAX
Power rating (P) ? WRMS
SPL (1W/1m) ? dB
(Cms) 0.47 mm/N
(Mms) 44 g
(Qms) 3.23 ~ 4.84 ( fixed 4.00 )
(Qes) 0.42
(Qts) 0.38
(Vas) 73 l
(Re) 10?
(BL) 15.2 Tm
(Le) ? mH
(XMAX) ? mm
(Sd) 330 cm^2

DALI 7A Woofer in 53 liter at 36 hz ; -3 db at 35 hz

Impedansen är tveksam, men annars ser det definitivt rätt ut för lådstorlek och QB3-avstämningen. Mycket rimligt att det stämmer och mycket mycket god pusselbit. 26W blev högaktuell då!

[Nattlorden]

Då var det beställt:

D7608/920010 Discovery

Seas H0737-08 - 19TFF1 - Prestige tweeter

26W/8534G00 Discovery

SAMT för att prova lite mer åt 7A-hållet också:

Seas H0532-08 - 19TAFD/G - Prestige tweeter

[Chris71]

Då var det beställt:

D7608/920010 Discovery

Seas H0737-08 - 19TFF1 - Prestige tweeter

26W/8534G00 Discovery

SAMT för att prova lite mer åt 7A-hållet också:

Seas H0532-08 - 19TAFD/G - Prestige tweeter

Jag kan inte svara för valet av alla komponenter, men den där basen är nog bland det mest underskattade man kan hitta så om du har koll på beräkningarna så kommer det rocka ordentligt.

[Nattlorden]

Från fantastiska worldofhifi.dk... Ur Hi-fi og Elektronik nr 12 1986:

[Nattlorden]

1795 DKK 1986 (per styck, det är ju Danmark....) motsvarar 12000 SEK idag. Så det hade varit mycket högtalare för pengarna idag med. Om det vore så enkelt som valutakurs, dvs.

[sammel]

Kul projekt

[Kraniet]

Ja är det nån som hittar ett par beggat är det bara slå till.
Jag köpte ett par för några hundringar. Bytte skumkanter sen spelade de fint.
Låter väldigt bra de där original. Ångrar att jag gav dom till min oansvarige bror..

[Nattlorden]

Ja är det nån som hittar ett par beggat är det bara slå till.
Jag köpte ett par för några hundringar. Bytte skumkanter sen spelade de fint.
Låter väldigt bra de där original. Ångrar att jag gav dom till min oansvarige bror..

Förstår det!

Ja, de är ju mer prisvärd med originalbas i - även om den behöver ny kant. Nu var det ju inte just dessa som letades efter, utan vad som helst rimligt som partyhögtalare till studentskivan...,. hade lika gärna kunnat bli Cerwin om där funnits ett par prisvärda i trakterna... eller någon av de senare 107/109.

Men dessa var roliga eftersom de var en av de modeller som omskrevs mest i Hifiklubbens katalog när jag hittade dit första gången. Möjligen redan uppgraderade till 7A då.... skulle sparat alla katalogerna, det har jag ångrat flera ggr nu.

[Nattlorden]

Alla komponenter på filtret genomgångna nu. Spolen i diskantgrenen förvånade fram tills jag tänkte på skrivningen om assymmetriska lutningar i filtret som står i manualen. Har visst med spridningsanpassning att göra.
Tycker dock inte jag ser någon liknande mellan bas och mid.

Tror att mellanregistret kommer att vara lite 'het' mot 26W, så jag har beställt hem några olika motstånd så det kan trimmas lite med - även för diskanten då som "knock-on-effect" om jag sänker mid.

[Nattlorden]

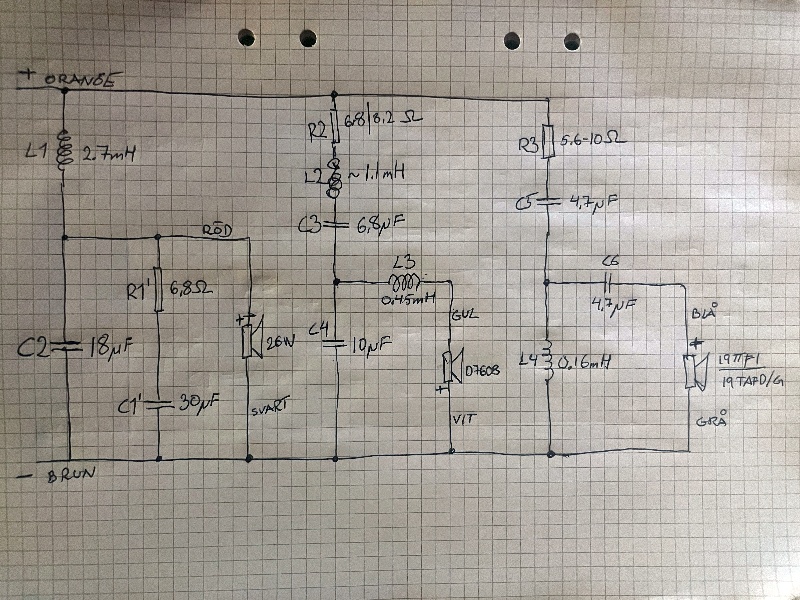

R1' och C1' är nya värden för 26W

R2 hade originalvärde 3.9 ohm
R3 hade originalvärde 4.9 ohm

resterande är samma som original (förutom högtalarelementen naturligtvis)

[Nattlorden]

Fanns ju ett pyttediagram i den gamla artikeln som hade varit rolig att ha lite bättre variant av. Nu var det inte många pixlar kvar av det och gråskala hjälpte inte till. Blev naturligtvis katastrof även för ChatGPT på den... men i ett antal steg, som att jag fick utläsa vad texterna på axlarna egentligen skulle säga.... och att bara skala upp bilden ett antal ggr... och sen att manuellt färgmarkera runt kurva för respektive del... så till sist hamnade vi här. Orkade inte be om lite extra smoothing på summeringen, så det får vi stå ut med. Naturligtvis är precision tappad mot det som trycktes i tidningen en gång, men som kuriosa och hyffsad approximation så:

[Nattlorden]

nu funkar mitt näthotell igen och med det de länkade bilderna ovan

[Imperial-Blomman]

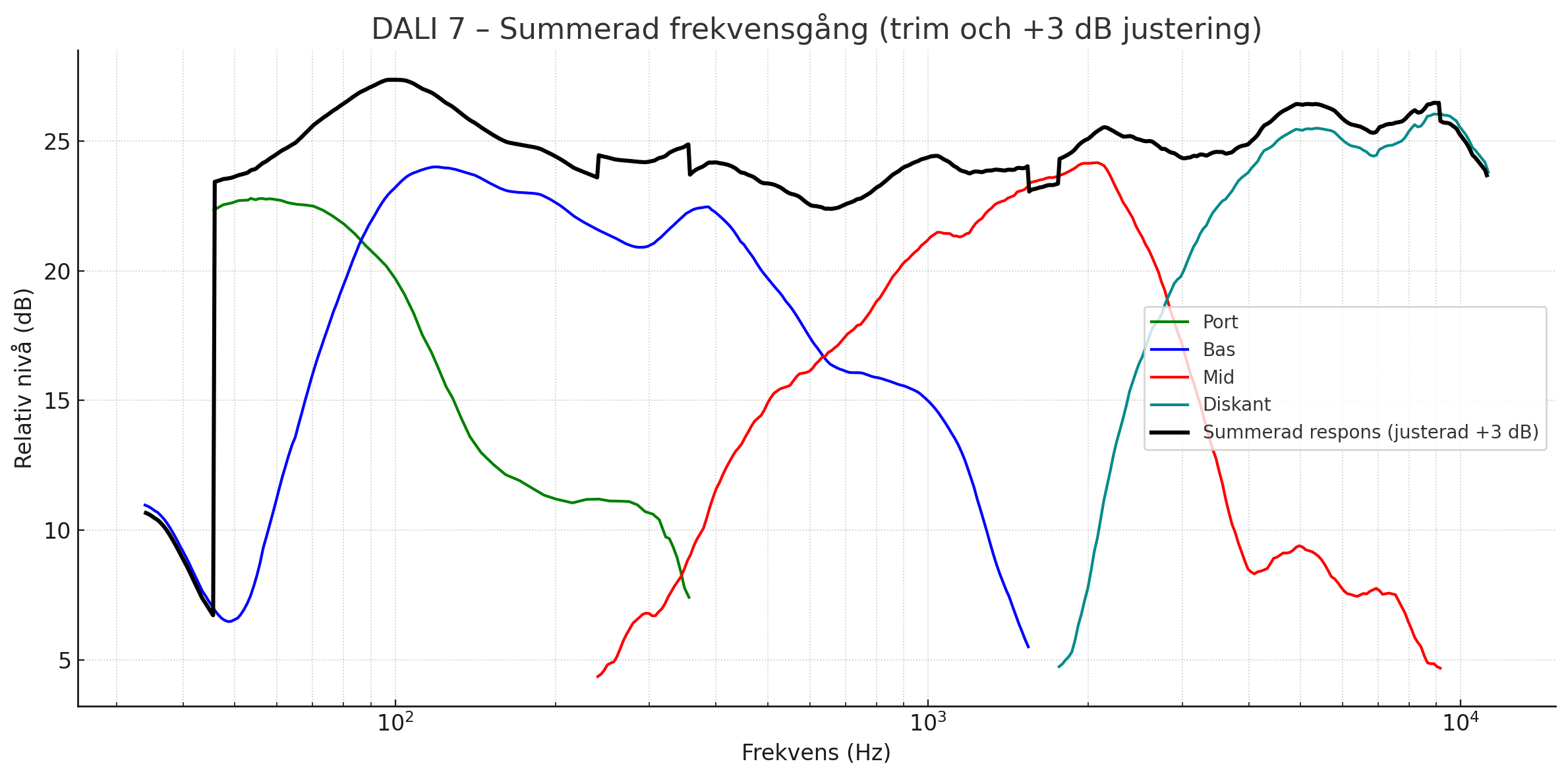

Den svarta kurvan ser lite lustig ut.
Men de blir nog en rolig party högtalare.

[Nattlorden]

Den svarta kurvan ser lite lustig ut.
Men de blir nog en rolig party högtalare.

Troligen summerade den inte kurvorna du ser, utan grunddatan innan smoothing. Inget viktigt oavsett, mest för att se vad som funkade eller inte. Andra kurvor på frekvensgång ser rakare ut. Vi får se vad det blir av det.

[Nattlorden]

Slipat lite på toppen på den ena nu. Inte för att jag betvivlat det, men det är definitivt ljus bok precis som etiketten. Om faneren är användbar eller det fanns någon allvarligare anledning till målningen återstår att se.

[Nattlorden]

Kanske hittat en fanerspricka på sidan. Men där var märken och repor i lacken oavsett, så hade velat slipa ned oavsett. Kanske jag vill behålla sprickan oavsett, efter 38 år är lite krigsärr inte fy skam.

I Japan förekommer ju att man lagar sönderslagna gamla vaser med guld i limningen för att göra något vackert utan det annars tråkiga.

[Nattlorden]

Grovslipat 60grit med batteridriven slipmus. Här jobbas det med små medel....

[Bill50x]

Du kan ju såga ut loggan och fälla in den i den utanpåliggande baffeln. Och förstås fälla in en motsvarande stor bit i det utsågade.

/ B

[Nattlorden]

Du kan ju såga ut loggan och fälla in den i den utanpåliggande baffeln. Och förstås fälla in en motsvarande stor bit i det utsågade.

Andra skulle säkert kunna få något sådan't snyggt. Hade bara blivit katastrof om jag gav mig på det. Men tack för tanken.

[Nattlorden]

Tyvärr var det lagersaldofel, så jag fick inte tag i planerad baffel, så nu får del bli färgmässig omplanering.

[Nattlorden]

Små knappnålsstora lackprickar kvar efter lackrengöring, men ser så pass mycket bättre ut än jag vågat hoppa på.

Skall bli en slipomgång till men finare papper och en annan rengöring innan de så småningom får olja, så några till försvinner nog då.

[Nattlorden]

Hmm.... oväntat problem.... fräsen funnen, men jag hade väntat att håljiggen satt på. Hade varit så duktig att den tagits av och fräsen ned i sin "väska". Så då är frågan.... VAR tyckte jag det var ett bra, säkert och logiskt ställe att lägga undan jiggen för 14 år sedan?

[Nattlorden]

Då är element, delningsfilterkomponenter ( förutom de spolar som återanvänds ) och portar hemma.

Bli inte blåst! Använd AeroPort

Det var den mest 70/80-taliga produktreklamen jag sett på lääääänge!

[Nattlorden]

Hittade mina gamla hifiklubbentidningar - de som jag valt att spara - den äldsta, förutom ett speciellt högtalarbyggnummer, är nr.15 och då hade redan 7A hunnit ersätta.

[Nattlorden]

Det blir en rödtonad akacia-front och bokfaneret skall få sig om omgång med Rubio Red Velvet och förhoppningsvis blir det en ok färgmatchning med det.

Originalporten sitter besynnerligt placerad strax under och i mitten mellan två stag, definitivt en kompromiss gjord där en gång i tiden. Jag behöver försänka för "tratten" på utsidan oavsett, så jag kommer att flytta ned porten marginellt, men jag kommer oavsett vilket kapa ur stagen lite grand för att få plats med innertratten och ge något lite mer andrum.

[NADifierad]

Kul att du bygger och renoverar Nattis .
Den där Dali-modellen gick jag och suktade efter, för länge sedan.
Jag var ett tag väldigt fascinerad av mellanregisterdomar.
Jag gjorde ett tidigt bygge med en Coral- Dome….

[Nattlorden]

Tack.
Ja, den där fascinationen av middome har väl jag också haft sedan dess och tyckt varit tråkigt att det inte använts oftare...

Nej, men titta vad som skymtar på omslaget här då!

[Nattlorden]

Hade hoppats på att ytterdiameter på aeroporten var stor nog att kunna sätta centrum för cirkelfräs precis under, men det fungerar precis inte, så det får bli att montera en plugg i för att kunna centrera den nedfräsningen.

Lite klent med officiell info om porten, men att räkna trattarna som 4cm verkar stämma efter att ha mailat Michael Carlsson (macaudio), slår inte på mer än någon mm, men det kan lika gärna vara mätfel på min hand när jag mätte från markeringen.

[Nattlorden]

Alla nya filterkomponenter mätta och inga avvikelser så stora att någon skulle behöva ersättas eller sättas någon kompensation ihop med. Dessutom kan jag para bättre av dem jag har flera av.

Gamla portarna avkapade med Dremel så jag kan komma åt att sätta en plugg för att kunna göra portnedfräsningen.

Har kapat ur stagen runt kommande portmynning och en bit bakåt - 3 hålborr med 60mm-hålsåg och lite lätt slip efter - inget som vinner några designpriser. Liten extravinst i att få tillbaka lite av den innervolym som en längre port upptar - men definivt ingen fullständig kompensation.


Kardborrbanden som häftats över frontmonteringshålen bortplockad, så kan slipa lite på fronten också. Gissar att några pinnar knäckts på frontskydden - alla är definitivt borta. Möjligen har skyddet legat an middomen sedan och bidragit till buckligheten på dem.

[Chris71]

Här känner ett litet tips om du hade velat komma lite närmare orginalet.

https://hifitorget.se/visa_annons.php/2 ... 222443.htm

[Nattlorden]

Här känner ett litet tips om du hade velat komma lite närmare orginalet.

https://hifitorget.se/visa_annons.php/2 ... 222443.htm

Tack. Körde en jämförelse, men de 26W jag redan köpt passar bättre på i princip alla punkter - utöver ytterdiametern på korgen.

[Nattlorden]

Har känts som det skulle regna hela dagen idag, men det har inte kommit något.

Började bli lite dåligt med ljus nu, men hann slipa fronten på den andra också:


De har helt uppenbart använts ett bra tag i originalfinish med front på - tydlig blekning även efter att lackfärg slipats av.

Hade det inte varit för märken efter häftpistol på kardborr och att nya basen inte rimligen skulle gå att försänka utan förstöra yttre fanerkanten, så hade de faktiskt varit i skick nog. Så det verkar inte som det ligger någon skada bakom, förutom på frontskyddet då.

[Imperial-Blomman]

De där ser bra ut.
Kul att dom får nytt liv.

Btw, limma i mindre trä bitar på insidan av baffeln nu när du e igång

[Nattlorden]

De där ser bra ut.
Kul att dom får nytt liv.

Btw, limma i mindre trä bitar på insidan av baffeln nu när du e igång

Om jag skall limma på en full baffel utanpå så är det nog överkurs. Dessutom är det mer innervolym som skulle behövas, inte mindre.

[Bill50x]

Om jag skall limma på en full baffel utanpå så är det nog överkurs. Dessutom är det mer innervolym som skulle behövas, inte mindre.

Det lär inte bli mindre innervolym av att du limmar på en yttre baffel...

Men gör så är:
Såga till en ytterbaffel som täcker fronten utom området kring loggan. Mått så att du får lika myckt luft ovanför loggan som under. Gör en snygg avrundning av ytterbaffelns nedersida.
Vill du öka på innervolymen, såga ur en del av innerbaffeln. Det hela kommer ändå bli en mycket stabilare konstruktion.

/ B

[Nattlorden]

Det var att limma på bitar inuti jag svarade på.

Siktar på att fixa till en ny logga.

Nä, det får bli som det är... men funderar på att lägga i mer isolering och göra dem lite "virtuellt större" på så sätt - där är ett par outnyttjade utrymmen för det.

[Nattlorden]

Om det inte redan är krångligt nog, gör det krångligare!

Har sedan tidigare strul lagt in hos DHL att lämna på servicepoint direkt utan att försöka leverera. Gick inte denna gången, det enda valet var NÄR jag ville få det.
Jobbade hemifrån i fredags, så mellan 8-14 skulle funka, men jag behövde hämta sonen, så var hemifrån en kvart... hade satt lapp med telefonnummer och att de fick ställa paketet, men det blev felleverans av det. Kunde inte ringa och boka om förrän idag. Kunde fortfarande INTE få det till servicepoint pga hur avsändaren köpt leveransen (!!!), däremot har jag fått lagt in fullmakt till underleverantör att de får ställa paketet. Får se imorgon om det lyckats något bättre då....

Det är en burk olja, inte reaktorstavar....

[Imperial-Blomman]

Ja dom e rätt fyrkantiga DHL.
Men Postnord e värre.
