LM3886 från HongKong

[Gastone]

Jag har fått ihop min GlennClown och du ska nog inte ha högre utspänning på trafon än 2 x 20VAC då det ger 28VDC efter likriktning.

För och nackdelar har diskuterats i min tråd: HÄR

[n3mmr]

R1= 1 Ohm verkar väldigt stort
Inte finns det nån Zobel-länk heller, så viss förbättringspotential finns det alltså!

Precis som i tråden kort till LM3886T har jag också köpt några kort till LM3886-förstärkare på ebay.

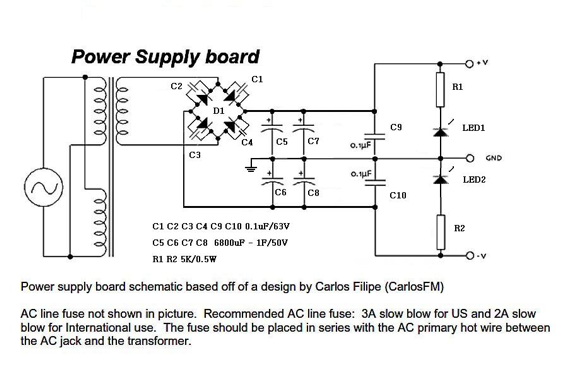

Bifogat amp-korten och nätdels-kortet får man två kretsscheman med enkla komponentvärden.

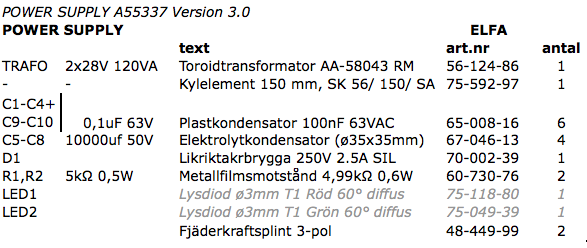

Efter ett par kvällar på ELFAs hemsida har jag nog fått ihop de flesta komponenterna men det är ett par som jag inte hittat eller med säkerhet kan välja rätt.
Då jag är en amatör när det gäller DIY-elektonik skulle jag väldigt gärna vilja ha lite hjälp från er proffs...



R1 och C5 kan jag inte hitta...



Frågan är om D1 250V 2,5A är rätt...

Hittar ni sen fler fel så ös på med tips och kritik.

[RogerGustavsson]

Nu verkar det schemat vara annorlunda på såväl ingång som utgång jämfört med den diskussion som förekom för ett par år sedan i samband med gruppköpet av kort och kretsar. På ingången vill man nog ha en HF-filtrering och en filmkondensator (som inte behöver vara så stor som 22 µF). Volymkontrollen kan ersättas av ett motstånd. På utgången en Zobel ner till jord, kanske 2.7 Ohm/2 W följt av 0.1 µF som visas på annat håll*. R1 behövs inte.

*http://www.chipamp.com/docs/lm3886-manual.pdf
