Aerob försöker bygga ett par högtalare...

[-Martin-]

En sån såg har jag också :)

Verkar ganska poppis ändå även fast den kostar runt 5k

Min används flitigt nu för att renovera hallen och kapa pärlspont
Jäklar så rakt och snyggt det blir

Ja, jag är då jäkligt nöjd med min i alla fall! Men efter att ha stått och sågat
vid mitt hemmabyggda sågbord en hel del så börjar suget för ett MFT3 växa till
nästan orimliga proportioner. Och i morgon får jag lön också...

Eller så bygger man ett eget...

[Aerob]

Jag uppdaterade bilden längre upp i tråden. Nya komponenter för diskant utan wg är kondingar 4,7uF och 5,6uF. Och en spole på 0,33mH.

Du byter L2 till 0,33mH, men sedan undrar jag vilka kondingar man byter.
C1 är redan 4,7uF, ska den vara densamma och så byts C2 till 5,6uF?

[Aerob]

En sån såg har jag också :)

Verkar ganska poppis ändå även fast den kostar runt 5k

Min används flitigt nu för att renovera hallen och kapa pärlspont
Jäklar så rakt och snyggt det blir

Ja, jag är då jäkligt nöjd med min i alla fall! Men efter att ha stått och sågat
vid mitt hemmabyggda sågbord en hel del så börjar suget för ett MFT3 växa till
nästan orimliga proportioner. Och i morgon får jag lön också...

Eller så bygger man ett eget...

Fint bygge, lite seriösare än mitt! Men jag ser inga T- och V-profiler på det...

[DanNorman]

Aerob: Det är alternativ till C2, om du kör utan waveguiden. Köp både 4,7uF och 5,6uF och testa, var min tanke
Det blir bara C2 och eventuellt L2 som byts med diskantmonteringen.

[Aerob]

Aerob: Det är alternativ till C2, om du kör utan waveguiden. Köp både 4,7uF och 5,6uF och testa, var min tanke
Det blir bara C2 och eventuellt L2 som byts med diskantmonteringen.

Ok, då vet jag! Har beställt spolar och motstånd nu, kondingarna tar jag från Elfa.
Om allt vill säg väl så kanske det provspelas inom någon vecka. Tack än en
gång för hjälpen, det är uppskattat.

[-Martin-]

Fint bygge, lite seriösare än mitt! Men jag ser inga T- och V-profiler på det...

Tack för de positiva orden!

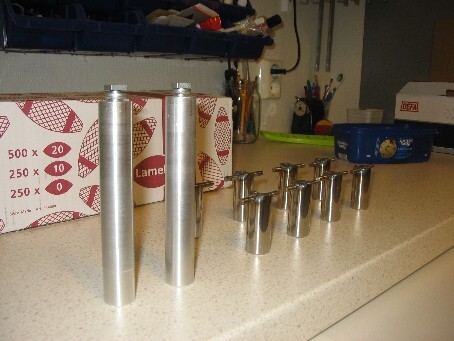

Klarar mig dock utan Festools profil-kanter (för det var väl det du menade?) Har lite hemmagjorda "Bench-dogs" till hjälp istället:

De till höger är "vanliga" dogs (nåja nästan i alla fall ) med lätt presspassning i hålen och de till vänster är "Rail dogs" som fixerar skenan vinkelrätt (t ex). Samt att jag ju också har hålen i "sidan" på bordet för att kunna fästa detaljer vertikalt mm.

[Aerob]

Det verkar som om du har kommit upp med en så gott som fullgod ersättare
till MFT/3, om man bortser från profilerna då. Hade varit kul att se hur det
fungerade i praktiken. Onekligen ett par kronor besparade för din del!

[Aerob]

Förresten Dan, vilken/vilka komponenter i filtret styr baffelstegskompensationen?

[DanNorman]

Spolen L1. Funderar du på att labba med hur mycket baffelstegskomp det ska vara?

[Aerob]

Nja, egentligen inte, försöker bara ta tillfället i akt att lära mig något också!
Vad innebär då en ökning/minskning av induktansen L1 på tonkurvan?

[DanNorman]

L1 är ju även en del av delningen av basen uppåt i frekvens, så dels blir baffelstegskompen mindre och delningen mot diskanten hamnar högre. Ändrar man L1 måste man alltså designa om hela filtret i princip. Jag kanske orkar visa simuleringar på det senare

[Aerob]

L1 är ju även en del av delningen av basen uppåt i frekvens, så dels blir baffelstegskompen mindre och delningen mot diskanten hamnar högre. Ändrar man L1 måste man alltså designa om hela filtret i princip. Jag kanske orkar visa simuleringar på det senare

Absolut, om du känner dig up for it det vill säg!

Delar till delningsfilter verkar dröja, satans europe-audio med världens minsta lager...
