Vad skall jag bygga?

av **pewe_mfka** » 2011-12-08 10:02

Hej jag har rensat källaren lite och hitta två gamla lågpris 10" baselement, har ingen info om dem, men funderar på att bygga nått lite kul av dem. Kanske en liten hembio subbas.

Någon som vet hur jag skall gå tillväga?

Någon som har någon ritning på kul bygge?

Jag är helt ny på detta, som ni märker, men man måste ju börja någonstans, ellerhur =D

av **MagnusÖstberg** » 2011-12-08 10:51

Alla lådor måste göras efter elementets behov.

Börja med att skriva så mycket som möjligt om dem här i tråden

av **pewe_mfka** » 2011-12-08 12:16

MagnusÖstberg skrev:Alla lådor måste göras efter elementets behov.

Börja med att skriva så mycket som möjligt om dem här i tråden

Jag får läsa på elementen se vad jag kommer fram till är det saker man kan fysiskt mäta konstorlek, talspole, vikt?

av **UrSv** » 2011-12-08 12:23

Börja med att tala om vad det är för element. På det här forumet finns det både Googlevirtuoser och papperssamlare...

av **pewe_mfka** » 2011-12-21 12:17

UrSv skrev:Börja med att tala om vad det är för element. På det här forumet finns det både Googlevirtuoser och papperssamlare...

Det är ett par gamla Zachry Boxer 10" hjälper det?

av **Ragnwald** » 2011-12-21 12:54

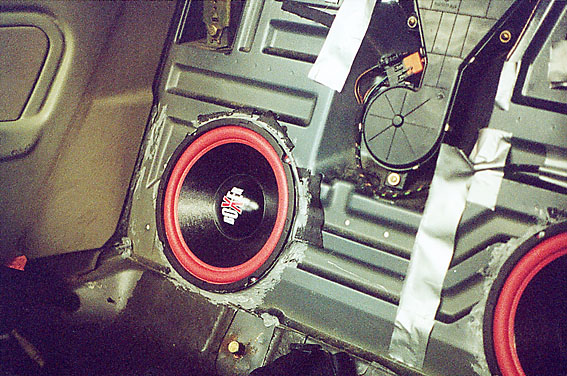

Tycks vara en bilbas.

av **LypsylateX** » 2011-12-21 21:33

Elementdata bör kunna hittas här: http://80.254.240.160/ElementDb/index.aspx

av **pewe_mfka** » 2011-12-23 15:27

Ragnwald skrev:Tycks vara en bilbas.

precis dessa är det :)

av **Kicken** » 2011-12-23 19:10

Hittade lite parametrar här http://www.thielesmall.com/database.asp#

Vas: 203.3l
Qts: 0.17
Fs: 24Hz
Känslighet: 93.8dB
Pmax: 250W
Xmax: 1.5mm

Med det xmaxet blir ingen glad!

av **pewe_mfka** » 2012-01-03 10:34

Kicken skrev:Med det xmaxet blir ingen glad!

Så alla mår bäst av att jag hivar dem? =D

av **Fjonkalicious** » 2012-01-03 10:42

Du kanske kan göra soffskakare av dom?

av **Anders_A** » 2012-01-03 11:56

Kan xmax på 1,5mm verkligen stämma? Verkar helt sjukt att göra sådana basar, speciellt när upphängningen ser så väl tilltagen ut.

av **celef** » 2012-01-03 12:04

jag tror inte dom där parametrarna stämmer, det är mer brukligt att qts ligger runt 0.6-1.2 och fs runt 30-40hz på liknande element

Vas: 203.3l
Qts: 0.17
Fs: 24Hz

av **pewe_mfka** » 2012-01-11 10:36

Kicken skrev:Hittade lite parametrar här http://www.thielesmall.com/database.asp#

Vas: 203.3l
Qts: 0.17
Fs: 24Hz
Känslighet: 93.8dB
Pmax: 250W
Xmax: 1.5mm

Med det xmaxet blir ingen glad!

kan någon förklara vad värdena står för?

av **paa** » 2012-01-11 11:19

Vas är den ekvivalenta volymen, dvs hur stor luftvolym som ger lika stor fjädring som membranupphängningen. Är en funktion av fjädringsstyvhet och membranyta.
Qts är resonansens totala godhetsvärde, inräknat elektrisk och mekanisk dämpning. (Högre är vanligen sämre men lagom är bäst)
Fs är resonansfrekvensen för membranets massa mot membranets fjädring, utan låda.

Känslighet brukar mätas vid 1W eller 2.83V.
Pmax är vad elementet tål för effekt.
Xmax är hur långt talspolen kan slå (i en riktning) utan att den kommer ur magnetfältet så mycket att kraften minskar. Det är en viktig parameter om den ska kunna spela högt och distorsionsfritt i låga registret.

av **Kalejdokom** » 2012-01-11 13:08

pewe_mfka skrev:kan någon förklara vad värdena står för?

De tre första parametrarna används ofta av enklare beräkningsprogram för att ta fram lämplig volym på låda och avstämningsfrekvens. I det här fallet har vi ett exempel på varför det är olämpligt att blindt lita på siffrorna för sådana beräkningar. Resultatet ger i det här fallet en låda på knappt 12 liter, avstämd till 60Hz. Förmodligen inte helt optimalt för det elementet.

Jag har alla gamla Ljudia-kataloger hemma. Förmodligen finns det t/s-parametrar angivna där. Jag kan kolla hur de stämmer med de som redovisas här i tråden.

av **Kalejdokom** » 2012-01-12 20:19

Nu har jag kollat i Ljudia-kataloger anno 1994 & 1995. T/s stämmer med ovan angivna. Märkligt dock att Boxer 12" har högre Fs än 10". Jag skulle inte lita på dessa parametrar för lådkonstruktion.

Enligt katalogen passar elementet i basreflexlåda på 25-50 liter. 50 liter med underavstämning på ca 45 Hz skulle möjligen funka enligt Win-ISD. Bygg en testlåda...

av **Max_Headroom** » 2012-01-13 13:09

Kalejdokom skrev:Enligt katalogen passar elementet i basreflexlåda på 25-50 liter. 50 liter med underavstämning på ca 45 Hz skulle möjligen funka enligt Win-ISD. Bygg en testlåda...

Det är väl ungefär dessa storlekar som 10" basar brukar bo i i bilar.

Funkar i bil.

av **Kicken** » 2012-01-14 19:44

Kalejdokom skrev:Enligt katalogen passar elementet i basreflexlåda på 25-50 liter. 50 liter med underavstämning på ca 45 Hz skulle möjligen funka enligt Win-ISD. Bygg en testlåda...

Funkar säkert helt ok.
