Hur slipa stror trattradie i baslåda?

[Fredrikb72]

Jag håller på att bygga profX-4 som jag ritat själv med Ingvars godkännande av måtten. Jag kommer troligtvis använda två portar, baffeln består av 22mm + 19mm = 41mm där portarna / porten ska sitta så det finns material till en stor radie.

Problemet är vilket verktyg använder jag för att göra radien??

[MagnusÖstberg]

Radien skall inte vara för stor, större är inte bättre utan kan vara klart sämre.

Varför inte bara försänka porten som ingår i kittet, och om du tänker göra en egen lösning bör den vara likadan som orginalet, eller så bör du låta Ingvar bedömma dina tankar.

[Fredrikb72]

Jag har inte köpt något kit utan bygger egna som jag själv vill att de ska se ut, radien kommer göras exakt som den "ska" vara men tror du Ingvar är den ända som vet vilket verktyg som kan användas så ska jag fråga honom, tack för tipset.

[Naqref]

Eftersom radien är så stor så går det väl knappast med en normal fräs. Möjligen en bänkfräs. Eller svarv. Eller nc-fräs. Oavsett vilket så är det inte det lättaste att göra.

[MagnusÖstberg]

Okej, du har alltså inte några portar utan tänker fräsa ut det i MDF-skivorna.

När jag gjorde mina integrerade portar gjorde jag det något enklare för mig. Jag tror det går betydligt fortare och blir enklare.

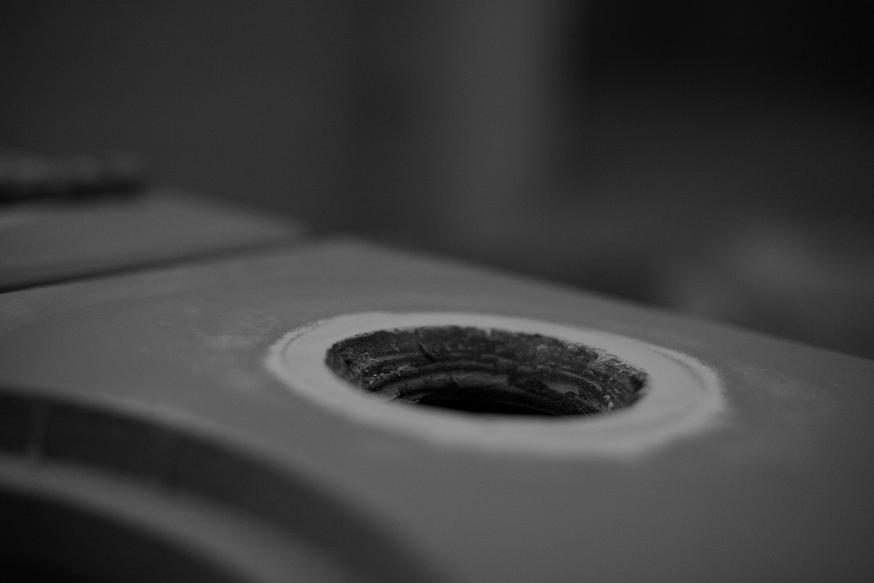

Försänkte porten 0,5mm under baffelytan och spacklar upp till baffelnivån med 2-komponentspackel (portänden på plats, limmad på plats):


Skar och slipade fram en anslutande radie till baffeln:


Hela lådan sprutspacklades med Biltemas primer vilket gjorde att lacken (hade ruggat plasten i porten lite innan med sandpapper) fäste på både port och lådor


Slutresultatet efter lackering med nån vit nyans (lackade med elektrisk spruta i källaren):

[boom]

Eftersom radien är så stor så går det väl knappast med en normal fräs. Möjligen en bänkfräs. Eller svarv. Eller nc-fräs. Oavsett vilket så är det inte det lättaste att göra.

Frovena portarna dom fräste man ner med en vanlig fräs så radien finns men den blir dyr.

[MagnusÖstberg]

Alla portar kan väl fräsas ner, det handlar väl snarare om att han inte vill att det skall synas att man gjort det?

[phon]

Problemet är vilket verktyg använder jag för att göra radien??

Jag fräste radien direkt i lådmaterialet på en OA6, med en vanlig fräsmaskin. Lite spackla, slipa och måla så blev det bra.

[Fredrikb72]

Tack för tipsen, jag ville alltså göra en exakt kopia av radien på ett plaströr.

Det duger inte med ungefär eller handslipa 8st hål. De tips Nagref gav är ungefär de jag själv tänker på men inga maskiner jag har tillgång till, min förhoppning var istället något egettillverkat kopieringsverktyg till handöverfräsen eller ett egettillverkat stål / verktyg till borrmaskinen.

Magnus dina lådor ser riktigt fina ut, att jag inte vill sänka in och integrera plastportarna är för att jag (eller vet då jag jobbar med sådant i mitt yrke) tror det blir problem då den feta plasten är näst intill omöjlig att spackla på (även med plastprimer under), sedan vill jag även undvika sjunkningar.

Jag tror jag kör på Ingvars originalportar.

[MagnusÖstberg]

Jag har inte haft det minsta problem med varken insjunkningar eller lackeringsproblem.

Men klart det är enklare att köra med orginalportarna utan att göra något med dem. Jag ville ha orginalport utan att den var synlig

[boom]

http://www.subwoofer-builder.com/flare-it.htm
