linkwitz sub eq filter.

av **Ivil** » 2011-08-10 13:22

Hej!

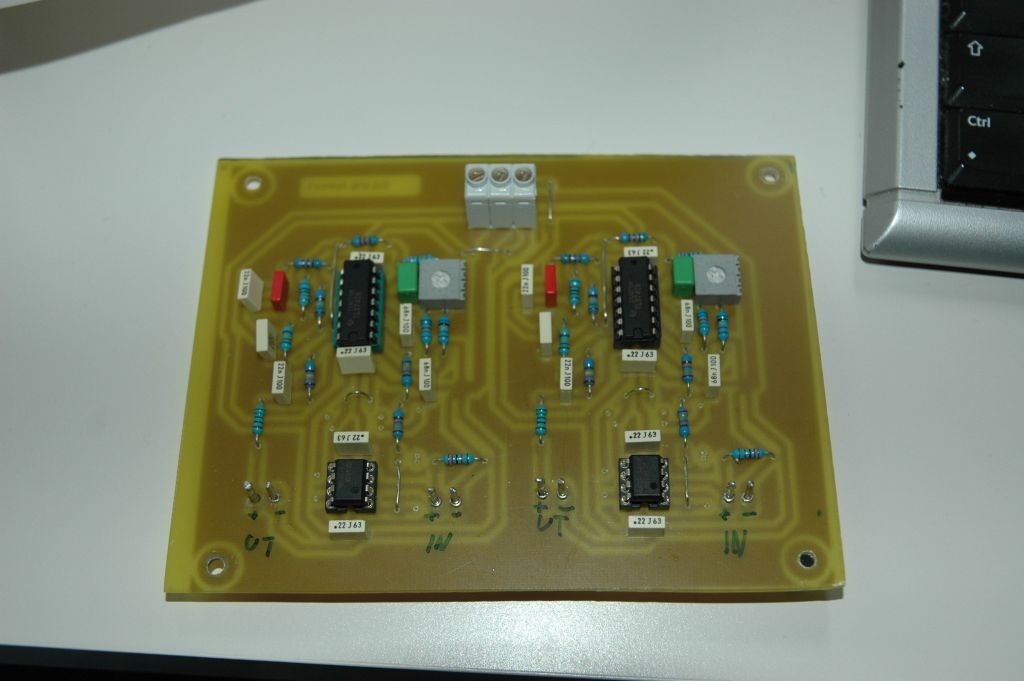

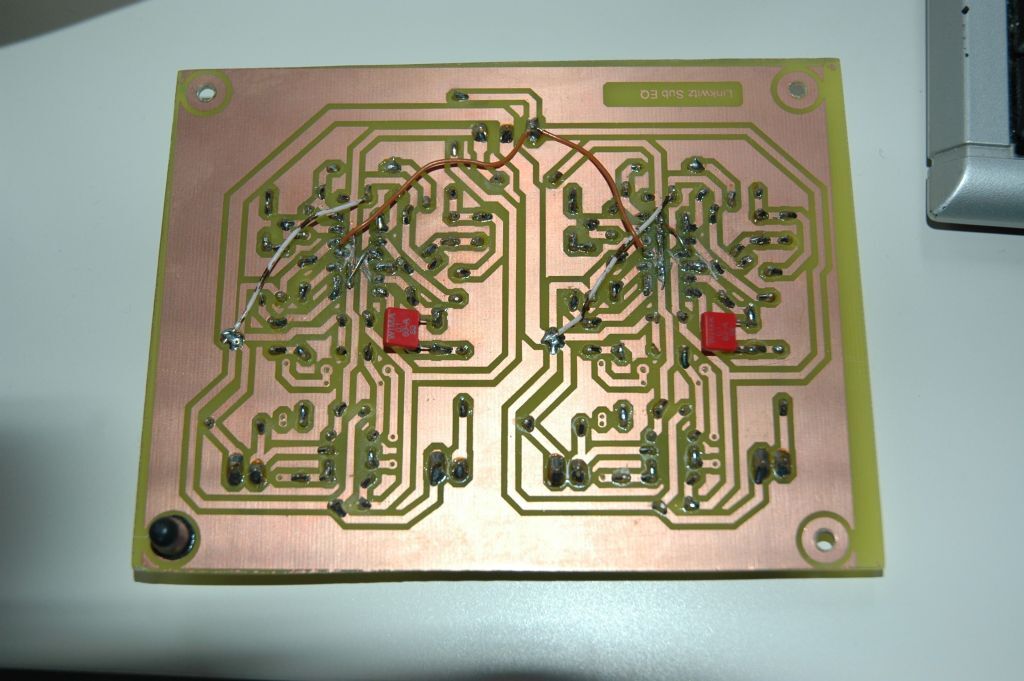

Jag fick för ett par månader sedan ett par dipol-subbar av Radelius och fick även med ett linkwitz sub eq filter som jag inte förstår mig på.

Är detta filter anpassat specifikt för Phoenix Dipole Woofer - 1 eller hur funkar det? Jag äger även ett par Thor subbar utan filter och funderar om jag kan använda detta filter till dem?

/Andreas

av **Ragnwald** » 2011-08-10 20:56

Dessa filter är skräddarsydda för ett specifikt system (högtalare+låda).

Men du kan göra en impedansmätning av ditt bassystem med ex Limp och sen lägger du in systemQ och en målkurva i Linkwitz Exelark, så vips ser du vilka komponenter du ska byta ut, för att få filtret att korrigera enligt dina önskemål. Några kondingar och några motstånd, torde inte kosta många kronor.

av **Ivil** » 2011-08-12 12:57

tack! var som jag misstänkte då. Med mina begränsade el-kunskaper så kanske det blir ett köp av en minidsp istället

av **boom** » 2011-08-12 17:12

Ivil skrev:tack! var som jag misstänkte då. Med mina begränsade el-kunskaper så kanske det blir ett köp av en minidsp istället

Ett mycket klokt val.

av **radelius** » 2011-08-12 21:39

Fråga konstruktören

Det är ett par Linkwitz desigande filter till hans Phoenix subbar. Lådorna du fick är också hans design men inte med samma element eftersom jag bedömde att lådan i sig påverkar ljudkurvan mer än själva elementen. Tycker det funkade hyffsat.
http://www.linkwitzlab.com/xo_eq.htm

av **Ivil** » 2011-09-13 13:34

Nu har jag sagit till och köpt mig en minidsp. Hur tusan skall jag få till filtret? har inte en aning om hur kurvan skall se ut...

av **Nefilim** » 2011-09-15 23:45

Ingen kunnig som kan svara på frågan?

av **Kalejdokom** » 2011-09-16 08:34

Här finns nog en del nyttig info:

http://www.faktiskt.se/modules.php?name ... sc&start=0

av **Ivil** » 2012-06-05 07:58

Hej på er!
Nu har jag skaffat mig ytterligare en minidsp och tänkte använda den till Radelius dipolsubbar baserade på Phoenix subbar. Basarna som användes var SW12 från Hifikit. Nu till min fråga.
Med mina thor lyckades jag hitta massa parametrar på linkwitz hemsida, men med dessa så hittar jag ingenting...

Jag länkar till exceldokumentet för att fylla i kurvan till minidspn http://www.minidsp.com/images/fbfiles/f ... 101026.zip

Finns det någon klok person som vet hur jag skall göra för att få till detta så är jag oerhört tacksam!

av **nuffe** » 2012-06-05 10:16

Dipol bas faller 6 dB per oktav. Detta måste man kompensera med en
kurva som ökar 6 dB per oktav. Med MiniDsp är det ganska lätt.

En svårighet är att veta från när man ska kompensera, ex 100, 200 eller
300 Hz. Det måste finnas mycket effekt, ett low shelving filter suger i
sig en hel del.

I mina dipoler kompenserar jag från 250Hz. Delning mellan bas och
toppar ligger vid 80Hz. Det kan vara en fördel att ej fullfölja kompensation
hela vägen ned till 20Hz, för att ej överstyra baselementen och få en
mer naturlig avrullning.

Jag vill även minnas att Linkwitz dipolbas är en så kallad H-bas.
Vill minnas att H-bas ej behöver så mycket kompensation. Vilka toppar
har du tänkt dig?

När du har en MiniDsp bör du även läsa miniDsp tråden:
http://www.faktiskt.se/modules.php?name ... highlight=

Där finns en hel del nyttigt att lära.

Jag hoppas detta blir en början för att få till det bra.

Henrik

av **radelius** » 2012-06-05 12:49

När jag byggde dessa högtalare så kopierade jag som tidigare sagts Linkwitz filtret rakt upp och ned som en start. Visst spelar elementparametrar in men jag bedömde det som att själva högtalarkostruktions effekter som större. H- konstrutionen fallen som nämnts med 6dB från ca 100Hz vilket ärmlätt att korrigera. Sedan har lådkonstruktionem i sig en peak någonstans runt 200Hz vilket inkluderas för i filtret, andra har plockat
Ner den med gullfiber i lådan. Sedan är det brant avsärning som gäller så väl uppåt som nedåt. Har för mig att filterkurbor ligger på herr Linkwitz hemsida vilket borde vara en bra utgångspunkt för din dsp. Det
Jag skulle labba med är brytpunkten för 6dB fallet, börja vid 100Hz och flytta succesivt ner mot 70Hz.
Gillar du karaktären kan det vara bärt med lite dyrare element, eller
fler

Lycka till

av **Ivil** » 2012-06-05 22:03

Om jag delar vid 150 hz finns det då någon anledning att börja kompensera i högre frekvens?

av **radelius** » 2012-06-06 13:07

Ja, beroende på hur hög peaken så kommer den i någon mån att höras. Men 150Hz är för högt för den här konstruktionen skulle jag tro.
H/S

av **radelius** » 2012-06-06 22:57

Här är sidan, peaken är 11dB.
http://www.linkwitzlab.com/models.htm#C1
H/S
