En liten kontrollbox för centerkanal

[n-puh]

På förslag från Alexi bryter jag ut diskussionen om en kontrollbox för centerkanal ur denna tråden om Emotiva UMC-1.

Jag har varit intresserad av den processorn en tid men inte vågat slå till då det har verkat finnas en hel del buggar i den.

Jag vet att det finns några stycken på detta forum som har en dylik burk och vill fråga hur det är med fantomcenter och tex DTS-HD MA. Är problemet löst med senaste firmware? Någon som vet varför det har varit problem med fantomcenter - problem med version av hdmi eller?

Ställer man in den med center som none och aktiverar baksurrounderna fungerar den inte; Dialogen försvinner i DTS MA. Hur det kan komma sig vet jag inte. Jag har senaste firmware.
Jag skulle gärna ha en en analog mixer till kanaladministrationen typ en "CHAD" eller liknande för att slippa problemet, men den apparaten ligger inte högt på Inos priolista som det verkar. Har kopplat upp en provisorisk center för tillfället, men överväger att skippa diskreta baksurrounder för att på så vis slippa centerhögtalare; 4.0 altså.

Sökte på lite gamla trådar för att bygga mig en uppfattning om hur man ska behandla olika multikanalformat och ramlade på denna

http://www.faktiskt.se/modules.php?name=Forums&file=viewtopic&t=27398&view=next

Tyvärr har jag inte tillgång till en klangmatchad centerkanal. Det är nästan ett måste om man ska utveckla en sån apparat som vi pratar om här. Man måste väl kunna prova fram och tillbaks eller?

I går kväll så jag "Angels and demons"

http://www.imdb.com/title/tt0808151/

med ljudspår i form av DTS-core och inget funkar som jag vill. UMC-1 verkar kasta allt under delningsfrekvensen. Svårt att hänga med i dialogen... Kan bero på dålig mixning av just denna film?

n-puh: Jag behöver en fungerande fantomcenter. En apparat som kan matas med L, C och R som large är nog modellen för mig. Om du konstruerar bygger jag gärna.

Nå, jag vet inte om följande kan funka ..

Länk till stor bild

Kan försöka mig på att göra en pcb-layout mha gEDA eller Fritzing när det blir tid över.

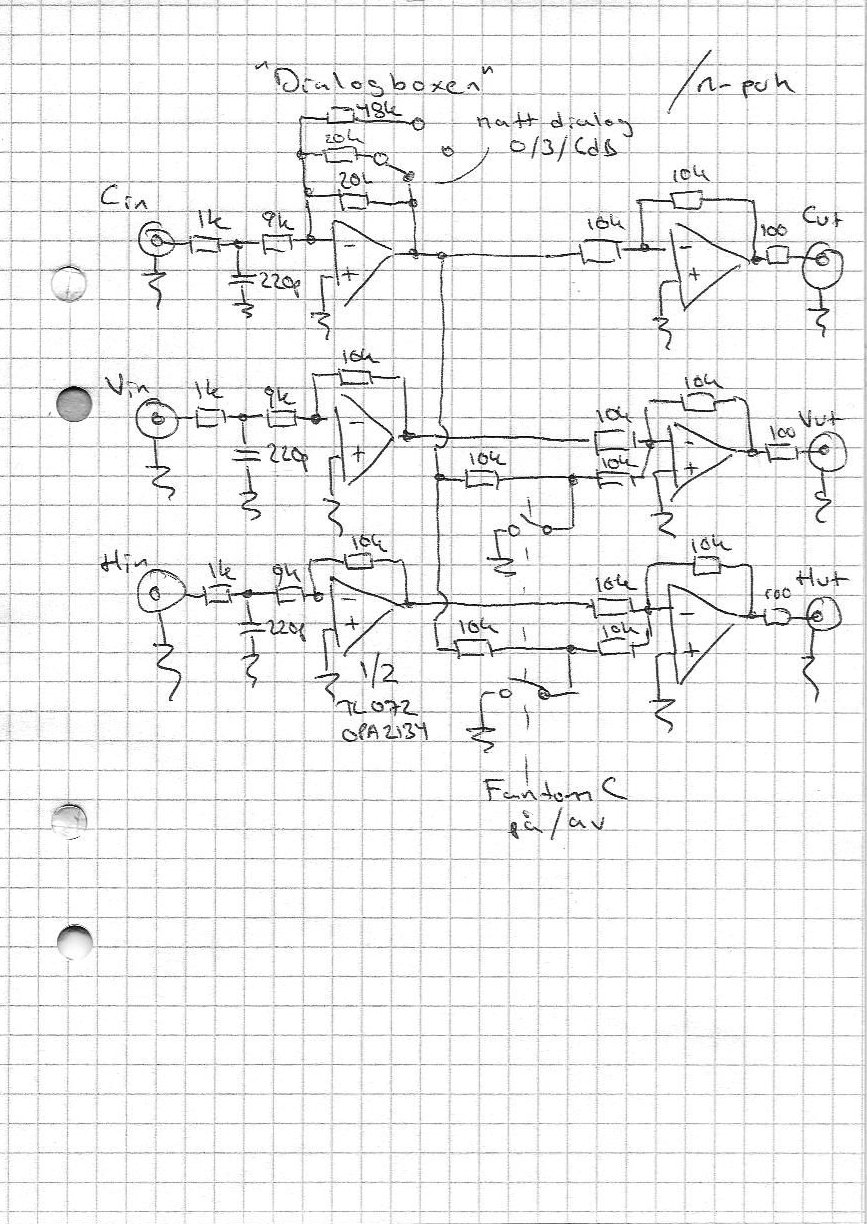

Jag ser att jag bara satte dit en brytare för fantomcenter i dialogbox-schemat. Det borde väl finnas en omkoppling mellan fantomcenter och att använda centerutgång. En mycket lätt modifiering fixar det.

Nytt schema

Jo (höll på att glömma), den som skapade komponenten TL072 i gEDAs bibliotek hade bara tagit med den första OPn fast det är en kapsel med dubbla operationsförstärkare. Det ska givetvis inte vara några dubleringar av anslutningar för matningsspänningar och för U1B, U2B samt U3B ska pin 1 = 7, 2 = 6 och 3 = 5.

Jag skulle föreslå att den som vill bygga boxen först kopplar upp komponenterna på en kopplingsplatta och testar att allt verkar fungera bra. Man kan då utesluta alla kondingar i schemat och bara nöja sig med ett 10k motstånd på respektive ingång (uteslut 1k motståndet och använd 10k ist.f. 9k). Även 100 ohm motstånden på utgångarna kan skippas för enkelhets skull. För strömmatning kan man använda två 9V batterier och ett par kondingar på 220-470uF kopplade mellan plus och signaljord respektive signaljord och minus.

Om allt funkar som man hade tänkt sig så kan man sedan ta fram ett kretskort (som man flyttar över komponenterna till) samt ett nätagg och pytsa in allt i nån fin lådda mm.

[Alexi]

Kul projekt!

[Niclas57]

Kul att se detta komma upp igen

Jag har implementerat detta i mitt aktiva filter, men dessutom har jag även en LFE-ingång som fördelar upp signalen till höger/vänster kanal på samma sätt som centern.
Jag har sedan ställt subutgången på surroundreceiverna att enbart lägga ut LFE.

Schemamässigt är det i stort sett som ditt förslag...och fungerar alldeles utmärkt

[n-puh]

Kul att se detta komma upp igen

Jag har implementerat detta i mitt aktiva filter, men dessutom har jag även en LFE-ingång som fördelar upp signalen till höger/vänster kanal på samma sätt som centern.
Jag har sedan ställt subutgången på surroundreceiverna att enbart lägga ut LFE.

Schemamässigt är det i stort sett som ditt förslag...och fungerar alldeles utmärkt

Vill man det? Nu kanske jag missförstår något men LFE-kanalen ska spela 10dB starkare än någon av de andra kanalerna. Om jag skulle önska nåt av från tillverkare av hembio-receivers och processorer så vore det att de hade en stereobuss för bashanteringen som antingen kunde ta vägen ut till en stereoutgång för basmoduler till vilket man kan mixa in LFE-kanalen och som kan monokopplas - alternativt att bas från andra kanaler utom LFE och omkopplingsbart i mono eller stereo mixas in i V+H front-kanaler.


Det finns en sak till som jag tror behövs i en kontrollbox för centerkanal och det är en möjlighet att justera nivån på center-utgången. Det för att kunna trimma nivån mellan fantomcenter och separat centerhögtalare.

[MagnusÖstberg]

... och för att kunna justera kvällsspelningar med justering av nivån på centern!

Fråga Naq. Han har en sådan här grunka.

[Alexi]

HA har en pågång?
Bremen har en pågång?
Ino har en pågång?

Intresset verkar onekligen stort men varför finns det ännu inga komersiellt tillgängliga burkr?

[MagnusÖstberg]

Naq lovade ju av någon anledning jag inte förstår att inte göra den kommersiell eftersom Ino skulle komma med en grunka (minns inte namnet).

Det kanske är så att det bara är vi på Faktiskt som bryr oss om missen i DD?

[Naqref]

Jag har en och är nöjd. Behövs det mer?

HA kan fixa en dylik med väldigt liten dröjsmål. Bara att fråga Lasse snällt.

[MagnusÖstberg]

[n-puh]

... och för att kunna justera kvällsspelningar med justering av nivån på centern!

Fråga Naq. Han har en sådan här grunka.

Jo, fast det kan den här kontrollboxen för centerkanal också. Den har en omkoppling i 3 fasta lägen, 0/3/6dB.

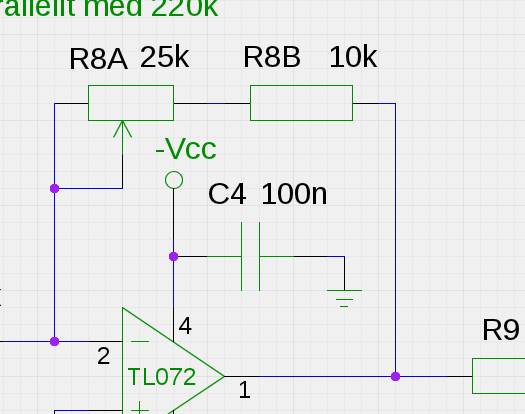

Det var närmast att ge en möjlighet att kunna trimma bort eventuella nivåskillnader mellan att använda fantomcenter eller en centerhögtalare som krävde en liten justering i schemat. Vilket är lätt fixat genom att ersätta 20k (22k//220k) motståndet R8 med en trimpot på 25k i serie med ett 10k motstånd, så här. Då kan man justera center-utgången -6 - ca +5dB.


Nattlyssning med +3 eller +6dB för att dra upp dialogljud funkar oavsett om man använder fantomcenter eller en centerhögtalare.

[spuj]

Hur kopplas en sådan här grunka för fantomcenter in i följande setup;
receiver->delningsfilter->slutsteg?

[n-puh]

Det beror på.

Om du använder en centerhögtalare och kopplar in boxen mellan receiver och basfilter kan centerkanalens basljud hamna på fel nivå om du använder möjligheten att trimma center-utgångens nivå. Iaf om centern berörs av efterföljande basfilter.

Kopplar du in boxen efter filter så följer naturligtvis inte basen med det övre registret från basfiltrerad centerkanal vid justering av nivån vid nattlyssning.

[spuj]

Ok, det är dock hur den kopplas in i en setup utan center jag är nyfiken på,
jag kan inte riktigt klura ut det.

[n-puh]

Nu antar jag att du har ett 2-kanaligt basfilter som du använder vid delning av V+H fronthögtalare med basmoduler.

Det mest fördelaktiga är att låta receivern hantera djupbas från surroundkanaler och center (alldeles oavsett hur baskapabla anslutna högtalare är) så att den informationen går till V+H frontutgångar om det är möjligt.

I så fall ska det iaf inte spela någon ingen roll om kontrollboxen för centern kopplas in före eller efter basfiltret. (Information från V+H frontkanaler passerar opåverkade genom kontrollboxen.)

Om nu inte receivern tillåter att skicka basinformation från surroundkanaler och center till V+H fram så kan du åtminstone ställa in receivern att använda stor centerhögtalare och koppa in basfiltret efter kontrollboxen för att djupbas-information från centerkanalen ska hamna rätt. Annars kommer hela centerkanalens register tas om hand av V+H fronthögtalare vilka kanske inte integrerar bra med samtidigt inkopplade basmoduler.
