DIY slutsteg , vad är det jag fått tag på ?

av **jsan** » 2013-07-21 21:12

Jag köpte ju på mig en hel del hifi prylar i förra veckan.
(finns på vintageavdelningen under Fynd)
Bland annat fanns detta slutsteget med i högarna.
Steget verkar funka som det ska, längre test under morgondagen.

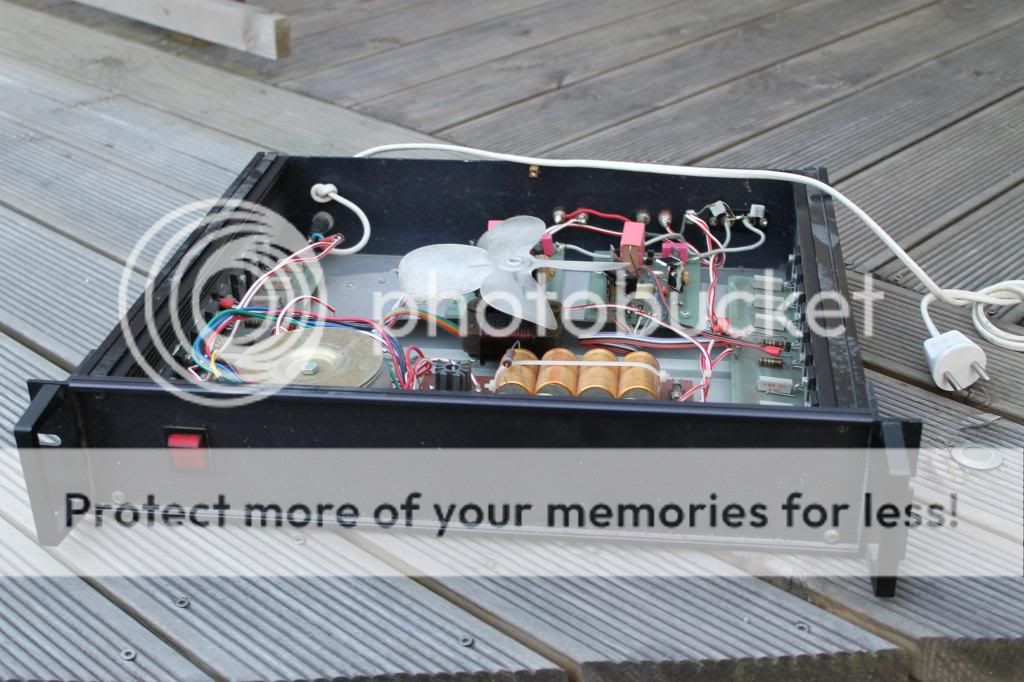

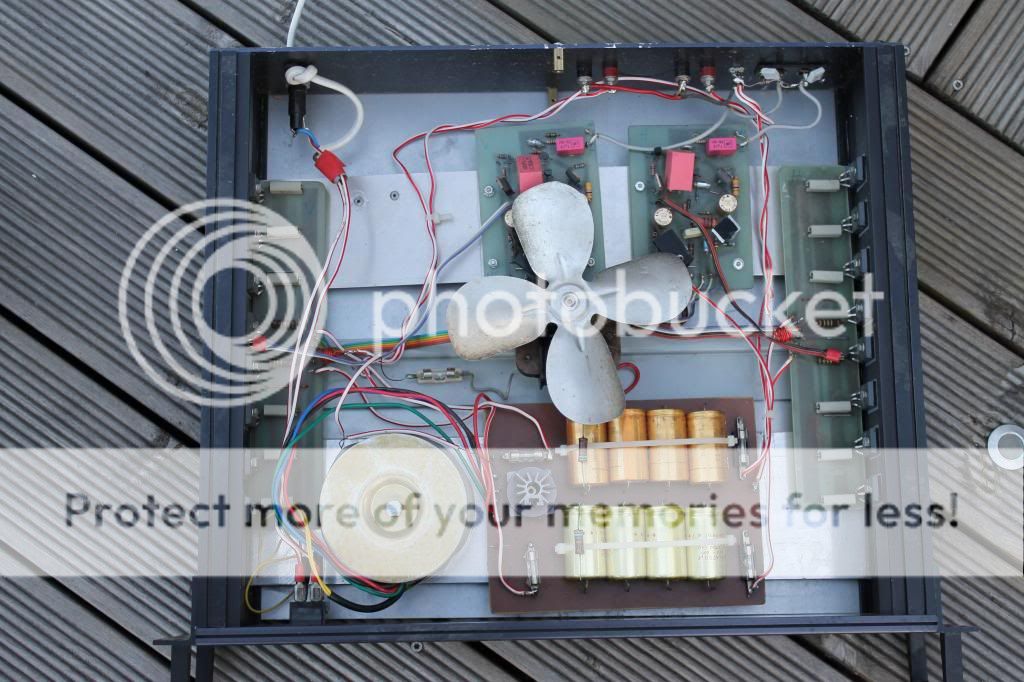

Som bilderna visar så är det helt klart ett DIY bygge, tyvärr går det inte läsa något på transformatorn.
Transistorerna är märkta med PECOR TIP35C A1760 och det sitter 8 st per kanal om det kan vara till någon hjälp.

Så frågan är om någon har en ide om vad det är för något slutsteg och vad det kan tänkas lämna för effekt?

av **Mike44** » 2013-07-21 23:37

Myyyy GOD. Lyfter den när du startar ? Ser ut som nått parallelkopplat klass a something something.

av **DQ-20** » 2013-07-21 23:41

Mike44 skrev:Myyyy GOD. Lyfter den när du startar ? Ser ut som nått parallelkopplat klass a something something.

"The Beanie amp"? Foff-foof-foff-foff....

Skön layout och klassisk dragavlastning!

/DQ-20

av **jsan** » 2013-07-21 23:46

Jodå , verkar inte vara något problem med kylningen med tanke på hur den snurrar iaf

av **Svante** » 2013-07-22 01:36

Flexibox! Var var det nu jag såg den senast...?

av **aisopos** » 2013-07-22 01:50

Jag får lixom inte ihop det jag ser på bilderna.

TIP35 är en rätt rejäl trissa, med ett Ic-e på runt 30 ampere något.

Man kanske använder den vid 5-15A, och sen så många parallellkopplade och
sen så ser jag hur liten trafo det är där ...

av **Svante** » 2013-07-22 08:42

Jag skulle vilja se närbilder på de små korten.

av **Nattlorden** » 2013-07-22 08:55

Hur stor är kondersatorbanken? Någon kanske har försökt minimera trafo via att sätta en stor bank?

av **xeizo** » 2013-07-22 10:36

När jag Googlade litet fick jag mest upp bilslutsteg med en liknande konstruktion med en massa trissor, kan det vara en krets tänkt för bilar som någon försett med trafo och satt i en låda? Alltså inte traditionell "HiFi".

av **jsan** » 2013-07-22 11:13

Svante , bilder kommer framåt kvällen

Nattlorden , det sitter 8 st 4700 uF (micro)

av **xeizo** » 2013-07-22 11:36

jsan skrev:Svante , bilder kommer framåt kvällen

Nattlorden , det sitter 8 st 4700 uF (micro)

Nästan 40000uF, räcker åt en häck på 150-200W, vilket också stöds av det stora antalet biffiga transistorer. Men det var en ynklig trafo som sagt ...

av **rikkitikkitavi** » 2013-07-22 13:14

Tip35C har max VCE på 100 V , så secondary breakdown får betydelse redan vid 3-40 V matning, då kan den kanske klara av 1,5A vid 35 V. Så manbehöver en hög för att få ut något öht. En modern Onsemi audiotrissa med 250-350 VCE kan leverera >5A under samma förhållanden. Dynamiskt såklart , värmeförlusterna begränsar i övrigt.

Jag gissar att steget ger 50W per kanal.

För övrigt kul att se bygget.

av **jsan** » 2013-07-22 14:59

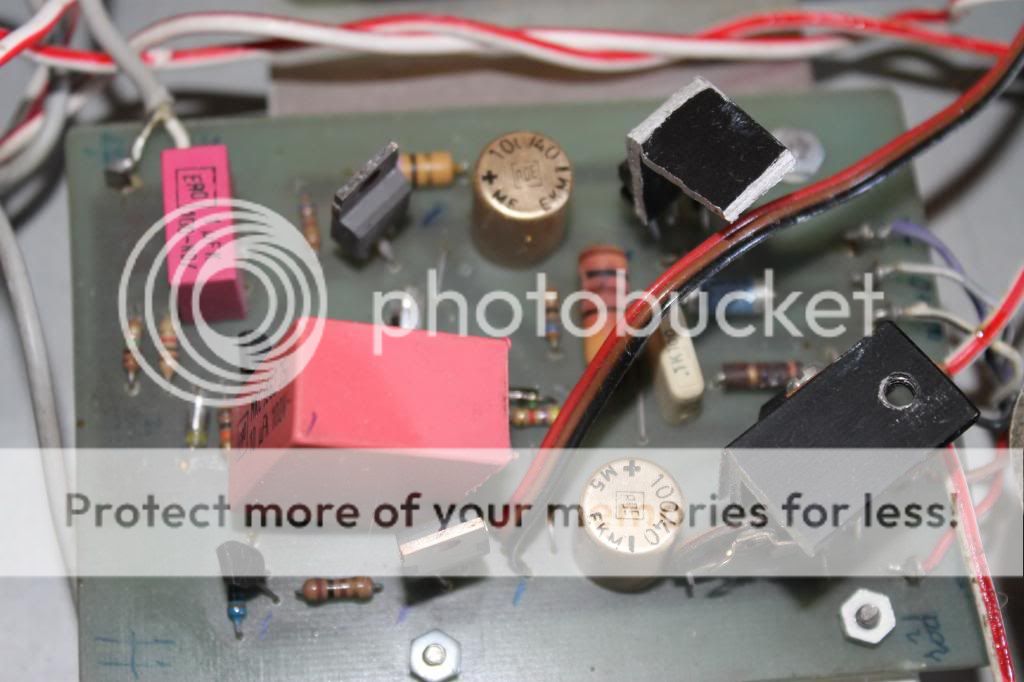

"Svante" här kommer bild på det lilla kortet (en kanal)

Hoppas den kan vara till någon hjälp!

av **aisopos** » 2013-07-22 22:55

rikkitikkitavi skrev:Tip35C har max VCE på 100 V , så secondary breakdown får betydelse redan vid 3-40 V matning, då kan den kanske klara av 1,5A vid 35 V. Så manbehöver en hög för att få ut något öht. En modern Onsemi audiotrissa med 250-350 VCE kan leverera >5A under samma förhållanden. Dynamiskt såklart , värmeförlusterna begränsar i övrigt.

Jag gissar att steget ger 50W per kanal.

För övrigt kul att se bygget.

Ahh, trevligt att någon har koll på de däringa dopade prylarna. *tumme upp*

av **rikkitikkitavi** » 2013-07-22 23:42

Nja, koll och koll...

En sak jag noterat är att steget har en ojordad kontakt+ metallchassi och 230VAC kabeldragningen är inte direkt bra, om man säger så.

Isolering eller överbryggning, överslag etc eller på något sätt i övrigt gör chassit spänningsförande på 230VAC. Minsta konsekvens är nog en havererad ljudanläggning, worst case dödsfall...

Mao rekommenderar jag ombyggnad eller skrotning... Lådan är fin dock. Carlsson på taketfläkten är häftig, men går den på 230VAC är det livsfarligt.

av **Svante** » 2013-07-23 00:36

Ja, jag instämmer om den farliga kabeldragningen. Det är också rätt märkligt att dela på sluttrissor och drivsteg (som jag gissar att de två korten är). Det blir kabelinduktanser som gör det svårare med stabiliteten. Frågan är om det någonsin har fungerat. Det ser rätt mörkt ut i säkringarna, och ett motstånd på drivstegskorten ser ut att ha varit lite varmt.

av **jsan** » 2013-07-23 09:30

Jag tackar alla för input gällande steget !
Det blir som svante och rikkitikkitavi säger/tycker steget ställs undan längst in i högen med tanke på dess bristande säkerhet.
Kanske plockas det fram och moddas eller så blir det så småningom elektronik återvinningen, lådan lär jag ju spara iaf

Tack // Jonas

av **PeterAkemark** » 2013-07-23 09:55

Endast TIP35C som sluttransistor, då kan man väl misstänka ett kvasikomplementärt slutsteg. En del kondensatorer är av fabrikatet ROE (Roederstein) och de har väl inte sålts sedan 80-talet väl. Just den typen (100uF/40V) känner jag igen från tiden 60-70 talet.
