Koppling med Linkwitz Transform?

av **Beasten_inaktiv** » 2005-11-26 16:12

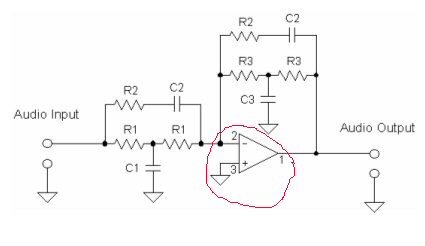

nån som vet hur man kopplar in den kretsen? och sen så vad är det som är inringat i rött?

Peter

av **Naqref** » 2005-11-26 16:17

Jadu om bilden hade gått att se så hade det ju varit enklare att svara på den frågan

Kan man få önska att du gör en tydligare rubrik på ditt ämne? Blir lättare för andra att vet om de kan bidra eller inte i den här tråden.

av **Beasten_inaktiv** » 2005-11-26 16:22

förlåt, men visst går bilden att se? jag ser den.....prova klicka där kanske den dyker upp...det har nåt med Linkwitz Transform att göra(inte så insatt i det, men är nåt jag tänkt prova på, får jag inte det att funka så lägger jag ner det....)

av **paa** » 2005-11-26 16:22

Finns det ingen komponentförteckning till schemat?

Det som är inringat är väl en vanlig operationsförstärkare av något slag (som borde framgå av nämnda komponentförteckning).

av **Naqref** » 2005-11-26 16:27

Kan tyvärr inte att se bilden hur jag än gör. Misstänker att det inte tillåts att länkas externt men du ser den eftersom den finns i ditt cache-minne. Men du får lägga upp den här om du vill.

av **Beasten_inaktiv** » 2005-11-26 16:34

hur ska jag lägga upp bilden ?...tack för nytt namn på rubriken, den passa ju mycket bättre....

http://members.fortunecity.se/beazten/Image2.jpg

av **Naqref** » 2005-11-26 16:38

Jag får bara upp den här bilden:

Eftersom du verkar kunna ladda bilder så tror jag du klarar dig med den rätt sparsamma beskrivningen som finns i den här tråden:
http://www.faktiskt.se/modules.php?name ... pic&t=6693

av **dimitri** » 2005-11-26 16:39

Maila bilden från din cache till Naqref kanske?

av **Beasten_inaktiv** » 2005-11-26 16:47

nu ska vi se om jag fått till det.....

av **Naqref** » 2005-11-26 16:51

Sedär! Det inringade är en opamp. Finns en del man kan använda men för ett förstabygge så är TL072 inte så dum.
http://www.elfa.se/elfa-bin/setpage.pl? ... 217009.htm

Kretsen innehåller två av de där inringade sakerna (opampar alltså) vilket kan vara trevligt för stereo.

av **Beasten_inaktiv** » 2005-11-26 16:54

ok så jag bygger 2st. en för varje kanal om jag fattat det rätt...den ska kopplas in före förstärkaren om jag också inte fattat det fel...ingen strömförsörjning?...och trianglarna som pekar neråt är väl jord, - på signalen....har jag fattat rätt nu?

av **Beasten_inaktiv** » 2005-11-26 16:58

ser att det ska var lite spänning till den.....men hur vet man vart man ska koppla på den där opampen då?

av **paa** » 2005-11-26 17:14

Naqref™ skrev:Sedär! Det inringade är en opamp.

Jahadu, så det var inte en operationsförstärkare då? :wink:

I vilket fall ser man på den länkade Elfa-sidan hur det skall kopplas. Vcc+ och Vcc- är benen som skall matas med spänning.

av **Beasten_inaktiv** » 2005-11-26 17:19

ok..men vart kopplar man in 1,2 och 3(enligt bild) eller är det nåt som ger sig när man har opampen framför sig?

av **mike34** » 2005-11-26 17:43

Beasten skrev:ok..men vart kopplar man in 1,2 och 3(enligt bild) eller är det nåt som ger sig när man har opampen framför sig?

Det finns plus och minus för spänningsmatning och det finns minus och plus som är inverterande respektive icke inverterande ingångar.
Det är så på alla operationsförstärkare. Symbolerna på ditt kopplingsschema är lätt att känna igen om du ser på tekniska dokumentationen för den operationsförstärkare du väljer.
Där finns bilder på kretsen , hur den ska vända och vilka ben som är vad.
Det krävs bara lite planering så kommer detta att bli rätt. hoppas jag....
Lycka till.

av **Beasten_inaktiv** » 2005-11-26 18:12

ok...om man kopplat galet....vad händer då? ryker det i förstärkaren eller är det bar den är lilla manicken som pajar?(eller inte bara fungerar)

av **paa** » 2005-11-27 01:44

Den högra kapseln på bilden ovan visar en dubbel operationsförstärkare, tex TL072.

Det som är märkt 1 på schemat är out på kapseln
2- resp 3+ på schemat är In- resp In+ på kapseln
På dubbelkapseln har man alltså två kanaler märkta: 1OUT och 2OUT osv

Lägg märke till jacket upptill på mitten av kretsarna på bilden, det visar vilket håll som är vad.

av **Beasten_inaktiv** » 2005-11-27 10:57

om man använder 1 sån där dubbel, 072 tex...då räcker det med 1 för stereo eller har jag fattat fel?

av **paa** » 2005-11-27 11:00

Spänningskällan som du tänker använda, måste kopplas ihop med sitt 0 voltsuttag till de punkter som är märkta som jord i schemat.
Om du har tex två 9-voltsbatterier seriekopplade, så får du ta ut 0 volt, från hopkopplingen mellan dom. Eller om du använder två stabbade "batterieliminatorer" på tex 12 volt, så måste du på samma sätt koppla dom i serie och hopkopplingspunkten mellan dom drar du till de jordade punkterna i schemat, och minus på den första blir då -12 V och plus på den andra +12 Volt.
Annars kan drivspänningen för kretsen "driva" iväg så den ligger snett i förhållande till signalspänningen.
Kopplingskondingar på in och utgång är en annan lösning på potentialfel i matningsspänningen.

av **RogerGustavsson** » 2005-11-27 15:29

Linkwitz Transform bör väl ha en buffert på ingången också?

www.linkwitzlab.com/images/protos/pmtm-eq1.gif

http://sound.westhost.com/linkxfrm.zip

av **Beasten_inaktiv** » 2005-11-27 15:33

inte en aning..men bilden är från Linkwitz, så den borde vara rätt, med tanke på att det är väl han som konstruerat den
