Högtalarprojektet tog en oväntad vändning

[lillgunde]

För några veckor sedan så påbörjades mitt lilla högtalarprojekt där det från början var tänkt att jag skulle använda mig av ett ScanSpeak D3004/602010 och Seas H1571 U18RNX/P element.

Sen råkade jag se att Dayton Audio precis släppt ett nytt fullrange element och jag var såld.

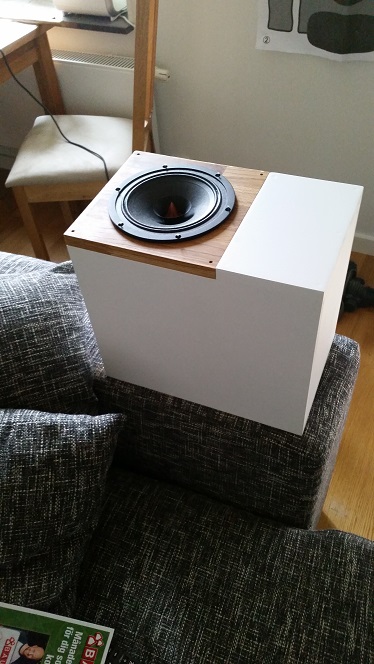

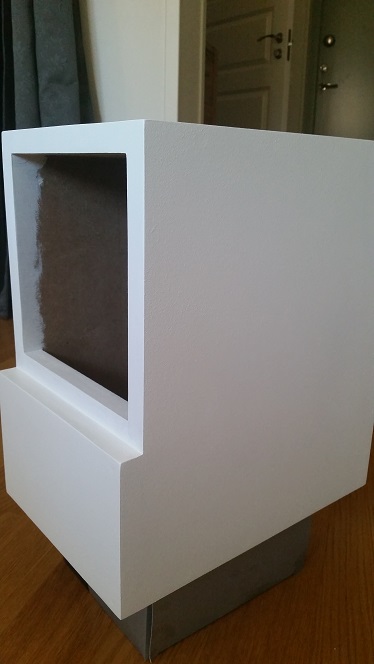

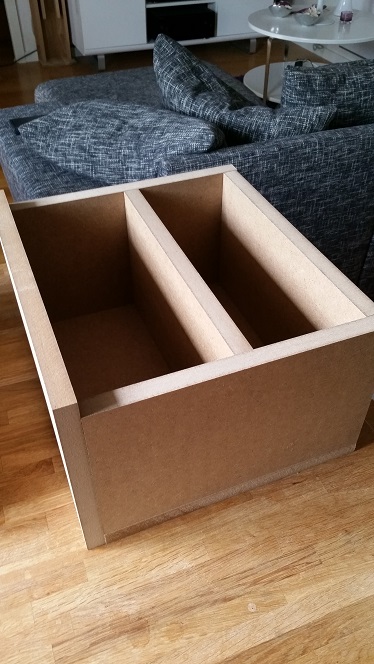

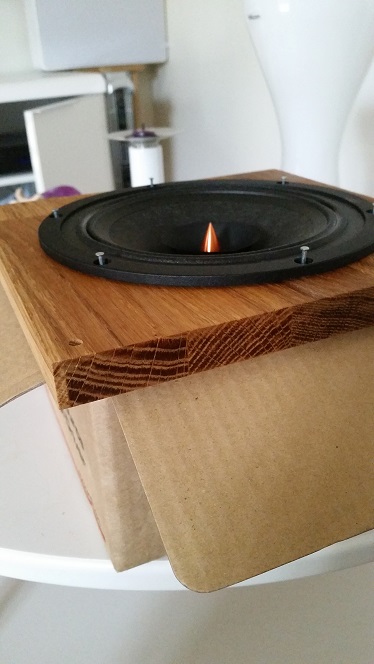

Mer information kommer men några bilder bjuder jag på så länge.






Lite små saker kvar som skruvar och fyllning men på god väg.

[Evil_Homer]

Jag ser bara halva bilder, felar det hos mig?

[lillgunde]

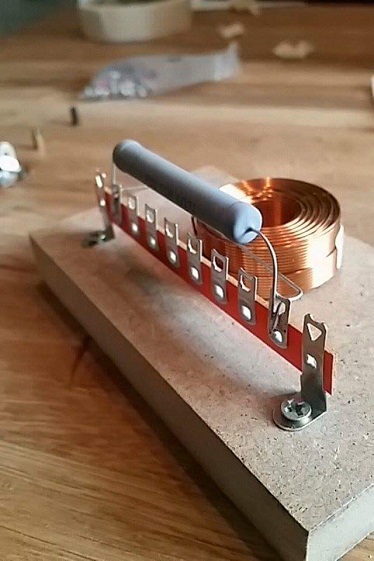

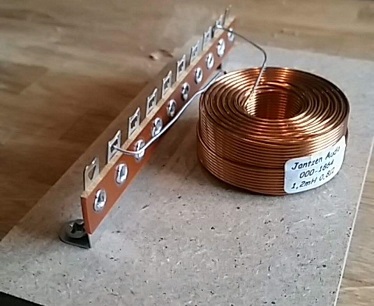

Passade också på att löda ihop lite bafflestep filter.

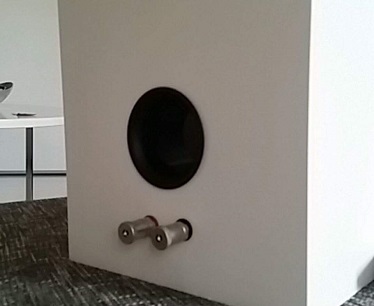

Här kommer en även en lite halv dålig bild på terminal och port.


[lillgunde]

Oj, ingen aning ser bra ut hos mig i allafall

[Evil_Homer]

Andra bildposten ser ut som den skall, men inte första.

[Elfsberg]

Hur har du resonerat kring portens placering, varför har du den baktill och inte framtill?

Edit:

Förresten, vad heter elementet? Jag skulle vilja läsa mer om det!

[Maccis]

Ser bra ut!!

Följer med intresse!

[lillgunde]

Valde att sätta porten på baksidan då detta faktiskt gav en lite jämnare frekvenskurva (simulerat), skillnaden var så pass liten att det i slutändan var ett estetiskt beslut :p
Elementet heter Dayton Audio PS180-8 och är i från deras nya point source serie.

http://www.daytonaudio.com/index.php/ps ... river.html

En sak jag verkligen gillar Dayton Audio är att man kan ladda ner FRD och ZMD kurvor för elementen direkt från deras hemsida.
Otroligt smidigt och användbart när man ska simulera.

[lillgunde]

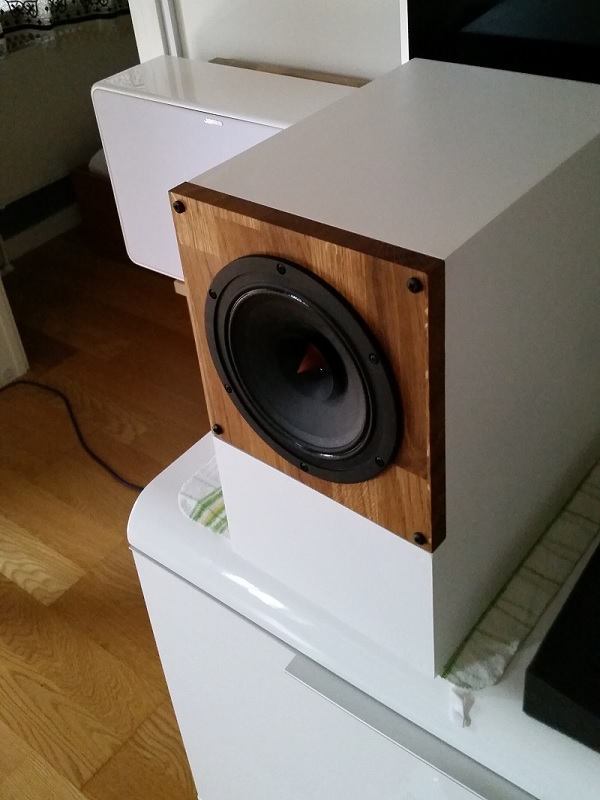

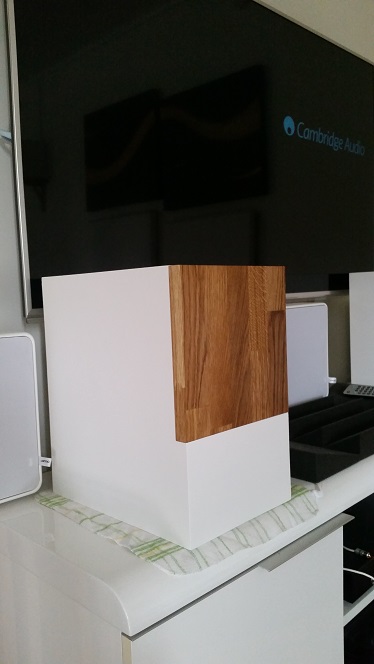

Då var första högtalaren klar och måste säga att det låter helt fantastiskt.


[Cortado]

Tjena lillgunde!

Spännande projekt!

Vad har du för volym på lådan och har du några mätningar på det hela?

[roggaro]

alltså, man kan bara förlora att använda SÅ veka skruvar. rekommenderar å det bestämdaste att använda grövre och innan du fipplar med detta smeta på Biltemas blå snabblim i skruvhålen och låt det torka (bara lite lätt) i hålen. så är du hemma

[lillgunde]

Cortado, den exakta volymen efter att man räknar bort hur mycket element, port och stadgning tar upp är 14,95 liter.
Externa mått är 356x220x300 mm byggt med 19mm mdf.

Roggaro, veka skruvar? Hur menar du? Baffeln är skruvad med 4.8mm x 38mm skruv, elementet med 3.5mm x 13mm.
Det är det grövsta som går att montera innan det sprickar...

Hålen och baffel är (var) limmade

[roggaro]

trodde jag sett fel (gamla ögon) men 13mm prova gärna Biltemas lim iaf. nu har du ju också gängorna. det tog mig 1½ dygn (från och till) att skruva i mina 12" basar, men så sitter de som i urberget. kan lova att det gör skillnad

[landa]

Väntar på mätningar...

[Cortado]

Väntar på mätningar...

+3

[Lennart]

Kan Dayton elementet vara ett intressant surround element som alterantiv till tex. Seas fullrangeserie?

/Lennart

[lillgunde]

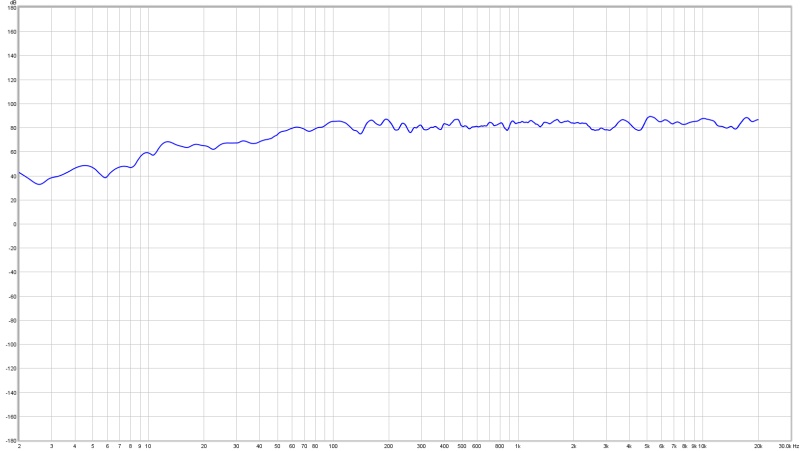

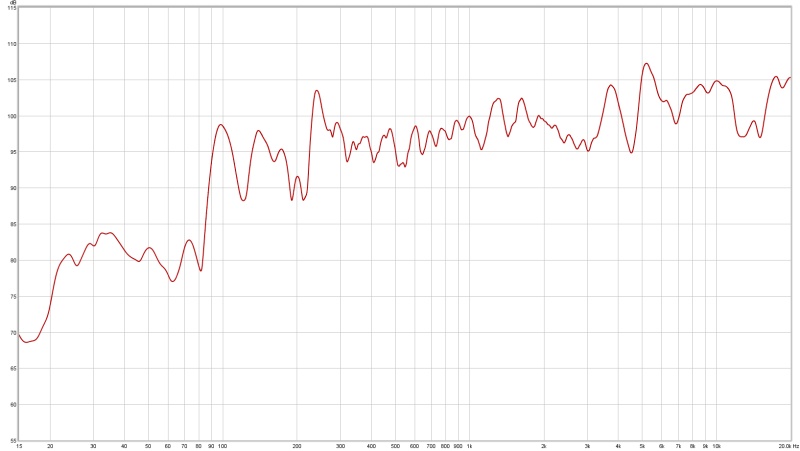

Då var första mätning gjord!!!

Tagen vid min lyssningsposition, horisontellt och vertikalt centrerat gentemot konen så att säga på ett avstånd av 2.5 meter.


[Tarzan]

Roligt att du kommit igång och börjat mäta, men för att man ska få ut någonting ur grafen ska du minska skalan på y-axeln till ett 50-dB-intervall. 40 till 90 känns vettigt.

[Cortado]

Roligt att du kommit igång och börjat mäta, men för att man ska få ut någonting ur grafen ska du minska skalan på y-axeln till ett 50-dB-intervall. 40 till 90 känns vettigt.

+1

Skulle vara kul att se en närfältsmätning också, typ 1m avstånd.

Vad använder du för mick?

[Lasse-]

Hej vad kostar bredbandselementet att köpa?
Jag såg att elementet fanns på BRL för ungefär 1500 kronor per styck

mvh Lasse-

[lillgunde]

Har lite fler mätningar bl.a. 1 meters mätning som jag kan posta senare under dagen. Så kan jag försöka ändra på range också så att det blir 50db i intervall.
Bättre då man kan läsa av kurvan mer korrekt men ser ju inte lika roligt ut

Micken är en UMIK-1 usb mickrofon som jag kör via REW med tillhörande kalibreringsfil.

Hittade elementet för 1200 kr hos Sumo.se men annars så är det typ bara BRL som säljer.

[lillgunde]

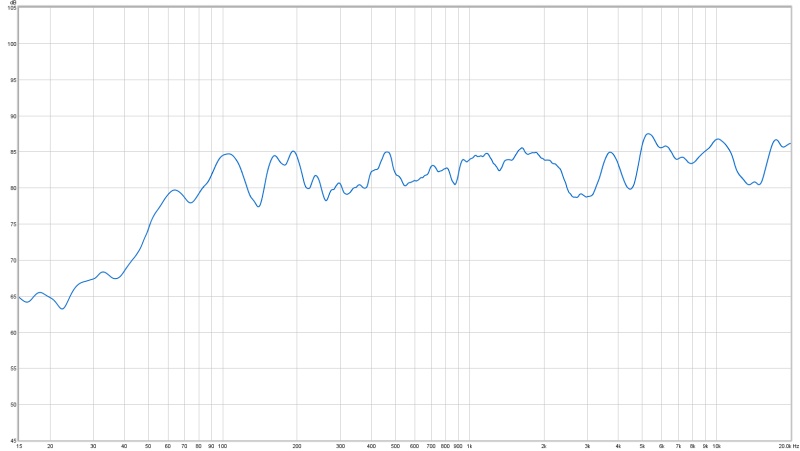

Lite uppdaterade kurvor med annan range än tidigare...

Lyssningsposition (1/6 smoothing):


1 meters avstånd (1/6 smoothing):


[Cortado]

Lite uppdaterade kurvor med annan range än tidigare...

Lyssningsposition (1/6 smoothing):


1 meters avstånd (1/6 smoothing):


Har du högtalaren nära något, en vägg, golv eller liknande?

Allt som är närmare än micken kan störa mätningen.

Skulle också vara kul att se mätningar gjorda med 15 gradersintervall mot 90, med samma avstånd.

[Cortado]

.. du kanske kan ta en bild på hur du mäter när allt är uppställt?
