Oskulden - CD22RN4X i BR - Nu då?!

[pjocke]

Jag vägrar ge upp. Med viss presspassning får element och port plats på en baffel med måtten 295x333 mm. Topp, botten och sidor blir då 295x520mm. Innermåtten blir 295x257x520, dvs 39,4 liter. Om jag skippar den inre tratten på basreflexröret får allting plats och dimensionerna blir ok. Enligt Troels vent tuning blir längden på basreflexröret 405 mm utan inre tratt vid 25 Hz avstämning.

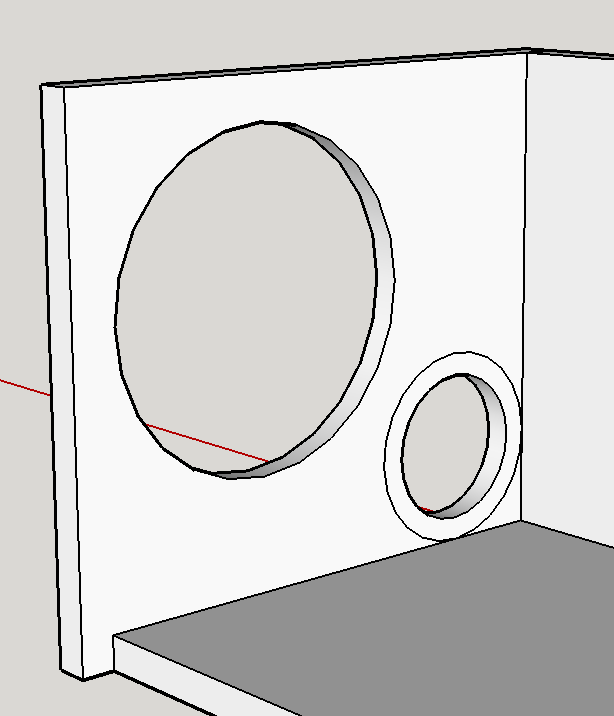

40 liter djup.png (34.74 KiB) Visad 1454 gånger

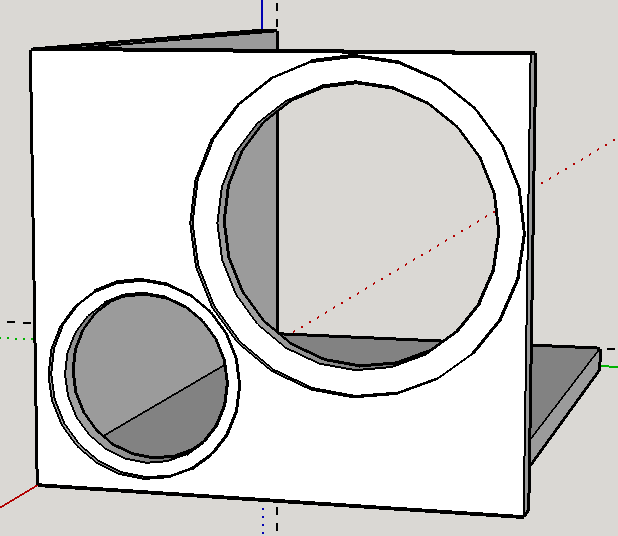

40 liter djup baffel.png (28.03 KiB) Visad 1452 gånger

[PappaBas]

Jag skulle ha med den invändiga tratten med då den förhindrar turbulens, förkorta röret motsvarande 2cm eller vad det blir istället. Porten bidrar också till längden på basreflexröret.
Ligger mynningen nära bakväggen har jag för mig att det blir som om den effektiva längden på basreflexröret förlängs.

[pjocke]

Om jag använder den stora DLS-porten på utsidan och den lilla på insidan kommer röret för nära sidan/botten för att porten ska få plats på insidan. Om jag däremot använder den lilla porten på både in- och utsidan fungerar det, men med nöd och näppe vilket kan ses på den undre bilden. Det kanske kan funka ändå.

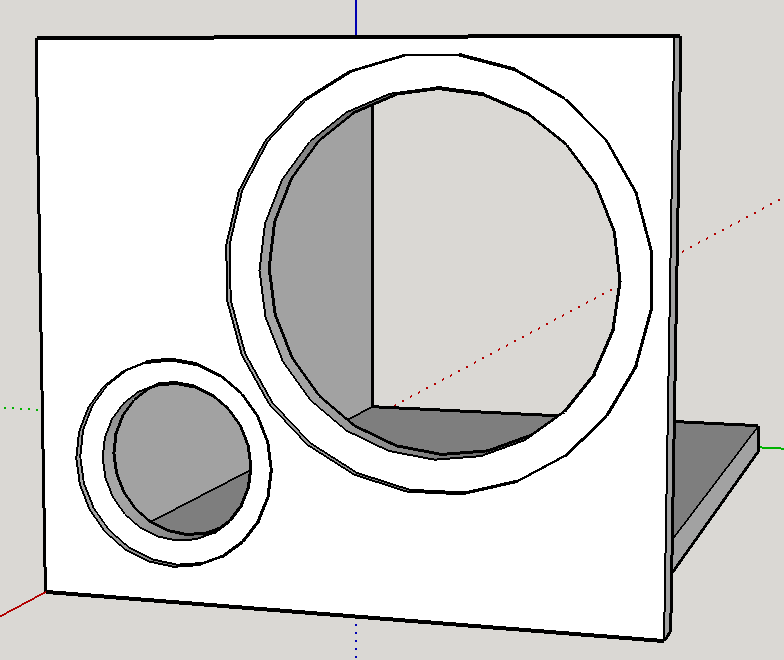

Screen Shot 2017-01-15 at 16.16.40.png (36.49 KiB) Visad 1425 gånger

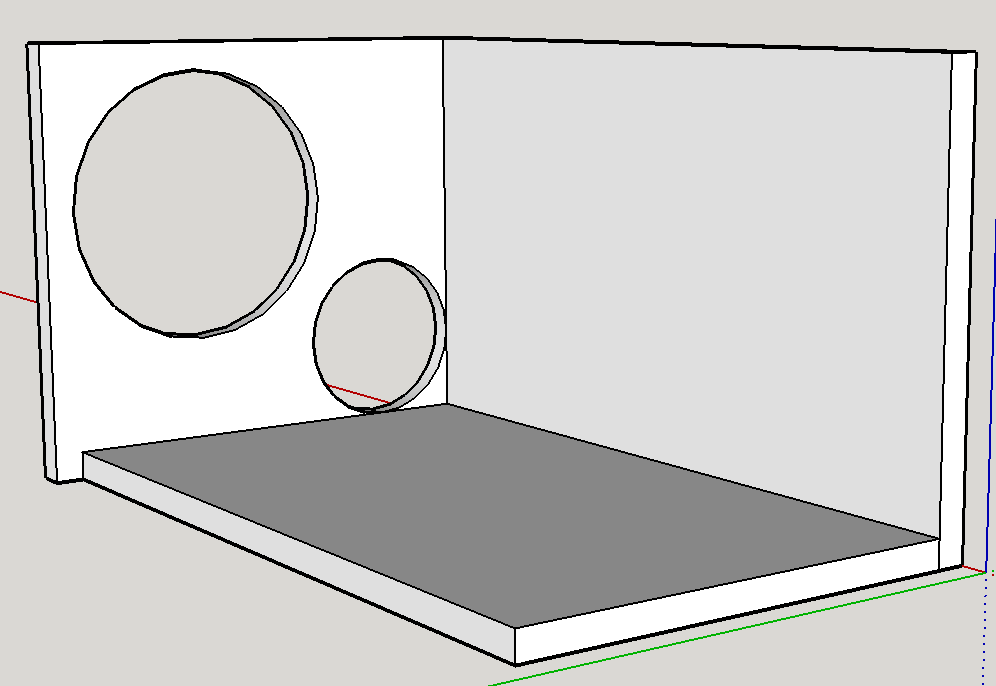

Screen Shot 2017-01-15 at 16.16.54.png (30.52 KiB) Visad 1425 gånger

[pjocke]

Energin tryter, men huvudet snurrar på. Om man skulle bygga en sluten låda till dessa element, vad skulle vara en vettig volym att sikta på då? I SEAS datablad är mätningar gjorda på 21 liter, men jag vet inte hur det skulle funka i verkliga livet. Funderar på att slänga ihop en sluten låda och eventuellt återuppta basreflexbygget när det finns mer tid och ork.

[Kraniet]

du har en minidsp eller hur var det?
Den slutna lådan kan ju kompenseras så du får ut bra med output för lägre frekvenser. Du får bara ut ca 97 dB vid 20Hz ur en låda, men på lägre volym får du ju ändå en väldigt bra utfyllnad nedåt.
Vet inte hur högt du spelar men spelar du ca 75 dB så kommer de två baslådorna ändå ha en del headroom (typ 20 dB) kvar.

Men utan en dps låter de kanske inte så imponerande

[pjocke]

du har en minidsp eller hur var det?

Men utan en dps låter de kanske inte så imponerande

Jag hade tänkt skaffa en men kanske inte till den här anläggningen. Jag har köpt en kinaförstärkare med subwooferkanal med lågpassfilter, så mer signalbehandling än så är det inte tal om. Så det får väl bli att hålla kvar vid basreflexprincipen. Verkar svårt att komma under 40 liter med en avstämning under 30 Hz, så jag lär göra ett försök på den volymen vad det lider så får vi se hur det blir.

[PappaBas]

Jag vet hur det känns var i samma vånda när jag byggde mina. Men till slut får man bara bestämma sig och bygga och se vad det blir.
Rummets beskaffenhet spelar i slutändan större roll än några liter hit eller dit.
Är nyfiken på hur det skulle låta med din avstämmning. Jag kör någonstans lite under 50l med en avstämmning på 26Hz. Men fick i mitt rum ändå höja upp djupbasen 3-4dB för att det skulle låta bra.
