JBL Sonosub(ar)

[Aaaaaaalm]

Hej!

Kan dela med mig av ett litet DIY-projekt. Behövde lite bättre basstöd till min anläggning.
Tänkte att det vore kul att testa sonosub-designen. Samt få snickra lite.
Är rätt grön inom området än så länge, men tycker det är väldigt kul.

Med småbarn hemma och ingen större prio för tillfället på ljudsystem fick det bli på en budget.

Elementvalet föll på JBL GTO1012, som jag fick tag på nya till ett kanonpris.

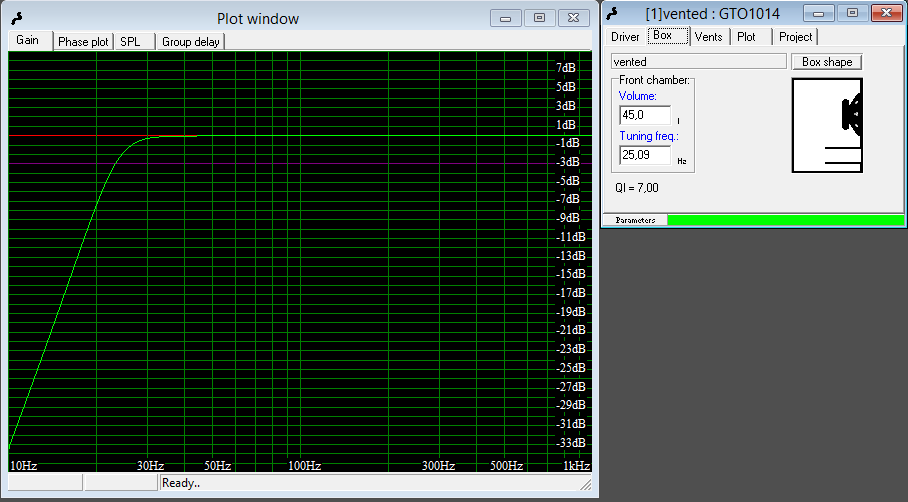

Simulerat i WinISD, ser helt ok ut, 45l portad låda.

Slutstegsvalet föll på ett E800 från Thomann. Använde det och drev en 21" PA-bas på min bröllopsfest, spelade på kanonbra under hela kvällen.

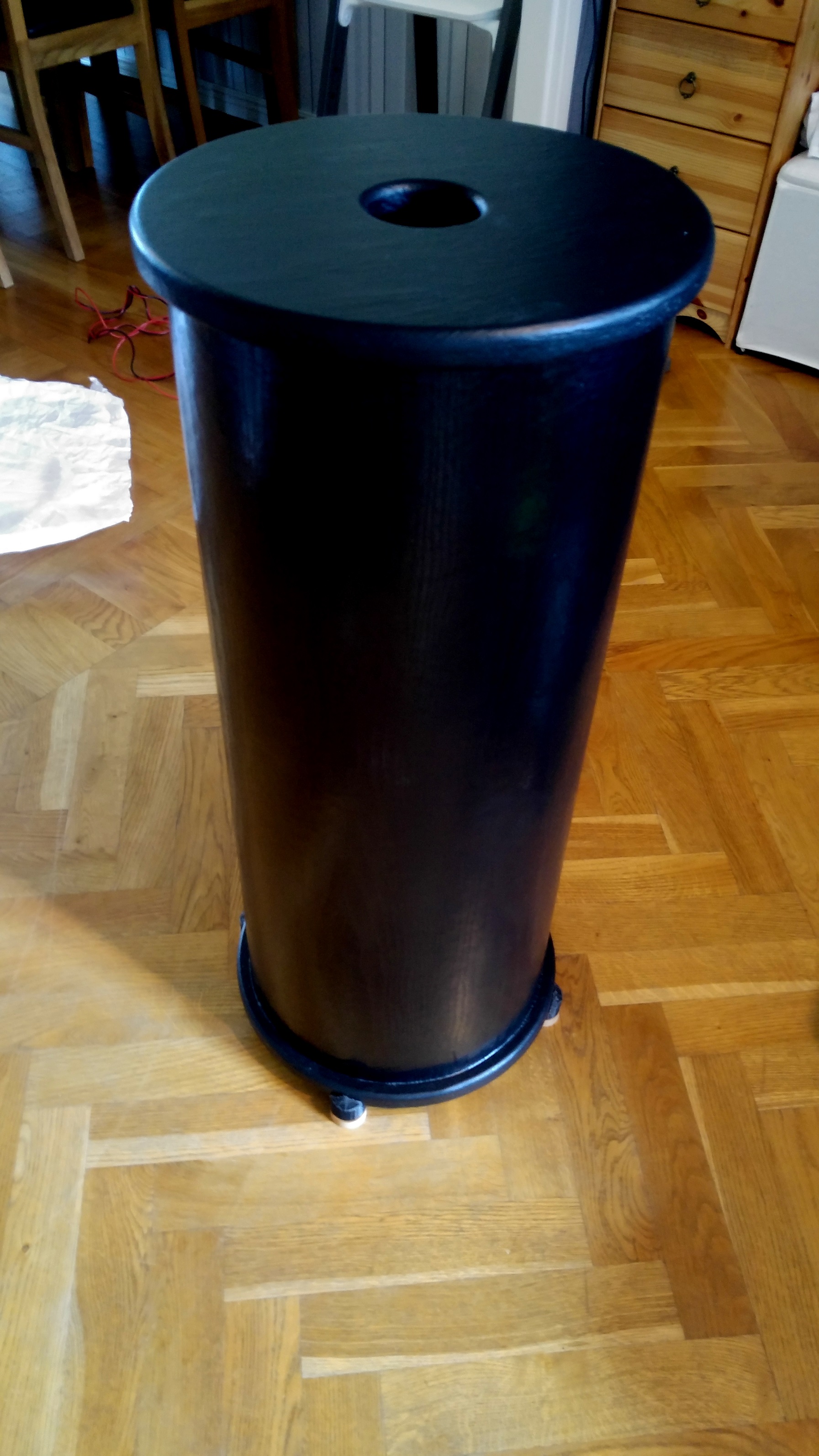

Lite bilder från bygget:







Byggt i 22mm spån som jag fräst i, dubbla bafflar.

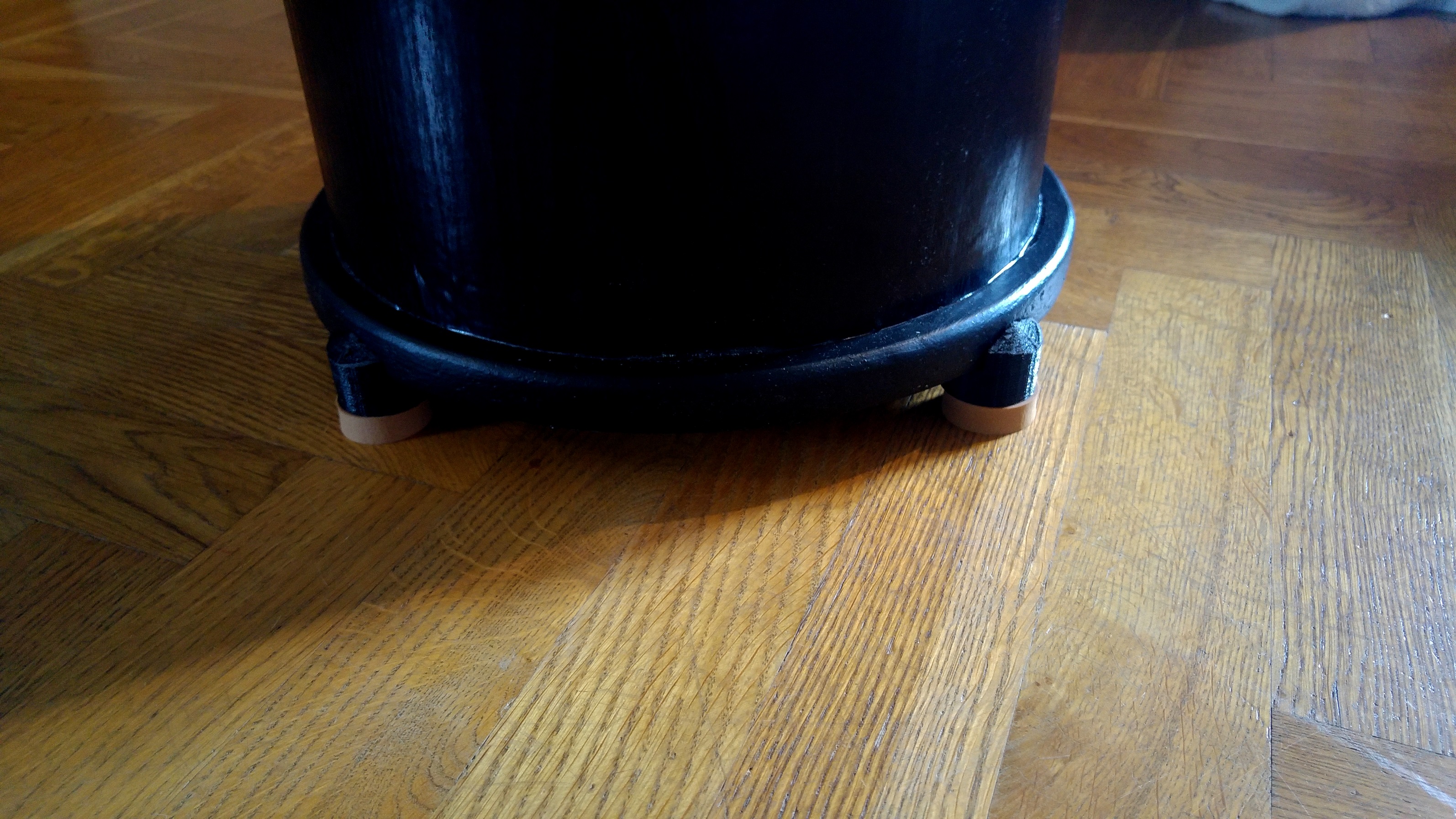

Fötterna är 3d-prinatde och står på sd-fötter.

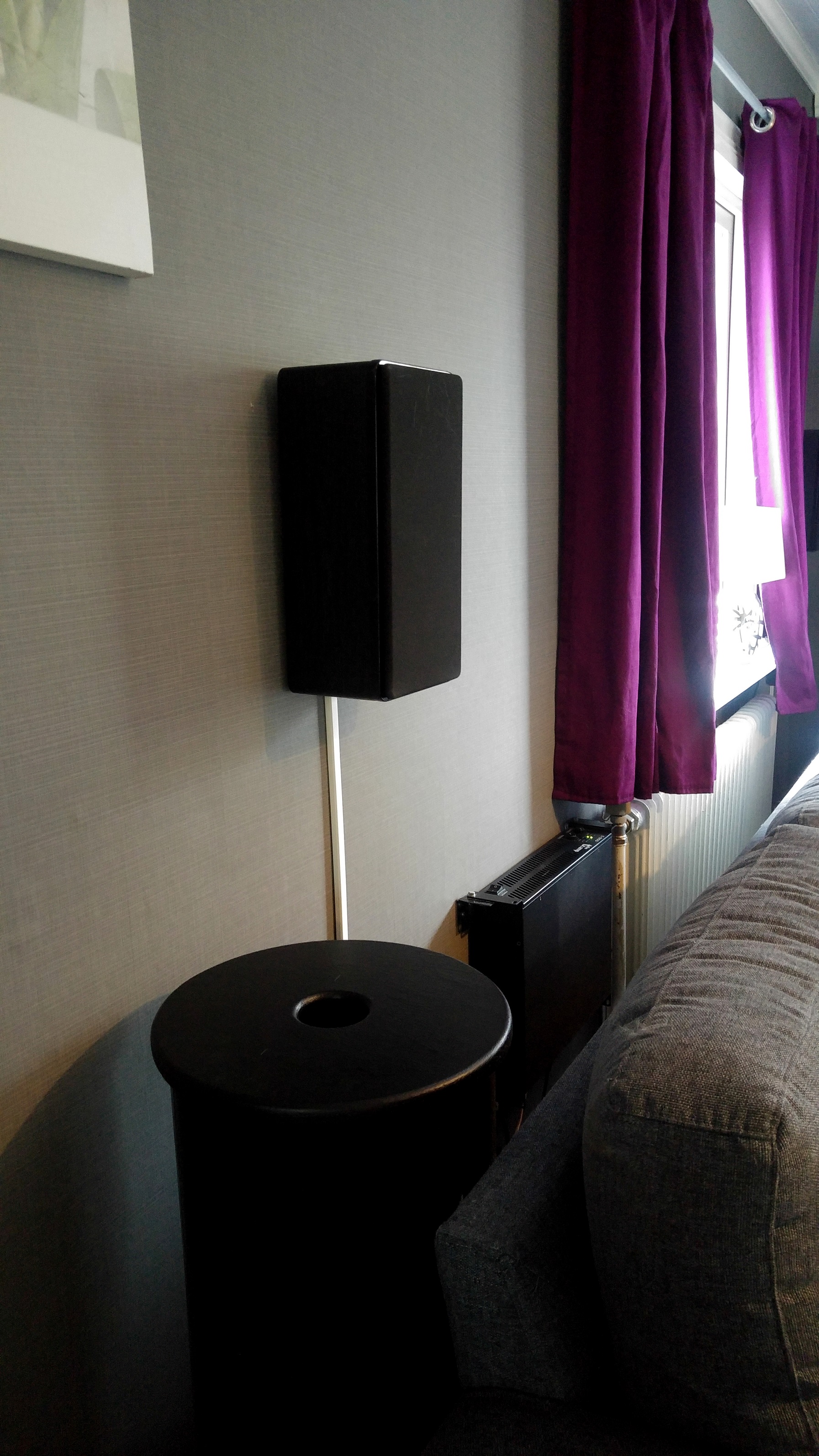

Har provspelat den ena, och det fungerar bra! Kommer bli ännu bättre med två sedan.
Funderar lite på att skaffa en miniDSP, har läst mycket bra om dem.
Har ett litet problem med sub-utgången från min gamla Pioneer VSX920, tycker att utsignalen är lite låg oavsett hur jag ställer in.
Kopplar jag slutsteget till mitt mixerbord får jag betydligt högre signal in. Men är det möjligt att höja signalen med miniDSP:n?

Mvh. Magnus

[i]

Förstår jag det rätt: du har elementet spelande ner mot golvet och porten uppåt (basreflex?)?
Vad är det för dimensioner på porten?

Kul bygge f ö !

[Nattlorden]

Sitter det något leksaks och cigarettaskafilter på vägen med måntro?

[sladdbarn]

Shysst bygge, har funderat på mer än en gång med rund låda, har bevisligen sina fördelar.

[Doofus]

Ganska snygga dom där rör-basarna.

Angående slutstegen så har du antagligen lägre spänning i din lågnivå ut från en hemmabioförstärkare än vad som t-ampen tycker är lämpligt (typiskt mixerbord är väl +4 dBu och vanliga hemmaförsteg -10 dBV). Det finns lådor för just detta, typ: https://www.thomann.de/se/art_cleanbox_pro.htm?ref=search_prv_8

Mvh Doof

[Aaaaaaalm]

Kul med respons

Ja det stämmer, basen spelar ner mot golvet, så den sitter väl skyddad

I porten kommer det att bli ett 3D-printat galler framöver, så att den inte blir fylld med leksaksbilar

Ska försöka och bygga klart låda 2 någon dag, men redan nu spelar det rätt bra.

Ang. spänningen ut så kan det mycket väl vara som du säger, men det går alltså inte att höja nivån med en miniDSP?
För då lär jag behöva både den boxen från Thomann och en miniDSP.

Eller det kanske finns någon annan DSP som skulle klara det?

Mvh. Magnus
