Hoffen bygger quick and dirty mediahögtalare.

Inläggav Hoffen » 2019-05-12 10:01

Hej faktiskt.

Jag var lite uttråkad häromdagen, så jag byggde ihop en liten sak som kanske kan intressera er.


Hittade den här gamla högtalaren i källaren på mitt jobb och tyckte den var snygg. Något roligt kunde jag säkert göra med den.
Inuti sitter ett sinus-element, PM-89 8 Ohm.

Högtalaren bars hem, jag monterade ur orginal volymkontroll och trafo (impedansanpassning?),
i gömmorna fanns en gammal synd sen gymnasiet, ett förstärkarkort!

En liten enkanals förstärkare, klass AB (tror jag), 12V matning. Såldes antagligen via Elfa, är det någon som känner igen den?

Som ni ser så flyttade jag volympotten till kabinettet, limmade fast den med smältlim och skruvade dit orginalratten. Den är ju så fördjävla snygg.

För tillfället står en annan ungdomssynd för strömförsörjningen, nämligen det här BA3020 likspänningsaggregat.

Resultatet? Ptja, den låter :mrgreen:
Ljudkvalité som en mindre dyr blåtandshögtalare, ganska vasst mellanregister, men den är snygg och var skoj att bygga.
Mission accomplished!

Framtidsplaner inkluderar: slakta blåtandshögtalare på batteripack och annat och göra denna till en 'riktig' mobilhögtalare. montera in ett dc-jack så att jag kan köra på en vanlig väggbula.
Den som lever får se..

Användarvisningsbild
Cortado
Redaktör

Inlägg: 2215
Blev medlem: 2012-01-08

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav Cortado » 2019-05-12 12:33

Tuff ju! :)

Lasse-

Inlägg: 1699
Blev medlem: 2008-01-15

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav Lasse- » 2019-05-12 13:35

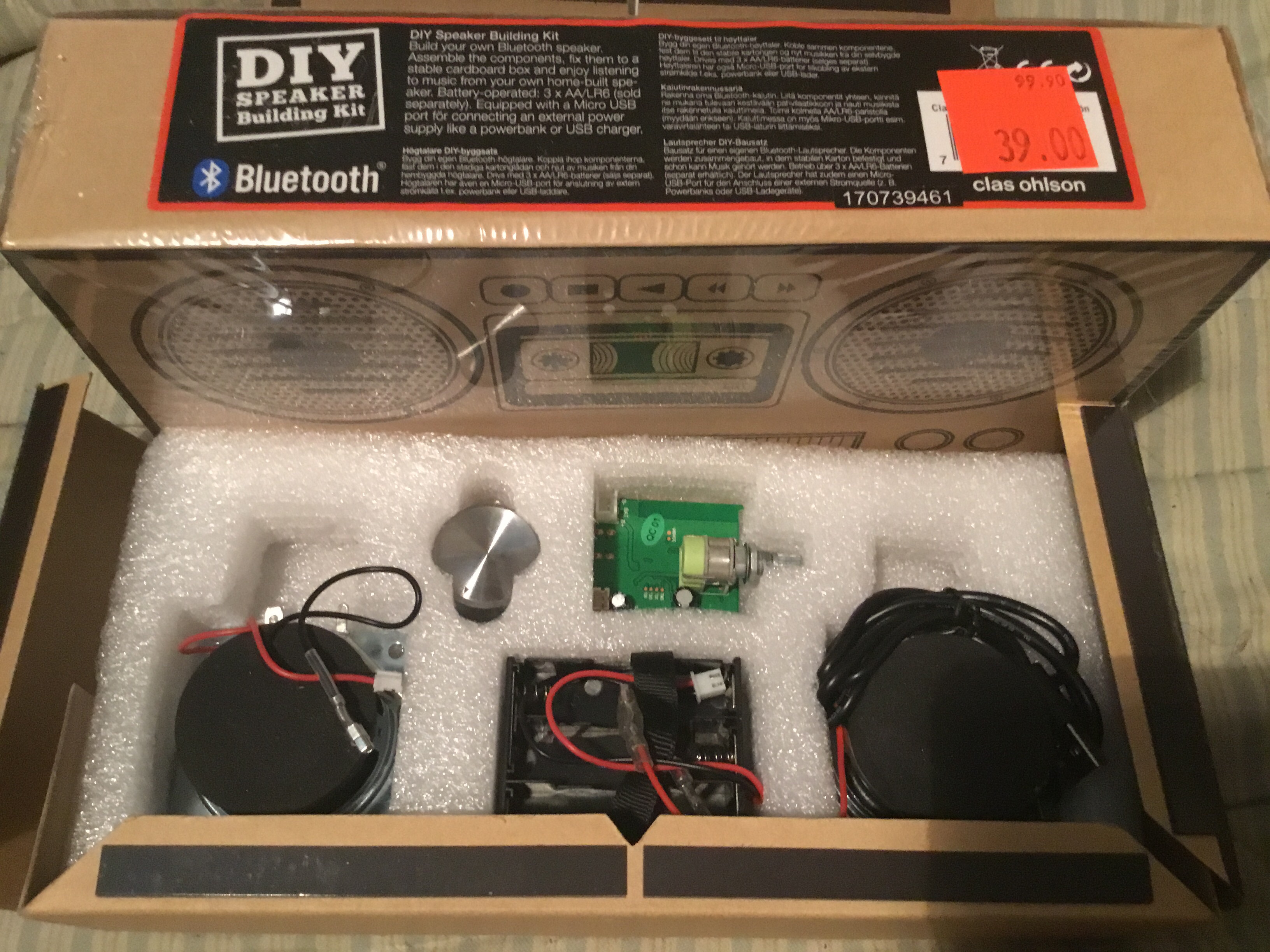

Hej om du åker förbi Clas Ohlson i Insjön så kan du gå på Outleten i källaren där och köpa ett par Diy Blåtands kit
För 39 kr komplett och bygga dig något kul i en plastlåda dom hade en pall med sådanna
Bilagor

Användarvisningsbild
Hoffen

Inlägg: 137
Blev medlem: 2009-06-10
Ort: Latrineholm, the armpit of Sörmland

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav Hoffen » 2019-05-12 15:22

Bra tips, Lasse.
Tack!

Att jag sen har skitlångt till clas-i-sjön är en annan femma :mrgreen:

Lasse-

Inlägg: 1699
Blev medlem: 2008-01-15

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav Lasse- » 2019-05-13 19:13

Kopplade ihop kitet en kväll på köksbordet med batterier och tog min Samsung S8 mobil och försökte få kontakt
Med kitet via blåtand på mobilen och det fungerade. Stoppade sen ner allting i lådan för vidare funderingar

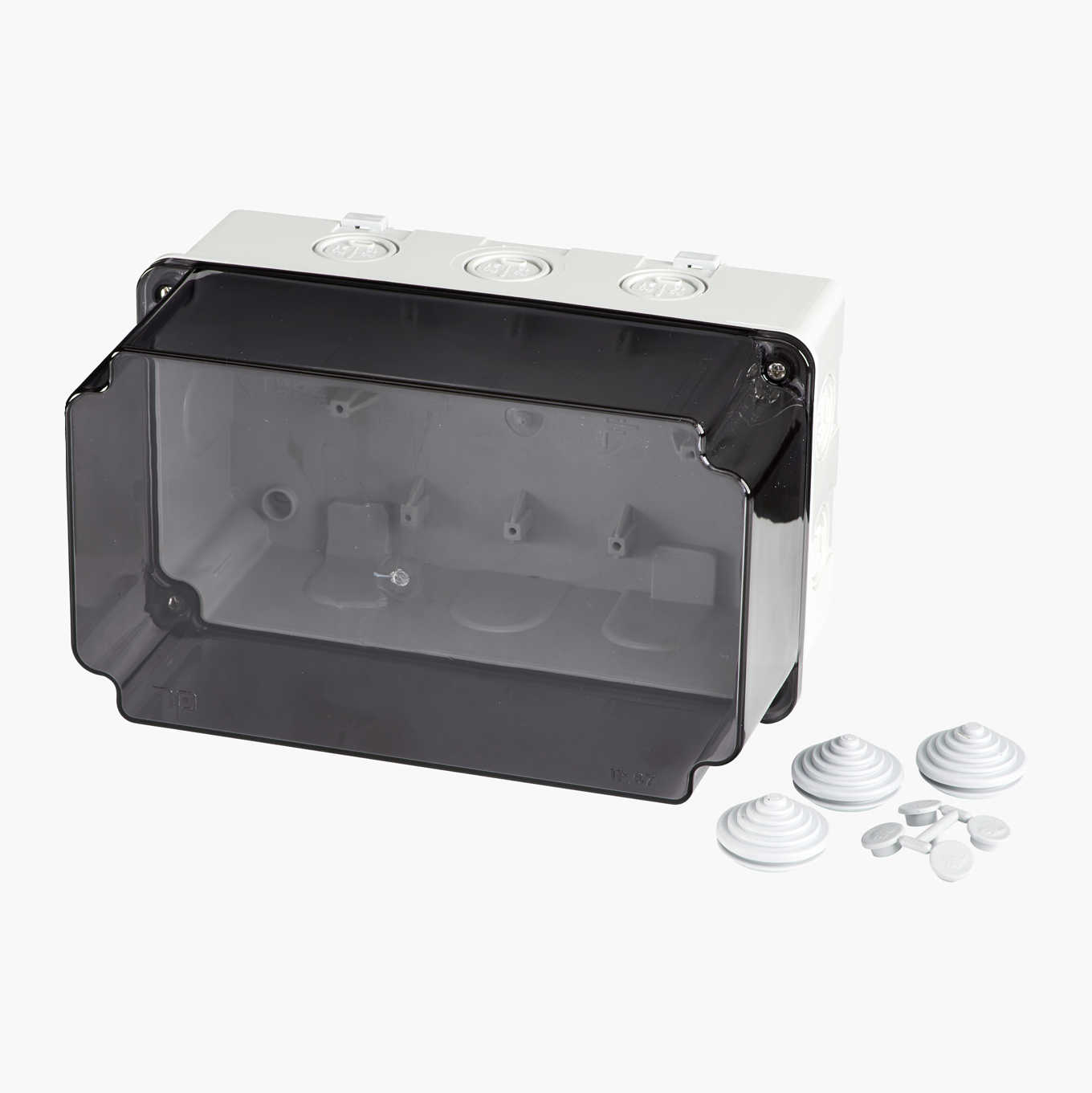

Tänkte köpa mig en elplastlåda storlek ungefär som lådan där allt ligger i på Biltema 52 mm hålsåg till högtalarna och 60 mm fläktgaller ifrån Svebry till högtalarskydd.

Mvh Lasse-
Bilagor
Senast redigerad av Lasse- 2019-05-13 19:23, redigerad totalt 1 gång.

Användarvisningsbild
darkg
Ljushuvud

Inlägg: 7866
Blev medlem: 2011-12-11
Ort: Kristianstad

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav darkg » 2019-05-13 19:23

Finns online för 60 kr (vet inte om samma) några timmar till för den som blev sugen.
Edit Clas' kit alltså
Senast redigerad av darkg 2019-05-13 19:36, redigerad totalt 1 gång.
Forumets huvudämne är väl ändå metadiskussioner rörande definitioner /jonaz81a

Lasse-

Inlägg: 1699
Blev medlem: 2008-01-15

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav Lasse- » 2019-05-13 19:31

Vad är det för sökord på Clas Ohlson för att hitta kitet på Web butiken ?

Användarvisningsbild
darkg
Ljushuvud

Inlägg: 7866
Blev medlem: 2011-12-11
Ort: Kristianstad

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav darkg » 2019-05-13 19:35

Hoffen skrev:trafo

Det är vanligt vid installationsljud att man sänder ut signalen med hög spänning tex 100v-system och har transformator i alla högtalare.
Forumets huvudämne är väl ändå metadiskussioner rörande definitioner /jonaz81a

Användarvisningsbild
darkg
Ljushuvud

Inlägg: 7866
Blev medlem: 2011-12-11
Ort: Kristianstad

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav darkg » 2019-05-13 19:37

Lasse- skrev:Vad är det för sökord på Clas Ohlson för att hitta kitet på Web butiken ?


Tror jag skrev "diy'
Forumets huvudämne är väl ändå metadiskussioner rörande definitioner /jonaz81a

Användarvisningsbild
Kalejdokom
ARTist

Inlägg: 5853
Blev medlem: 2007-10-28

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav Kalejdokom » 2019-05-13 19:43

Enklast är väl bara att googla så här:
diy speaker building kit clas ohlson
så kommer man direkt till produktsidan:
https://www.clasohlson.com/se/H%C3%B6gt ... /38-8019-1

Lasse-

Inlägg: 1699
Blev medlem: 2008-01-15

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav Lasse- » 2019-05-13 19:55

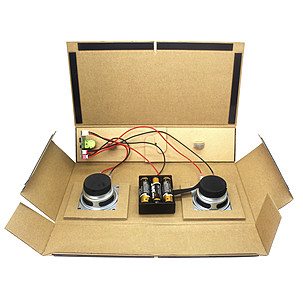

Min låda ser annorlunda ut utanpå men innehållet är desamma ser jag allt går att stoppa i lådan om man vill eller
Göra någonting annat än en papplåda det borde bli resonanser i en sådan låda


Mvh Lasse-
Bilagor

Användarvisningsbild
Hoffen

Inlägg: 137
Blev medlem: 2009-06-10
Ort: Latrineholm, the armpit of Sörmland

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav Hoffen » 2019-05-14 16:57

darkg skrev:Det är vanligt vid installationsljud att man sänder ut signalen med hög spänning tex 100v-system och har transformator i alla högtalare.


Tack för info, då har jag lärt mig ngt nytt.

F.ö. kunde jag inte låta bli att modda lite mer häromdagen, slutstegstrissorna fick större kylflänsar i alu (slaktade en -gammal- NB-kylfläns) med lite arctic silver kylpasta i mellan samt att jag tog ett dc-jack från nå gammalt kretskort, lödde dit lite kablar och monterade med smältlim på insidan av lådan.

Nu kan jag köra den med en vanlig 12v väggbula, eller varför inte bygga en riktigt hemsk dc-jack till 9v-batteriterminalsadapter och mata stärkaren med 12st aa batterier :D

Nu är bara frågan; vad ska jag ha den till?

Användarvisningsbild
darkg
Ljushuvud

Inlägg: 7866
Blev medlem: 2011-12-11
Ort: Kristianstad

Re: Hoffen bygger quick and dirty mediahögtalare.

Inläggav darkg » 2019-05-14 23:20

Med slumpvisa intervall tycker jag att den ska ropa saker som "Kan fröken Hansson komma till expeditionen!", "Korrigera 13 nedåt, håll 5,5!" och spela meddelanden från någon frän nummersändare:
