Hjälpa mor med nya högtalare - 3st MTM ska byggas

[hi_pot]

Ah...

Just avslutat mitt mindre basmodulprojekt då jag sprang på lite element till ett bra pris.
Mina föräldrar har aldrig haft något riktigt bra ljud hemma men jag har försökt få dom på andra tankar och sålt på dom lite saker då och då.
Nu är det dags (tycker jag) att skaffa nya högtalare

Det jag hittade var
3st Fountek Neo CD3.0 (XTZ logga på...)
6st Peerless HDS 832873

Fick tipset av säljaren att bygga dessa MTM:er

http://www.fountek.com.au/products/ss-kit/

Här finns filter och ritningar på lådor med portar osv... jättebra...

Men...

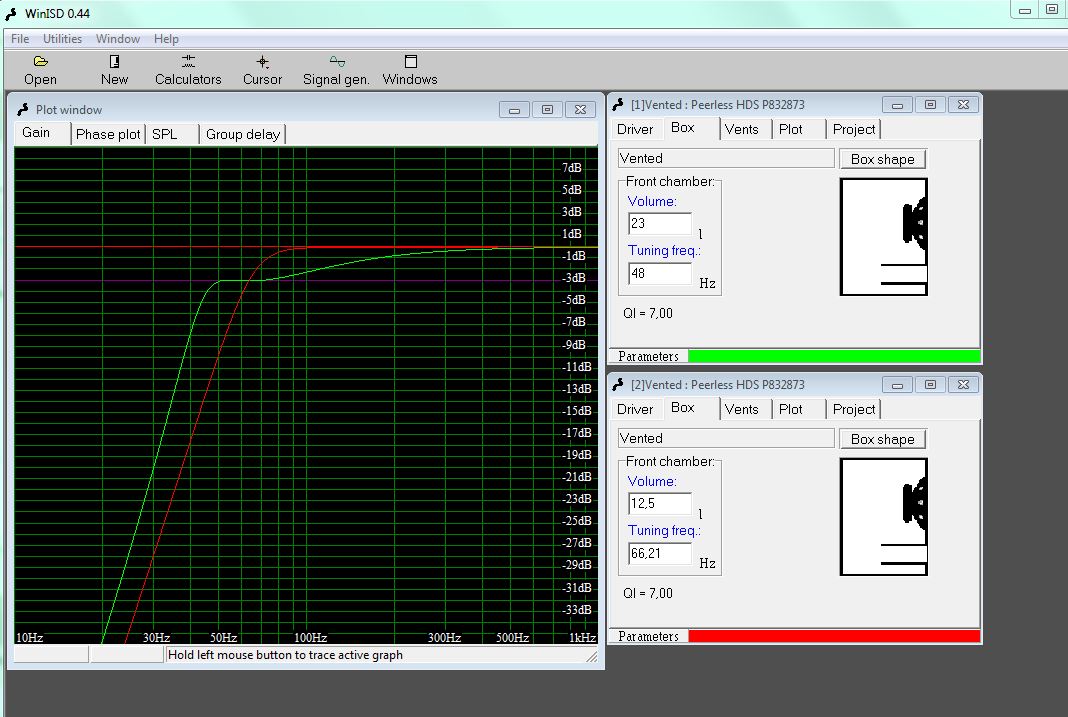

Knappade in datat på basarna i Win ISD som tycker att 12,5 Liter är bra med detta exempel är på ca 23 liter.


Vilken väg tycker ni att man ska gå? en rakare frekvensgång eller en som går lite djupare?
Min tanke är att antingen bygga in en låda under två av dom som man kan bygga vidare med en framtida sub på var sida eller helt enkelt bygga tre exakt lika.
En eller två subbar kommer ju att behövas i vilket fall.

Förslag?

[Elfsberg]

Jag är skapligt övertygad om att de diskanterna du har fått tag i inte alls är den jättemycket dyrare Neo CD 3.0.
Bakstycket på XTZ-diskanten är bara några millimeter stort, jämför m Fountek-diskanten..

[hi_pot]

Hmm...

Paketet är på väg så vi får se när det kommer.

Denna diskant är det jag får.

http://www.fyndborsen.se/ljud/diy-/-res ... en-diskant

Och enligt säljaren är det samma som denna.

https://loudspeakerfreaks.com/Product.a ... ct_ID=6994

Samma nypris typ.
För min skull hoppas jag att du har fel...

Får hålla tummarna!

Va tror du om volymen för basarna? Kanske värt att provbygga den lilla lådan med. Funkar den mycket mindre lådan bra kan man ju ev bygga en vägg hängd låda.

[Elfsberg]

!!!!! Vad sjukt. Den jag hade såg heeeeeeeeelt annorlunda ut - billigaste kinaskiten jag sett.
Det blir nog bra för dig.

[hi_pot]

Paketdags idag...


Basarna var helt nya och banden hade ersatts av en betydligt dyrare diskant relativt tidigt så de är så gott som nya med... Känns kul att hitta nytt som är billigt!


Hade tänkt att bygga något med ett par Peerless SDS element men så hitta jag dessa HDS element istället.
Var allt lite skillnad på dom...



Innan ja köper filterkomponenter så ska ja väl få det verifierat att det verkligen är Fountek... men de ser ju ut som det i alla fall.

[BPM]

Utan förstahandsinfo kan jag inte vara helt säker men allt jag läst i ämnet säger att diskanten är Fountek och att skillnaden enbart består i xtz-loggan.

Ser ut att bli ett grymt bygge det där.. Kommer följas!

[hi_pot]

Utan förstahandsinfo kan jag inte vara helt säker men allt jag läst i ämnet säger att diskanten är Fountek och att skillnaden enbart består i xtz-loggan.

Ser ut att bli ett grymt bygge det där.. Kommer följas!

Fick svar idag från XTZ idag att det var just så... Enbart loggan som skiljer.
De nämnde att det även är samma diskant som sitter i Monotor Audio platinum serie. Jo man tackar..
Så säljaren visste va han sålde...

Tanken med detta bygge är att det ska vara ett budgetbygge som bör landa på ca 4000:- ( 1333:-/st ) och att det inte är någon prio på hastighet.
Har ett kommande källarbygge som troligtvis kommer ta en del tid och att beställaren (mor) inte har någon brådska.

Elementen kosta mig 2200:- och filter verkar landa på 1288:- det ger oss ca 500:- för att bygga låda för. Vi får se om vi klarar det...

[hi_pot]

Så här ser det tänkta filtret ut.


Och här kommer handla listan...


[hi_pot]

Filter komponenterna är restade så de verkar dröja...
Så i förra veckan tog jag min trogna testlåda och delade den ännu en gång i två delar. Tur att man bygger mindre och mindre lådor... Kallas återvinning!


Så idag blir det till att montera basarna i de två låtorna för att kunna göra ett A B test.

12.5 liters lådan stäms av vid 65HZ
23 liters lådan till 48Hz. Det mina rör hemma är 69mm så länden blir 158mm för båda.

[hi_pot]

Nu är de två test lådorna klara för morgondagens mätning.

Porten är monterad i sidan då den inte fick plats i baffeln på den lilla lådan på grund av det grunda djupet.
Så portarna är monterade lika så att mätningen ska bli rättvis.


Någon som vet hur mycket det kommer att påverka mätningen i basområdet om elementen inte är inspelade? Vet att det gör mycket på mellan registret.

[hi_pot]

Idag har jag gjort en mätning på de två lådorna.
Resultatet blev så här.

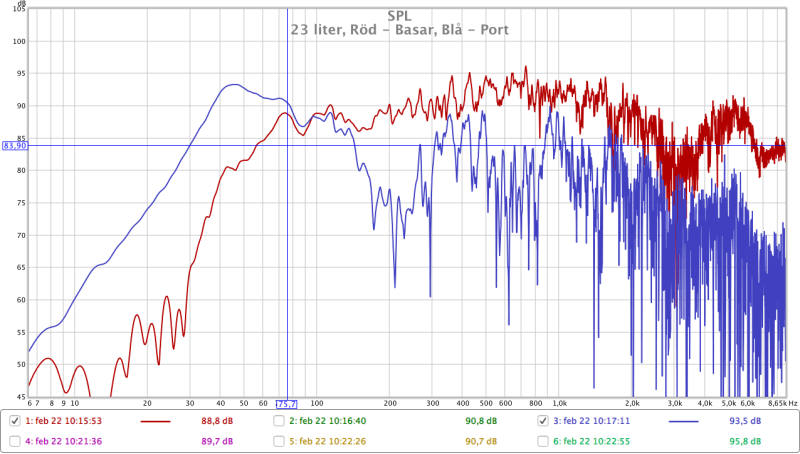

Mätning av 23 liters låda.

23 liter.png (123.46 KiB) Visad 4109 gånger

Mätning av 12 liters låde

12 liter.png (124.47 KiB) Visad 4109 gånger

Nedan kan ni se skillnaden framifrån på de två olika volymerna. Rätt lika...

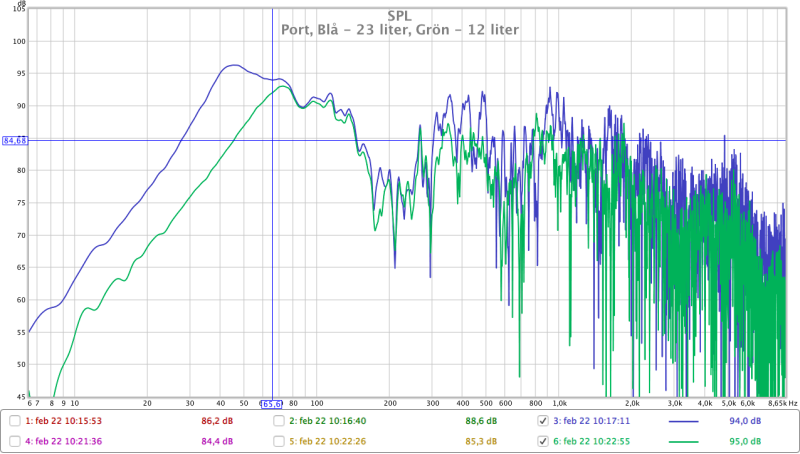

Och här ser vi skillnaden på avstämningarna (portarna) för de två volymerna.


Så, nu vill jag ja tips och råd!
Ska jag gå på den lilla volymen eller den större?
Det kommer ju att behövas sub (eller subbar) till detta i vilket fall så en delning vid 50-80Hz blir säkert säkert aktuellt i vilket fall.

Sen har jag sneglat på tex Totem Tribe II som är en vägghängd modell.
https://totemacoustic.com/en/tribe-ii/specifications
Skulle man gå på den lilla volymen så kan ju det vara något att gå på.
Vad har ni för erfarenheter med vägghängda högtalare?

Ska göra några skisser till och se vad "beställaren" tycker med.

[MagnusÖstberg]

Varför inte slutet om du ändå skall ha subbar?

[hi_pot]

Varför inte slutet om du ändå skall ha subbar?

Är väl kanske lite fast i tanken på den beskrivning jag hittat för just dessa element.
Sen är det ju en fördel att de faktiskt kan klara sig utan basar som får bli steg två för dom. I dagsläget har de en äldre JBL sub som får hjälpa till i början.

När jag simulerar dessa basar så hamnar sluten låda på 120Hz -3dB mot 66Hz i portat utförande. Dagens mätning visa att de i alla fall kan ta sig ner till 50Hz utan problem som är i min hall som inte ger så mycket till basstöd i jämförelse med t.ex. mitt tv rum.


En liten portat kan (även om den blir lite tunn) klara sig själv.

Jag ska skissa lite på olika förslag.
En nätt golvare som tex Neat Motive SX1 på kanske 17-20 liter.

motive SX1.JPG (23.68 KiB) Visad 4032 gånger

En vägghängd som t.ex. Totem Tribe som då är lite väl liten kanske man för att få en känsla.

Tribe II.JPG (35.62 KiB) Visad 4032 gånger

och även en med integrerad bas (sub) i botten på kanske 40-50 liter.
Hitta den här skissen när jag sökte lite snabbt.

Skärmklipp MTM.JPG (89.97 KiB) Visad 4032 gånger

Ju mer jag tänker på det desto mer tycker jag om tanken med att förbereda för ett riktigt bas element som sågas fram vid behov.

[hi_pot]

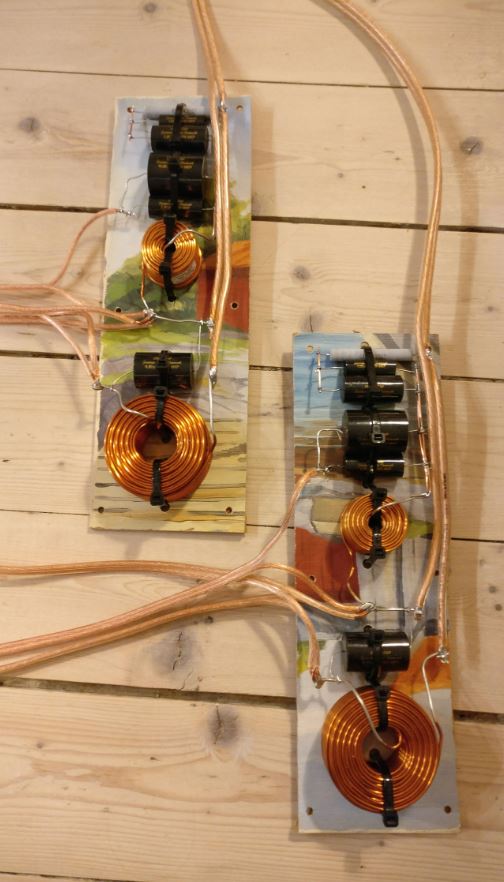

För ett ganska långt tag sen kom till slut alla filterkomponenter.
Den ända masonitskiva jag hittade att bygga mina filter på var en gammal tavla. Så nu blir det konst på insidan...


Har köpt hem MDF med så jag tänkte ta mig lite tid att slå ihop två lådor till frontarna. Tänkte göra som likt Motiva SX1. Bygga en liten golvate som sträcker 80-90cm från golvet.
Men tycker nu att jag ska hålla kvar vid MTM lösningen eller är det bättre men en TMM när lådan blir lite lägre?

[petersteindl]

Din mor kommer få fina högtalare.

Med vänlig hälsning
Peter

[hi_pot]

Efter några kvällar med sågen och fräsen så är lådorna klara.



Köpte en passare till fräsen på Ebay. Måste säga att det blev rätt bra. Men det får inte bli något tjockt lager färg vid diskanten...


Efter att ha spelat på dom en dag då börjar det låta riktigt riktigt bra.

Nu återstår det bara att sätta lite färg på dom.

[nuffe]

Snyggt
Nu vet jag inte om du gick på 23 eller 12 liter i ditt bygge. Men jag tycker att 23 liter ser bättre ut.


Henrik

[hi_pot]

Snyggt
Nu vet jag inte om du gick på 23 eller 12 liter i ditt bygge. Men jag tycker att 23 liter ser bättre ut.


Henrik

Gick på den större volymen. Det man man nästan misstänka när man ser högtalaren i profil...
Porten är ner mot golvet och mynnar ut genom en slits på fram och baksidan. Sätter väl dit några fötter eller spikes får att få lite mer rymd för porten.
De klarar sig bra utan sub till musik men ganska väntat så är dom tunna till film. Men det går ju alltid att ordna.
Sen i efterhand blev det nog en aning får mycket lutning på dom. Så får se till att det går att justera höjden i bakkant.

[Kalejdokom]

Detta fina bygge har jag missat - ser ju riktigt fint ut! Hur gick det sen? Hur gjorde du med ytbehandling?
Det står 3st MTM i rubriken - blev det en tredje högtalare (center?).

[hi_pot]

Detta fina bygge har jag missat - ser ju riktigt fint ut! Hur gick det sen? Hur gjorde du med ytbehandling?
Det står 3st MTM i rubriken - blev det en tredje högtalare (center?).

Joo projektet gick vidare men intresset verka lite svalt just då o sen glömdes det bort.

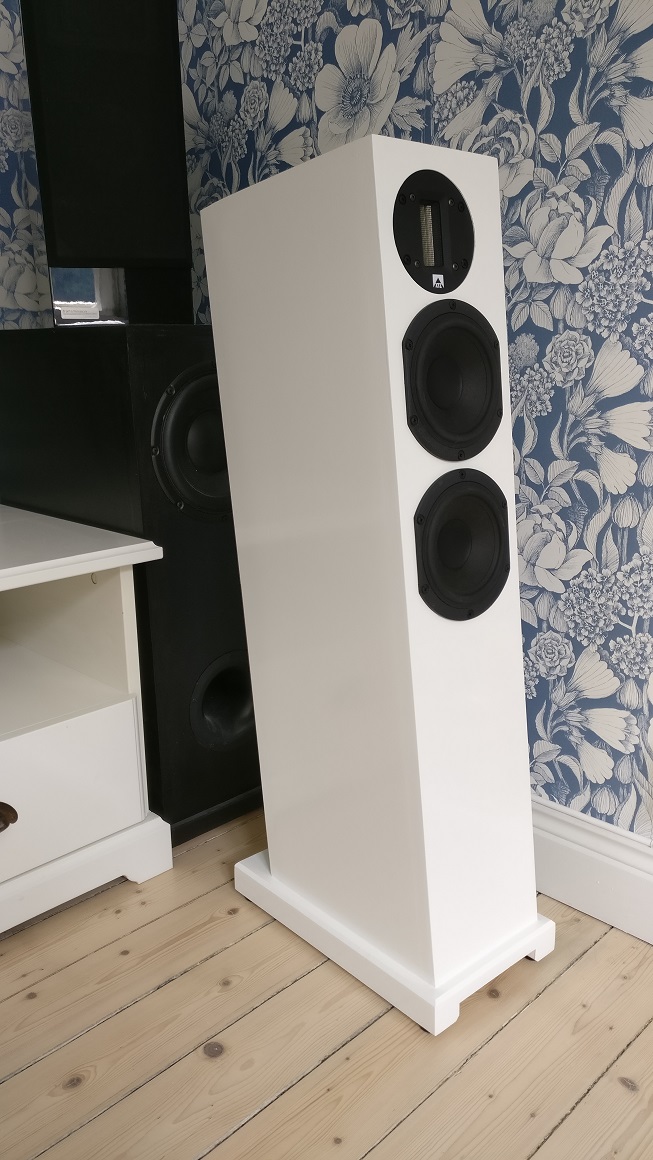

Men så här blev slutresultatet.

2017-07-09 14.34.32 liten.jpg (376.81 KiB) Visad 3002 gånger

2017-07-09 14.34.26 liten.jpg (384.52 KiB) Visad 3002 gånger

Ang den sista (centern) så låg filter och element och väntade länge och efter ett tag såldes de av då intresset från mina föräldrar inte var så stort av en center.
Blev ingen bio för dom.

[RSG]

Snyggt!

Och intrycken var?

/Johan

[hi_pot]

Ja jag tyckte om det. Helt klart.
De var inte hemma hos mig så länge att de hann spela in sig men det låter bra trots lågbudget förstärkare och "öppen planlösning" hos mina föräldrar.
Det är bra upplösning i fauntek diskanten o det tycker vi om!
Hade helt klart tagit tillbaka dom om det inte varit så att jag köpte bara för att bygga till dom.

[Kalejdokom]

Kul - tumme upp!
