Muppselement

Inläggav Lasse- » 2020-10-11 20:18

Muppselementet måste det monteras i någon speciell låda typ det som var på tal på forumet för några år sedan ?
Funderar på att köpa ett par högtalare ifrån någon micro stereo på myrorna uppe vid Fridhemsplan till ett billigt pris
Och kapa av fronten och göra en ny front av MDF board går det

Mvh Lasse

Användarvisningsbild
MagnusÖstberg

Inlägg: 29599
Blev medlem: 2009-03-30

Re: Muppselement

Inläggav MagnusÖstberg » 2020-10-11 22:12

Självklart, det var bara en design...finns många vägar att gå.
Jag saknar dig.
Medlem på www.faktiskt.se sedan 2006

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-11 22:46

Tack för svaret ska kolla där på Myrorna uppe vid Fridhemsplan när jag får tid.


Mvh Lasse

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-16 20:29

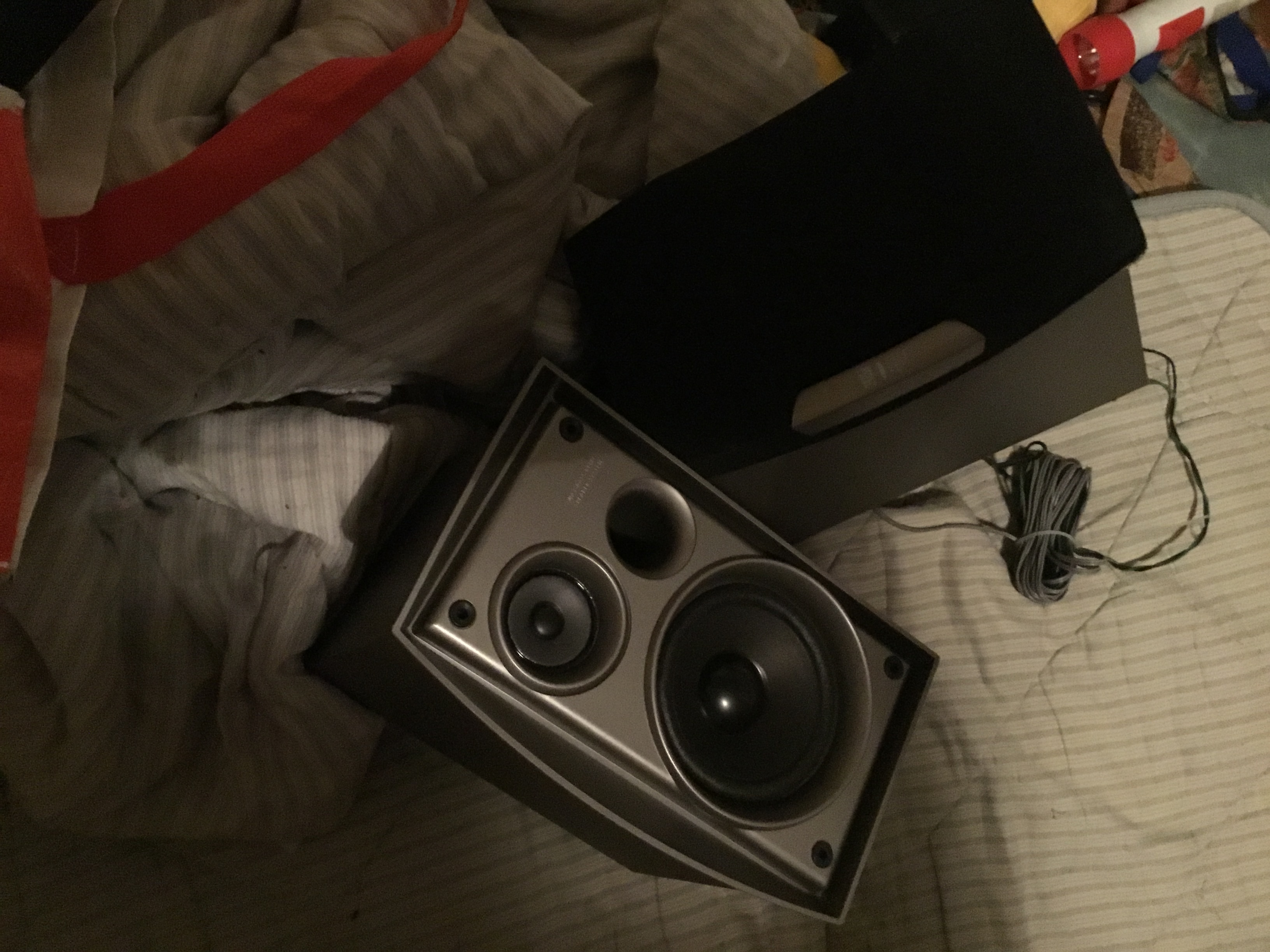

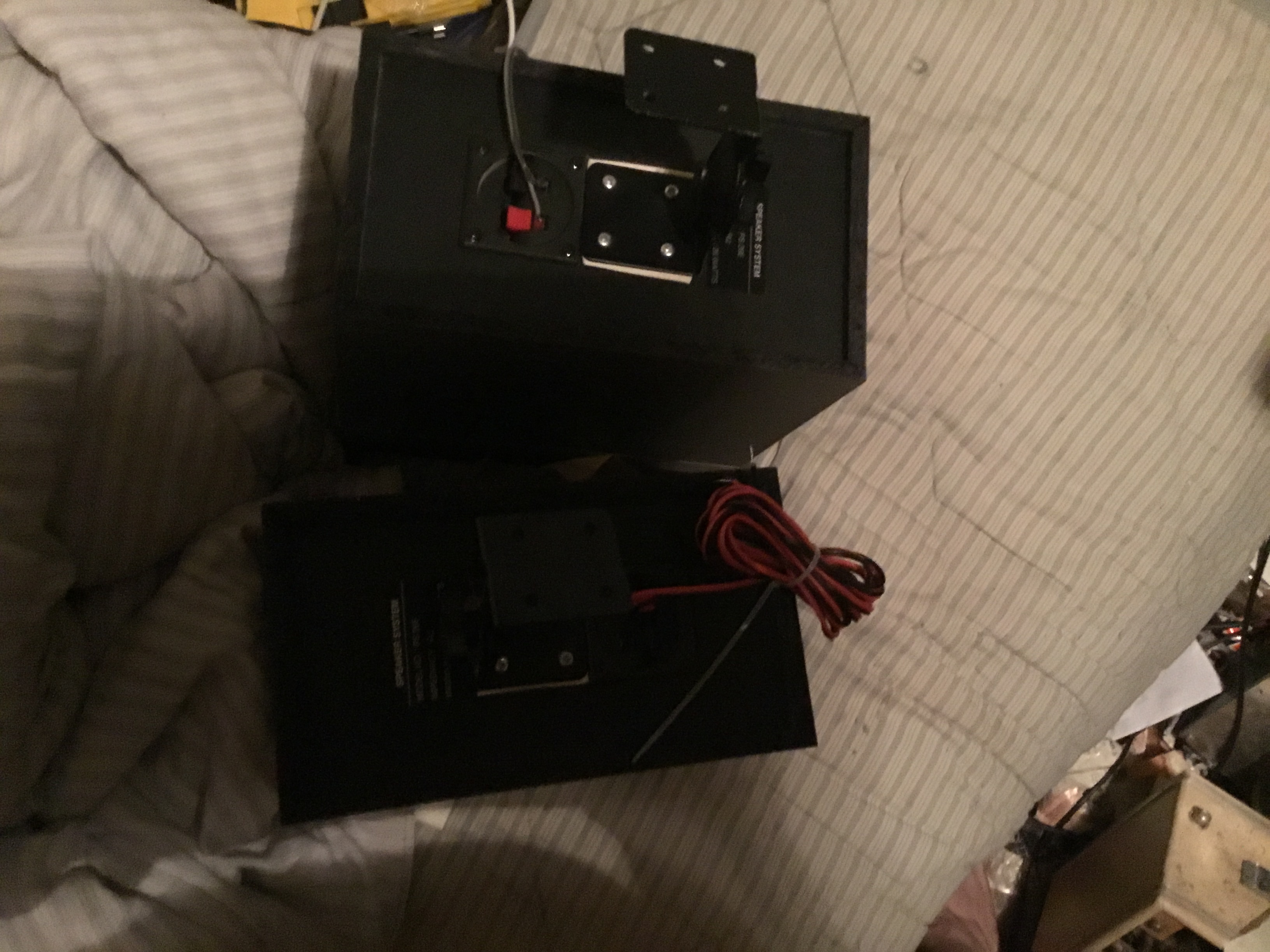

Köpte mig dom här skräphögtalarna på Myrorna för att försöka göra något bra av dom när jag har rensat dom och försöka
Få dit Muppselement istället
Bilagor

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-16 20:40

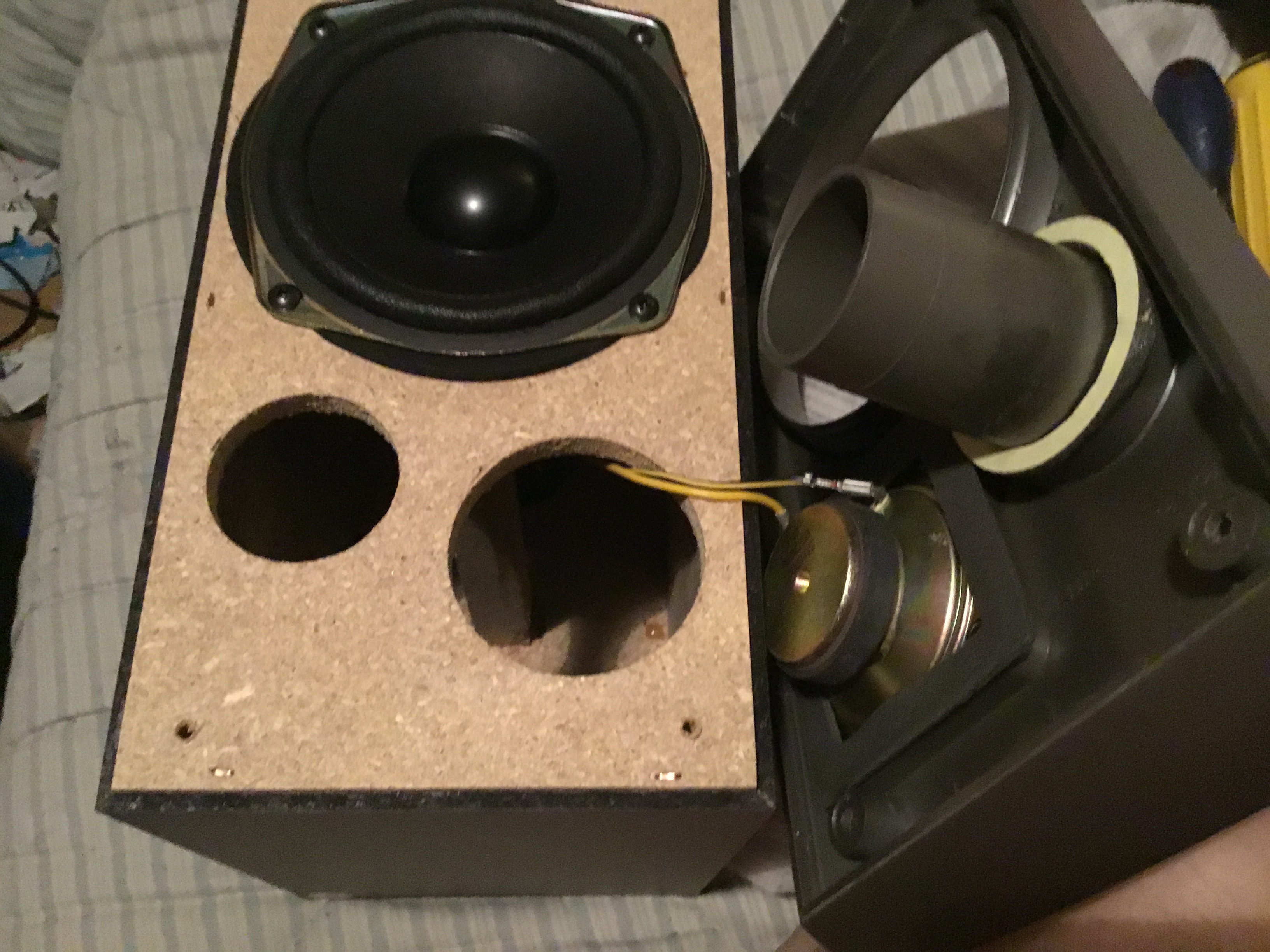

Här är plastbaffeln avskruvad och man ser ingen dämpvadd i lådan
Bilagor

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-16 21:00

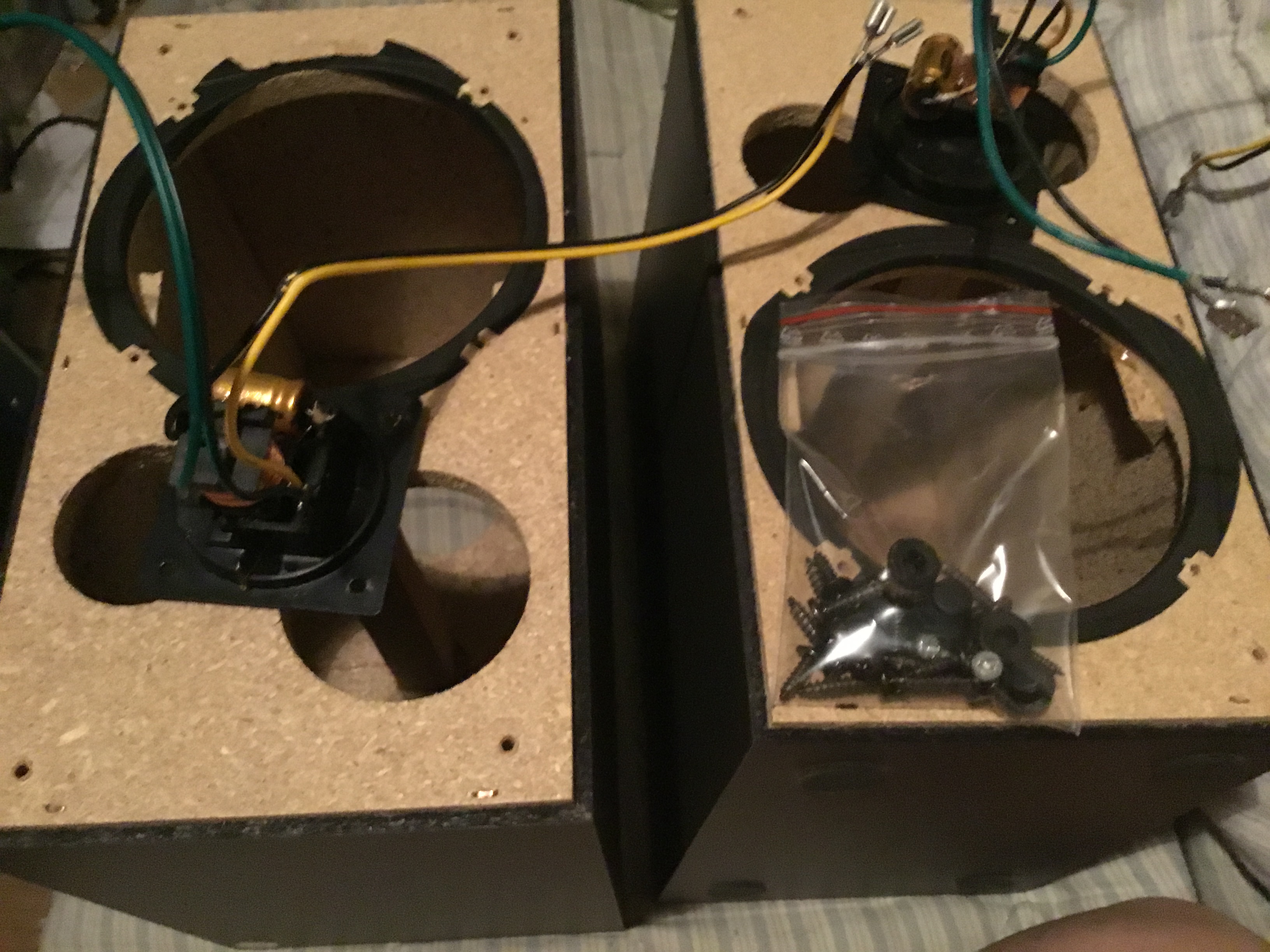

Svarta träskruvar är användbara så dom sparas i en påse delningsfiltret ser ut som ett 6 dB filter men anslutningen ser ut
Att vara användbar men är en klämlist
Bilagor

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-16 21:55

Funderar på om man skulle ta och kapa ner lådorna till samma volym som det är i Mupps lådorna. Och göra ett par nya bafflar
nån som vet vart man hittar original artikeln till Muppshögtalaren och om man kan ta reda på lådvolymen.

Mvh Lasse

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-17 20:01

Vart hittar man originalartikeln till Nagrefs Mupps ? Skulle vilja ha tag i den men den kanske finns i någon gammal tråd ?

Mvh Lasse

Användarvisningsbild
STDI

Inlägg: 1517
Blev medlem: 2009-10-06
Ort: ho-acoustic

Re: Muppselement

Inläggav STDI » 2020-10-17 20:05

Man söker på "mupps" och går till de äldsta inläggen.
https://www.faktiskt.io/phpBB3/viewtopic.php?f=3&t=14492
OD-11(T22+B65OAII), 2xOA12, 3xOA12(T22+B65OAII), 6xOA14, 2xOA50, OA52, 2xOA52.2, OA52.LE, OA52.N, 2xL8, SC6, SC6.2

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-17 20:20

Här kommer mätningarna på elementet i en baffel på 124x195 mm (BxH) Elementet har sitt centrum 75mm från ovankanten. Lådvolymen är ca 1.2l.

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-17 20:27

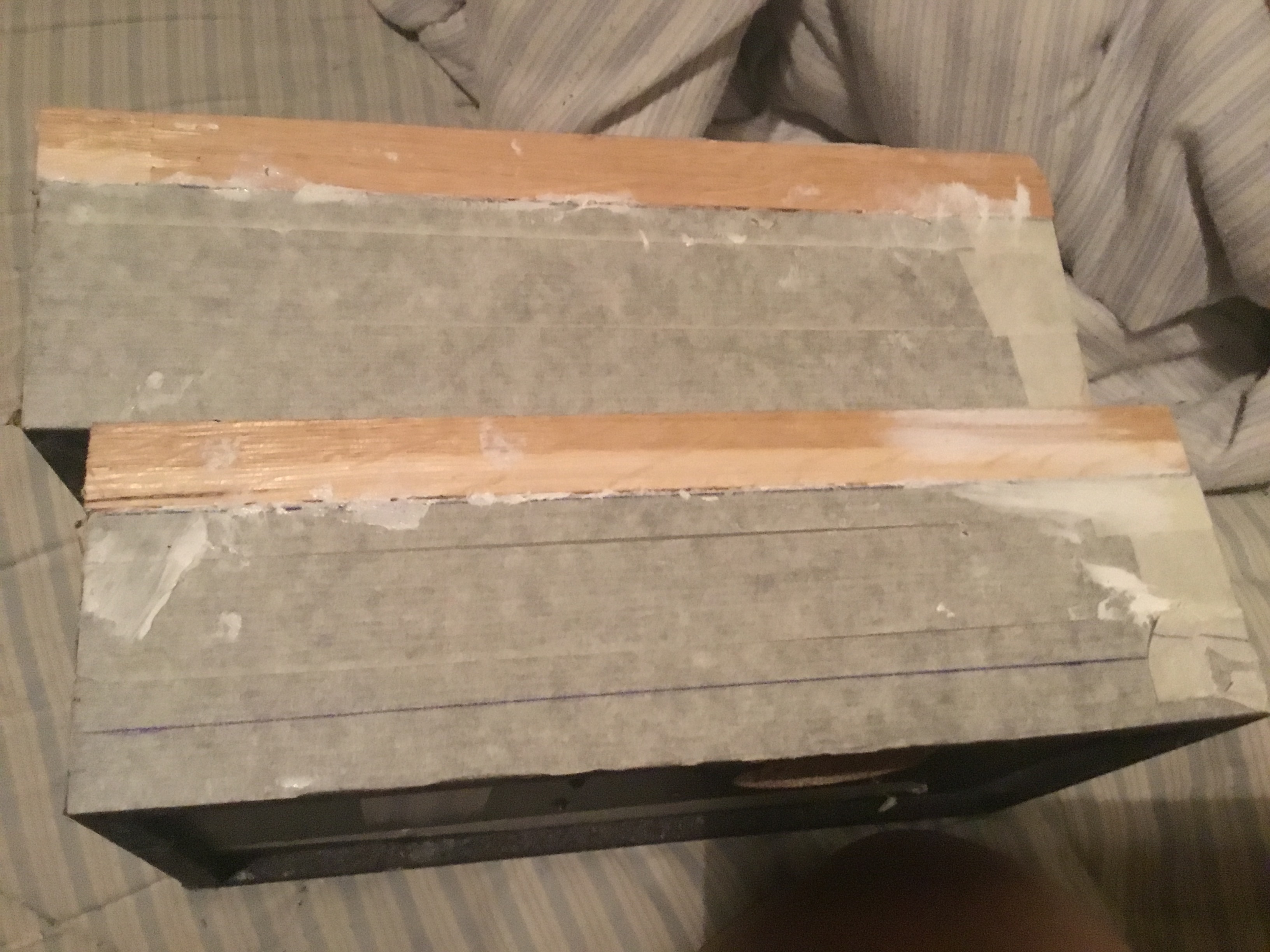

Rensade bort baffeln Med en hammare så ena lådan ser ut så här
Bilagor

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-17 20:35

Innermåttet i lådan ser ut att vara 230 x 120 mm om man ska räkna om volymen till liter ska man göra om alla mått till meter då
För att kunna räkna ut höjden i lådan för att få Nagrefs volym på 1,2 liter eller hur gör man ?

Mvh Lasse

Användarvisningsbild
STDI

Inlägg: 1517
Blev medlem: 2009-10-06
Ort: ho-acoustic

Re: Muppselement

Inläggav STDI » 2020-10-17 21:35

Lasse- skrev:Innermåttet i lådan ser ut att vara 230 x 120 mm om man ska räkna om volymen till liter ska man göra om alla mått till meter då
För att kunna räkna ut höjden i lådan för att få Nagrefs volym på 1,2 liter eller hur gör man ?

Mvh Lasse

Räkna i dm eftersom 1 liter = 1 dm3

2,3 * 1,2 * h = 1,2 ger att h = 1/2,3 = 0,435 dm = 4,35 cm = 43,5 mm

Du har uppenbarligen stor låda jämfört med mupps original.
OD-11(T22+B65OAII), 2xOA12, 3xOA12(T22+B65OAII), 6xOA14, 2xOA50, OA52, 2xOA52.2, OA52.LE, OA52.N, 2xL8, SC6, SC6.2

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-17 21:56

Ja det blir nog inte mycket kvar på höjden på min låda när jag kapat bort det som ska bort .
Tänkte när jag var på Myrorna att jag skulle hitta ett par små lådor men en del högtalare säljs
Bara ihop med huvudenheten och inte lösa så det gick inte att vad som helst i hyllan till projektet
Men dom här var förhållandes billiga.


Mvh Lasse

Baffel

Inlägg: 786
Blev medlem: 2018-11-26

Re: Muppselement

Inläggav Baffel » 2020-10-17 22:08


Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-18 15:50

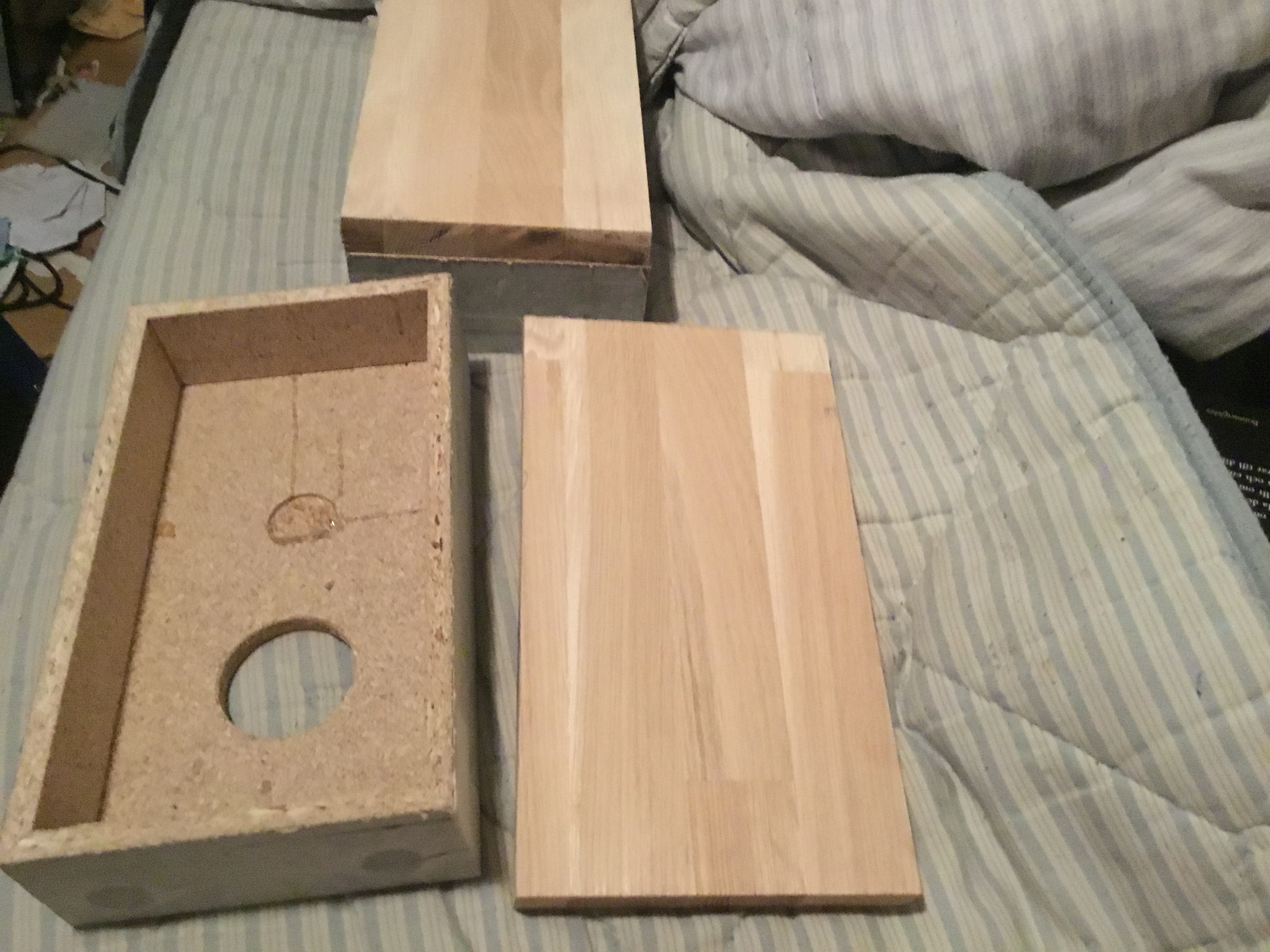

Hej såhär vart lådorna efter nedkapningen och ett par bafflar som vart tillkapade av en stavlimmad skiva
Bilagor

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-18 16:27

Nån. som vet vad det är för håldiameter på baffelhållet för Mupps ellementet så skulle man kanske leta rätt på en hålsåg någonstans?

Mvh Lasse

hifi kit säljer elementet fortfarande trodde det hade gått ur produktion och där står det 78 mm håldiameter

https://www.hifikit.se/tg9fd-10-04.html

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-18 17:05

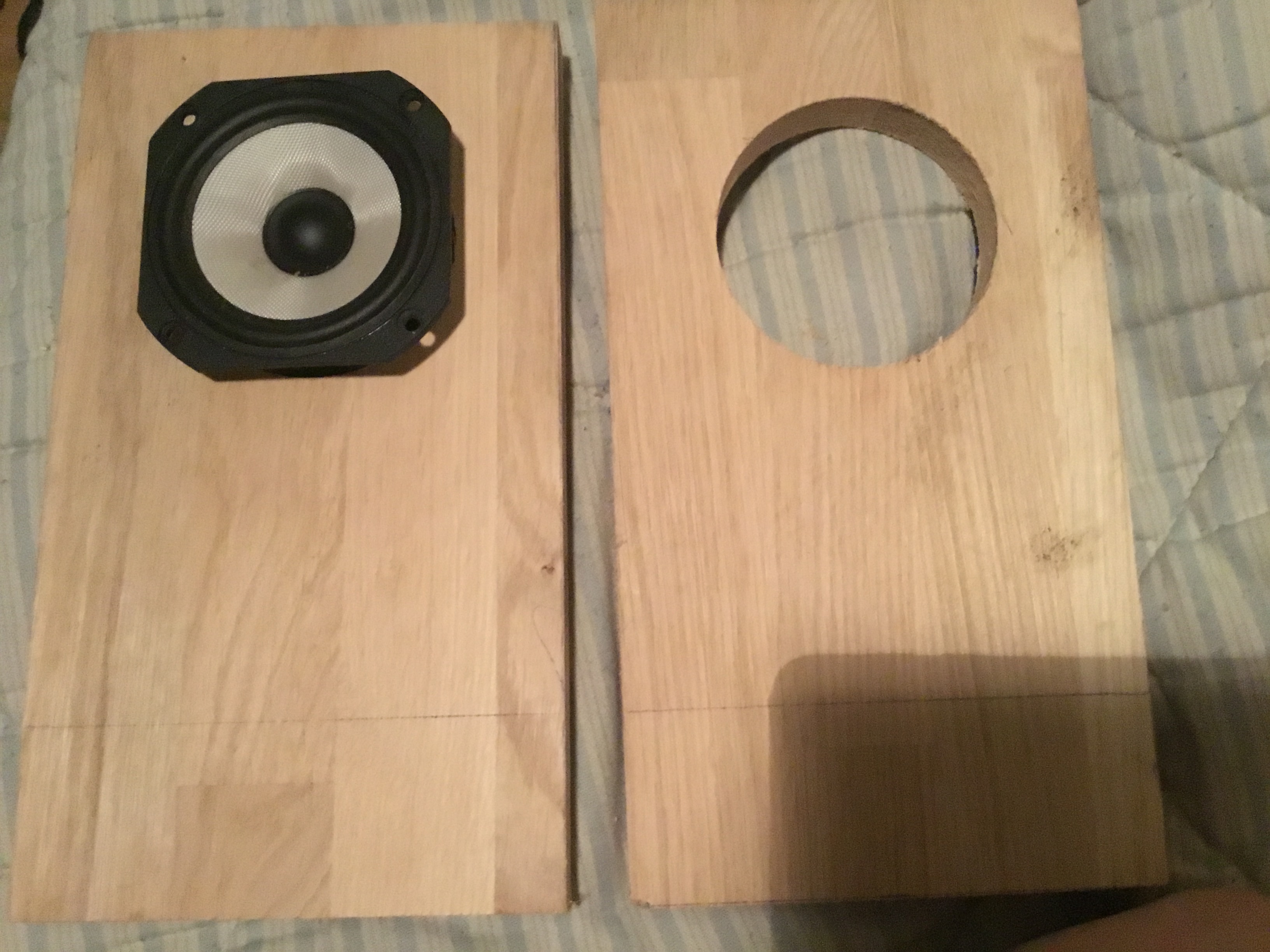

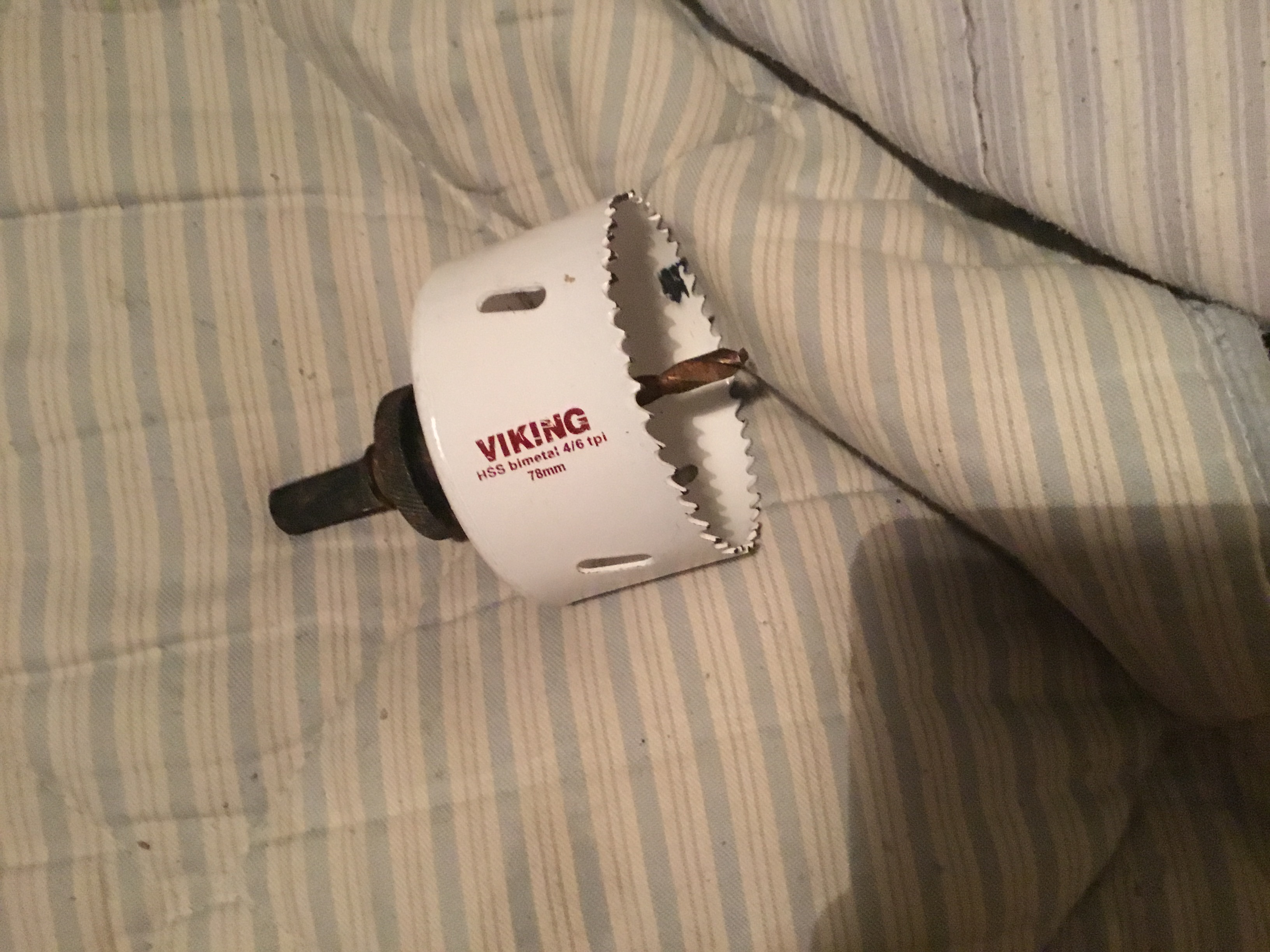

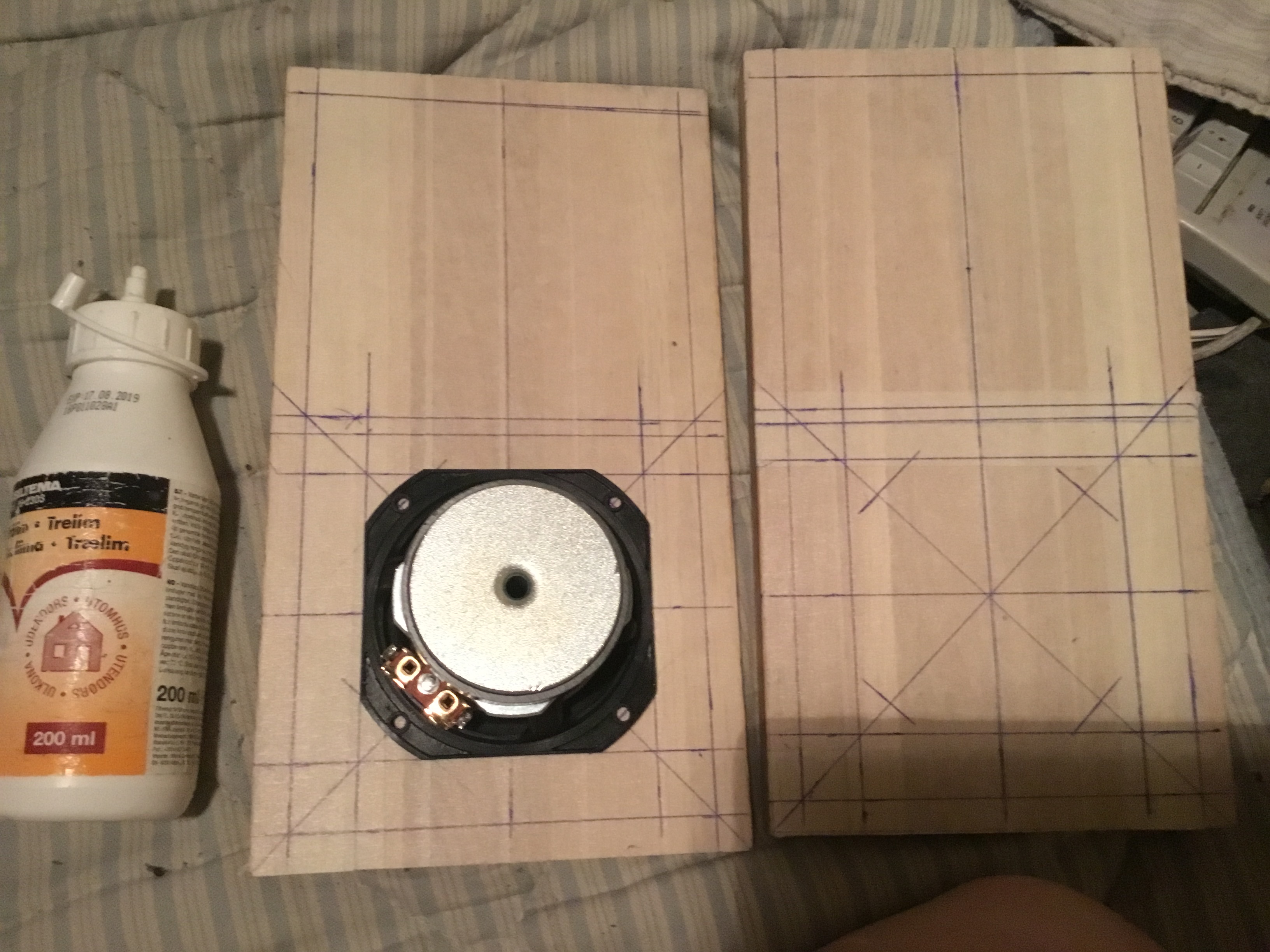

Hitta en 78 mm hålsåg i samlingen hemma ska prova med att ta upp ett testhåi en bit stavlimmad skiva en se hur högtalaren passar i hålet
Om det är tajt eller om det glappar
Bilagor

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-18 20:03

Om man tar upp ett hål för. mupps ellementet ska det sitta på någon speciell plats på baffeln då eller som typ på ena kortsidan eller
Mitt på hur gör man?

Mvh Lasse

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-18 20:51

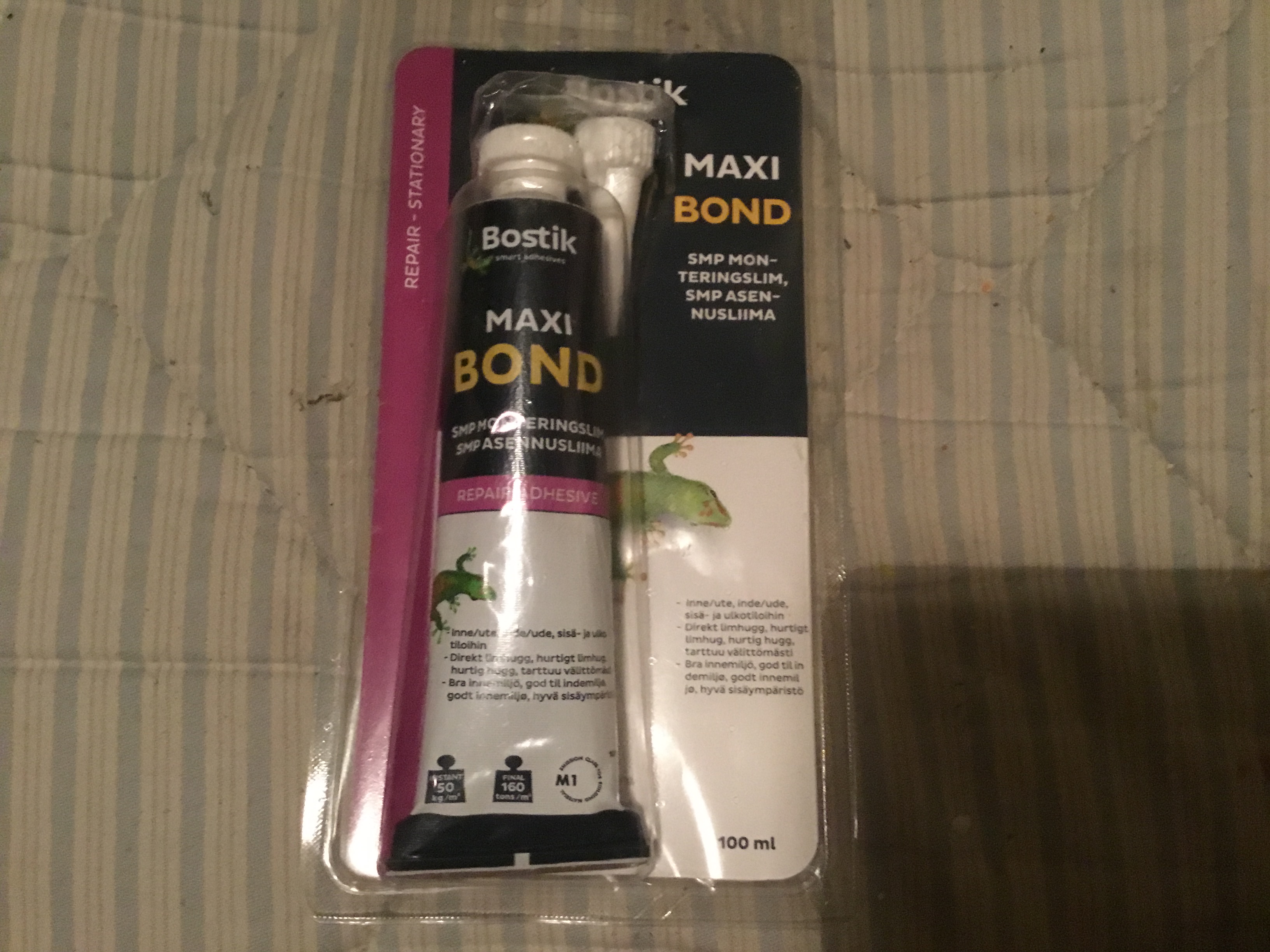

Har en sån här förpackning med Bostik Maxi Bond som var tänkt till att limma ihop en ekstol men det har inte blivit
Av så funderar istället att limma fast baffeln på lådan med limmet när jag har tagit upp hålet för mupps ellementet det
Borde bli bra tycker jag eller?
Bilagor

Användarvisningsbild
paa
Sökaren

Inlägg: 33381
Blev medlem: 2005-01-10

Re: Muppselement

Inläggav paa » 2020-10-19 10:56

Det funkar nog. Men jag har sett ett limtest där vanligt vitlim vann över allt utom epoxi!
Medlem på forumet för hifi; Faktiskt.se, numera Faktiskt.io sedan jan 10, 2005
Numera pensionär.
Vi har sålt Sonic Design till Winn Scandinavia, vilka driver bl.a Ljudfokus och BRL.

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-19 19:29

Har nog limmat ihop ett dussin fågelholkar gjorda av engångspallar ifrån jobbet med sånt här Biltema trä lim för utebruk
Och det har ju fungerat men nån holk har jag fått limma om men ek är hårt och det är massa porers spånskivan som
Jag tänkte försöka fylla med Bostik limmet
Bilagor

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-19 20:55

Ansltningplinten på Mupps ellementet sticker ut utanför dom där 78 mm så förmodligen så får jag ta en kvistborr och borra ur runt hålet
På baksidan av baffeln annars så får jag inte dit det tror jag och ekskivan är för tjock för elementet .

Frågan är om man ska ta och fräsa ur på baksidan så det blir mer luft runt Mups ellementet också som kan rotera runt

Mvh Lasse

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-19 21:18

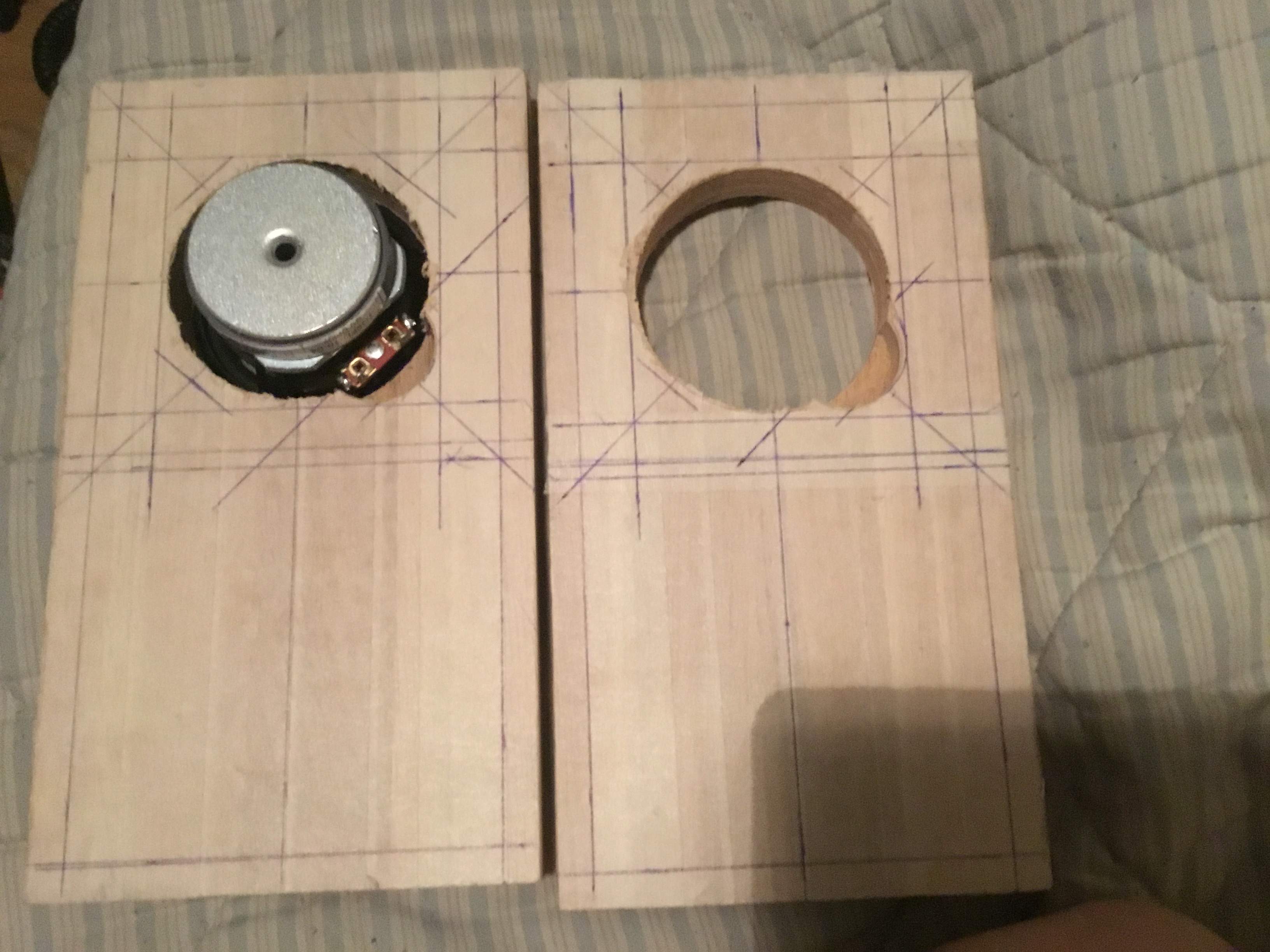

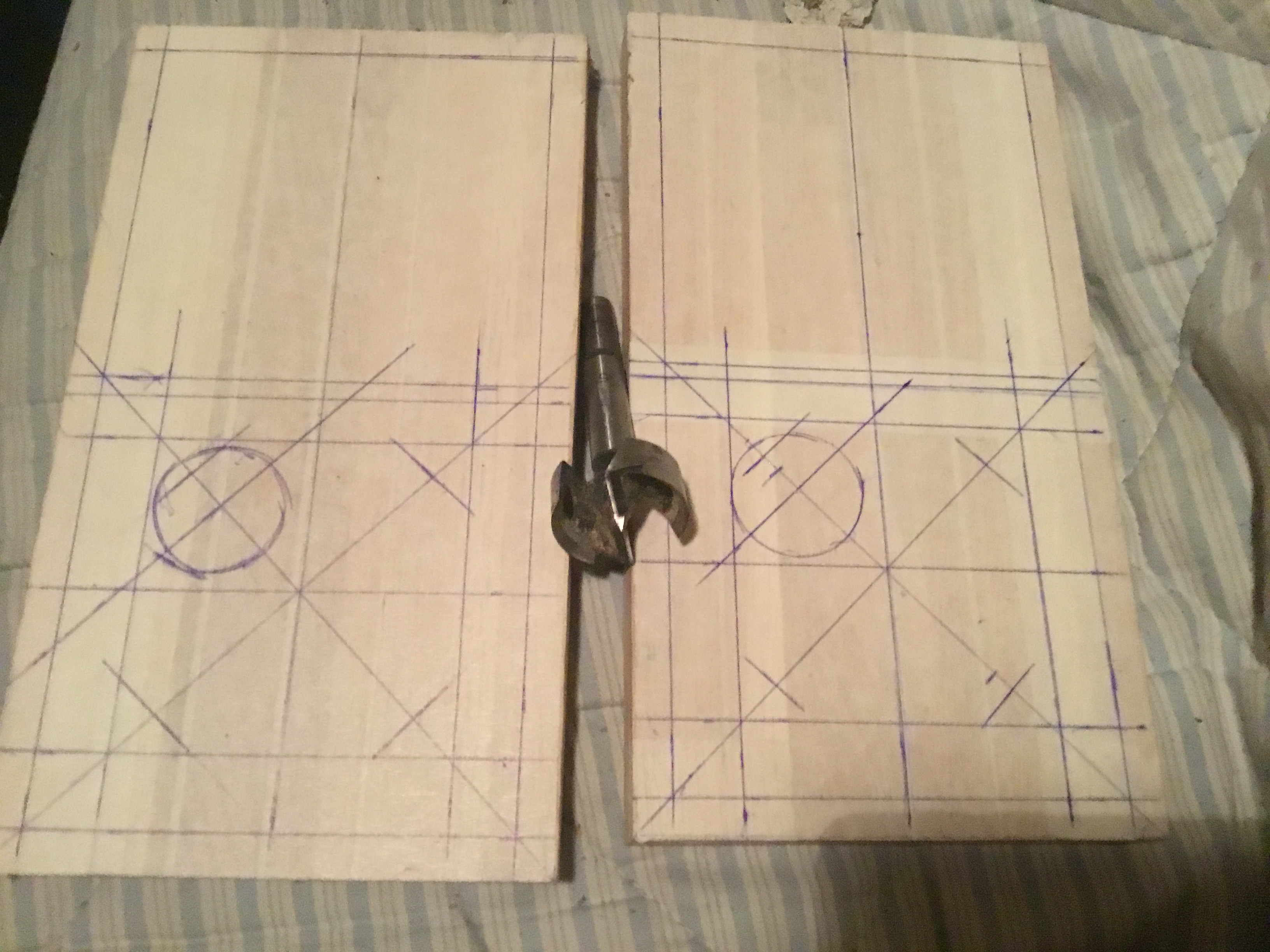

Urfräsning för plinten med en 35 mm kvistborr
Bilagor

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-23 13:39

Man måste ha Vassa verktyg om man ska ta upp hål i en stavlimmad skiva 35 mm kvistborren var inte riktigt vass men
Pressar man på lite med borrstativet så går det
Bilagor

Lasse-

Inlägg: 2119
Blev medlem: 2008-01-15

Re: Muppselement

Inläggav Lasse- » 2020-10-24 01:16

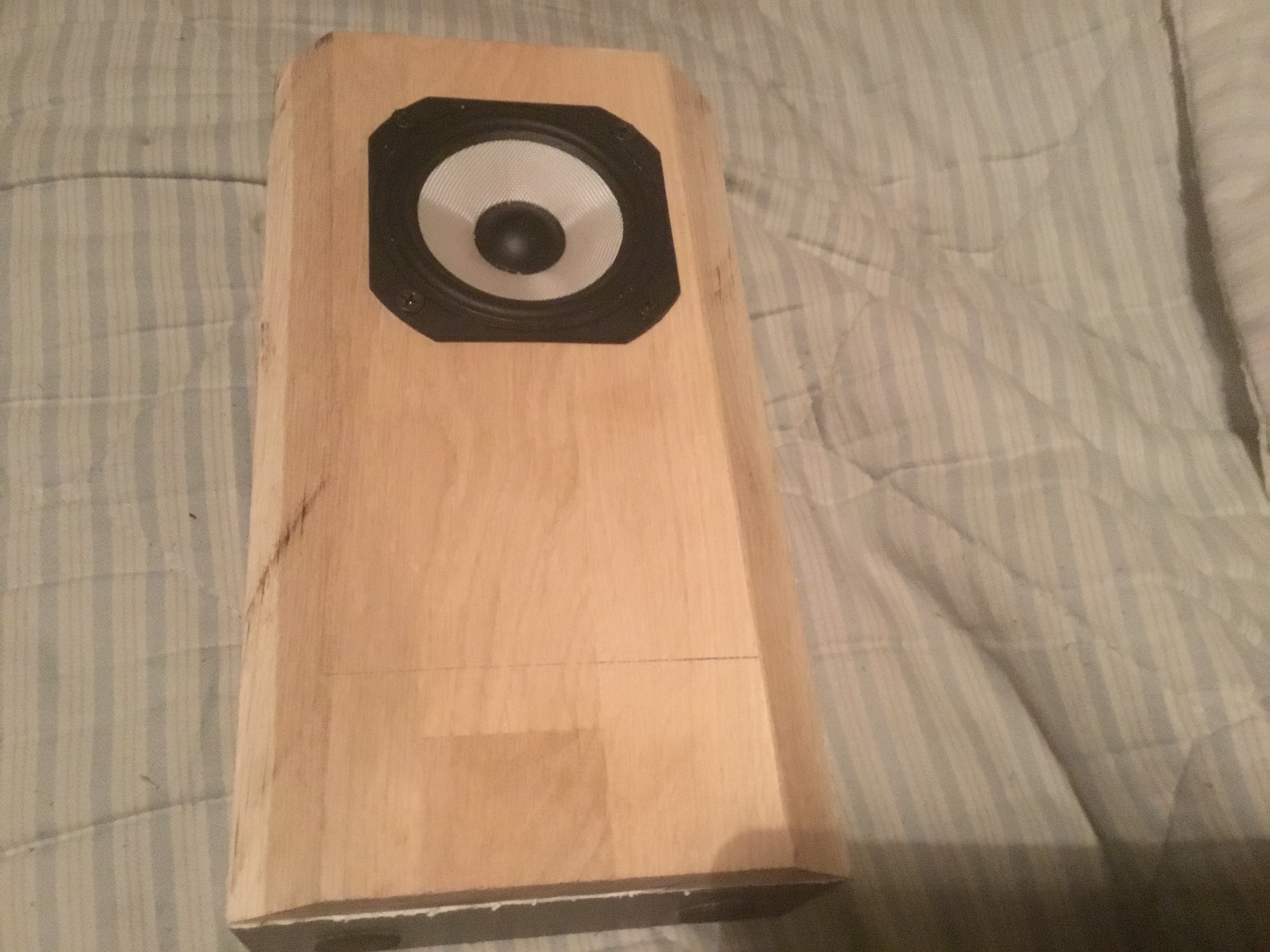

Spelar det någon roll för ljudet om man fasar av långsidorna på baffeln i 45 grader med en cirkelsåg ?

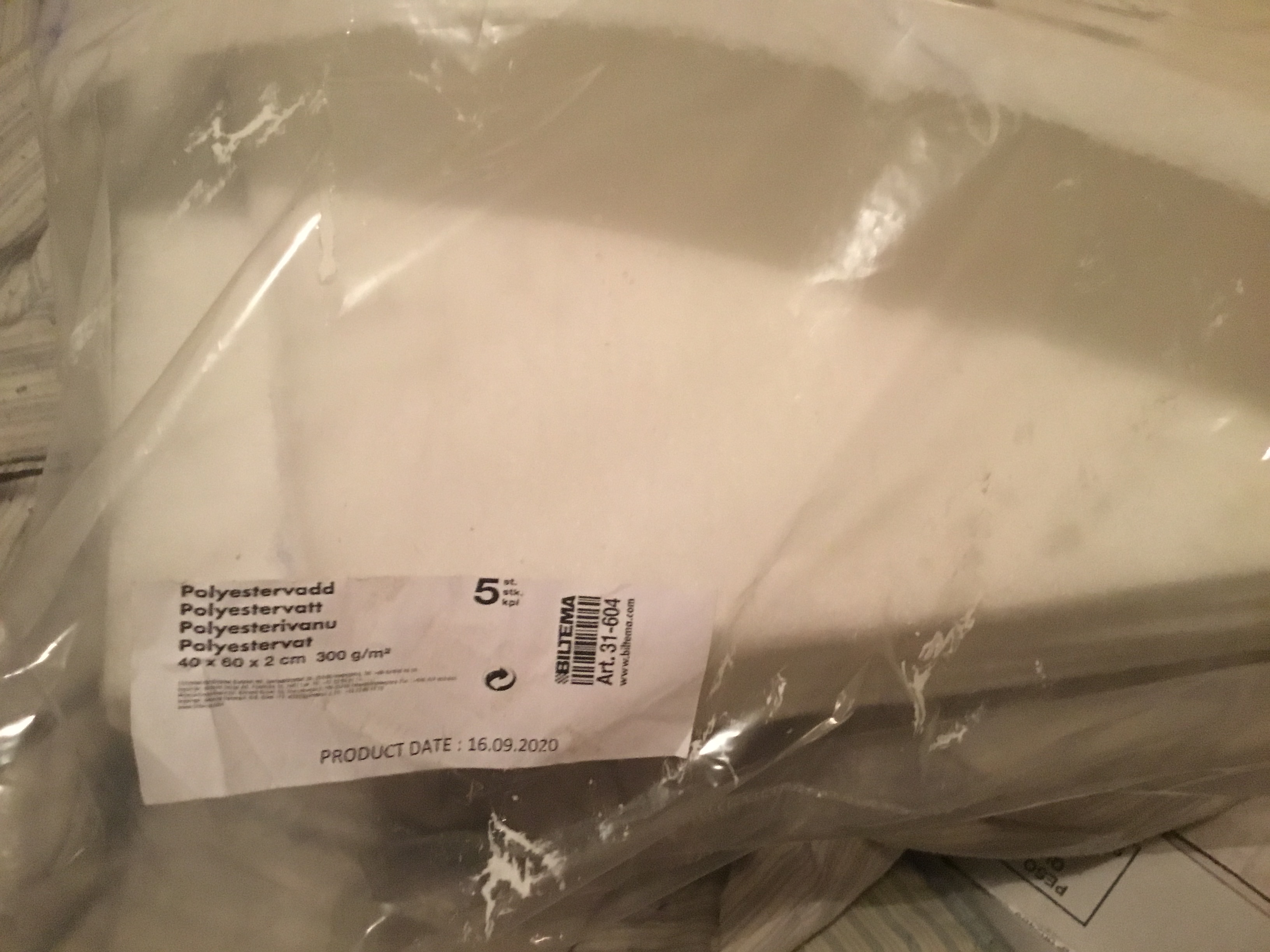

Dämpmatta i lådan innan man limmar ihop den finns det något på Biltema som passar eller är det Hifikit som gäller?

https://www.biltema.se/redirect/article/1/sv/31605

Mvh Lasse

Baffel

Inlägg: 786
Blev medlem: 2018-11-26

Re: Muppselement

Inläggav Baffel » 2020-10-24 09:03

Trevligt projekt. Shyssta bilder :)

Ska bli kul att följa projektet.
