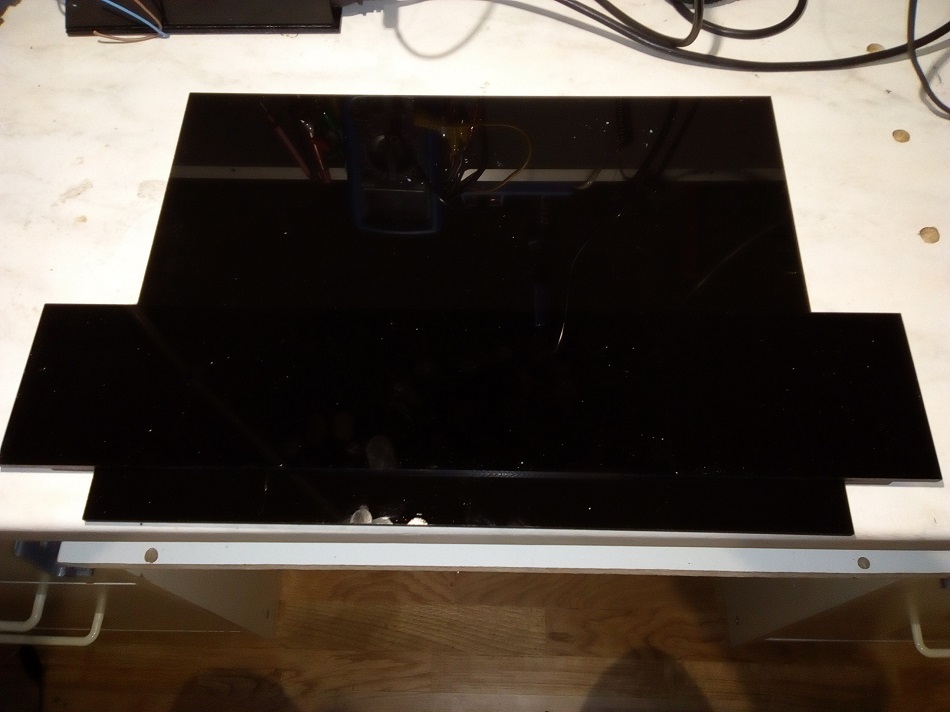

Hade lite plast över

[xmag]

Vad kan man gör med det här?


Limmar lite!


Rör sig lätt upp och ner.


Nu kan den röra sig lätt och fint också åt sidan. Ingen förstår ännu vad det skall bli!

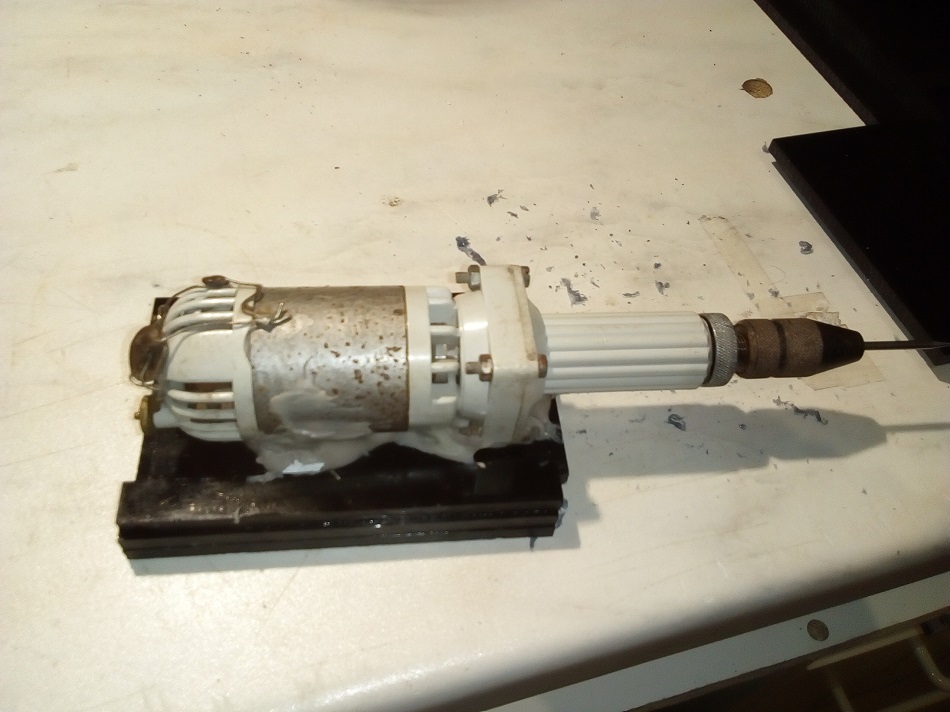

En borrmaskin från 1973 (48 år gammal) kommer väl till plats men först en vagga den skall sitta i och fästat för vaggan.

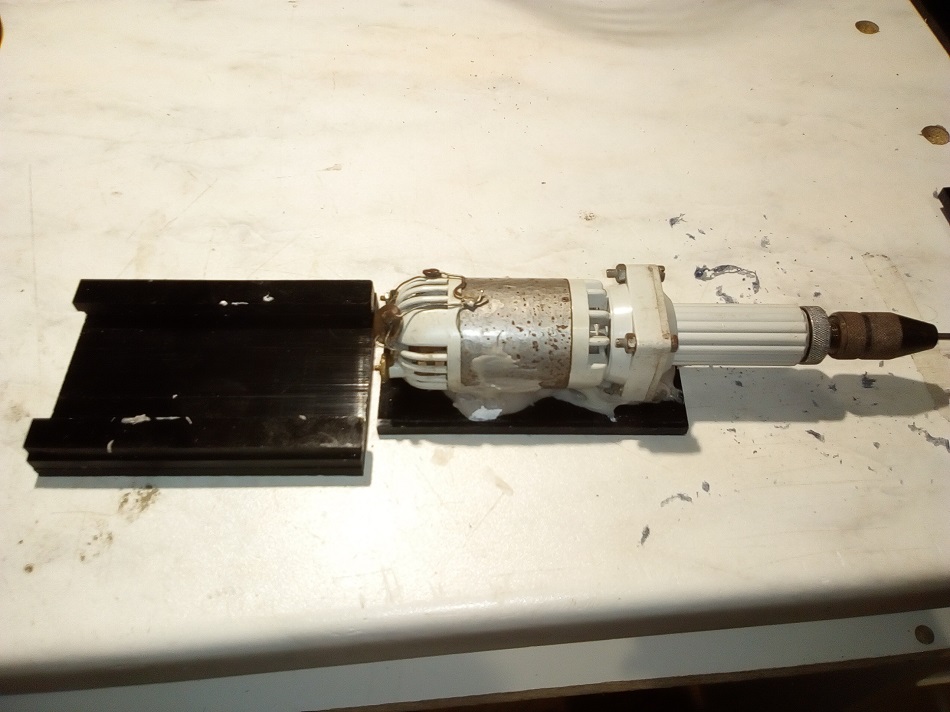

In med vaggan i fästet.

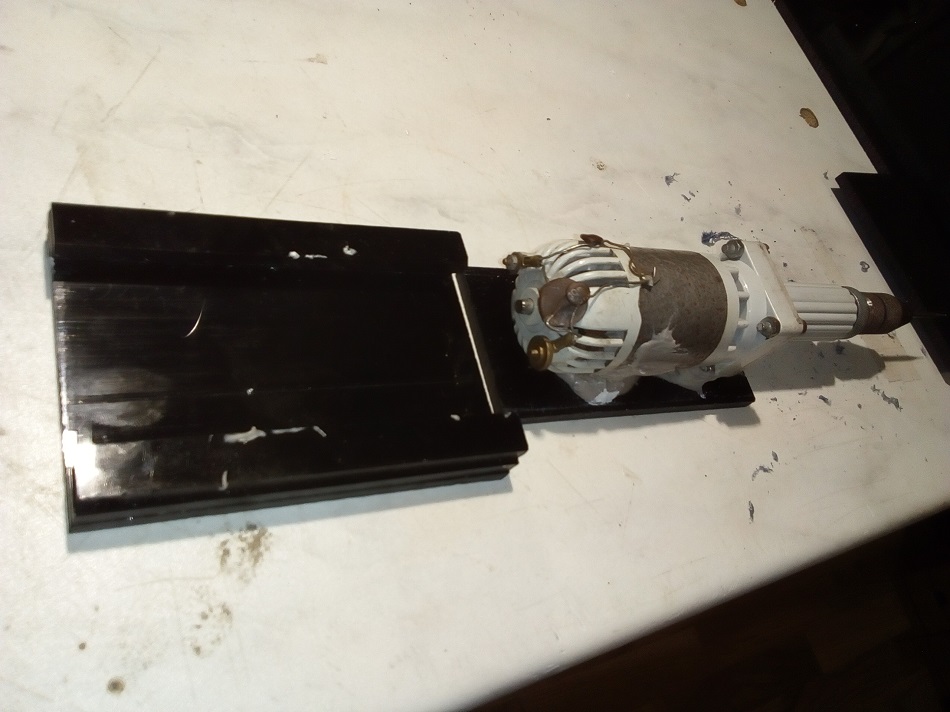

Så där ja, vaggan gled fint in i fästet utan att glappa. Meningen är att den skall kunna röra sig upp och ner vid behov.


Ett fäste av trä är fastskruvat i bänken. I fästet har vaggans fäste skruvats fast.


Dit med vagga och borrmaskin!

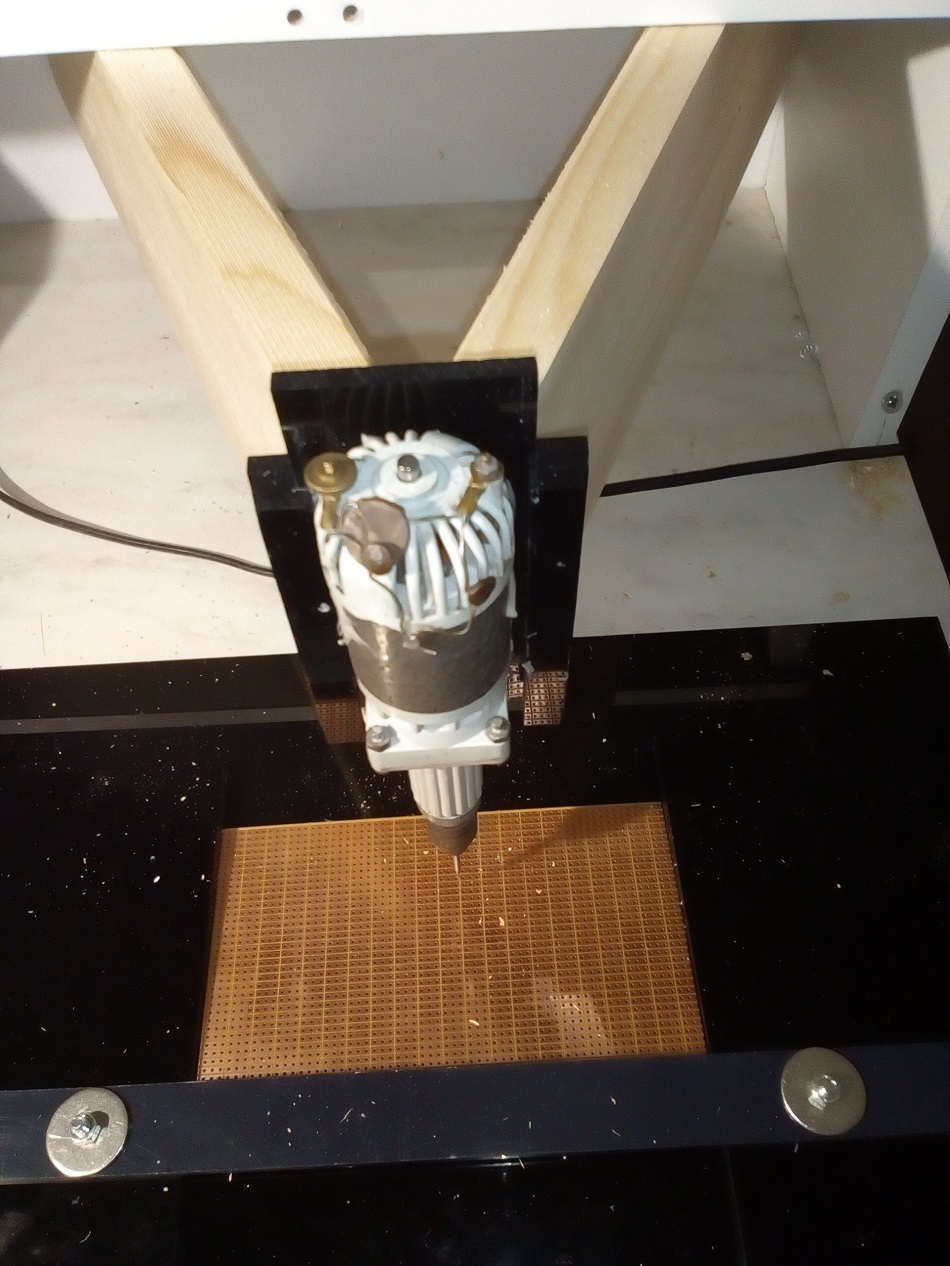

En annan vy..


[xmag]

Lite kablar skadar inte.


Det behövs också en justerskruv så borrmaskinen kommer i rätt höjd.


En gammal ratt och lite padding gör susen.

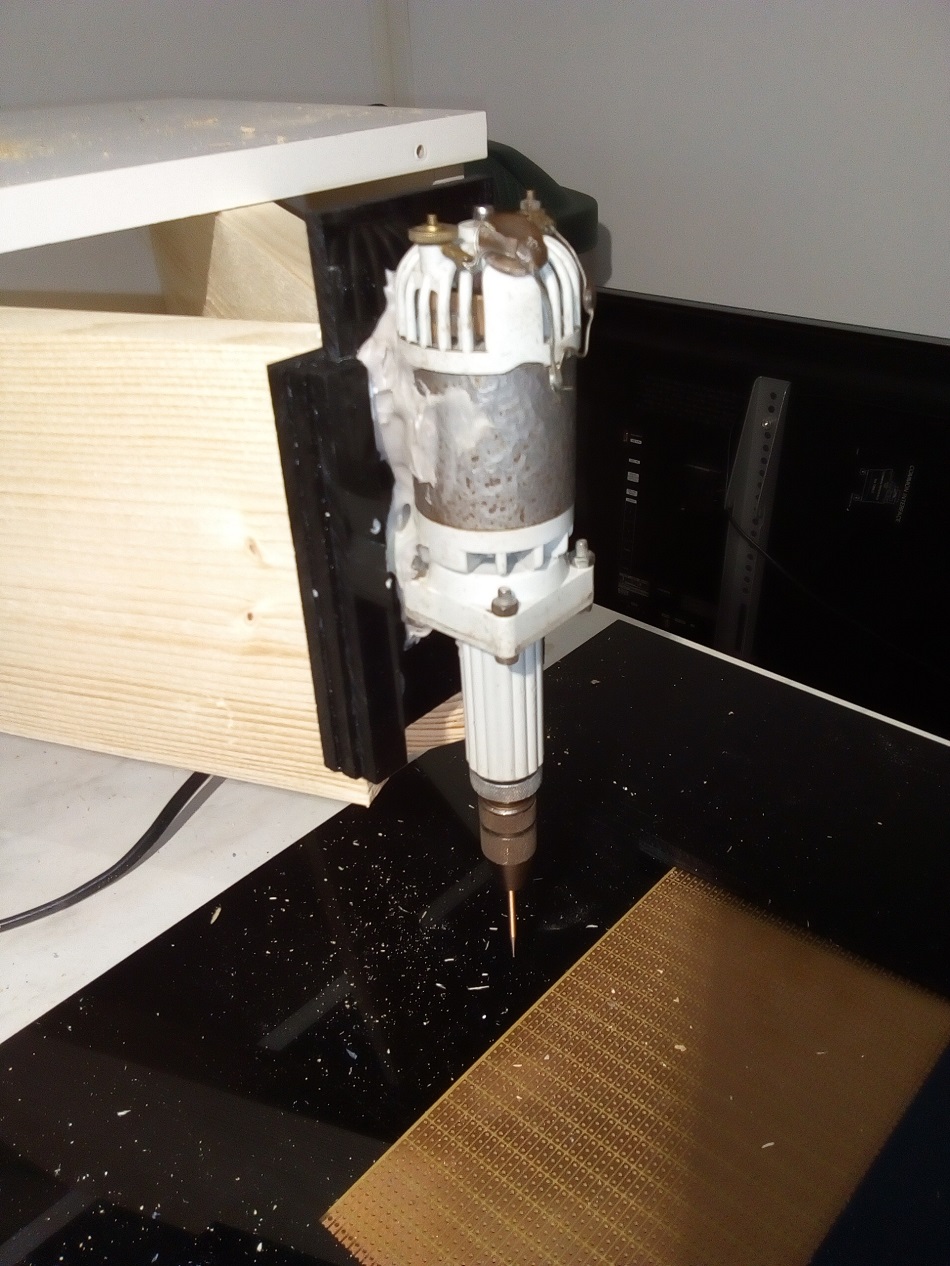

Som ni ser är det en manuell krestkortsfräs byggd på 2 timmar. Har dock inte kunnat testa den eftersom jag just nu inte har något rent kretskort att sätta fräsen i.
Jag gillar inte att söla med frätande vätskor inne och ute är det jä**igt kallt.

Det som återstår är att fila upp den smala plastbiten som är fastskruvad på tvären. Greppet skall vara justerbart för olika stora kretskort.

Testkörde maskinen, den skorrar rätt mycket efter 30 års vila i lådan. Får olja den med något som plasten tål Annars är den kullagrad och med en riktig chuck. De kunde förr i tiden!

[xmag]

Lade kanske in för mycket bilder i ett inlägg....

[Frisk]

Fint! bilder är kul!

[xmag]

Fint! bilder är kul!

Ja, hellre fler dåliga bilder på något man inte vet fungerar än inga bilder alls på sådant som fungerar.

[rolfzetterberg]

Har en likadan.Testade med 12V och då drog den ca 0.8A.Inuti finns en planetväxellåda helt i plast och utan smörjmedel.Gav maskinen några små droppar olja i lagren och då blev den klart bättre.



Några bilder ur Josty kataloger.

[xmag]

Har en likadan.Testade med 12V och då drog den ca 0.8A.Inuti finns en planetväxellåda helt i plast och utan smörjmedel.Gav maskinen några små droppar olja i lagren och då blev den klart bättre.



Några bilder ur Josty kataloger.

Fantastiskt!

Min som jag visar här är förmodligen en förlaga. Min har ingenstans att stänga av och inga tillbehör.

[rikkitikkitavi]

Elegant i sin enkelhet.

Hur blir det med byrålådeeffekten, aka självlåsningseffekten ?

[xmag]

Elegant i sin enkelhet.

Hur blir det med byrålådeeffekten, aka självlåsningseffekten ?

Jag använder servo...alltså den servo man är född med. Får hålla i ordentligt annars kan den dra iväg åt eget håll.
Det jag är mest oroad för är att borrmaskinen har för låga varv, max 8.000. Om den inte fungerar har jag en Dremelkopia som gör runt 20.000 varv.
Till slut kanske det visar sig att den inte fungerar, då tar jag till reservplanen (kostar bara 2.400kr):



https://www.amazon.se/Vogvigo-Uppgrader ... 0ARTSASJ85

[xmag]

Har testat lite med fräsen. Det finns några problem med att använda fräs förutom att den inte ljudgenisk. Låter alltså rätt mycket när man fräser.

1. Frässkaftet böjer sig när jag fräser.
2. Fräsen vill gärna hoppa upp ovanpå kretskortet och dra iväg dit den själv vill.
3. Kopparkanterna fransar sig.


Jag ville kort ner tiden med att ta fram kretskort men nu när jag använde den gamla metoden att skriva-ut-använda-strykjärn upptäcker jag att den största tidtjuven är att föra över mönstret till kretskortet. Fräsa eller etsa är inte det som tar mest tid. Dessutom när man föröver svärtan till kretskortet blir det inte helt bra. Man måste fylla i med penna efteråt.

Till syvende och sist verkar det trots allt att experimentkort är det snabbaste sättet att koppla kretsar med.
