Bygg ett mätstativ för element

[xmag]

MatroStat-1

När man skall mäta lösa högtalarelement kan det vara ett problem med att få dom i rätt höjd och att sedan sitta kvar där.
Nedanstående bildkavalkad beskriver byggandet av ett mycket bra mätstativ.
Stativet skall kunna byggas med enklaste möjliga verktyg och ta max 1 timma att bygga och kosta max 200kr. För mig tog det 40 minuter inklusive de foton som togs och som återfinns här nedan och priset blev ca 117kr. Varorna handlades på:
ByggMax: bräda, vagnsbult, brickor, muttrar och gummifötter för 50kr.
ÖoB: Snabbtving för 67kr.
För dem som vill vara mer avancerad kan denna modell utvecklas till något snyggare och mångsidigare med dyrare grejor. Men det är inte nödvändigt för mätresultaten.

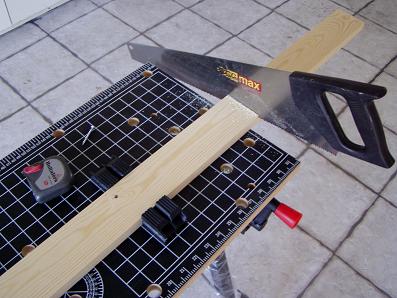

Börja med att såga upp en hyvlad bräda på 70x21mm till 4st 400mm och 2st 500mm långa delar.

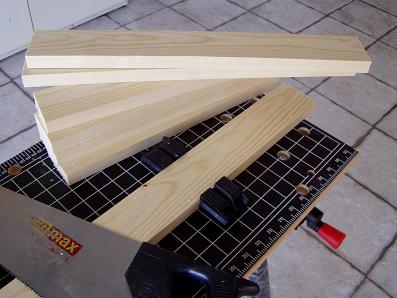

Här är brädorna färdigsågade. Vissa brädgårdar fixar detaljen med uppsågning.


Tag en 400mm bräda, borra två 3mm hål på var sin sida av brädan ca15mm från kanterna, 150mm från ändan.

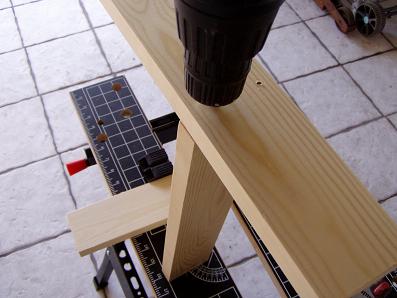

Tag en annan 400mm bräda och placera exakt mitt under de borrade hålen. Se till att brädan ligger kant i kant och vinkelrät. Borra sedan genom de tidigare borrade hålen ner i brädan under. Fixera stadigt så att brädorna inte rör sig under borrningen.
Bilden visar en borrning utan fixering. Detta är bara för att visualisera tillvägagångssättet.


De borrade hålen skruvas med 40mm gipsskruv (stora gängor=håller bättre).

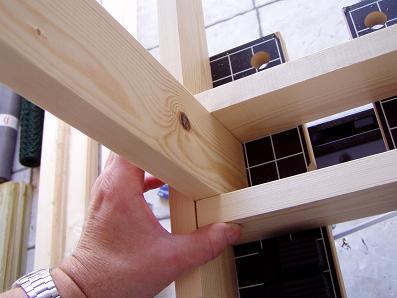

Utanför den nyskruvade brädan skall en likadan monteras med en brädbredds avstånd. Använd en annan bräda som avståndsmätare. Håll stadigt....


...medan man borrar även denna på samma sätt som den första. Skruva sedan fast den.
Samma procedur gör man på andra sidan.

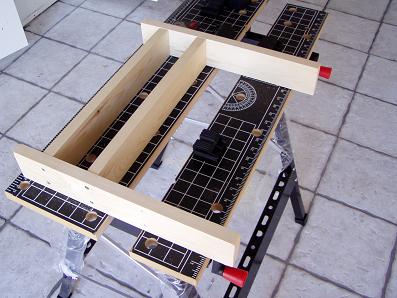

När foten är klar bör det se ut så här.

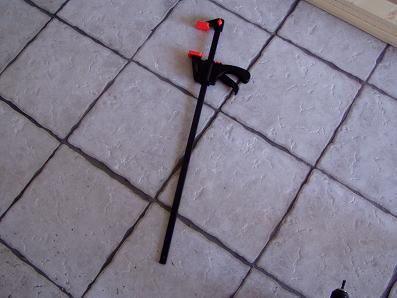

Nu är det dags att nämna den aktiva komponenten i stativet: En snabbtving av modernare snitt.


[xmag]

Nu fortsätter vi med byggandet. Mät ut mitten på de två tvärgående brädorna.

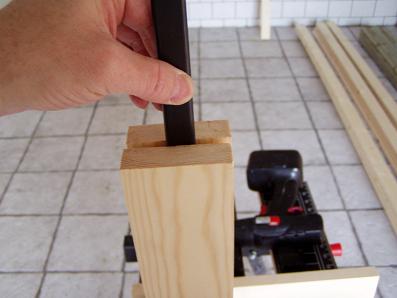

Placera de två 500mm långa brädorna på var sida om mitten med tvingens skaft i mellan. tvingskaftet skall ligga mitt för mittstrecket.


Så här ser det då ut ovanför händelsernas centrum.

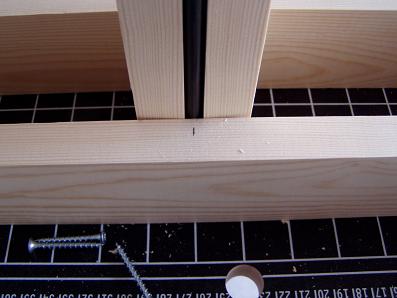

Märk ut var brädorna skall sitta på båda sidor.

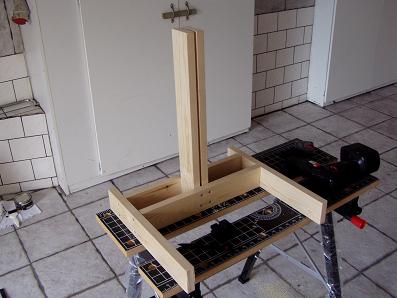

Borra med 3mm borr igenom båda brädorna på båda sidor. Skruva sedan fast det hela. Använd vinkelhake för att få det rakt.


Placera tvingen exakt mitt emellan brädorna.

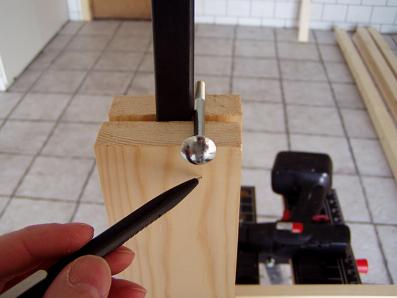

Lägg en 6mm vagnsbult intill tvingen och märk ut bultens mitt 25mm ner. Gör likadant på andra sidan av tvingen.

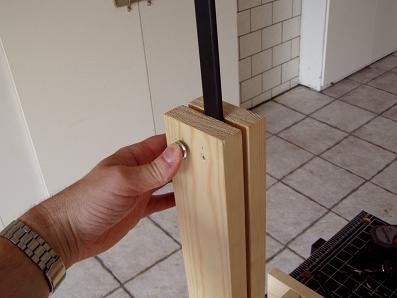

Borra hål genom de utmärkta platserna. Borra först med ca 3mm för att därefter borra med 6mm borr. tryck igenom en vagnsbult.


Tryck igenom ett i andra hålet också.

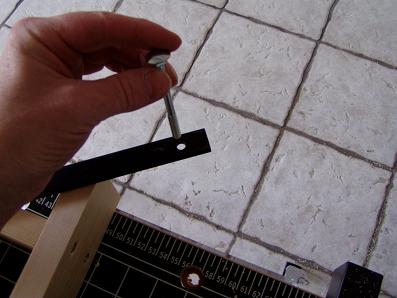

Längst ner på tvingen finns det oftast ett hål. I detta fall är hålet 6mm. Om det inte finns något hål måste det borras ett. Om hålet är mindre än 6 mm får hålet borras upp till 6mm. Om hålet är större än 6mm kan man låta det vara så eller borra ett nytt ovanför det för stora hålet.


[xmag]

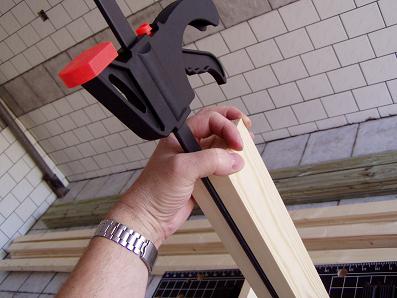

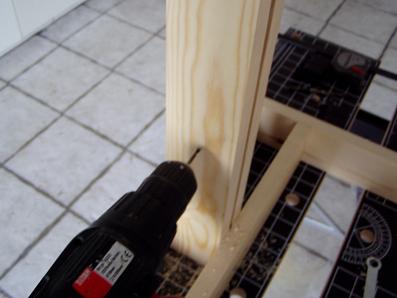

Bestäm höjden för tvingen, 470 mm från brädans överkant till tvingens överkant lagom. Märk ut var hålet hamnar och borra igenom båda brädorna med först 3mm och sedan 6mm borr.

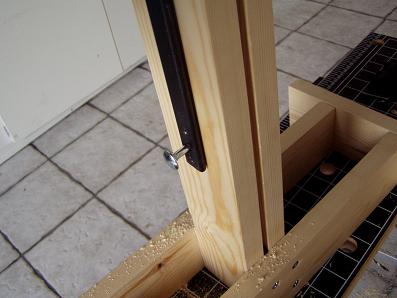

Här visualiseras hur det är tänkt att tvingen skall skruvas fast i underkant, fast här visas det på utsidan. Tvingen skall som bekant sitta mellan brädorna.

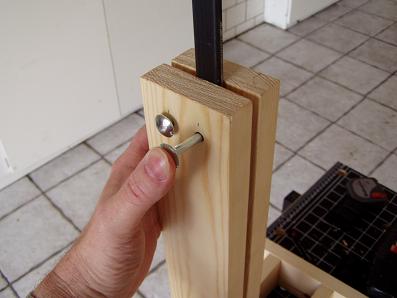

Sätt tvingen på plats, stoppa in undre vagnsbulten, sätt dit brickor och muttrar. mikro1__stativ_matobjekt31.JPG (15213 bytes)

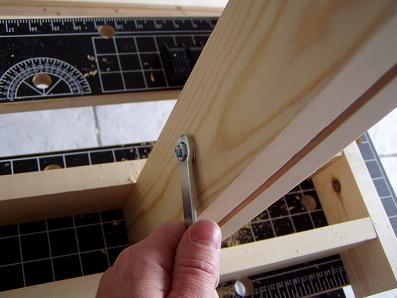

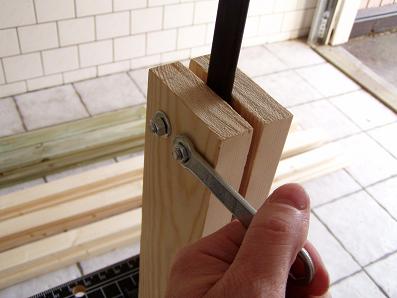

Dra först de översta...


...och sedan den understa.


Man kan borra fler hål både över och under den befintliga för att på så sätt kunna justera höjden. Detta är dock ej nödvändigt.

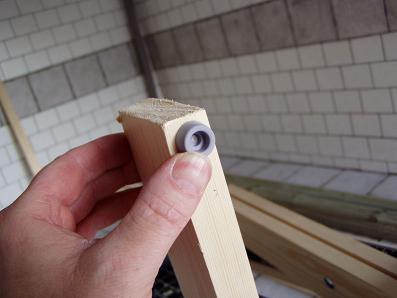

Under hållaren skruvas gummifötter, typ mjuk, på plats ute i varje ben.


Så här ser det ut med gummifötterna.


Den i mitten togs senare bort då stativet blev lite vingligt utan eller med lätta element i.

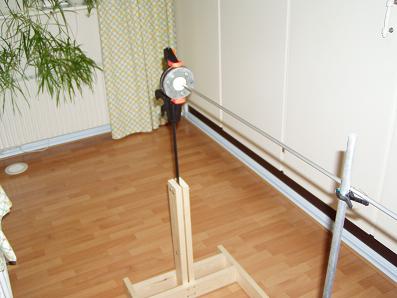

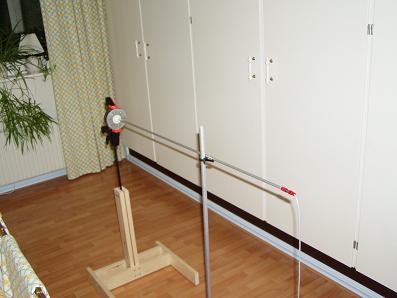

Så här blev resultatet med en diskant fastklämd i tvingen. jag ställde upp härligheten i sovrummet då mätrummet för tillfället inte var fotogeniskt....


Lite närmare. Diskanten är från tidigt 70-tal. 1 tums med jättemagnet, dom kunde då med.
Strax efter denna bild testade jag med en tolvtummare på nära 8kg. Inga problem.
Om något skall förbättras skulle man lägga dämpmaterial på golvet mellan "framfötterna". Möjligt att man också kunde fasa av den platta ytan överst på stället.
Efter första testmätningarna där jag experimenterade med att linda in stället i filtar, för att utröna om stället i sig skapade reflexer, kunde jag inte se någon skillnad på mätkurvorna mellan före och efter inlindningen.


Större bilder finns på min hemsida https://www.xmag.se/matstat-1/
