Från 6x10” till 6x18”, The Story

[Antonic]

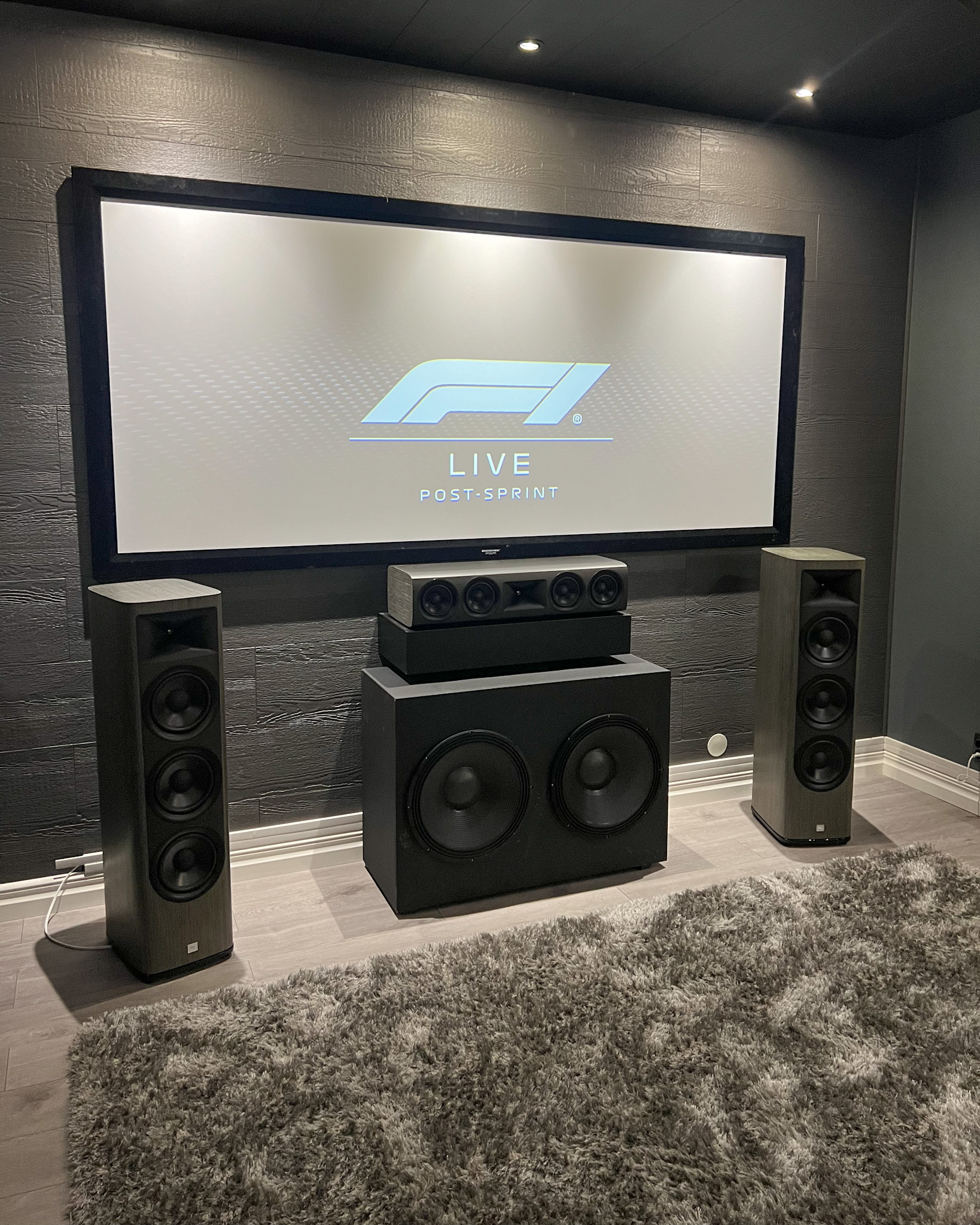

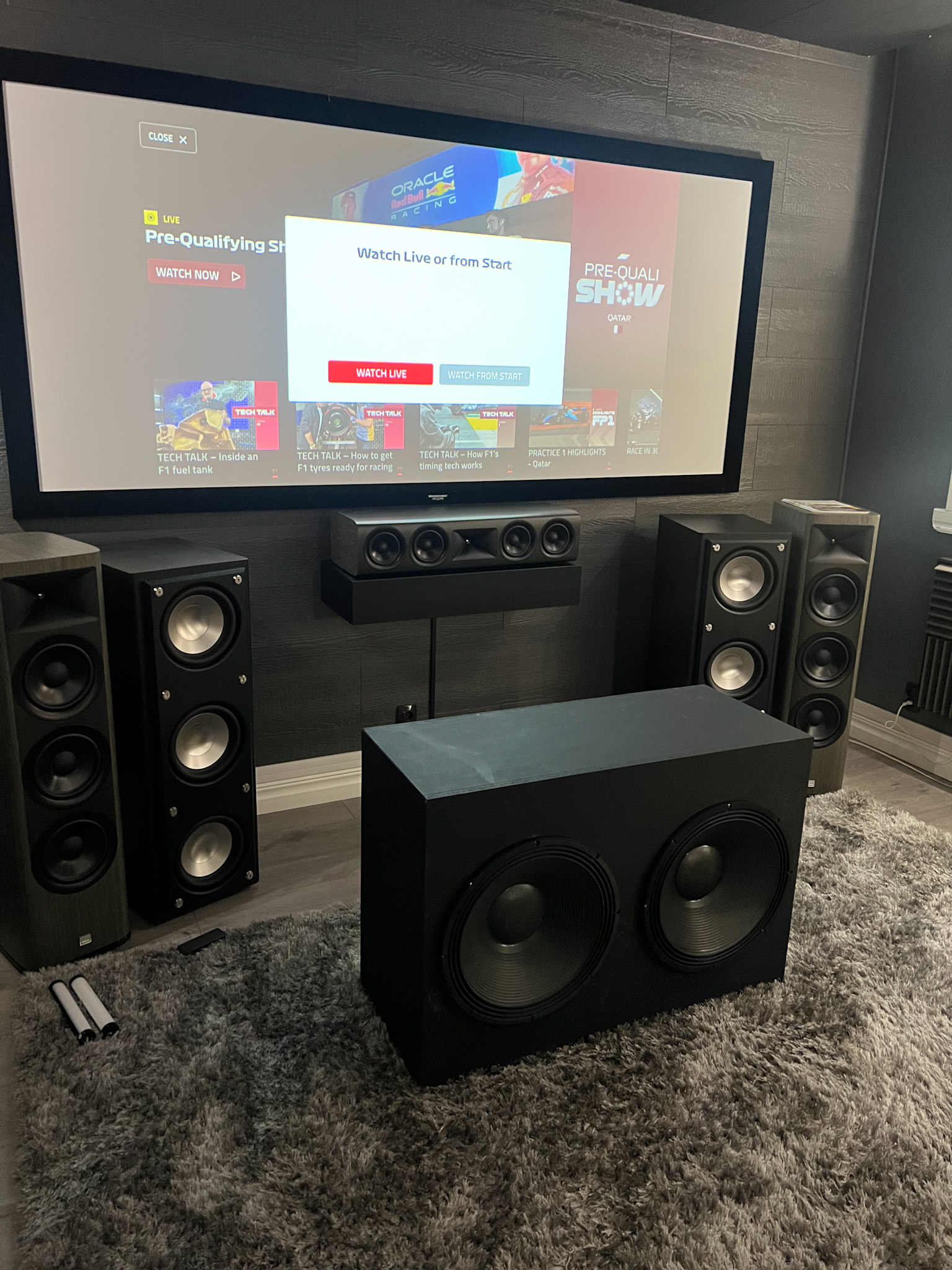

Sådär första testlådan klar då jag byggde om den jag skulle
ha dubbla 10” i.

Men endast 80-90L istället för 125L

Men funkar kanon stående bakom soffan.
Fick lite mera output men 350W så inga extrema output.

Kommit på hur jag ska kapa skivorna likt GSG med hjälp av en jigg och handöverfräs.
Ska rita upp det lite och testa så fort värmen kommer för nu är det lite kallt.

Men MDF måste ju gå ner snart?
Har ju kostnad på skivor över 12tkr för 6lådor.

[Kraniet]

12 tusen lät ju väldigt mycket stämmer det verkligen? Vad har du räknat på?
En 19mm mdf på bahaus kostar 799 kr. Du borde kunna bygga åtminstone 1,5 låda per skiva?

[Antonic]

12 tusen lät ju väldigt mycket stämmer det verkligen? Vad har du räknat på?
En 19mm mdf på bahaus kostar 799 kr. Du borde kunna bygga åtminstone 1,5 låda per skiva?

Du har rätt det är för 10st lådor.

6st lådor som man utnyttjar allt material
Blir 920x600x330. Innermått 126L
Men då jag vill göra designen med vinklarna behöver jag ha 66mm baffel
Dvs 1skiva till varje låda + 1st skiva för stag.

Skulle jag behöva större låda så 8st skivor för 6st lådor.

Nu vet jag att designen blir 500kr extra per låda men samtidigt vill jag göra något
någon ny design och stuk jag inte gjort tidigare och utmana mig lite för annars är det inte kul att bygga.

[Antonic]

En sista fråga sedan lägger jag upp allt i min BIG Street Cinema tråd.

Men vad rekomenderas för effekt?
Tidigare i tråden så skrev man att med 1200W 20hz inte skulle få den slå igenom i en 80L sluten låda.
För mig att det var åt det hållet i alla fall.

Kommer köra med 115L Netto

Kan köra med bryggkopplade Lab1000 med 1100W 8ohm per element.
Har 3st slutsteg och nog inga problem att hitta 1-3st till.
Men dom är rätt gamla och har något litet problem nu med att det
är lite dist/oljud från en av dom som kommer till och från.

Teoritskt kan jag köpa 4ohms element men funderar på 8ohm.
Kan antingen köra 1st steg byggat till varje element.
Eller hitta 1st steg med 2x 2000-2500W i 4ohm

Vill ha ordentligt headroom så dom inte börjar klippa eller oroan att det ska göra det.

Crown 2502 ger 1550W bryggat per element.
Högre kostnad då man måste ha 1st steg till varje element.

[Kraniet]

1100 W i 8ohm duger gott

Om du hittar ett steg som ger minst 2000W i 2 ohm kan du ju parallellkoppla basarna tre och tre och eventuellt använda bara ett slutsteg.

[Calleberg]

Röstar ochså på 8 Ohm
Om jag ville komma maximalt billigt undan hade jag provat ett Behringer NX6000(D) och hoppats att det klarar 3 Ohm utan att svimma vid full effekt @ 20Hz
Annars hade jag gått på ett Crest Prolite 5.0(D) eller 7.5(D) ochså ganska billiga och klarar 3 Ohm utan probs.
Båda stegen finns med eller utan DSP.

[Antonic]

1100 W i 8ohm duger gott

Om du hittar ett steg som ger minst 2000W i 2 ohm kan du ju parallellkoppla basarna tre och tre och eventuellt använda bara ett slutsteg.

Skruvade ihop mitt 3e Lab 1000 då jag rengjort den.

Kopplade in den och gick då från en kanal typ 350W till 1100W
Och nu började hända grejor!
Bara testat lite och 1100W kommer räcka fint känns det som.

Så bara hitta 3st + en 4e i reserv ifall några av dom 6st skulle lägga av.

Eller om jag hittar 1st som ger 2000W+ i 4ohm + 2st Lab1000

Ska ha 4st fram och 2st bak så vill gärna ha 4kanaler totalt

[Antonic]

Röstar ochså på 8 Ohm
Om jag ville komma maximalt billigt undan hade jag provat ett Behringer NX6000(D) och hoppats att det klarar 3 Ohm utan att svimma vid full effekt @ 20Hz
Annars hade jag gått på ett Crest Prolite 5.0(D) eller 7.5(D) ochså ganska billiga och klarar 3 Ohm utan probs.
Båda stegen finns med eller utan DSP.

Aldrig gillat att gå ner till 2ohm egentligen även om det troligtvis sitter i huvudet.

Men kolla svaret ovan så tror jag detta löser sig bra

[Calleberg]

Vilken tur, för Behringern är troligen skräp.
lillebror NX3000 är testad här: https://www.audiosciencereview.com/foru ... iew.14544/
Den får bara ur sig lite drygt en fjärdedel av specad effekt vid 20Hz.
Du tänker helt rätt, undvik 2 Ohm, fyra knaler är smart

[Antonic]

Vilken tur, för Behringern är troligen skräp.
lillebror NX3000 är testad här: https://www.audiosciencereview.com/foru ... iew.14544/
Den får bara ur sig lite drygt en fjärdedel av specad effekt vid 20Hz.
Du tänker helt rätt, undvik 2 Ohm, fyra knaler är smart

Stort fan av Lab Gruppen, JBL och Crown så den vägen vandra.

Dock levererar ju inte Lab 4000 speciellt mycket i djupare frekvenser men Lab1000 funkar här i alla fall.

JBL har sin MPX 1200 som leverera 1600W mot Lab 4000 2400W och ändå spelade JBL bättre till 8st 18”

Så som Behringer vet man ju inte vad dom ger i verkligheten och man vill inte snåla på något sätt här.

[Antonic]

Designen är idag likt GSG 24” fast 18” version,
Måtten
940mm x 600mm x 370mm

Djupet är för passa alla JBL högtalare som t.ex M2

Baffel blir cirka 84-88mm.
Krävs för kunna få vinklarna i fronten.


Tyvärr har ingen firma vilja bygga bafflarna åt mig så ritar på en jigg för kunna fräsa dessa
vinklar med överhandfräsen.

Blir lite testande innan man vågar fräsa.
Varfje baffel är ju stort sätt 1000kr i MDF

[Adhoc]

Jag såg att den där GSG-lådan har raka fasningar. Jag tror det blir marigt att fräsa fram fasningar som är så långa / djupa. Men det kan gå att fixa dom med en sänksåg + styrskena även om baffeltjockleken är över 80 mm. Festo sänksåg plus styrskena kan ligga på 100 a' 200 kr/dag från hyrfirma beroende på hur många dagar du bokar på. Festos såg AP85ED kan klyva 85 mm men det är ju i 90 graders vinkel, vinklarna på en Festo-såg går att ställa in upp till 47 grader. För en "fettjock" baffel där bladet inte går igenom helt, skruva ihop skivorna och kör 1 gång igenom så du får en snittanvisning även in i den understa skivan. Plocka sen bort dom övre skivorna och ställ noggrant in sågbladet och styrkskenan mot snittanvisningen i den understa skivan. OBS! Hyr du verktygen så är det viktigt att få med dig även specialtvingarna som låser styrskenan mot MDF:en.

[Antonic]

Jag såg att den där GSG-lådan har raka fasningar. Jag tror det blir marigt att fräsa fram fasningar som är så långa / djupa. Men det kan gå att fixa dom med en sänksåg + styrskena även om baffeltjockleken är över 80 mm. Festo sänksåg plus styrskena kan ligga på 100 a' 200 kr/dag från hyrfirma beroende på hur många dagar du bokar på. Festos såg AP85ED kan klyva 85 mm men det är ju i 90 graders vinkel, vinklarna på en Festo-såg går att ställa in upp till 47 grader. För en "fettjock" baffel där bladet inte går igenom helt, skruva ihop skivorna och kör 1 gång igenom så du får en snittanvisning även in i den understa skivan. Plocka sen bort dom övre skivorna och ställ noggrant in sågbladet och styrkskenan mot snittanvisningen i den understa skivan. OBS! Hyr du verktygen så är det viktigt att få med dig även specialtvingarna som låser styrskenan mot MDF:en.

Har 55mm sänksåg, lite större modell av överhandfräs och sticksåg av Festool och flera skenor, använt i mååånga år.

Att använda överhandfräsen får ju ske i 3st steg t.ex
Har inte kunnat räkna ut vinkeln på deras lådor men får testa mig fram lite.

Hyra en 85mm såg absolut, men måste nog kapa dom på högkant och känsla det är betydligt mera än 85mm

[Antonic]

Kastar in den igen

[johaneriksson]

https://youtu.be/8TUATWX2sLY

En liknande lösning med en vinkel istället för en radie kanske kan vara nåt? Bygger man en ram som placeras över varje hörn borde vinklarna bli lika.

[Antonic]

https://youtu.be/8TUATWX2sLY

En liknande lösning med en vinkel istället för en radie kanske kan vara nåt? Bygger man en ram som placeras över varje hörn borde vinklarna bli lika.

Jag tänker bygga med dessa:
https://www.kjell.com/se/produkter/el-v ... -cm-p88155

3st och göra en ram sedan vinkla en plåt som lägger an mot lådan För få den vinkeln jag vill.
Börja med kapa bort så mycket som man kan med sänksågen.

Då borde man få alla likadana.


Sedan bara dom mindre vinklarna.

Den första om den blir sämre får väll sitta bakom där man sitter.

[Adhoc]

Jag visste inte att Kjelle tagit in T-spårsprofiler + tillbehör i sortimentet. Kul, med sådana kan man hitta på mycket och fixa till lösningar. Själv har jag 30 mm-profilen, tycker 20 mm:aren är lite för låg / klen.

Tips för fler profilvarianter och tillbehör: https://www.motedis.se/en/Slot-profiles + https://www.motedis.se/en/Slot-profile-accessories det finns även en flik med div gångjärn.

[Antonic]

Okej nu har jag lagt fruktansvärt många timmar på tänka på designen.

Skippar DSG designen då den kostar 500kr mera per låda om allt går bra och säkert 2dagar extra dagar per låda pga sågning och mängden slipning och ytskick
Ska jag bygga 6st att börja med så är det 3000-4000kr och 2 veckor extra jobb.
Stora hela egentligen inte mycket men kan gå åt skogen med.

135L räcker gott och väl och borde bli 115-120L efter stagning och element.

[Antonic]

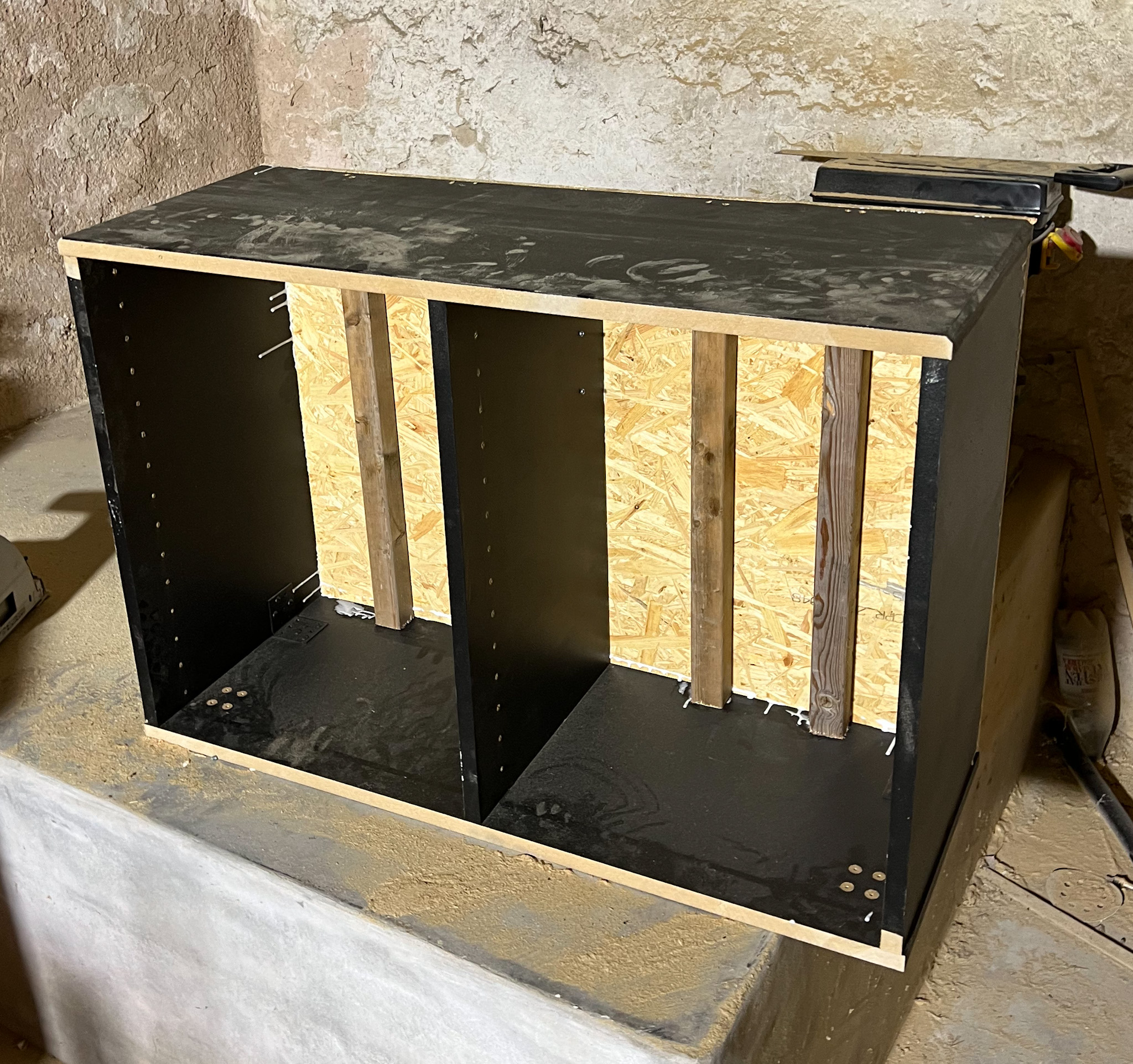

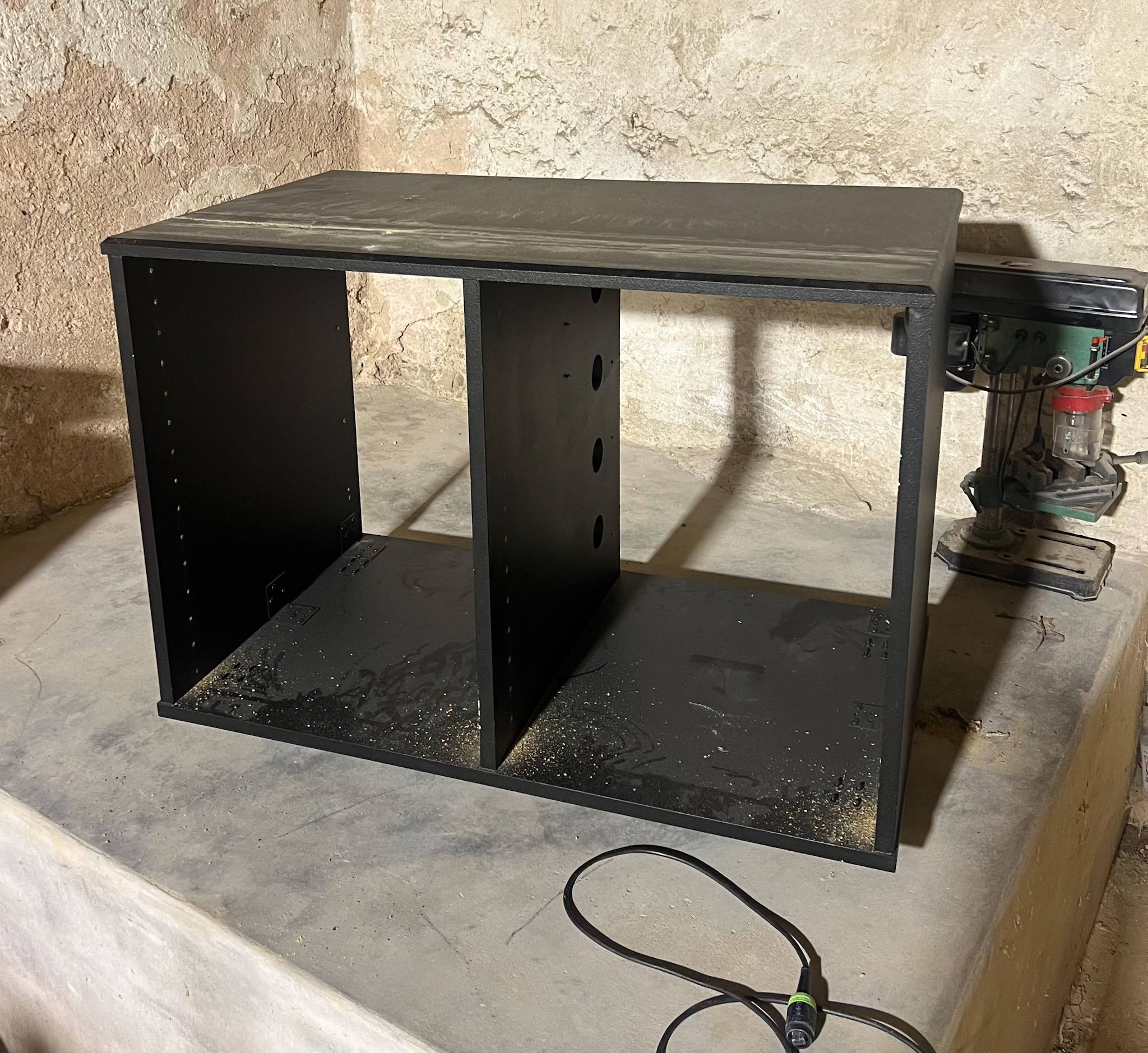

Time Attack säsongen är nu över och dax att börja med bion.

Har lite ont om cash och då jag bytte rack så slog det med!
Jag gör en testlåda av den.
2x 125L med stagning


Hade OSB liggandes så körde dubbla 9mm bak + stagning.


Frontbaffeln är 22mm MDF av racket som jag kapade bort tidigare.
och 19mm spånskiva från mina föräldrar gamla vattensäng! Hahaha



[Calleberg]

Bra resaijklat, miljöpartiet älskar dig.

OSB hade inte varit mitt förstaval, ens för en testlåda. Men friskt vågat absolut!

[Antonic]

Bra resaijklat, miljöpartiet älskar dig.

OSB hade inte varit mitt förstaval, ens för en testlåda. Men friskt vågat absolut!

Min plånbok älskar mig mera.

Det ska nog inte vara några problem med dubbla OSB.
Tvivlar starkt att jag skulle höra skillnad.

”Hörni på ljudet grabbar det är OSB han har i lådan!”

Ritningar och snickaren redo att kapa upp 8st lådor om jag blir nöjd med denna

[I-or]

OSB är kanske inte så vackert, men kan ha högre E-modul än MDF (varierar med kvaliteten för materialen) och är därför inte sällan att föredra för baslådor. Man bör även känna till att OSB är ett ortotropt material, d.v.s. har riktningsberoende styvhet.

[Calleberg]

OSB är kanske inte så vackert, men kan ha högre E-modul än MDF (varierar med kvaliteten för materialen) och är därför inte sällan att föredra för baslådor. Man bör även känna till att OSB är ett ortotropt material, d.v.s. har riktningsberoende styvhet.

Jag tror inte man kan lita på att det är tillräckligt tätt, au naturell, men slabbar man på några lager färg så kanske det funkar.

[I-or]

Jodå, materialet är tillräckligt tätt. I detta avseende har det ganska stora likheter med vanlig spånskiva (som dock har alldeles för låg E-modul för att vara användbar). Om man får läckage så beror det på glipor mellan väggarna, runt elementen eller diverse övriga hål.

[Antonic]

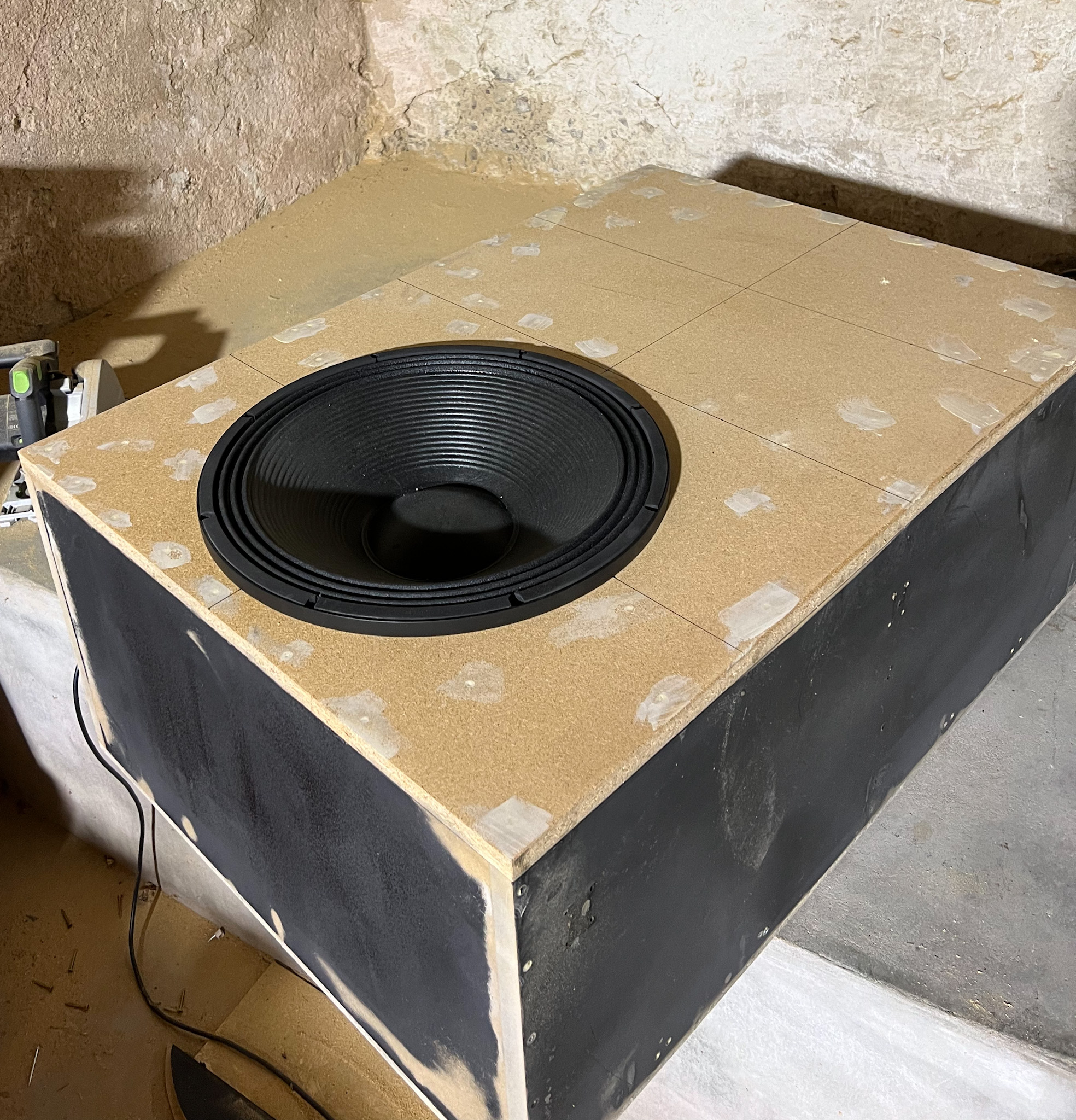

Lådan är klara!

Målade ett tjockt lager färg invändigt som vanligt.
Har alltid någon färg som snart torkat ihop.

Tyvärr hade min knottriga färg torkat så fick ta min Supermattasvarta.
Vilket funkade bra för takpanelen i bion men inte lika bra på lådor för väldig känslig.
Upplevs gråare med.

[Antonic]

Så nu ska det kopplas in idag

[sammel]

Så nu ska det kopplas in idag

Så olidligt spännande

[Antonic]

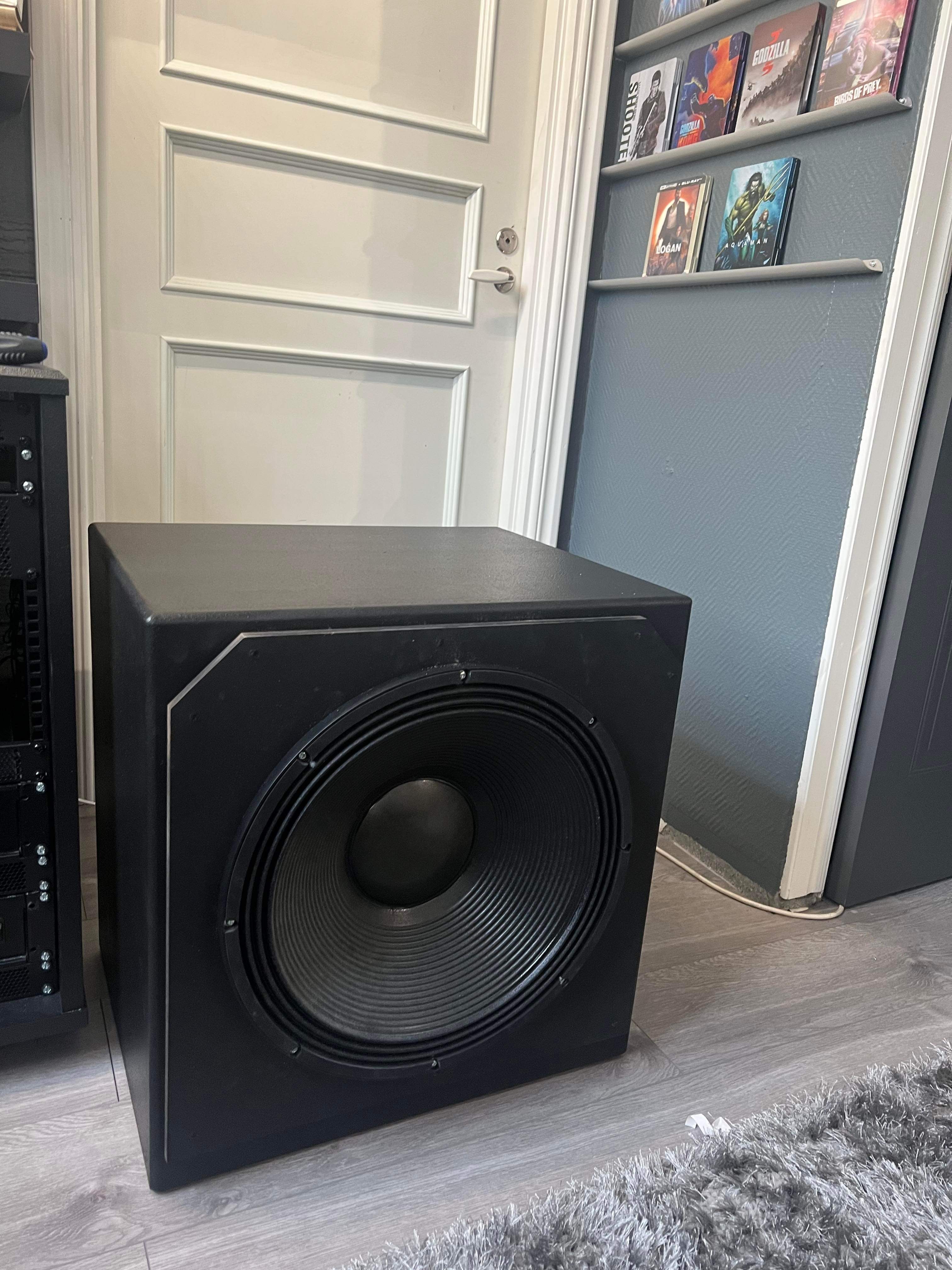

Okej nu står allt på plats!

1100W per 18”
300W per 10”

Märkligt nog har jag fått ett jordbrum.
Hade nivå 4 av 10 innan men gick ner till 1 av 10 av någon anledning.

Men efter bytt till större rack och separerat kablarna fruktansvärt mycket
bättre så är vi nu upp i 8 av 10.
Men vet många som har problem med MiniDSP, får jag inte iordning på
det så tar vi en ny tråd om det.


Min första reaktion till musik för det är det ända jag lyssnat på.
Och detta är UTAN ny EQ sättning så finns massor potential ytterligare.

Jag sänkte delningen till 60hz för 80hz så var det något som tog överhand.
Det var som någon slog med en hårdare och större hammare än innan.
Mera botten och slagkraftiga.
Kan spela högre än vad jag vill ha utan att behöva vara rädd att saker ska gå sönder.

Inte lika bra integration som 10” men inställningar och en sub i mitten mot 2st åt sidorna.
Potential finns och så stor förbättring redan att utan tvekan att det blir 6st singel 18”

Nu över till film!
Återkommer

[Antonic]

Kollade på Ready Player One och lite andra scener efter det.

Fruktansvärt nöjd och hoppade till några ggr.
Precis som det ska vara.

Kollade output men fruktansvärt mycket bättre än tidigare så är det fortfarande HP på 23hz.
Vet ej om jag kommer låta dom spela djupare och sänka volymen eller vänta med detta till 3st står utspridda där fram.


Någon räknade på hur mycket effekt dom klarade utan att slå igenom.

125L slutet på 20hz t.ex vad pratar vi om för effekt?

Men överlag en fruktansvärt stor förbättring redan nu!
Spelar fortfarande lika tight och med slagkraft på en annan nivå.

Nu ska det bara byggas 6st separata lådor och köpa 1-2 element per år.

[Antonic]

Fortfarande sjukt imponerad hur det låter och output är så otroligt mycket bättre än vad jag trodde.
Kollade på nya transformers och när Optimus Prime kommer in första gången och du känner verkligen stegen han tar.

Men kollat lite på liveinspelningar på YT och så otroligt nöjd.
Här önskar jag att det fanns mera att tillgå där ute i fysisk media.

Suttit och kommer på mig själv att jag sitter och ler ofta.

Gått från planera 8st lådor ner till 6 och nu 5st.
3st fram och 2st bak.
