3-Väggaren

[MagnusÖstberg]

Vad det gäller mellanregister så har jag 10f och 15nbac.

Kan bara säga att jag skulle valt 15nbac alla dagar i veckan!

Är det någon som vill köpa 6 st oanvända 10f så hojta till

Magnus, vilken 10F modell är det, jag har eventuellt ett behov.

Ganska säker på att det är 10F/4424G00. Jaag är 20 mil ifrån dem just nu.

[MagnusÖstberg]

Vad det gäller mellanregister så har jag 10f och 15nbac.

Kan bara säga att jag skulle valt 15nbac alla dagar i veckan!

Är det någon som vill köpa 6 st oanvända 10f så hojta till

Fyraohmare hade jag kunnat prova några stycken (ev alla 6) om priset är rätt.

Dra ett PM, det är 4-Ohmare

[Chris71]

Vad det gäller mellanregister så har jag 10f och 15nbac.

Kan bara säga att jag skulle valt 15nbac alla dagar i veckan!

Är det någon som vill köpa 6 st oanvända 10f så hojta till

Fyraohmare hade jag kunnat prova några stycken (ev alla 6) om priset är rätt.

Dra ett PM, det är 4-Ohmare

Om priset bara är nästan rätt så är jag spekulant på ett par

[Calleberg]

Vad det gäller mellanregister så har jag 10f och 15nbac.

Kan bara säga att jag skulle valt 15nbac alla dagar i veckan!

Är det någon som vill köpa 6 st oanvända 10f så hojta till

Fyraohmare hade jag kunnat prova några stycken (ev alla 6) om priset är rätt.

Dra ett PM, det är 4-Ohmare

Sådär, har Pe-Emmat dig.

[Chris71]

Påskvädret är ju lite för bra för såna här övningar men det är när material och verktyg finns till hands så man får helt enkelt kompromissa som vanligt.

Så detta är den första officiella bilden på 3-vägarens innandöme, spekulationerna är fria liksom goda råd.

Designprinciper är valda liksom bestyckning men vi får se om påsken är lång nog för att lådorna skall hinna med att komma hem, nån snickare har jag ju ännu inte blivit.

[juanth]

Två slitsar som anas nedtill, höger vänster?
Hur är designen tänkt då?
Trevägs med 1x9” bas?
Har du valt mellanregister?

Berätta mera…

[sammel]

Spännande

[Chris71]

Två slitsar som anas nedtill, höger vänster?
Hur är designen tänkt då?
Trevägs med 1x9” bas?
Har du valt mellanregister?

Berätta mera…

Måste ju hinna såga lite oxå,

Men välprövat i toppen och tyst, dubbla danskar i mitten och en ordentlig WOP i övre botten.

[Imperial-Blomman]

Spännade!

Skit i vädret!
Såga på istället så de sjunger om klingan.

[Chris71]

Bara för att man är beslutsam så behöver man inte vara sämre än att man kan ändra sig.

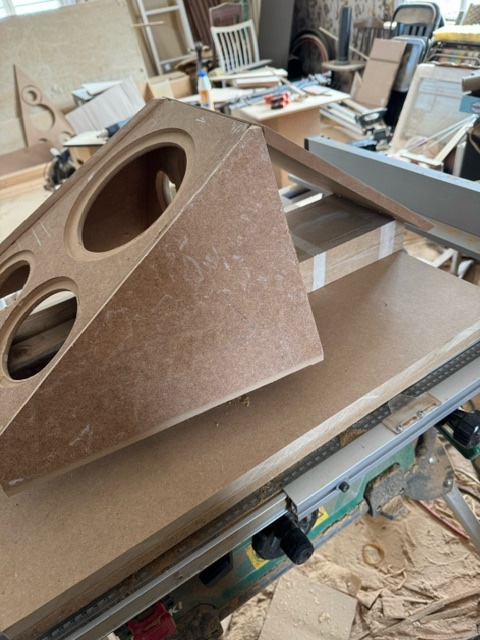

Runt lunchtid var jag säker på hur jag skulle ha det designmässigt, sen kom en bristande spatial förmåga att tänka geometrisk 3D

Så skall man hedra konstruktören så kan man ju passa på att även fira designern.

lallerstedt redde ut vinklarna och huvudbryn, men originalidén hade nog kunnat bli kul oxå.

Kvar är en ”STOR” 51:a så den får heta 73 då den kommer få plats med lite extra element både i storlek och antal.

Kvar från tankearbetet på en 3-vägs talare som kan hänga på väggen om man har ordentliga väggar, en nedre basstöd del i nästa etapp.
Basfundament i den över delen är den inte helt okända Satori WO24P, sen får 15NBAC fylla på upp till T34 Bliesma.

Delningen är inte spikad men förmodligen passivt i toppen och aktivt i botten, vad som är klart är att det blir en slits istället för ett rör.

[Maarten]

Kul att du valt så bra element, helt rätt! Ger de bästa förutsättningarna.

Jag är (förstås) nyfiken på hur du resonerar kring baffelns storlek, vinkel mot lyssnaren, djupledsförskjutning av elementen inkl akustisk centrum, reflexer i elementens närhet, spridning och filter? Några initiala tankar här? Andra kanske också har funderingar här? Är det något du vill ha dialog kring?

Funderar även om detta skulle kunna bli en vidareutveckling av den intressanta tråden om trevägaren som väl inte realiserades?
Ett ortoakustiskt utbildningprojekt av Erik_Johansson

[Chris71]

Kul att du valt så bra element, helt rätt! Ger de bästa förutsättningarna.

Jag är (förstås) nyfiken på hur du resonerar kring baffelns storlek, vinkel mot lyssnaren, djupledsförskjutning av elementen inkl akustisk centrum, reflexer i elementens närhet, spridning och filter? Några initiala tankar här? Andra kanske också har funderingar här? Är det något du vill ha dialog kring?

Funderar även om detta skulle kunna bli en vidareutveckling av den intressanta tråden om trevägaren som väl inte realiserades?
Ett ortoakustiskt utbildningprojekt av Erik_Johansson

Det något trista men ändå ärligt svaret är, tiden och verkligheten kom emellan.

Från början kom inspirationen från en mening från Juanth när vi jobbade på OA51 Nbac, - tänk om det bara fanns en OA51 som var på dubbla volymen.
Sen kikade jag mycket på de varianter på OA51 center som gjorts ur ett formmässigt perspektiv då jag lockades av idéen med dubblering av elementen i de högre registren.

Ända tills sent igår så trodde jag att min lek med papper och tejp inte var lika enkel duplicerat med mdf. Så istället för att ge upp så återvände jag till oa51 designen med sina geniala trianglar.

Men till baffeln kommer grundplanen bli kvar.
3 eller fler element kommer placeras på något slags genomtänkt sätt, baffel profil kommer formas i xps med syfte att jobba med tidskorrektion och diffraktion.
Jag kommer ogenerat låna idéer från din räv och när jag är klar kommer det hela kläs i kolfiber, tanken kommer från Dynaudio där en lätt konstruktion med låg densitet medger en autistiskt frånkopplade.

Det är väl saken i grova drag.

[Maarten]

Seriöst! Kul, låter som lovande upplägg, bara fräsa på!

[Froggy]

Äntligen! Jag har länge funderat på varför ingen gör en 3-vägs OA52. Den jag skissade på hade sidomonterad bas samt Scanspeak 10F/xxxx. Det var innan Sammels bygge och Maartens Räv-L så jag hade inte ännu fått upp ögonen för SB15. Följer detta med stor glädje, lycka till!

[Chris71]

Seriöst! Kul, låter som lovande upplägg, bara fräsa på!

Än är alla fingrar i behåll, förståndet lämnade under gårdagen och nån snickare blir jag aldrig, men efter design justeringen så har det sågats och limmats trianglar efter bästa förmåga och nu står iaf någon slags halvlådor där så lite hipp finns det kanske.

Inte helt lättarbetat att utgår endast från huvudet och helt utan referensmått men det går ett steg fram och två tillbaks när man plötsligt minns att man jobbar med en design så är ett spegelvänt par.

Ikväll så skulle det fram slits portar och det var med stor huvudbry då tyckte att simuleringsprogrammet ville ha en ganska kort port så jag testade flera olika program för att vara på den säkra sidan.
Sen valde jag material och konstruktions princip, jag vill ju ha en port som har en funktion som ett dubbelt ”horn” enligt principen ljudvågsledare med kompression.

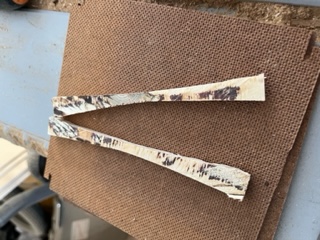

Så det var bara att räkna ut hur man bygger en slits med getingmidja och utåtsvängd början och mynning, hittills verkar teorin fungera men kvar är att klura ihop gavlarna.

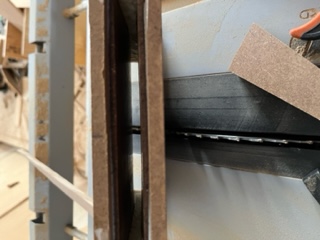

Nu är det 2 bitar masonit som tvingas isär i ändarna och ihop på mitten genom att ledas genom mdf flänsar med olika stora hål för att tvinga fram en timglas form.

Imorgon kommer eldprovet för att se om alla bitar faller på plats och om limmet hinner torka nog för att kunna frakta hem monstren så att baffelkonstruktion,filter och tillsnyggning kan ta vid.

[Chris71]

Äntligen! Jag har länge funderat på varför ingen gör en 3-vägs OA52. Den jag skissade på hade sidomonterad bas samt Scanspeak 10F/xxxx. Det var innan Sammels bygge och Maartens Räv-L så jag hade inte ännu fått upp ögonen för SB15. Följer detta med stor glädje, lycka till!

Tyvärr hade nog mig initial form idé varit närmare din tanke och kanske blir det en ytterligare version innan det är klart jag gillade helt klart formatet bättre men tidsbrist och jag min röv som inte orkar lära mig att köra saker i CAD får det jobbigt med vinklar.
Nu blir det en kompromiss för att testa principen och kunna mäta, det blir helt enkelt en broiler oa51 för att testa bestyckning och baffelkonstruktionen, men min känsla är att den kunde blivit mer estetisk och mindre om jag behållit ursprungsformen.

SS 10F var mitt förstahandsval men vi har ju testat SB 15 med väldigt trevligt resultat i mina OA-50 boomboxar så för att slippa filtergissningar så tog jag en bekväm genväg.

[Chris71]

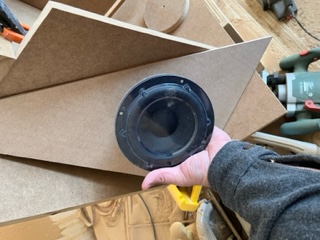

På äventyr i slitsportens värld, är absolut ute på hal is men om allt skiter sig så får man väl ta fram fräsen.

Men tanken är god iaf, om min läskunskap är korrekt så är förlagan och det akustiska målet att konstruera en port som skall fungera som ett dubbelt kompressionshorn eller en djävligt ambitiös och tillkrånglad BR rör.

Det blev en del klurande och trixande men till slut så hade jag någon slags timglasformad gavel som gjorde att jag kunde forma masoniten till den getingmidja som jag ville ha.
Imorgon skall jag försöka fräsa fram en vettig mun och fästa dem i lådan.

Så alla goda råd är dyra då tanken är att lägga på locket och då blir det knepigt att justera saker som portar i efterhand så det blir eldprovet på mina beräkningar.

[Erik_Johansson]

Kul att du valt så bra element, helt rätt! Ger de bästa förutsättningarna.

Jag är (förstås) nyfiken på hur du resonerar kring baffelns storlek, vinkel mot lyssnaren, djupledsförskjutning av elementen inkl akustisk centrum, reflexer i elementens närhet, spridning och filter? Några initiala tankar här? Andra kanske också har funderingar här? Är det något du vill ha dialog kring?

Funderar även om detta skulle kunna bli en vidareutveckling av den intressanta tråden om trevägaren som väl inte realiserades?
Ett ortoakustiskt utbildningprojekt av Erik_Johansson

De realiserades och lyssnades på vid några olika tillfällen men de hade vissa problem som behövde lösas. Har själv enligt "man tager vad man haver"-metoden tänkt testa lösningarna i en mindre variant med SS 18W/8545-00 (tillräckligt dugligt under 600-700 Hz för att kunna användas för att reda ut vissa detaljer), 10F/4424G00 (förstavalet oavsett) och BC25TG15-04 (eventuellt men ny frontplatta). Husbygge, bygge av övervåning, 2 barn och lite annat kom emellan bara de senaste dryga 10 åren.

Men det börjar ljusna rätt rejält vad gäller tillgänglig tid. Och som gammal Carlssonnörd så är det ju det projektet som ligger först i ordningen för min del. Men när det sker vet man aldrig förrän det faktiskt händer.

Men det kommer i vissa detaljer åtminstone utseendemässigt se ut lite som en korsning mellan trevägaren och OA52.

/Erik

[Chris71]

Hej

Jag skyller på nån form av vuxen OCD/ADD 123....

Hur min kreativa process i den mån den existerar fungerar överlåter jag till det professionella yrkesskrået som finner det intressant att gräva i andras grå materia, men det tenterar sig att ta sig uttryck i att tankar ackumuleras över tid och sen kommer någon tigger och sen är bollen hopplöst i rullning.

Så vad är på tapeten nu då, kanske vän av ordning tänker. Borde han inte ägna sin tid åt att avsluta de där 4-5 projekten som redan är under genomförande innan han startar något nytt?
Absolut är det så och det är faktiskt lite av syftet med denna tråd, att samla in lite mer info innan jag kastar mig hals över huvud in i nästa projekt vilket skulle kunna ge mig tid att hålla det i planeringsstadiet länge nog för att hinna bli klar med iaf OA projekten innan jag står där framför sågen med MDF skivor.

Så här tänker jag, OA-50 och 52, är ju någon slags halv fullregister högtalare med tanke på den ursprungliga baskapaciteten medans OA-51 är en utpräglad 2-vägs konstruktion som tack vare sina tekniska förutsättningar blivit ett väldigt populärt objekt att modifiera, med dagens fina basar så har den ju nästan vuxit upp att bli en fullstor högtalare men den där sista lilla knixen saknas ännu.
Jag är helt övertygad att en 51:a eller en 52:a med purifi och bliesma kompletterat med ett basstöd skulle göra de flesta nöjda för resten av livet, men tänk om.....

OM det skulle gå att börja med ett nästan vitt papper, endast en placering som vägledning, en tokig ambition.
Så här är förutsättningarna för de kommande veckornas förstörda nattsömn, jag vill spåna runt tanken på en 3-väggare eller kanske bara en big 51.

Jag skall försöka sluta att slakta stackars Stigs gamla beteckningar i mina trådar men så här initialt så lånar jag lite för att kunna beskriva projektet ambition utifrån ett OA perspektiv, jag vill alltså landa i en vägghängd eller iaf mot vägg placerad högtalare som skulle kunna tillfredsställa det flesta utom de värsta bas-missbrukarna att simulera en fullregister talare utan separat basstöd.

Ordet är fritt, bra ideer kommer skamlöst stjälas och sånt som inte passar kommer lika skamlöst förkastas oavsett om det är bra ideer i andra sammanhang, så högt i tak och oömma tår är nog en förutsättning.
Om det blir ett slutresultat så är det ingen ny OA utan en OA inspirerad högtalare där jag inte förväntar mig eller ens eftersträvar ett erkännande från någon auktoritet utan det blir mest en hyllning till Stigs omtyckta principer.

Så vad hade ni gjort annorlunda om ni var Lallerstedt eller Larsen och någon presenterade en skiss som hette OA 3-väggaren?
Vika mått duger inte?
Vilka konstruktioner kan justeras till dagen element för att åstadkomma ett bättre resultat?

Målet är stjärnorna, om vi klarar att hålla oss ovan trädtopparna så kanske projektet inte blir en pannkaka, därmed är ambitionsnivån lagd.

[Chris71]

Ganska länge har jag gått en ojämn kamp emot habegäret, den där Juanth visade ju upp en onödig låda som kunde göra en massa finurligt och sen dess har det varit lite kört lixom.

Testa att köpa en vanlig Minidsp som substitut, skaffade till och med en sån där Dbx PA260 som absolut klara av jobbet förutsatt att man har tillräckligt med xlr-din konverterare, men ändå skavde det någonstans.

Så häromkvällen så lånade jag sambons kort när hon somnat med dator i knäet och loggade in på Minidsp shoppen, fyllde i formuläret och sen började väntan. Det gick ju ruskigt fort samma sekund kom orderbekräftelsen, sen strax efter ett meddelande från FedEx att de skulle komma med ett paket.
Lydig som man är så delade jag ut portkoden så att budet skulle kunna komma in, idag när jag kom hem från ett långdraget möte så ligger det ett paket utanför dörren.

Jag har hittills betalt ca 6500kr inkl frakt och har inte tullklarerat något inte skrivit på något mottagningsbevis, så frågan är om jag köpt en riktigt billig magisk låda eller om det kommer ett efterkrav och i sådana fall på vad, jag har inte satt någon kråka på ett enda papper som säger att jag betalt för eller mottagit någonting.

Fortsättning följer och jag har en ny liten svart leksak att lära mig.

[juanth]

Tyvärr så kommer det nog en räkning gällande tull från FedEx ganska snart.
Vilken modell blev det?

[Chris71]

Tyvärr så kommer det nog en räkning gällande tull från FedEx ganska snart.
Vilken modell blev det?

Jag glömde ju att kryssa i den rutan och inte är det någon i familjen som skrivit under så vi får se, det är en obalanserad 8 så det är bara öppna supportlinjen på vid gavel.

[Imperial-Blomman]

Va e en obalanserad 8 för nåt??

[Kalejdokom]

https://www.minidsp.com/products/minids ... yTEALw_wcB

8 obalanserade analoga utgångar.

[Chris71]

Va e en obalanserad 8 för nåt??

Sorry blev lite internt där då Juanth har en exakt likadan modell så generaliseringen blev kanske lika förståelig som när 2 rör nördar jämför ekvivalenta förstärkarrör med varandra

Tur att det finns snabba tolkar som styr upp.

[Chris71]

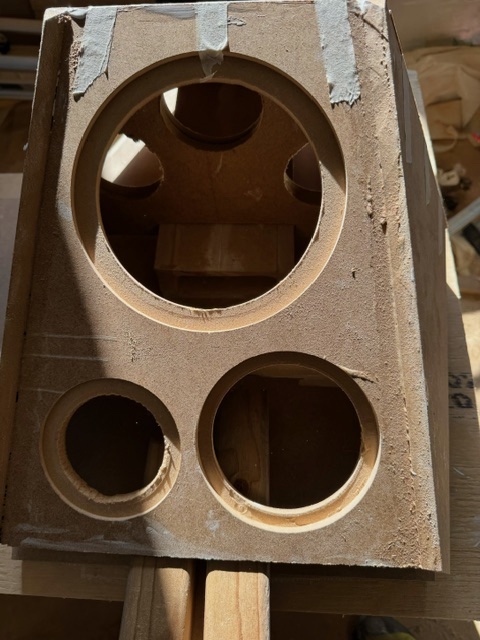

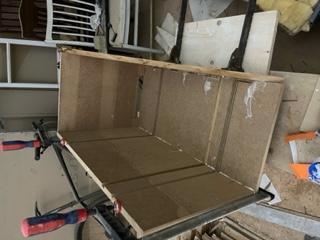

Det här var väl helt enkelt ett av de där projekten som helt enkelt var för galet för att kunna gå i mål, men skam den som ger sig många mdf skivor hade ju fått sätt livet till så det var dags att idka lite re-cykling, med några välriktade hammarslag så förvandlades väldens största OA-51 till användbar drivved.

Vissa idéer har oxå återvunnits vilket säkert kommer visa sig vara helt tokigt, men vari ligger spänningen med att bara göra halvhjärtade försök.

Det är fortfarande en 3-väggare som är målsättningen, det skall gå att spela djupt och det skall gå att spela starkt.

Volymen blir max 20liter, där en liten dansk mellanbas får dryga 2liter och en annan dansk bas får resten, lådan kommer andas genom en rektangulär slot.

Jag har gjort misstaget att leka med olika oregelbundna former då jag försöker hitta någon slags formspråk som är lite mindre traditionell högtalare och estetiskt mer tilltalade för de mindre audiofila familjemedlemmarna. Med halva facit i hand så kan jag säga att detta var en mindre bra ide när ens snickarfärdigheter är helt autodidakta, försöka att klämma ihop oregelbundna mdf bitar när en "rak" sida i bästa fall bara är 30graders lutning, man skulle behöva 8 armar och en massa specialredskap men envis som synden är ett substitut som är användbart.

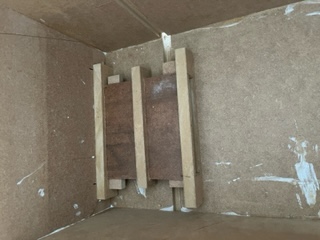

Så långt är halva lådan i ett stycke och en BR slot är konstruerad, så med lite tur håller prylarna ihop bra nog för att bygga den andra halvan och montera ett bakstycke på lådan.
Vi får se om denna tokiga ide tar sig hela vägen till något lyssningsbart.

[Hjalmar_Branting]

Kämpa!!
Jag är imponerad över att du sågar och fräser inomhus.
Är det inne i stugan du grejar?
Det måste vara oändligt dammigt överallt?

[Chris71]

Kämpa!!
Jag är imponerad över att du sågar och fräser inomhus.
Är det inne i stugan du grejar?
Det måste vara oändligt dammigt överallt?

Precis så är det, men nån månad till innan temperatur och fukten ute tillåter att flytta kapandet utomhus, sågen löser sig ganska bra med utsug, men fräsandet är för djävligt.

Men just nu är torktid mitt värsta, har ju bara några dagar på mig sen skall man hem och med former som inte medger någon form av större press av tvingar så får man vackert vänta på att det skall torka innan man kan ta i det, men idag hoppas jag på bakstycket som kan ge stabilitet till hela konstruktionen.

Ikväll får vi se hur det gick.

[eljulio]

Ganska länge har jag gått en ojämn kamp emot habegäret, den där Juanth visade ju upp en onödig låda som kunde göra en massa finurligt och sen dess har det varit lite kört lixom.

Testa att köpa en vanlig Minidsp som substitut, skaffade till och med en sån där Dbx PA260 som absolut klara av jobbet förutsatt att man har tillräckligt med xlr-din konverterare, men ändå skavde det någonstans.

Så häromkvällen så lånade jag sambons kort när hon somnat med dator i knäet och loggade in på Minidsp shoppen, fyllde i formuläret och sen började väntan. Det gick ju ruskigt fort samma sekund kom orderbekräftelsen, sen strax efter ett meddelande från FedEx att de skulle komma med ett paket.
Lydig som man är så delade jag ut portkoden så att budet skulle kunna komma in, idag när jag kom hem från ett långdraget möte så ligger det ett paket utanför dörren.

Jag har hittills betalt ca 6500kr inkl frakt och har inte tullklarerat något inte skrivit på något mottagningsbevis, så frågan är om jag köpt en riktigt billig magisk låda eller om det kommer ett efterkrav och i sådana fall på vad, jag har inte satt någon kråka på ett enda papper som säger att jag betalt för eller mottagit någonting.

Fortsättning följer och jag har en ny liten svart leksak att lära mig.

Den där kommer du bli otroligt nöjd med. Även en klåpare som jag kan hantera den. Och billigare ljudförbättring som är lätt att hantera har jag svårt att se.

[Chris71]

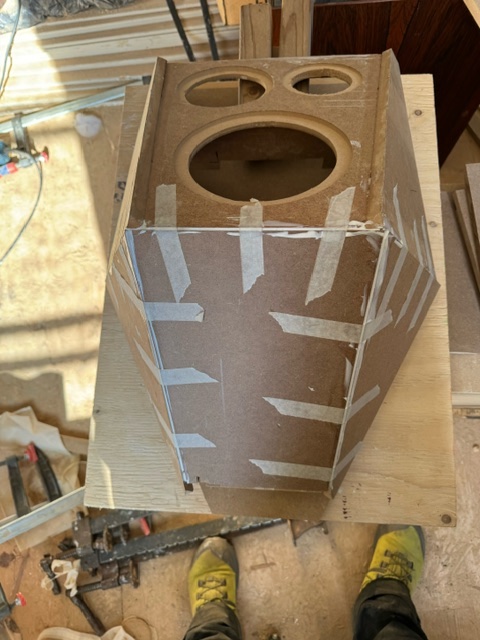

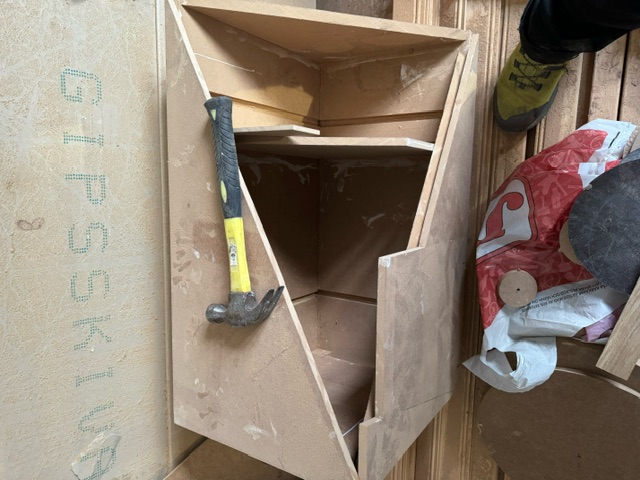

Byggdag 2 och jag börjar genast med en disclaimer, otroligt ledsen om någon finner sn slags inspiration av en tråd som denna och får lust att bygga något liknande, mitt råd är kort och koncist, gör det inte!

Skämt å sido, jag vet inte om det värsta är bakom mig det brukar ju visa sig när man upptäcker vad man förbisett och denna gången har jag en plan att lämna bakstycket löst tills kablar, filter och fluff är på plats om möjligt.
Igår var det frustrerande då lådan saknade all tillstymmelse till stabilitet och tvingarna knappt ens erbjöd stöd trots att vinklarna kompenserades med passbitar, idag så stod ju saker för sig själva trots en relativt kall natt så nu var det väl bara full fart framåt, nja.

Igår kom jag fram till att stupröret var vansinnigt över dimensionerat så en dryg decimeter försvann på längden för att hålla storleken inom rimliga gränser, så till skillnad från den smidiga papprullen så skulle det kapas, klyvas, fasas och rundas och sen limmas ihop igen, men nu är det på plats.
En väl tilltagen skiva till bakstycket kapades ut och sen var det dags för ytterligare 2 oregelbundna trianglar med 2 olika fasningar för att passa in, tvingarna har jag givit upp så maskeringstejp får vara melodin under torkningen.

Förhoppningsvis torkar det i solen när jag tar ut hundarna så att jag kan börja med kantlister som skall sammanfoga bakstycket med resten av lådan så att jag får med mig något hem att experimentera vidare med.
Men om sagt, bra betyg i matte hjälper föga om man skall omsätta det i praktiskt tillverkning, detta blir inte en serieproduktion oavsett hur utfallet blir, håll tummarna.
