Det var ju bra då att dom var köpta färdiglödda när jag nu stack ut hakan. Då kan jag bara lägga till att dom lödningarna inte hade blivit godkända på mitt sista jobb, och jag hade inte heller godkänt dem.

[solhaga]

Det var ju bra då att dom var köpta färdiglödda när jag nu stack ut hakan. Då kan jag bara lägga till att dom lödningarna inte hade blivit godkända på mitt sista jobb, och jag hade inte heller godkänt dem.

Men detta är DIY-delen av forumet, så mina krav är ändå inte på en professionell nivå.

Jag har försökt att göra en bakåtingenjörning av kinakortet, men har inte lyckats hålla koncentrationen uppe hela vägen.
Det verkar vara en variant av super gainclone med drivning av LM3886 med den inverterade ingången ; jag är dock inte klar över om den andra halvan av LM4562 utgör ett servo eller är en differentiell matning av LM3886 (det vill säga kopplad till den icke-invertare ingången).

Så jag avbröt mitt strävande och kopplade upp kortet; 15 VAC matningen för LM4562:orna löste jag med hjälp av ett spänningsaggregat.
Efter höga distorsionsvärden initalt, lyckades jag få ut hyfsade värden: -85 dB för 2HD och -115 dB för 3HD.
Det senare praktiskt taget i bruset från mätutrustningen.
Men kortet var inte stabilt; utsignalen gick mellan två moder ungefär var tionde sekund.

I min iver att felsöka, så råkade jag kortsluta pinne tre och fyra på LM3886, det vill säga utgången med minusmatningen!
Avbrända kopparbanor och förmodade flera trasiga komponenter blev resultatet.

Jag måste vara mer disciplinerad med Neurochromekorten; rampa upp spänningen med spänningsaggregat mm.

I eftermiddag har Postnord haft korten i tre veckor.

[solhaga]

Så har paketet med mönsterkort kommit i genom nålsögat Postnords importhanterning; det tog bara en månad!



Synd att det är så fint väder, men jag kanske kan stjäla mig någon timme när det är som varmast.

[solhaga]

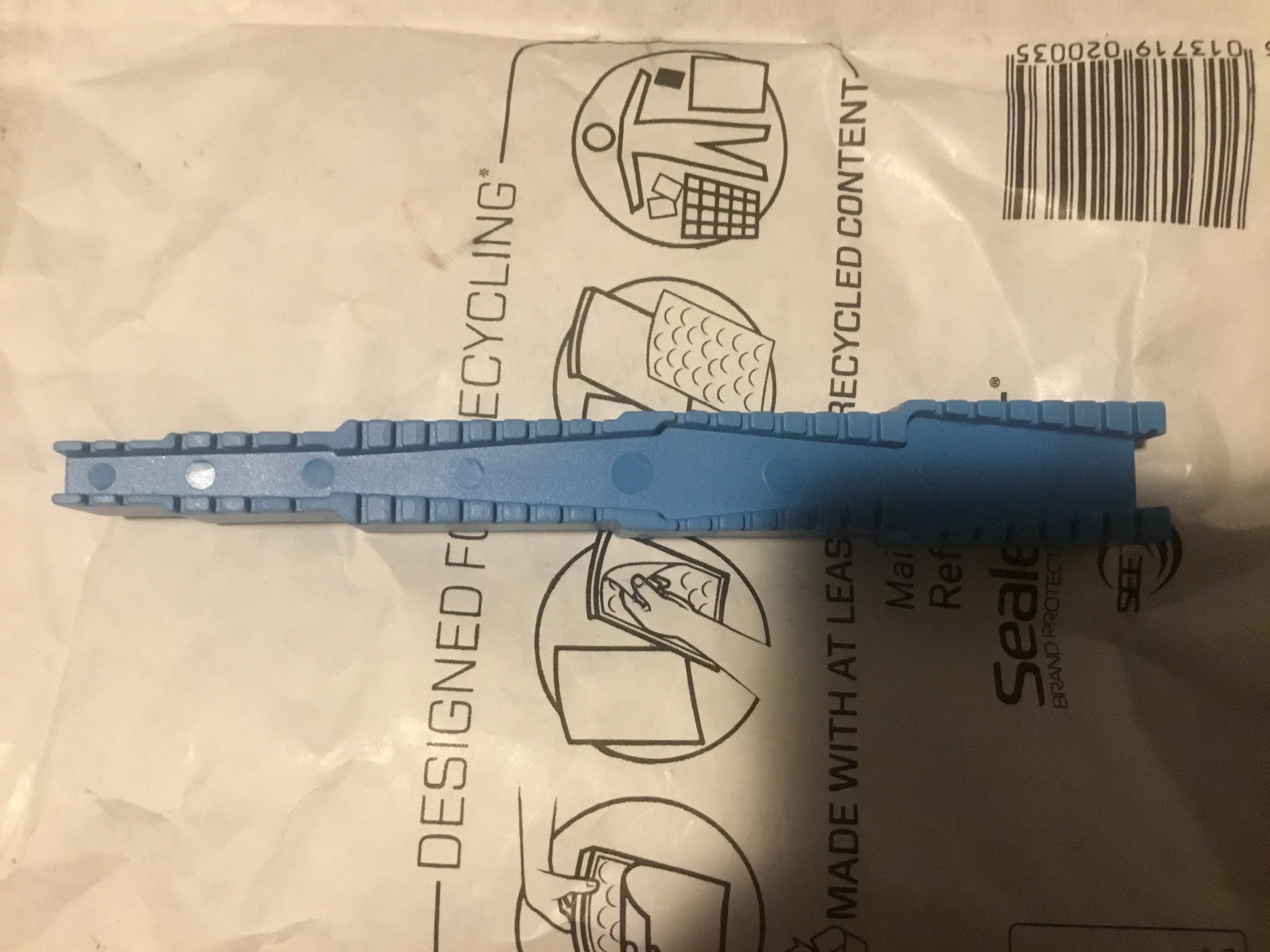

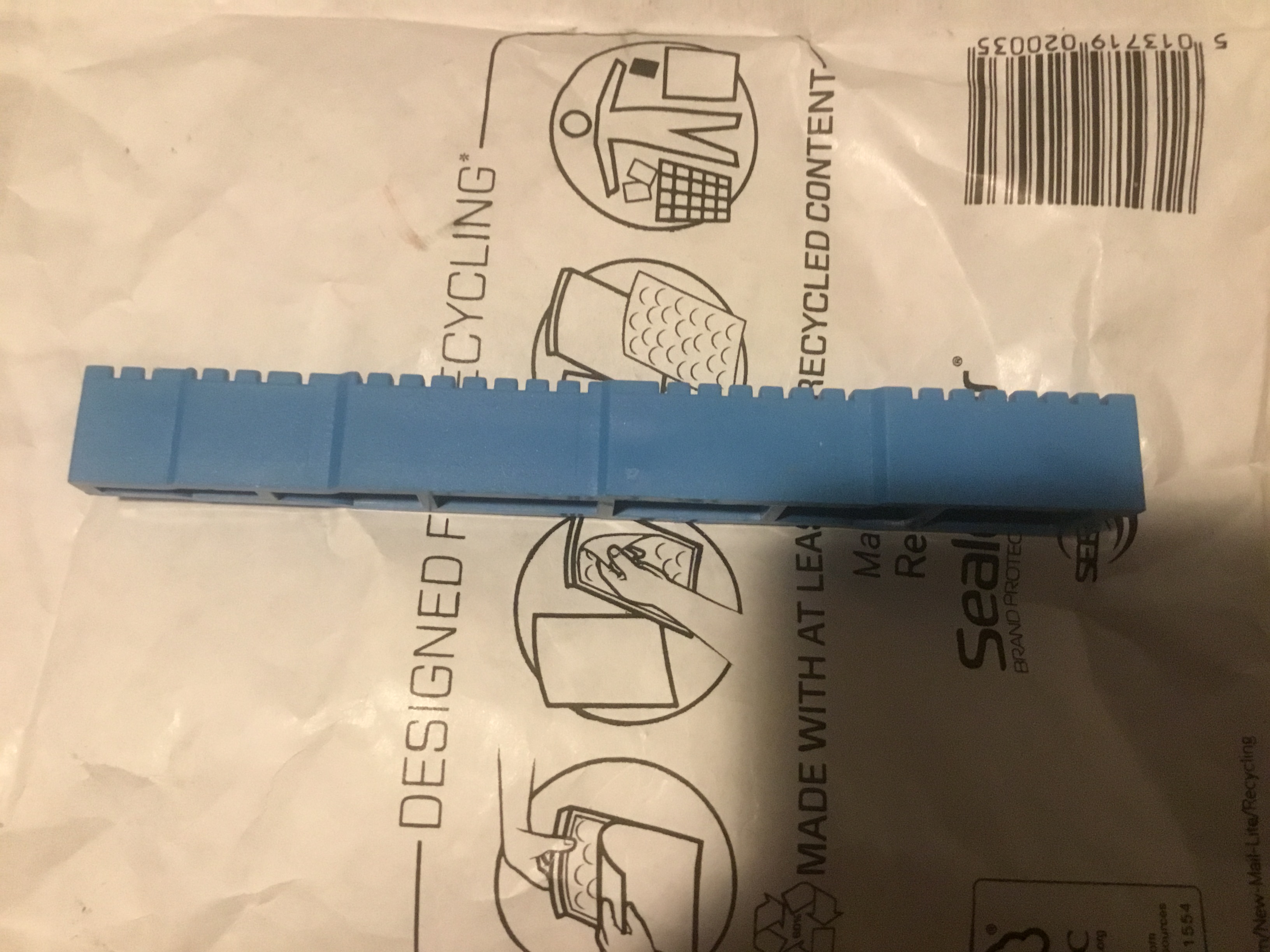

Gjorde en enkel vigjigg för motstånden:


och monterade de första fyra:

[Lasse-]

Köpte mig en sån här bock jigg när jag skulle en bocka en del komponenter och den fanns på eBay men det var ett tag sedan

[solhaga]

Jovisst.
Tänkte ett kort ögonblick på att skriva ut en sådan:

Men jag var för otålig.

[rajapruk]

Kul bygge!

[kimmen]

Så om jag förstår dig rätt, så skall 200 ohmsmotståndet sitta mellan de två gröna prickarna till vänster?

Ja

Det är lite svårt att följa utan att rita schema.

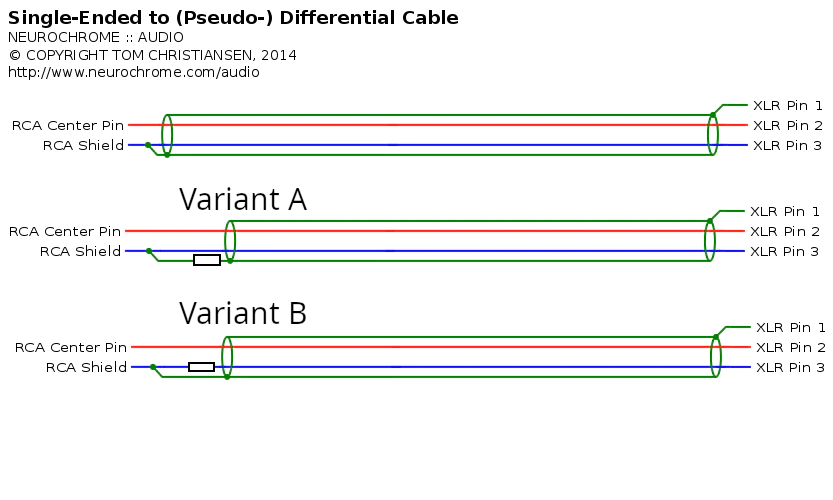

"mellan gröna prickarna" tolkar jag som "Variant A" som jag ritat här.
Var det verkligen så ni menade?

Jag skulle vilja koppla enligt "Variant B" om det handlar om att få så balanserad matande impedans som möjligt.
Originalet utan motstånd blir nog också bra.
Variant A skulle kunna ge problem med försämrat skydd mot RF-upptagning och även vid audiofrekvens om ingen ytterligare jordväg finns mellan apparaterna.

[solhaga]

@rajapruk
Tack, snart klar med alla elektrolytkondensatorer.

@kimmen
Variant B borde det vara, ja.

[solhaga]

All elektronik monterad:


I morgon blir det okulärkontroll samt tvättning av kretskort, kanske hinner jag köra upp ett eller annat kort.

Om nu inte solcellsinstallationen sker i morgon:


eller om jag bygger färdigt trappan till Attefallshuset,


eller om jag sätter upp panelskivorna inuti Attefallshuset.

[sammel]

Du är ju otrolig

[solhaga]

Äsch, varken jag eller roboten behöver ju klippa gräsmattorna i den här torkan så jag har gott om tid över.

Kom precis på att det är ju LM3886T, så jag måste ha en bussning när jag monterar den mot kylflänsen:


Inte så dyra, men det försenar ju bygget några dagar.
Tur att man har en 3D-skrivare.

[petersteindl]

Här händer det grejer.

[solhaga]

Här händer det grejer.

Ja, äntligen.

Det blev för smått att skriva ut bussningar.
Jag borde ha några i mina gömmor, japp det fanns en påse.

[Lasse-]

Hej fick du med något krets schema p

[solhaga]

Nej.

[solhaga]

Ett par kort är uppkörda. Här är mätningar på #7:
Matningen uppmätt till +/- 34,4 VDC.

Frekvenssvar vid 1 W över 7,5 ohm:


Distorsion för samma mätning:


Distorsion vid 1 kHz när insignalen stegas 0,2 dB per mätning, från -29 dB (0,25 W uteffekt) till -6,0 dB (klippning vid -6,2 dB och 47,6 W uteffekt)

[solhaga]

Bell (första posten) jämfört med Modulus-86 vid 1 W:


I procent:


Generellt ligger Modulus-86 långt under Bell-kortet, men det är under 100 Hz och över 1 kHz det verkligen sticker iväg för Bell-kortet.

[oa51]

[solhaga]

Här är en mätning på Modulus-86 med single end och differentiell ingång:


Jag har inverterat en andra utgång i REW i en laboratorieuppkoppling, så det speglar kanske inte en verklig differentiell signal.
Jag har sänkt den differentiella insignalen med 6 dB för att kompensera så att det blir samma nivå ut.
Den differentiella signalen borde ge lägre distorsion än single end.

Hacken i THD-kurvan till höger beror på att övertonerna "lämnar" THD-beräkningen en efter en; 5HD, 4HD, 3HD och till sist 2HD vid 24 kHz.

[solhaga]

Jag drog igång plasmaskäraren för första gången på över ett år, så det var först på tredje försöket jag lyckades skära ut en baksida:



Utsidan kommer att vara svart.

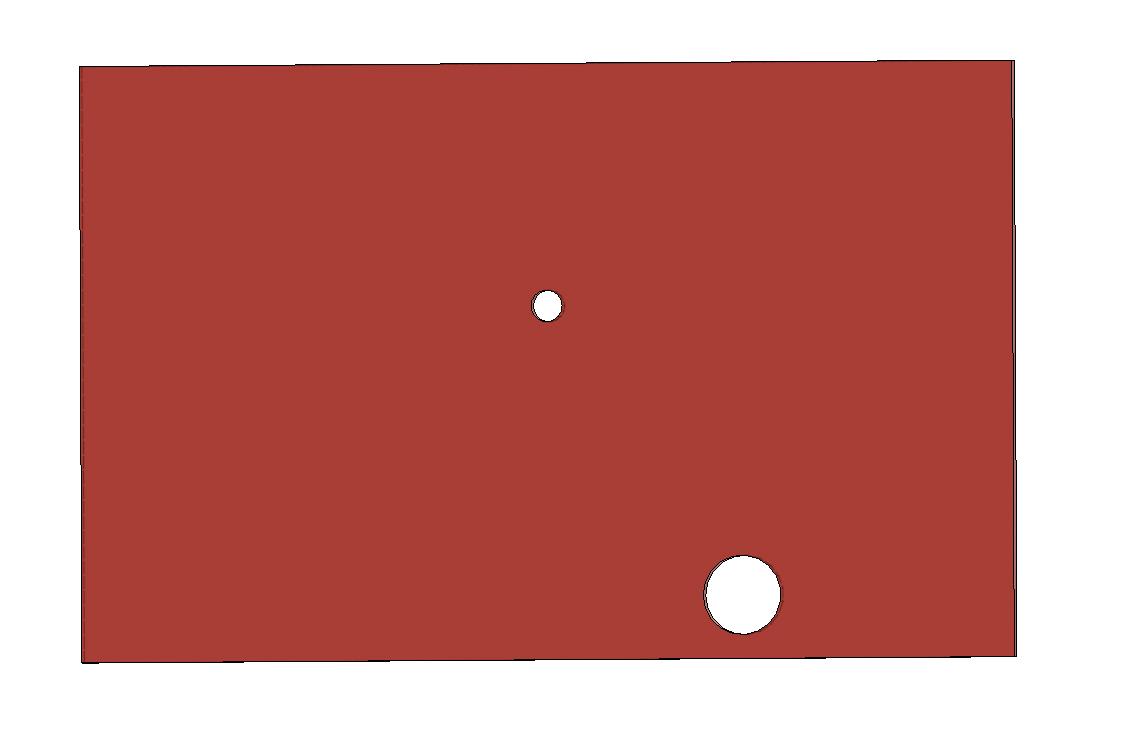

Jag har flyttat transformatorns placering till fronten, det gör att transformatorns monteringsbult kommer att vara synlig.
Hål för den i mitten, till höger syns hålet för strömställaren.

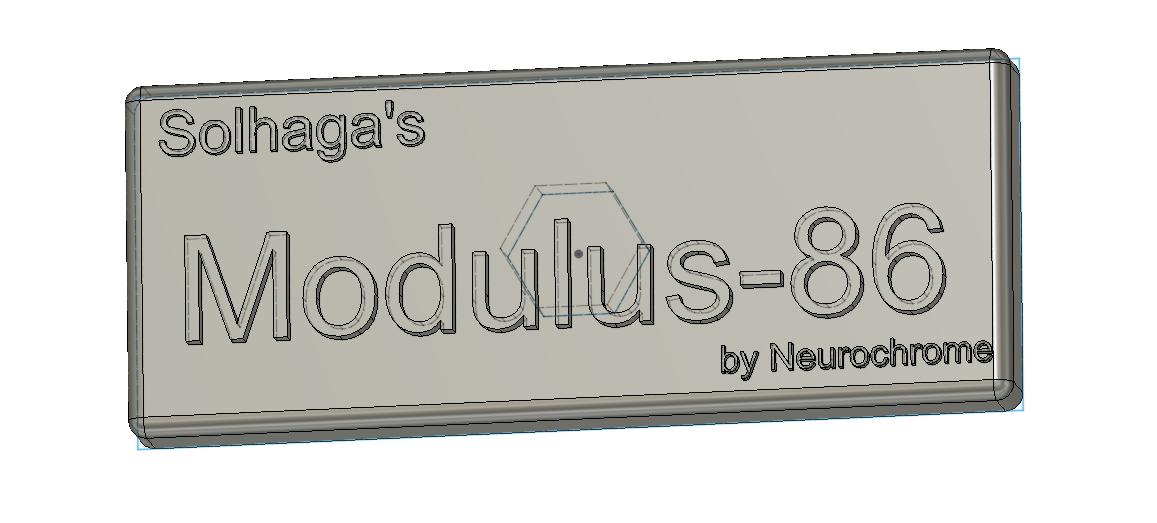

Men jag tänkte sätta dit en 3D-utskriven plakett över bulten:


Eftersom de tre texterna har olika höjd, så kan jag få dessa i olika färger.
Någon av texternas färger kommer att matcha inkommande signalkabels RCA-kontakts färg.
Motsvarande XLR-kontakt är ju silverfärgad, men jag kan i några fall få en matchning på högtalarutgångens Speakon-kontakt.

[kimmen]

Snyggt!

Vilken fart i byggena.
Men det låter ju som att det bara var jag som tolkade vad ni pratade om fel då om det blev variant B ändå.

Angående plastsvamparna/bussningarna: vad tänkte du skriva ut i?
Jag tänker att det kan bli ganska varmt och man vill ju inte att de smälter så det blir kortis mellan GND och V-.

T.ex. dessa "riktiga" är ju specade för upp till 163 °C.
https://www.elfa.se/sv/isolerbussning-t ... p/17560237
Dessa är för vanliga TO220-kapslar men jag har för mig det är samma hålstorlek på LM3886.
Kanske finns liknande i mindre än 100-pack någonstans.

[solhaga]

Snyggt!

Vilken fart i byggena.

Tack, men det är inte så mycket annat att göra i värmen.

Men det låter ju som att det bara var jag som tolkade vad ni pratade om fel då om det blev variant B ändå.

Nejdå, jag tyckte också att det var märkligt med variant A, tack för klargörandet med variant B.
Jag tänkte att jag tar det när jag är där, vilket är nog i morgon då de första RCA-kontakterna kommer.

Angående plastsvamparna/bussningarna: vad tänkte du skriva ut i?
Jag tänker att det kan bli ganska varmt och man vill ju inte att de smälter så det blir kortis mellan GND och V-.

T.ex. dessa "riktiga" är ju specade för upp till 163 °C.
https://www.elfa.se/sv/isolerbussning-t ... p/17560237
Dessa är för vanliga TO220-kapslar men jag har för mig det är samma hålstorlek på LM3886.
Kanske finns liknande i mindre än 100-pack någonstans.

De ovan skrev jag ut i PETG, men det blev inte bra. De bussningar jag hade hemma passade inte, så nu har jag köpt riktiga TO220-bussningar.

[Michael]

Jag får kanske be om ursäkt. Mitt "Ja" svar om de två gröna punkterna kan tolkas felaktigt. Om jag går tillbaks och läser nu, men läser man annat som då också skrevs så kan man ändå komma tillrätta. Nu med den fina skissen så är det enklare... som ni redan skrivit: Variant B

PS. Går rätt bra utan motstånd också.

//Michael

[solhaga]

Ursäkten godtagen! Det blev ju ändå rätt i slutändan.

Så här blev implementationen:

RCA-donet:

Motståndet ligger mellan skärmen och vit kabeldel.
Jag pillade dit en bit isolertejp runt motståndet så att det inte kortsluts till skärm.
Det känns inte helt tillförlitligt, så jag får nog hitta en bättre lösning.


XLR-donet:

Röd går till Hot (pinne 2), vit går till Cold (pinne 3) och skärm går till pinne 1.

Mäter rätt gör kabeln i all fall (än så länge):

[solhaga]

Jag monterar kortet på en aluminiumbit som sedan skruvas fast i kylflänsen:


Silikonmellanlägg mellan LM3886 och aluminiumbit och kylpasta mellan aluminiumbit och kylfläns.
I överkant syns den skylt som skall täcka fastsvetsningen av bulten för transformatorn i fronten.


Förutom att det blir enklare att montera modulerna, så passar de nya hålen bättre i kylflänsen.

[solhaga]

Det blev lite trångt i lådan för kortkontakteringen:


Så jag gör om lådan till att vara 60 mm bredare.

[solhaga]

Så det blev till att skära ut plåtar för lite bredare lådor:

[oa51]

Underbart! Själv sitter man och mekar med pelarborrtillsats och Dremel!

[solhaga]

Jo, men om jag tar med den tid och de pengarna jag har lagt ned på skäraren, så vinner din metod med hästlängder.

Det blev lite bättre med 60 mm bredare låda:


Fronten:

Väldigt vad tydligt stringningen syns, det är inte så framträdande i verkligheten.

Baksida:
